Czuję się całkowicie zagubiony - szybkie pytanie, szybka odpowiedź

[McGyver]

35 minut temu, Mikha'el napisał:

A coś na drugie pytanie mógłbyś skrobnąć.

Tam jest DAC z wyjściem napięciowym. Jak dasz bufor na wyjściu zamiast opampów to otrzymasz poziom sygnału wyjściowego około 1V. Czyli za cicho. A układ lampowy o wzmocnieniu 2 oferujący sensowną jakość dźwięku nie jest łatwo zrobić.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Mikha'el]

7 minut temu, McGyver napisał:

Tam jest DAC z wyjściem napięciowym. Jak dasz bufor na wyjściu zamiast opampów to otrzymasz poziom sygnału wyjściowego około 1V. Czyli za cicho. A układ lampowy o wzmocnieniu 2 oferujący sensowną jakość dźwięku nie jest łatwo zrobić.

A to nie jest tak, że bufor ma wzmocnienie = 1, a na wyjściu DAC jest max 2.4V.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[McGyver]

2,4V ale napięcia stałego.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Mikha'el]

6 minut temu, McGyver napisał:

2,4V ale napięcia stałego.

To może jaką czułość wejściową powinna mieć końcówka mocy ( tranzystorowa ) żeby było dobrze z takim buforem lampowym?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[McGyver]

Co to w ogóle za urządzenie?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Mikha'el]

Amplituner ale wzmacniacz jest do d... i chce choć przetwornik D/A  K2 uratować.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[McGyver]

Nie grzeb, sprzedaj i kup coś innego. Jak chcesz przetwornik z lampami, to zrób sam. Na przykład na bazie tego Chińca:



Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Mikha'el]

Teraz, McGyver napisał:

Nie grzeb, sprzedaj i kup coś innego. Jak chcesz przetwornik z lampami, to zrób sam. Na przykład na bazie tego Chińca:



Ok dzięki, ale szkoda mi tej kosteczki JVC K2 😞

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[McGyver]

Jakby logo JVC K2 było na płycie CD to byłoby czego żałować. A w DACu jest kość Panasonica.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Mikha'el]



4 minuty temu, McGyver napisał:

Jakby logo JVC K2 było na płycie CD to byłoby czego żałować. A w DACu jest kość Panasonica.

Tak ale przed nią jest właśnie K2... to nic nie znaczy? Nawet w topowym CD JVC XL-Z900 był montowany tego typu układ DAC poprzednik MN35505 to chyba ta kość nie jest taka zła?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[McGyver]

Teraz, Mikha'el napisał:

chyba ta kość nie jest taka zła?

Ja wolę mierzyć wyżej niż "nie jest taka zła".

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Mikha'el]

W układzie JVC K2 jest fajnie rozwiązany problem jitter i jest izolacja galwaniczna I2S , a wiadomo jaki jest z tym problem nawet w obecnie topowych układach.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane 24 Marca 2021 przez Mikha'el

[McGyver]

Nie, nie wiadomo 😉
Poza tym nie samym jitterem żyje DAC 😜

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Grzegorz7]

4 godziny temu, Mikha'el napisał:

a wiadomo jaki jest z tym problem nawet w obecnie topowych układach.

Jaki problem?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Panjarek]

Mam do was dwa pytania.

Złożyłem wzmacniacz i-AMP i100z lampowym przedwzmacniaczem na lampie e88cc Tesla.

Czy zmiana na inną lampę (e88cc lub ecc88) wniesie jakieś słyszalne zmiany? Nie mam zbyt subtelnego słuchu.



Druga sprawa to do wyżej wymienionego wacniacza robię obudowę. Chciałbym z przodu wstawić wskaźniki analogowe.

Czy da się podlaczyc wskaźnik w ten sposób aby niezależnie od głośności wskazówka zmieniała wychylenie w rytm muzyki ?





Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[gavron04]

Czy da się podlaczyc wskaźnik w ten sposób aby niezależnie od głośności wskazówka zmieniała wychylenie w rytm muzyki ?
>> da się, mam sterownik, który ma około 6 różnych wzmocnień sygnału, automatycznie dostosowuje poziom do aktualnej głośności, ale nie mam czasu, żeby dokończyć soft. Nie da się tego zrobić w prosty sposób i tak, żeby "samo się zmieniało".









Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[przemak]

12 godzin temu, Panjarek napisał:

Czy da się podlaczyc wskaźnik w ten sposób aby niezależnie od głośności wskazówka zmieniała wychylenie w rytm muzyki ?

Tak, a jeżeli dodamy jakiś prosty układ logarytmujacy, to zakres będzie duży i nie będzie potrzebny przełącznik czy coś, zwłaszcza że poziom z wyjść cyfrowych jest w miarę standardowy.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[gavron04]

Myślę, że chodziło PanJarek o położenie głośności, żeby w każdym położeniu działał w pełnym zakresie, a nie, że przy cichym słuchaniu ma stać w miejscu.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[przemak]

35 minut temu, gavron04 napisał:

Myślę, że chodziło PanJarek o położenie głośności, żeby w każdym położeniu działał w pełnym zakresie, a nie, że przy cichym słuchaniu ma stać w miejscu.

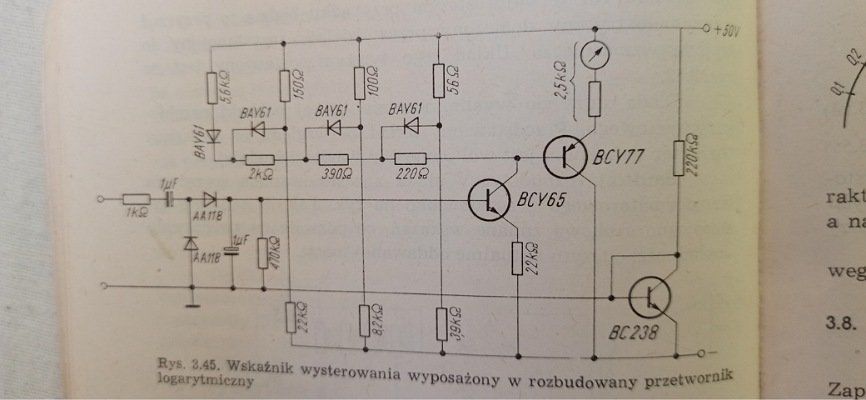

Oczywiście. Zagadnienie znane, niezawodny Feszczuka ma dwie propozycje. Pierwsza z jednym "zagięciem" może wystarczyć.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Druga po modyfikacji oczywiście lepsza

Widzę zresztą, że już było, w oparciu o drugi pomysł





Oczywiście to już nie VU, ale co z tego 😉

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[gavron04]

No i mam układ i to tak nie działa 🙂 Po to Robert (r1212) dał przełącznik w finalnej wersji, żeby zmienić wzmocnienie na wejściu. Tylko i tak, żeby przy każdej pozycji głośności wskaźnik działał w pełnym zakresie to trzeba kilku kombinacji wzmocnienia.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane 30 Marca 2021 przez gavron04

[przemak]

1 minutę temu, gavron04 napisał:

No i mam układ i to tak nie działa 🙂 Po to Robert (r1212) dał przełącznik w finalnej wersji, żeby zmienić wzmocnienie na wejściu.

Przecież to są tylko idee, pomysły na szczegółową realizację.

Można dać kompresor i będzie super 😉

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Panjarek]

Coś takiego się nada?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[artw]

5 godzin temu, przemak napisał:

Przecież to są tylko idee, pomysły na szczegółową realizację.

Można dać kompresor i będzie super 😉

można podłączyć przed regulatorem głośności, prostu układ log i wszystkie problemy się rozwiązują

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[przemak]

6 minut temu, Panjarek napisał:

Coś takiego się nada?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Niezbyt, to będzie liniowe.

2 minuty temu, artw napisał:

można podłączyć przed regulatorem głośności, prostu układ log i wszystkie problemy się rozwiązują

Przecież to oczywiste, że przed.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Panjarek]

22 godziny temu, Panjarek napisał:

Czy zmiana na inną lampę (e88cc lub ecc88) wniesie jakieś słyszalne zmiany? Nie mam zbyt subtelnego słuchu.

Jeszcze ta kwestia mnie nurtuje. Warto zajmować sobie tym głowę?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[McGyver]



3 godziny temu, Panjarek napisał:

W dniu 29.03.2021 o 23:03, Panjarek napisał:

Czy zmiana na inną lampę (e88cc lub ecc88) wniesie jakieś słyszalne zmiany?

Jeszcze ta kwestia mnie nurtuje. Warto zajmować sobie tym głowę?

To zależy.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Jaro_747]

4 godziny temu, Panjarek napisał:

Jeszcze ta kwestia mnie nurtuje. Warto zajmować sobie tym głowę?

Nie sądzę. Chyba że z nudów.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[lost]

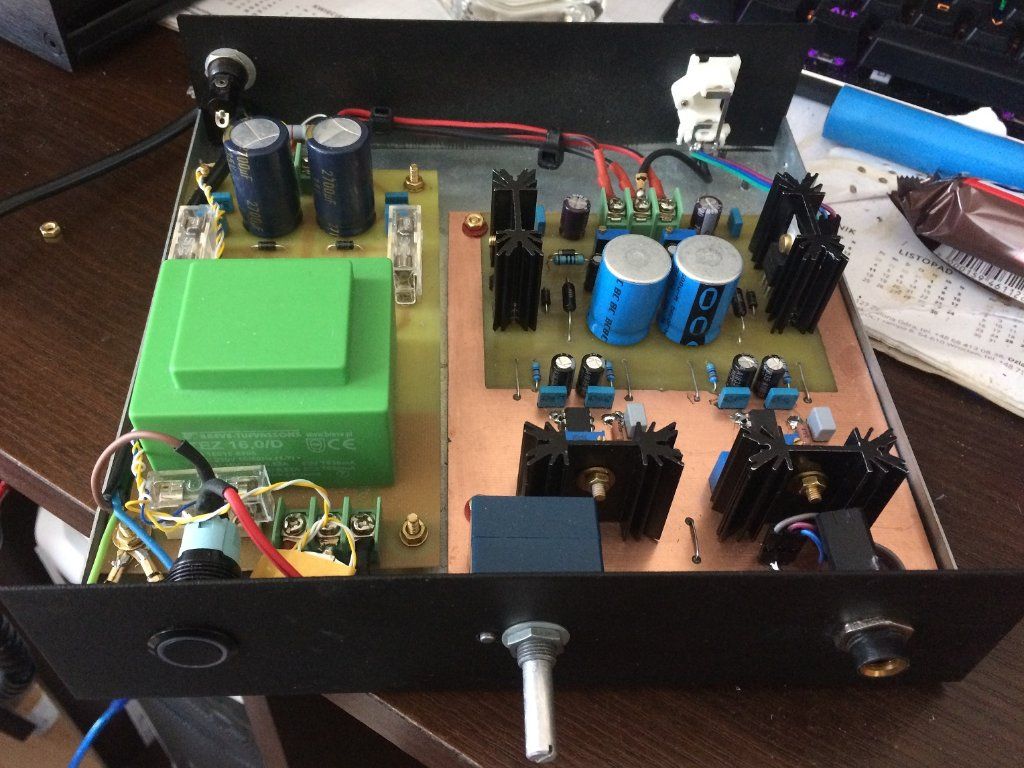

Mam pewien problem, zrobiłem wzmacniacz słuchawkowy na wzór tego

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) , z drobnymi zmianami:

-Większa pojemność filtrująca za mostkiem

-LM317/LM337 z regulacją zamiast LM7818/LM7918

-Przy OPA134 trymery do regulacji DC offsetu

-Łagodniejszy filtr dolnoprzepustowy na wejściu wo

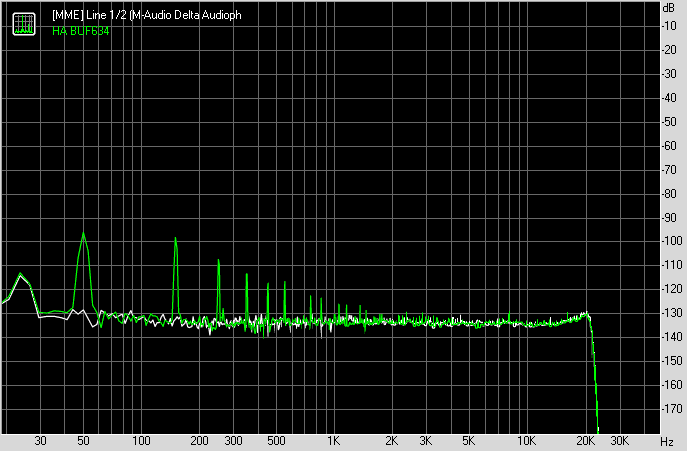

Wszystko gra ładnie, ale w pomiarach wychodzi jakiś szum/oscylacje od sieci 50hz. Zastanawiałem się, czy dobrze zrobiłem, bo zastosowaniem kondensatorów w odsprzęganiu wo dałem foliowe zamiast ceramicznych, a Buf ma tylko 1uf(nie zamontowałem 100nf), ale to raczej wysokie częstotliwości a nie 50hz.

Pojemność filtracji raczej spora, za mostkiem 2700uf stabilizator(ma spadek napięcia z zapasem), małe kondensatory na wyjściu i wejściu stabilizatora, dalej filtr dolnoprzepustowy 10ohm i 5600uf, wydaje się wystarczające, pobór prądu raczej niewielki, ale może się mylę?

Może kwestia bezpośredniego sąsiedztwa trafa i potrzebna ścianka działowa, no ale na tekie częstotliwości to raczej gruba stal, na co miejsca nie ma?

Obudowa podłączona do uziemienia, masa zasilacza i sygnałowa łączy się przy wejściu sygnału(rca izolowane od obudowy).

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane 2 Kwietnia 2021 przez lost

[przemak]

Jest 50Hz nie ma 100Hz czyli nie zasilacz tylko pętla mas. Możliwe, że z powodu zestawienia pętli pomiarowej.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[lost]

Wydaje mi się, że pętla masy jest dlatego, że kable mają rozdzielone masy, a karta dźwiękowa i wzmacniacz wspólną dla lewego i prawego kanału? Na płytce jest wspólna masa R i L planegroud cały top layer i gdzie miejsce z drugiej strony, a masa zasilania idzie oddzielnie, łączą się tylko przy wejścach rca.

Zastanawia mnie jeszcze ten transformator, czy może wprowadzać takie zakłócenia? Testowałem kilka konfiguracji, bez uziemienia itd, ale zawsze coś nie do końca.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
