Czuję się całkowicie zagubiony - szybkie pytanie, szybka odpowiedź

[zamar]

Miał ktoś styczność z wooferami Daytona z serii DC dokładnie DC200/250/300 w OZ?

Jak to gra i czy dynamika jest na akceptowalnym poziomie? Głównie o to mi się rozchodzi, ponieważ działałby jako głośnik tylko basowy do muzyki cięty około 100-200Hz. Reszta pasma to szerokopasmowki (prawdopodobnie Faital Pro 4FE 32 lub 35). W domu mam jedną sztukę DC160, która gra w BR. Jeśli to podobny charakter brzmienia i miał ktoś też takie porównanie to chętnie się zapoznam z opinią to jakoś wyklaruje wizję 🙂

Znajomy chce kupić na działkę głośnik na imprezy działkowe. Nie chcę żeby kupił paździerz sklepowy co teraz tego dużo i wszędzie, dlatego wolę mu coś złożyć żeby był zadowolony.



Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane 4 Września 2022 przez zamar

[Daniel_68412]

8 minutes ago, zamar said:

Znajomy chce kupić na działkę głośnik na imprezy działkowe. Nie chcę żeby kupił paździerz sklepowy co teraz tego dużo i wszędzie, dlatego wolę mu coś złożyć żeby był zadowolony.

Zaraz będę zlinczowany... Jednak nie dalej niż parę tyg temu byliśmy u szwagra na urodzinach - kupił na tą okazję jbl jakiś za 2-2.5tys mono, bluetooth taka wysoka beczka z piwem zasilana 230v. Grało to tak że pół wsi się na impre zeszło. Plac miał jakieś 300m2, otoczony budynkami. Nie graliśmy na maxa bo by się nie dało gadać.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Grzegorz7]

Ogródki działkowe są do odpoczynku a nie imprezowania.

Kabel sobie kupcie, będzie wam grał...

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[zamar]

Godzinę temu, Grzegorz7 napisał:

Ogródki działkowe są do odpoczynku a nie imprezowania.

Kabel sobie kupcie, będzie wam grał...

Chyba, że ktoś się bawi z sąsiadami wspólnie, urodziny itp bo o to tutaj chodzi, kulturalna zabawa. Nie chodzi o łupanie ruskim technem na full regulator do białego rana żeby denerwować złowrogich sąsiadów.



1 godzinę temu, Daniel_68412 napisał:

Zaraz będę zlinczowany... Jednak nie dalej niż parę tyg temu byliśmy u szwagra na urodzinach - kupił na tą okazję jbl jakiś za 2-2.5tys mono, bluetooth taka wysoka beczka z piwem zasilana 230v. Grało to tak że pół wsi się na impre zeszło. Plac miał jakieś 300m2, otoczony budynkami. Nie graliśmy na maxa bo by się nie dało gadać.

Te wyższe modele sklepowe już nie są takie tragiczne wiadomo. Tutaj niestety mówimy o budżecie myślę 3 cyfrowym. Długo pracowałem przy sprzęcie IT/RTV i te głośniki "za kilka stówek" są po prostu beznadziejnej jakości. Uszy krwawią coraz bardziej czym większy poziom głośności się ustawi.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Mikha'el]

Czy można podzielić sygnał I2S z jednego wejścia na dwa wyjścia? Szukałem ale nie znalazłem takiego gotowego układu. Są tylko selektory I2S z dwóch wyjść na jedno wejście. Sygnał I2S jest jedno-kierunkowy więc czy można  rozdzielić go bez większych strat np. rozdzielaczem wykonanym z bardzo krótkiego kabelka tak jak to się robi dla sygnału SPDiF?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[rysiu126]

Miałem dwa dac-e z jednego sygnału i2s i działało bez zarzutu - przełączanie w locie z pilota do jednej analogówki, jedynie izolator był po drodze. Ewentualnie gavron  ma selektor i2s .

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Mikha'el]

Godzinę temu, rysiu126 napisał:

Miałem dwa dac-e z jednego sygnału i2s i działało bez zarzutu - przełączanie w locie z pilota do jednej analogówki, jedynie izolator był po drodze. Ewentualnie gavron  ma selektor i2s .

Właśnie to nie mam być selektor I2S. DAC-i mają pracować równolegle z sygnałem I2S podanym z jednego źródła.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Panjarek]

Panowie jest sprawa.

Jako źródła dźwięku używam DAC oraz gramofonu.

Na wyjściu mam wzmacniacz słuchawkowy oraz wzmacniacz do kolumn.

Potrzebuję jakiegoś selektora wyjść i wejść.

Aby z 2 źródeł wybrać jedno i na wzmacniacz jeden lub drugi.



Jest jakiś projekt?

Chyba, że jak zrobię to na dwóch przełącznikach dźwigniowych?

Jak to powinno być zrobione aby było solidnie i nie robiło zakłóceń?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[czekin1]

Wpisz w allegro: selektor audio i wybieraj co dusza zapragnie 🙂

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[pdyn]

Czy z przetwornika WM8741 można odczytywać dane poprzez I2S czy tylko zapisywać ?

W dokumentacji jest tylko o zapisywaniu a nic o odczytywaniu.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[lost]

W dniu 27.09.2022 o 13:25, Panjarek napisał:

Panowie jest sprawa.

Jako źródła dźwięku używam DAC oraz gramofonu.

Na wyjściu mam wzmacniacz słuchawkowy oraz wzmacniacz do kolumn.

Potrzebuję jakiegoś selektora wyjść i wejść.

Aby z 2 źródeł wybrać jedno i na wzmacniacz jeden lub drugi.



Jest jakiś projekt?

Chyba, że jak zrobię to na dwóch przełącznikach dźwigniowych?

Jak to powinno być zrobione aby było solidnie i nie robiło zakłóceń?

Przełączniki mechaniczne najprościej plus metalowa obudowa podłączona do masy. Można też przekaźniki sterowane przełącznikami, ale z zewnętrznym zasilaczem(bo transformator w jeden obudowie to niepotrzebne zakłócenia) np jak ładowarka do telefonu, dołożyć filtr żeby usunąć ewentualne zakłócenia z zasilacza.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[jar1]

11 godzin temu, pdyn napisał:

Czy z przetwornika WM8741 można odczytywać dane poprzez I2S czy tylko zapisywać ?

W dokumentacji jest tylko o zapisywaniu a nic o odczytywaniu.

Sama definicja DAC - digital audio converter mówi, że to kość zamieniająca stgnał wejściowy (cyfrowy) na analogowy,

Jeśli potrzebujesz I2S to trzeba go pobierać z wejścia daca.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[pdyn]

2 godziny temu, jar1 napisał:

Sama definicja DAC - digital audio converter mówi, że to kość zamieniająca stgnał wejściowy (cyfrowy) na analogowy,

Jeśli potrzebujesz I2S to trzeba go pobierać z wejścia daca.

Pomyliłem sie pytanie dotyczylo i2c i np odczytywania poziomu glosnosci czy filtra. Dokumentacja mowi o zapisie. Ja moge zapisywac i jest ok. Przy odczycie jest blad. Widzialem w jakis bibliotekach arduino funkcje odczytu. Ja pisze w stm32 w bibl. HAL od zera. Inna kostka np. Wm8805 to jest jasno powiedziane ze odczyt jest mozliwy i dziala. Zastanawiam sie tez czy w dacach AK wszystko ladnie dziala bo widzialem ze na tym forum ktos je oprogramowywal

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane 1 Października 2022 przez pdyn

[Gutek]

Chciałbym połączyć sygnał I2S między:

• płytką AK4118 na której jest listwa goldpinów
• a dwiema płytkami PCM1792 na której też jest listwa goldpinów

Pin-out AK4118 i PCM1792 nie jest w identycznej kolejności. Z tego co rozumiem:

• trzeba będzie użyć np. takich pojedyńczych konektorów, żeby przetasować pinout:

  Ukryta Zawartość

  Zaloguj się, aby zobaczyć treść.
  Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
  akurat te mają 10cm, wolałbym krótsze np. 4cm, wiecie gdzie takie znaleźć?
• ewentualnie zrobić sobie samemu takie przewody i zacisnąć je na obu końcach złączkami?
  do jakiego stopnia nierówność przewodów ma wpływ na błędy w synchronizacji sygnałów na wyjściach? ktoś to praktykował? jeśli tak to jakie to złączki i przewody? Czy warto zaekranować taką wiązkę przewodów cyfrowych?

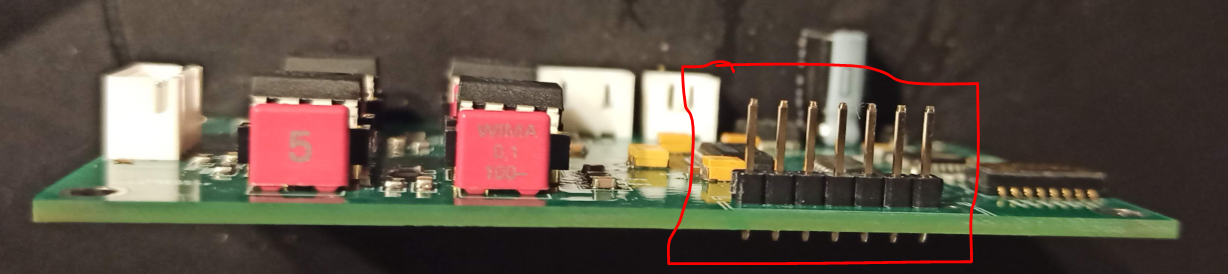

Drugi temat to połączenie wejść I2S dla dwóch płytek PCM1792.

• Płytki są takie:

  Ukryta Zawartość

  Zaloguj się, aby zobaczyć treść.
  Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
• Czy dobrze rozumiem, że wejścia jednej i drugiej PCM1792 trzeba zewrzeć ze sobą?
  W dokumentacji jest coś o ustawieniu zworek w ten sposób:

• Jeżeli prawdą jest, że trzeba zewrzeć wejścia płytek PCM1792 to jak to zrobić w najbardziej elegancki sposób mając do dyspozycji taką listwę pinów wejściowych?
  Raczej oczywiste jest, że odległość między płytkami PCM1792 powinna być jak najmniejsza (kanapka?)

Zależałoby mi na rozwiązaniu bez kompromisów jakościowych w tej aplikacji.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[daris666]

Proszę o pomoc w zidentyfikowaniu elementu.





Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[kolmen]

22 godziny temu, daris666 napisał:

Proszę o pomoc w zidentyfikowaniu elementu.





Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Prawdopodobnie produkowane przez Microchip 🙂



Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Grzegorz7]

A gdzie to siedzi?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[daris666]

2 godziny temu, Grzegorz7 napisał:

A gdzie to siedzi?

Ciśnieniomierz Omron m6

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Grzegorz7]

Chodziło mi o; wejścia...

Jeśli to 4-końcówkowe to oprócz jakichś tranzystorów czy scalaków mogą to być mostki diod albo układy zabezpieczające tzw. diody transil. Miałem takie po dwie przeciwsobne w takiej małej SMD obudowie.

Jak poddasz analizie ścieżki to można to wykoncypować.

Tylko po co w ciśnieniomierzu diody transil (zabezpieczają ukałdy wejściowe przed szybkimi zakłóceniami).

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Panjarek]

Koledzy jak reguluje dc offset we wzmacniaczu słuchawkowym to wejście sygnału plus z masą muszą być zwarte czy wystarczy, że będą podpięte do wyłączonego dac?



Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[daris666]

21 godzin temu, Grzegorz7 napisał:

Chodziło mi o; wejścia...

Jeśli to 4-końcówkowe to oprócz jakichś tranzystorów czy scalaków mogą to być mostki diod albo układy zabezpieczające tzw. diody transil. Miałem takie po dwie przeciwsobne w takiej małej SMD obudowie.

Jak poddasz analizie ścieżki to można to wykoncypować.

Tylko po co w ciśnieniomierzu diody transil (zabezpieczają ukałdy wejściowe przed szybkimi zakłóceniami).

Plus zasilania idzie w/g mnie bezpośrednio na ten układ

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane 14 Października 2022 przez daris666

[Grzegorz7]

@Panjarek:

A co przewiduje procedura regulacji wzmacniacza?



Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane 14 Października 2022 przez Grzegorz7

[Panjarek]

4 minuty temu, Grzegorz7 napisał:

A co przewiduje procedura regulacji wzmacniacza?

No właśnie nie ma sprecyzowane.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )



Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Grzegorz7]

7 minut temu, daris666 napisał:

Plus zasilania idzie w/g mnie bezpośrednio na ten układ

No to wygląda na zabezpieczenie układów wejściowych przed zakłóceniami od strony wejść. Stosowałem podobne układy transil. Ale tu wydaje się to dziwne. Może to mostki małej mocy (bardzo popularne) do prostowania sygnału wejściowego (bez sensu) albo mostki zastosowane jako takie bardziej toporne od diod transil zabezpieczenie; katody mostka do plusa zasilania, anody do masy albo minusa. Druga przekątna zwarta (albo i nie) i połączona z wejściem. Zabezpiecza to przed wzrostem sygnału (i zakłóceń) ponad wartość zasilania. Czasami strzela i zwiera zasilanie...

29 minut temu, Panjarek napisał:

Koledzy jak reguluje dc offset we wzmacniaczu słuchawkowym to wejście sygnału plus z masą muszą być zwarte czy wystarczy, że będą podpięte do wyłączonego dac?



Nie wiadomo czy składowa stała przechodzi w jakikolwiek sposób w torze sygnałowym połączonych klocków.

Ponieważ DAC z wzmacniaczem tworzą jeden system, regulowałbym z podłączeniem ale oczywiście bez sygnału z DAC`a. DAC jednak pozostawiłbym włączony.

Ale zapewne jest izolacja stałoprądowa i nie ma to znaczenia. Wówczas co do zasady regulację robi się odłączonego wzmacniacza ale z wejściem zwartym dla składowej m.cz. co by żaden szkodliwy sygnał (zakłóceń) nie przenikał do wzmacniacza. Jeśliby wzmacniacz nie miał separacji kondensatorem wejścia to można zaburzyć warunki. Wówczas zostawić niepodłączony i nie dotykać paluchami (antena).

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane 14 Października 2022 przez Grzegorz7

[slawek.xm]

Godzinę temu, Panjarek napisał:

Koledzy jak reguluje dc offset we wzmacniaczu słuchawkowym to wejście sygnału plus z masą muszą być zwarte czy wystarczy, że będą podpięte do wyłączonego dac?



schemat proszę

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Panjarek]

2 minuty temu, slawek.xm napisał:

schemat proszę

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[slawek.xm]

13 minut temu, Panjarek napisał:

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

ja nie mam pojęcia jak

jeśli masz offset na wyjściu i nikt nie napisze jak się go pozbyć daj szeregowy kondensator elektrolityczny ok 1000uf na wyjście zbocznikowany jakimś wysokiej klasy foliowym

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Panjarek]

8 minut temu, slawek.xm napisał:

ja nie mam pojęcia jak

jeśli masz offset na wyjściu i nikt nie napisze jak się go pozbyć daj szeregowy kondensator elektrolityczny ok 1000uf na wyjście zbocznikowany jakimś wysokiej klasy foliowym

Jak ustawie tak między 0 a 1mV i mierze po jakimś czasie to się waha od - 10mV do +10mV.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Grzegorz7]

No przecież jest napisane: R4,5,6 zapewniają regulację biasu offsetu wejściowego w celu wyregulowania napięcia offsetu wyjściowego...

Niczego więcej się nie da zrobić.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[J.Jerry]

Albo wywalić R4 5 6, to offset się ustabilizuje i dać na wyjście kondensator.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
