First Watt M2

Recommended Posts

Witam.

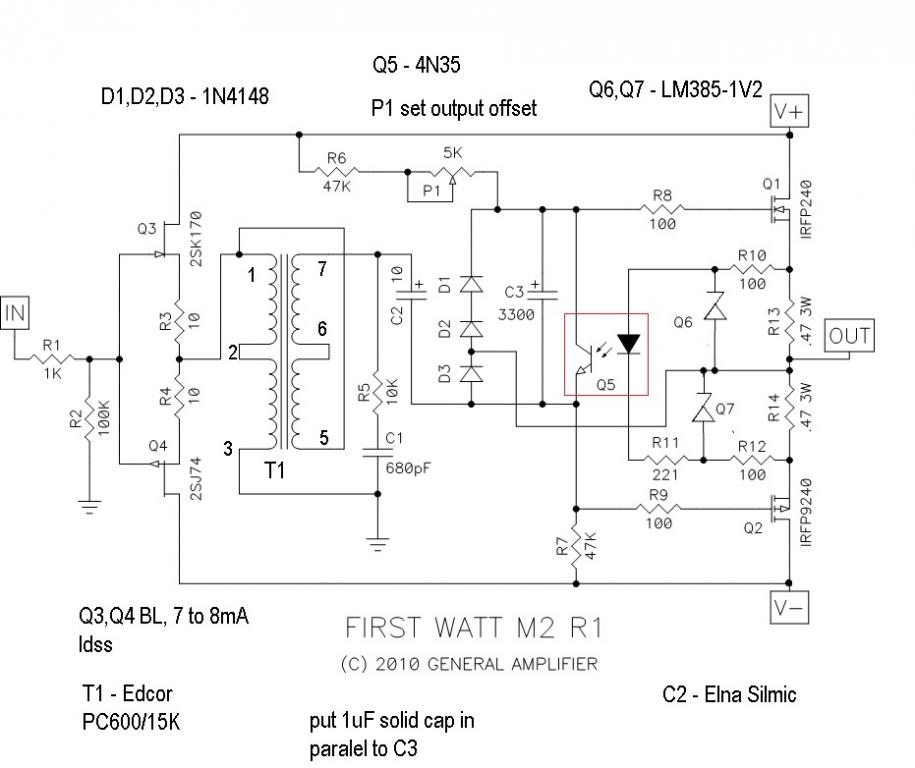

Nelson Pass opublikował schemat wzmacniacza First Watt M2, czyli klasa A pozbawiona sprzężenia zwrotnego,moc 25W/8Ω i 40W /4Ω.

http://www.firstwatt.com/m2.html

http://www.diyaudio.com/forums/pass-labs/281520-official-m2-schematic.html

Brzmienie zblizone do wzmacniaczy lampowych w dużej mierze jest kształtowane przez transformator, Nelson testował rożne modele i wybrał do tego celu transformator firmy Edcor, seria PC, 600Ω/15K: https://www.edcorusa.com/pc_series



Sam transformator jest tani (około 7 USD/szt) natomiast wysyłka do Polski to koszt ponad 50 USD.

Moze znajdzie sie kilku chętnych do zamówienia zbiorowego?


Edited by sts

Share this post


Link to post
Share on other sites

Ja już zamówiłem. Mogę jeszcze dokupić w ramach zamówienia.

Płytki bedę robił dopiero w grudniu to może ktoś szybciej zrobi.



Dwa lata temu zrobiłem ten wzmacniacz w wersji prototypowej. Przesłałem do Nelsna Passa schemat i powiedział że jest ok okazało się że nie było tylko i aż kondensatora C1 bez którego przebieg prostokątny dość nieciekawie wyglądał na wyższych częstotliwościach. W grudniu 2014 już przesłał mi i pewnie innym (jak poprosili mailem schemat) musiałem dopytywac jaki transformator użył itd itp.



Użył edcor ale nie tylko ze wzgledu na dźwięk, tak napisał (może się komuś przyda taka informacja):



"I used an Edcor steel core transformer, chosen because of the high

saturation figures, but I think a Jensen 150/150 - 150/150 standard

line driver would do the job fine, just a little different. These are

all 600 ohm in and out, with center taps on each, and they are set

up as an autoformer, with the input at 150 ohms and the output at

the top of the autoformer."

Edited by pdyn

Share this post


Link to post
Share on other sites

@pdyn

jak możesz to 4 szt. trafek dla mnie.

PCB planujesz na wzór Nelsona. Na diyaudio, coś tam robią ale mi bardziej pasowało by topologia na długiej płytce.

Share this post


Link to post
Share on other sites

ok będę miał w sumie 8, jak dojdą do wyślę. płytki długie, osobno na lewego i prawego kanału coś jak u Passa. Udostepnie cały projekt w Diptrace oraz zamówie też (od już dłuższego czasu nie chce mi się robić samemu PCB - robiłem folią światłoczułą). Ale teraz i tak trzeba czekać na trafa...



Będzie trzeba się zastanowić nad ekranem do trafa

Share this post


Link to post
Share on other sites

Ja już zamówiłem. Mogę jeszcze dokupić w ramach zamówienia.



Ja był bym chętny na 2 szt 600Ω/15K pod M2 i dodatkowo, jesli to mozliwe, 2 szt 600Ω/600Ω do zabawy z DAC.

Jest szansa na modyfikacje twojego zamówienia u producenta?



Dopisz mnie również do PCB.

Edited by sts

Share this post


Link to post
Share on other sites

Jeśli moc 25W/8Ω i 40W /4Ω to napięcie można sobie oszacować.

24V będzie OK


Monitor Audio RX8, RX Center, Silver 1; DAC : 8-ch DIYINHK ES9016, XMOS Multichannel; Power AMP : 6-ch TPA3255

Share this post


Link to post
Share on other sites

>pdyn



Jeśli jest możliwość, to poprosiłbym o zamówienie dla mnie 4 transformatorów. Na PCB też jestem chętny.

Share this post


Link to post
Share on other sites

Ja też chętnie dopiszę się do 2 szt. traf i PCB


Monitor Audio RX8, RX Center, Silver 1; DAC : 8-ch DIYINHK ES9016, XMOS Multichannel; Power AMP : 6-ch TPA3255

Share this post


Link to post
Share on other sites

I jeszcze ja jak można 2 trafka. Jak za późno no to trudno.

Przy tej ilości chętnych można opłaca się już złożyć drugie zamówienie, i tak wyjdzie taniej.


Monitor Audio RX8, RX Center, Silver 1; DAC : 8-ch DIYINHK ES9016, XMOS Multichannel; Power AMP : 6-ch TPA3255

Share this post


Link to post
Share on other sites

Jak jest opcja Trafa + PCB chętnie wezmę na kpl stereo


Uprzejmie proszę użytkownika ---- bum1234 ---- o nie komentowanie powyższego postu, a z głuchymi o wpływie i budowie kabli nie ma sensu dyskutować :)

Share this post


Link to post
Share on other sites

Jak porządek, to na razie wygląda to tak :



1. hi_aro : trafo 4 szt. PCB komplet

2. sts : trafo 2 szt. PCB komplet (+2 szt. trafo 600/600)

3. adigrzelczak : trafo 2 szt.

4. grip : trafo 4 szt. PCB komplet

5. sybic : trafo 2 szt. PCB komplet

6. robie : trafo 2 szt. PCB komplet

7. crossover64 : trafo 2 szt. PCB komplet

8. darek123br : trafo 2 szt.

9. moltos : trafo 2 szt.

10. grzecho : trafo 2 szt. PCB komplet

11. gucio. : trafo 2 szt. PCB komplet

12. cezar504 : trafo 4 szt. PCB komplet


Monitor Audio RX8, RX Center, Silver 1; DAC : 8-ch DIYINHK ES9016, XMOS Multichannel; Power AMP : 6-ch TPA3255

Share this post


Link to post
Share on other sites

1. hi_aro : trafo 4 szt. PCB komplet

2. sts : trafo 2 szt. PCB komplet (+2 szt. trafo 600/600)

3. adigrzelczak : trafo 2 szt.PCB komplet

4. grip : trafo 4 szt. PCB komplet

5. sybic : trafo 2 szt. PCB komplet

6. robie : trafo 2 szt. PCB komplet

7. crossover64 : trafo 2 szt. PCB komplet

8. darek123br : trafo 2 szt.

9. moltos : trafo 2 szt.

10. grzecho : trafo 2 szt. PCB komplet

11. gucio. : trafo 2 szt. PCB komplet

12. cezar504 : trafo 4 szt. PCB komplet

Share this post


Link to post
Share on other sites

Jak porządek, to na razie wygląda to tak :



1. hi_aro : trafo 4 szt. PCB komplet

2. sts : trafo 2 szt. PCB komplet (+2 szt. trafo 600/600)

3. adigrzelczak : trafo 2 szt.

4. grip : trafo 4 szt. PCB komplet

5. sybic : trafo 2 szt. PCB komplet

6. robie : trafo 2 szt. PCB komplet

7. crossover64 : trafo 2 szt. PCB komplet

8. darek123br : trafo 2 szt.

9. moltos : trafo 2 szt.

10. grzecho : trafo 2 szt. PCB komplet

11. gucio. : trafo 2 szt. PCB komplet

12. cezar504 : trafo 4 szt. PCB komplet

13.woldo4 : trafo 2szt. PCB komplet

Share this post


Link to post
Share on other sites

Trzeba nowe zamówienie złożyć bo nie ma odpowiedzi. Tylko miałem info o dodatkowe trafa za hiaro i za nie zapłaciłem. Czyli hiaro może się skreślić z nowej listy.

Share this post


Link to post
Share on other sites
