First Watt M2


sts

Rekomendowane odpowiedzi

może ktoś zainteresowany?

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Odnośnik do komentarza
Udostępnij na innych stronach

może ktoś zainteresowany?

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Znalazłem to ogłoszenie wczoraj. Właśnie namawiam jednego kolegę na tego m2 bo szuka passa :)

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Odnośnik do komentarza
Udostępnij na innych stronach

witam . Mam pytanie do tych co już zrobili M2. Mam radiator A6023 żeberkowy szerokość profilu 195 mm wysokość żebra 50 mm.Chcę dać po dwa na jedną stronę (jeden kanał).Łącznie cztery. Jaka waszym zdaniem powinna być minimalna wysokość tych radiatorów by wzmacniacz się nie gotował?

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Odnośnik do komentarza
Udostępnij na innych stronach

Ja mam podobny radiator 192/50. Zrobiłem obudowę, w której radiatory stanowią jej boki. Głębokość 35 cm. Ustawienie radiatora - żebra poziomo. Jest dość ciepło, ale nie parzy.

Nie wiem jak było by, gdyby radiatory były odizolowane od reszty obudowy. Moja jest cała z alu i każdy z elementów styka się sąsiednim. Wszystkie nagrzewają się w zasadzie jednakowo.

Myślę, że gdyby robić obudowę, w której radiatory będą ustawione żebrami pionowo, przy założeniu dobrej wentylacji, nawet bez oddawania ciepła do sąsiednich elementów obudowy, wystarczą po dwa 18 - 20 cm na kanał.

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Odnośnik do komentarza
Udostępnij na innych stronach

Da się, ale będzie cieplej. Miałem na testach egz. Kolegi andrejos1. Był zrobiony na 15 cm radiatorze, obudowa alu i też około 35 cm głębokość. Problemów nie było, był tylko mocno ciepły. Po tym doświadczeniu postanowiłem swój zbudować wiekszy.

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Odnośnik do komentarza
Udostępnij na innych stronach

  • 2 miesiące temu...

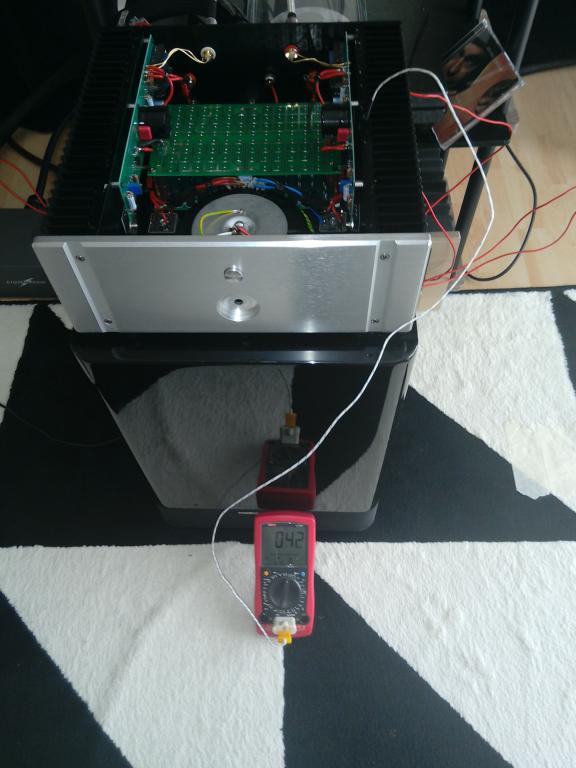

Dziś popełniłem Passa M2

Nawet fajnie gra.

Prawdopodobnie za jakiś czas będzie na sprzedaż

Radiatory mają 12cm/30cm/5cm temperatura po 2godzinach 42°C-43°C.

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )


Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane przez cezar504
Odnośnik do komentarza
Udostępnij na innych stronach

  • 4 miesiące temu...

Witam wszystkich.

Zrobiłem wzmacniacz m2 na płytkach z tego wątku i wszystko gra lecz mam minimalny przydźwięk.Nie mogę się go pozbyć.Jak jest u was z przydźwiękiem czy macie panowie całkowitą ciszę.

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Odnośnik do komentarza
Udostępnij na innych stronach

Witam wszystkich.

Zrobiłem wzmacniacz m2 na płytkach z tego wątku i wszystko gra lecz mam minimalny przydźwięk.Nie mogę się go pozbyć.Jak jest u was z przydźwiękiem czy macie panowie całkowitą ciszę.

W obu kanałach jest jednakowy?

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Odnośnik do komentarza
Udostępnij na innych stronach

Przydźwięk jest minimalny lecz w jednym kanale ciut większy.

Tomek jaką masz pojemność w zasilaczu

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Odnośnik do komentarza
Udostępnij na innych stronach

Darek połącz minus z wejścia do uziemienia ,u !nie to załatwili sprawę.

Tak samo robi Accu.

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Odnośnik do komentarza
Udostępnij na innych stronach

Robiłem chyba wszystkie konfiguracje podłączenia masy i minimalny przydźwięk zostaje co prawda słychać go z uchem przy głośniku ale jest.Może stopień wejściowy łapie coś z powietrza?a może za mała pojemność mam 264000uf i pomiędzy 0,15 oma rezystor.

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Odnośnik do komentarza
Udostępnij na innych stronach

Zasilacz wspólny, czy osobny na każdy kanał?

Bo jeśli to pierwsze to jakaś pętla masy może się pojawić i problem raczej nie do zlikwidowania.



Poza tym sprawdź czy trafo główne nie sieje po trafkach wejściowych, znaczy odsuń co nieco.

Jeśli się nie da, słuchawki na uszy (bezpośrednio do wyjścia głośników) kawałek ekranu do ręki (jakaś sztaba) i miedzy trafa.

Jeśli buczenie będzie się zmieniać no to masz odpowiedź.

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Monitor Audio RX8, RX Center, Silver 1; DAC : 8-ch DIYINHK ES9016, XMOS Multichannel; Power AMP : 6-ch TPA3255

Odnośnik do komentarza
Udostępnij na innych stronach

Zasilacz jest wspólny na oba kanały.Mam trafo z dwoma uzwojeniami na wtórnym .Z ekranem trochę kombinowałem ale nic nie daje.



Nawet jak podłącze tylko jeden kanał pod zasilanie czyli cała pojemność to i tak buczy.

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Odnośnik do komentarza
Udostępnij na innych stronach

Buczenie nie jest wynikiem pojemności zasilacza,lecz jest wynikiem błędu w konstrukcji (najczęściej w połączeniu lub prowadzeniu mas ) lub tej konstrukcji cechą.Zwiększanie ( i tak przecież wysokiej) pojemności nie wyeliminuje buczenia.

Poczytaj wątek o połączeniu masy(w tym samym DIY)

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane przez artw

DIY to przyjemność grzebania w sprzętach.

Odnośnik do komentarza
Udostępnij na innych stronach

Wiele osób miało problem z transformatorem wejściowym, zbierał przydźwięk z trafa sieciowego jesli to jest słabej jakości. Wyciągnij trafo zasilające 1m poza obudowę wzmacniacza - będziesz miał pewność czy to to, czy kwestia prowadzenia masy.

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane przez sts
Odnośnik do komentarza
Udostępnij na innych stronach

Racja pierwsze trzeba wyjąć trafo zasilające.Tylko jak się okaże,że to trafo to co ekranowanie traf wejściowych może pomóc?

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Odnośnik do komentarza
Udostępnij na innych stronach

Może stopień wejściowy łapie coś z powietrza?

Jeśli to nie jest dużym utrudnieniem to można odłączyć kondensator C2 (10uF) od stopnia wyjściowego i dowiesz się czy przyczyną jest stopień wejściowy ew. transformator Edcor coś łapie.

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Odnośnik do komentarza
Udostępnij na innych stronach

Racja pierwsze trzeba wyjąć trafo zasilające.Tylko jak się okaże,że to trafo to co ekranowanie traf wejściowych może pomóc?

Pass w oryginale daje ekran z folii mu-metalowej na trafo wejściowe, odsuwa maksymalnie trafo zasilające (toroid) i obraca je wokół własnej osi przed dokręceniem tak aby jak najsłabiej siało w stronę traf wejściowych. No i daje nieco większe niż zwykle rezystory w zasilaczu CRC.

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Odnośnik do komentarza
Udostępnij na innych stronach

Jak łącze kubek C2 10uf do masy to pdzydźwięk znika.Ale nie można tak zostawić bo wtedy obcina pasmo i jest ciszej jeśli chodzi o słuchanie muzyki.Jak zrobię to samo z c3 3300 to zachowuje się tak samo.

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Odnośnik do komentarza
Udostępnij na innych stronach

Jeśli to nie jest dużym utrudnieniem to można odłączyć kondensator C2 (10uF) od stopnia wyjściowego i dowiesz się czy przyczyną jest stopień wejściowy ew. transformator Edcor coś łapie.

Ewentualnie zewrzeć wyjście z trafa wejściowego (pin nr 7) do masy.

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Odnośnik do komentarza
Udostępnij na innych stronach

Pass w oryginale daje ekran z folii mu-metalowej na trafo wejściowe, odsuwa maksymalnie trafo zasilające (toroid) i obraca je wokół własnej osi przed dokręceniem tak aby jak najsłabiej siało w stronę traf wejściowych. No i daje nieco większe niż zwykle rezystory w zasilaczu CRC.

W moim przypadku ekranowanie trafek wejściowych niewiele dało, ale kilka sztabek miedzy trafem zasilającym już tak.

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Monitor Audio RX8, RX Center, Silver 1; DAC : 8-ch DIYINHK ES9016, XMOS Multichannel; Power AMP : 6-ch TPA3255

Odnośnik do komentarza
Udostępnij na innych stronach

Przydźwięk jest minimalny lecz w jednym kanale ciut większy.

Tomek jaką masz pojemność w zasilaczu



Mam dwa niezależne zasilacze: 2x trafo 250W, 2x dwa mostki prostownicze, 2x 80.000uF.

Żadnych ekranów nie stosowałem. Ustawienie tarf względem płytek audio i zasilaczy nie ma znaczenia.

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Odnośnik do komentarza
Udostępnij na innych stronach

Witam.

Wczoraj zrobiłem kilka testów i tak:

Ekranowanie trafa wejściowego nic nie daje

Przykładanie w różne miejsca blachy stalowej nic nie daje

Garnek na trafie sieciowym nic nie daje

Jedyne co pomaga to odkręciłem cały bok z radiatorem i jak przesunę go do tyłu czyli dalej od tr sieciowego to przydźwięk znika i jest ok.A jak zbliżam płytkę do trafa to brum się nasila.Wychodzi na to,że trafo wejściowe łapie śmieci a może i stopień wejściowy.tylko nie da się tego dziadostwa zaekranować.

Trafem sieciowym nie kręciłem bo pewnie nic nie da.

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Odnośnik do komentarza
Udostępnij na innych stronach

Ustawienie tarf względem płytek audio i zasilaczy nie ma znaczenia.

W takim razie masz doskonałe transformatory sieciowe. W każdym innym przypadku trzeba uważać.



Trafem sieciowym nie kręciłem bo pewnie nic nie da.

Nie wiem jaki masz poziom tego przydźwięku i jakie masz trafo i jak sa ustawione wzgledem siebie. U mnie przydźwięk nie byl spory, obracanie trafa było słyszalne i pozowolilo go zniwelowac, wiec polecam sprawdzić.

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane przez sts
Odnośnik do komentarza
Udostępnij na innych stronach

Poziom przydźwięku jest malutki .Trafo mam 500WA w kubku z plastiku zalane całe ,ponoć dobre niemieckie.

Muszę dzisiaj zrobić próbę i pokręcić tym trafem.Zobaczymy czy coś się zmieni.

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Odnośnik do komentarza
Udostępnij na innych stronach



W takim razie masz doskonałe transformatory sieciowe. W każdym innym przypadku trzeba uważać.





Pewnie tak,

To trafa od L.Ogonowskiego, czyli EI w wykonaniu audio, na tych lepszych blachach i z miedzianą opaską ekranującą.

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane przez Tomek 1685
Odnośnik do komentarza
Udostępnij na innych stronach

Pewnie tak,

To trafa od L.Ogonowskiego, czyli EI w wykonaniu audio, na tych lepszych blachach i z miedzianą opaską ekranującą.

Szczęściarz! Generalnie trafa EI sieja bardziej niz toroidalne, C-core i R-core, wiec moze po prostu masz je na tyle daleko od trafek audio ze nie zauważyłeś problemu :)

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane przez sts
Odnośnik do komentarza
Udostępnij na innych stronach

Trafem sieciowym nie kręciłem bo pewnie nic nie da.

Wręcz odwrotnie da bardzo wiele toroid sieje tylko w miejscu wyprowadzenia przewodów ,więc pokręc toroidem wokół osi i na pewno przydzwek zniknie.



Ustaw toroid tak jak na zdjęciu powyżej (kol. sybic)

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Odnośnik do komentarza
Udostępnij na innych stronach

  • Pokaż nowe odpowiedzi
  • Dołącz do dyskusji

    Możesz dodać zawartość już teraz a zarejestrować się później. Jeśli posiadasz już konto, zaloguj się aby dodać zawartość za jego pomocą.
    Uwaga: Twój wpis zanim będzie widoczny, będzie wymagał zatwierdzenia moderatora.

    Gość
    Dodaj odpowiedź do tematu...

    ×   Wklejono zawartość z formatowaniem.   Przywróć formatowanie

      Dozwolonych jest tylko 75 emoji.

    ×   Odnośnik został automatycznie osadzony.   Przywróć wyświetlanie jako odnośnik

    ×   Przywrócono poprzednią zawartość.   Wyczyść edytor

    ×   Nie możesz bezpośrednio wkleić grafiki. Dodaj lub załącz grafiki z adresu URL.



    • Ostatnio przeglądający   0 użytkowników

      • Brak zarejestrowanych użytkowników przeglądających tę stronę.
    • House of Marley Positive Vibration Frequency Rasta

      Patrząc na to, co lada moment zacznie wyprawiać się za oknem aż chciałoby się zanucić za nieodżałowanym Markiem Grechutą chociażby fragment niezwykle będącego na czasie utworu „Wiosna – ach to ty”. Dlatego też powoli, acz konsekwentnie warto przygotować się na prawdziwy wybuch zieleni a tym samym niemożność wysiedzenia w czterech „betonowych” ścianach. Jak to jednak w życiu bywa jeszcze się taki nie urodził, co … więc doskonale zdaję sobie sprawę, iż nie dla wszystkich pierwszy świergot ptaków j

      Fr@ntz
      Fr@ntz
      Słuchawki

      Czy płyty CD cieszą się jeszcze odpowiednią popularnością?

      W dzisiejszych czasach, ludzie coraz więcej rzeczy chętniej robią online. Odchodzi się od klasycznych rozwiązań, na rzecz nowatorskich rozwiązań. Ten stan rzeczy dotknął również branżę muzyczną. Normą jest, że artysta wydając nowy album, wypuszcza go również w wersji fizycznej, najczęściej w postaci płyt CD, które można zakupić w wielu sklepach. W opozycji do takich zakupów stoi oczywiście internet i rozmaite serwisy streamingowe, takie jak YouTube, czy Spotify. Warto się zastanowić czy, a jeśli

      audiostereo.pl
      audiostereo.pl
      Muzyka 33

      Marantz Cinema 30

      Choć z pewnością większość śledzących dział recenzencki czytelników zdążyła przyzwyczaić się do tego, że kino domowe gości u nas nad wyraz sporadycznie, to o ile tylko światło dzienne ujrzy coś ciekawego, to czysto okazjonalnie takowym rodzynkiem potrafimy się zainteresować. Oczywiście nie zawsze jest to klasyczny, przeprowadzany w zaciszu domowych czterech kątów test, jak m.in. w przypadku budżetowego, acz bezapelacyjnie wartego uwagi i po prostu świetnego Denona AVR-S770H, lecz również nieco m

      Fr@ntz
      Fr@ntz
      Systemy

      Indiana Line Diva 5

      Śmiem twierdzić, ze nikogo mającego choćby blade pojęcie o tym, co dzieję się wokół, jak wygląda rynek mieszkaniowy uświadamiać nie trzeba. Po prostu jest drogo, podobno będzie jeszcze drożej i tanio, to już było i nie wróci, a skoro jest drogo, to do łask wracają mieszkania o metrażach zgodnych z założeniami speców z lat 50-70 minionego tysiąclecia. Znaczy się znów aktualnym staje się powiedzenie „ciasne ale własne”. Dlatego też logicznym wydaje się popularność wszelkich rozwiązań możliwie komp

      Fr@ntz
      Fr@ntz
      Kolumny

      Bilety | DŻEM koncert urodzinowy| Koncert

      O wydarzeniu Kup bilet na koncert jednego z najważniejszych polskich zespołów bluesowych - zespołu Dżem! Grupa świętuje 40-lecie działalności, w związku z czym na koncertach na pewno nie zabraknie dobrze znanych przebojów, takich jak Wehikuł czasu, Whisky, Czerwony jak cegła czy Sen o Victorii. Dżem bilety na jubileuszowe koncerty już dostępne! O zespole Dżem Połączyli rocka, bluesa, reggae, country. Nagrali piosenki, które uwielbiają zarówno koneserzy, jak i niedzielni słuchacze

      AudioNews
      AudioNews
      Newsy
    ×
    ×
    • Dodaj nową pozycję...


    Wykryto oprogramowanie blokujące typu AdBlock!


    Nasza strona utrzymuje się dzięki wyświetlanym reklamom.
    Reklamy są związane tematycznie ze stroną i nie są uciążliwe.

    Nie przeszkadzają podczas czytania oraz nie wymagają dodatkowych akcji aby je zamykać.



    Prosimy wyłącz rozszerzenie AdBlock lub oprogramowanie blokujące, podczas przeglądania strony.

    Zarejestrowani użytkownicy + mogą wyłączyć ten komunikat.
