Reanimacja Diora ws 422

[Cudi]

Hej wszystkim,

nazywam się Marcin szukam pomocy w remoncie bo troche mnie panika ogarnela :D otóż jestem na etapie wymiany kondków w ws-ce (część wylała po włączeniu a i jak pamiętam kiedyś na serwisie kiedyś była bo wiecznie kopciło się coś), dorwałem 2 kopie schematu do takowej... I zaczęły się schody... sama w sobie bidulka nigdy nie puszczała równo sygnału tzn. lewa kolumna bodajże kompletnie pozbawiona basu, prawa ok, potem bywało tak że w ogóle nie odpalała... Lądowała wtedy do piwnicy i po paru miesiącach jak człowiek zatęsknił to wracała do domu (love story normalnie :D) i odziwo działąła jakby nigdy nic :O. Myślicie że przyczyną mogą być niezgodności ze schematem???? Przy wymianie kondków np C404 schemat podaje 220uF 63V; w pudle było 100uF 63V :| póki co tą sztukę wyłapałem i lecę dalej z resztą ale mam wątpliwości czy podpinać do kontaktu skoro jakieś jaja są :D Jak myślicie?





Z góry dzięki za pomoc

Marcin

Hidden Content

Give reaction or reply to this topic to see the hidden content.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Hidden Content

Give reaction or reply to this topic to see the hidden content.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Hidden Content

Give reaction or reply to this topic to see the hidden content.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Kaz K]

Proponuje wymieniaj wszystkie elektrolity na takie wartości jakie masz wlutowane na pcb. Popraw wszystkie luty, użyj środka do czyszczenia i przeczyść isostaty lub wymień na nowe. Co dalej to się okaże później.

Hidden Content

Give reaction or reply to this topic to see the hidden content.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Cudi]

Proponuje wymieniaj wszystkie elektrolity na takie wartości jakie masz wlutowane na pcb. Popraw wszystkie luty, użyj środka do czyszczenia i przeczyść isostaty lub wymień na nowe. Co dalej to się okaże później.



I chyba nie będzie większego wyboru :/ Jutro kupie tą brakującą 100uF... zamiast 200. Dolutuje 1uF bo w sklepie chyba się sprzedawca zamyślił i dał mi komplet 10uF... Co ciekawe w połowie drogi napraw wyszły miejsca gdzie niby rozpisane są w schemacie kondziaki, a na ich miejscu rezystory drutowe jak byk... widać co diora to inne bebechy ^^ Póki co większość wymieniona, re-wired połączenie sieć-trafo-włącznik. Dam znać po wymianie jakie efekty ( czy było boooom! XD). A btw jakoś strasznie dziadowskie są jamicon'y? Chodzi o to coby sprzęt podziałał chociaż 2-3 miesiące póki na kondy philipsa nie uskładam, ew dopatrzeć się czy w nich problem był

Hidden Content

Give reaction or reply to this topic to see the hidden content.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[fan64]

Cudi...jeśli nie masz nic lepszego do roboty to baw śię w to....tylko po co? poszukaj na forum, jest cały wątek na temat "reanimacji" WS 442.

Hidden Content

Give reaction or reply to this topic to see the hidden content.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Cudi]

Cudi...jeśli nie masz nic lepszego do roboty to baw śię w to....tylko po co? poszukaj na forum, jest cały wątek na temat "reanimacji" WS 442.



Hidden Content

Give reaction or reply to this topic to see the hidden content.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Zaiste jest gigantyczny wątek ale niejako sprowadza się bardziej do "tuningu" działającego sprzętu a tutaj leży i kwiczy póki co ;) i póki go nie podniosę z tego stanu nie ma co za bardzo o tym myśleć :/ A pytania trochę nie rozumiem. A czemu by nie? Lubię ten wzmacniacz, z korektorem dawał całkiem fajne możliwości, i porównując gdzieś na imprezie zasłuchane sprzęty pokroju JVC czy pionki to tak jakoś tandetnie brzmiały... Fakt jedyne co przyznam bez bicia to trochę wkurzający jest nadmiar wysokich tonów, ale tak jak mówię na EQ da się zrobić. Ponadto o gustach się nie dyskutuje :D

Hidden Content

Give reaction or reply to this topic to see the hidden content.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Hidden Content

Give reaction or reply to this topic to see the hidden content.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Bogdan]

pamiętam jak w liceum na dyskotece katowaliśmy na maksa moją fonicę i kolegi Technicsa - fonica przetrwała bez żadnego szwanku i jeszcze oddawała coś na kszałt dźwięku , a technics za miliony usmażył sobie jeden kanał, który po imprezie zaczął wyraźnie zniekształcać, a miał wszelkie zabezpieczenia. jego dźwięk z podczas imprezy był tragiczny.



nasz sprzęt był jakościowo dość siermiężny, ale policzony był rzetelnie i mimo, że producent pisał , że ma 2 x 25 Wat mocy , to on ta mocą lub nawet większą mógł grać non stop.

Hidden Content

Give reaction or reply to this topic to see the hidden content.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Cudi]

A no właśnie, więc są tu jednak jacyś fani zabytków :P Ok, kondensatory powymieniane okablowanie, luty poprawione... Zostaje tylko sprawdzić czy ruszył :) Zostaje jedynie obawa że walną bezpieczniki na klatce bo do takowych dostępu nie mam :/

Hidden Content

Give reaction or reply to this topic to see the hidden content.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Cudi]

Ok, wzmacniacz tchnięty życiem nareszcie. Udało się wyeliminować brak zasilania, "pierdzenie" obudowy po włączeniu (gdzieś musiało być przebicie na kablu od trafo) i z sukcesów to na tyle niestety :( Nic nie wybuchło - czyli kondki ok wlutowane. Ale jedna końcówka puszcza sygnał cały czas, pomimo potencjometru VOL w pozycji 0. Wygląda to tak jak na fotce. Czyżby walnięta końcówka mocy?

Hidden Content

Give reaction or reply to this topic to see the hidden content.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Hidden Content

Give reaction or reply to this topic to see the hidden content.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Hidden Content

Give reaction or reply to this topic to see the hidden content.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[moltos]

Ok, wzmacniacz tchnięty życiem nareszcie. Udało się wyeliminować brak zasilania, "pierdzenie" obudowy po włączeniu (gdzieś musiało być przebicie na kablu od trafo) i z sukcesów to na tyle niestety :( Nic nie wybuchło - czyli kondki ok wlutowane. Ale jedna końcówka puszcza sygnał cały czas, pomimo potencjometru VOL w pozycji 0. Wygląda to tak jak na fotce. Czyżby walnięta końcówka mocy?

Raczej ścieżka oporowa potencjometru jednego kanału ma przerwę na połączeniu z masą. Niestety pewnie to potencjometr z Telpodu i wiek zrobił swoje.

Hidden Content

Give reaction or reply to this topic to see the hidden content.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Cudi]

Raczej ścieżka oporowa potencjometru jednego kanału ma przerwę na połączeniu z masą. Niestety pewnie to potencjometr z Telpodu i wiek zrobił swoje.



Siły głosu czy balansu? Ew znacie jakieś zamienniki bo patrząc po sklepach 12 zł za potencjometr to trochę dużo :/

Hidden Content

Give reaction or reply to this topic to see the hidden content.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[moltos]

Siły głosu czy balansu?

Trudno powiedzieć. Pierwszy jest potencjometr siły głosu (z odczepem loudness) a później sygnał idzie na potencjometr balansu. Oba potencjometry są regulowanymi dzielnikami napięcia, u których jeden biegun połączony jest z masą. Najlepiej sprawdzić omomierzem czy nie ma przerwy. Być może na jednym kanale jest zimny lut w miejscu gdzie wyprowadzenia potencjometru łączą się z płytką drukowaną.

Hidden Content

Give reaction or reply to this topic to see the hidden content.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Cudi]

Znalazłem potencjalnego winowajce. Niestety jednak ścieżka się upłynniła. Wrzucam fotkę. Tam gdzie na niebiesko myślę zmostkować to cienkim przewodem na lutach, chyba że próbować to cyną łapnąć ale chyba odpadnie po czasie, wiec nie jestem pewien. Jakieś sugestie?

Hidden Content

Give reaction or reply to this topic to see the hidden content.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Hidden Content

Give reaction or reply to this topic to see the hidden content.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Hidden Content

Give reaction or reply to this topic to see the hidden content.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Cudi]

Zmostkowałęm tą uwaloną ścieżkę ale cały czas pali bezpiecznik sieciowy :/ Co dalej robić? Mostek czy tranzystory na końcówkach? :/ Liczyłem na kondensatory cholerka bo nie mam miernika i nawet jak wymienię tranzystory to nie będzie jak ich wyregulować :/ Czytałem coś o metodzie na żarówkę ale średnio wierzę takim wynalazkom...

Hidden Content

Give reaction or reply to this topic to see the hidden content.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[micwoj]

Miernik kosztuje kilkanaście złotych. Bardzo mu daleko od ideału ale już nim dasz radę cokolwiek zrobić. Jak wydasz stówkę albo póltorej to już możesz coś co na dłużej zostanie kupić. Jak nie masz funduszy to kup chociaż najprostszy, do tego dwa banany i kawałek kabla (bo te sondy się do niczego kompletnie nie nadają), bo bez tego działasz kompletnie na ślepo.

Hidden Content

Give reaction or reply to this topic to see the hidden content.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[daris666]

Zabierasz się za naprawę bez miernika ??? Kondensatory wymieniasz na pałę ? Nie ufasz żarówce ???



Ogarnij się, poczytaj, kup miernik .

Hidden Content

Give reaction or reply to this topic to see the hidden content.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Cudi]

Miernik kosztuje kilkanaście złotych. Bardzo mu daleko od ideału ale już nim dasz radę cokolwiek zrobić. Jak wydasz stówkę albo póltorej to już możesz coś co na dłużej zostanie kupić. Jak nie masz funduszy to kup chociaż najprostszy, do tego dwa banany i kawałek kabla (bo te sondy się do niczego kompletnie nie nadają), bo bez tego działasz kompletnie na ślepo.



Kupie, kupie - liczyłem że to tylko kondensatory i nie trzeba będzie się rozpędzać finansowo (na święta i czynsz też trzeba mieć :P) więc nie kupowałem. Przy okazji podjadę do OBI i zobaczę co maja.

Komplet tranzystorów poczeka, jeść nie woła.

Kondensatory wymieniasz na pałę



Że what? :O Skąd to stwierdzenie?

Hidden Content

Give reaction or reply to this topic to see the hidden content.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[daris666]

A masz miernik , żeby sprawdzić które kondensatory są uszkodzone ?

Hidden Content

Give reaction or reply to this topic to see the hidden content.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[artw]

.

Hidden Content

Give reaction or reply to this topic to see the hidden content.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Cudi]

miernikiem za 15 zł nie sprawdzi się kondensatora,nie podpuszczaj.

Objawy uszkodzenia nie wskazują na kondensatory, więc jak już wymieniać to prewencyjnie wszystkie elektrolity,albo wcale.



Jako że były wiekowe a polowa wylana, tak właśnie zrobiłem. A miernika poszukam jakiegoś niedrogiego.

Hidden Content

Give reaction or reply to this topic to see the hidden content.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[daris666]

Polecam ta zabawkę :



Hidden Content

Give reaction or reply to this topic to see the hidden content.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )



przydatna rzecz.

Hidden Content

Give reaction or reply to this topic to see the hidden content.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Hidden Content

Give reaction or reply to this topic to see the hidden content.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Cudi]

Czytałem podobne wątki na elektrodzie i w większości przypadków takiego dziwnego zachowania przyczyną była walnięta końcówka albo tranzystor na początku końcówki - tj. 2x BD139 (T505,506). A teraz póki nie mam miernika pytanie o poprawność zamienników bo niestety nie wszystko było dostępne :/ Na końcówce gość dał zamiast BD-135-BD139 i doczytałem się że można zamiast SD 337 dać BD137. Poprawnie?



Polecam ta zabawkę :



Hidden Content

Give reaction or reply to this topic to see the hidden content.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )



przydatna rzecz.



Fajna zabawka, szczególnie detekcja pinów :) Tyle że PGNiG nie zostawiło na tyle budżetu ^^ Więc zmuszony jestem trochę zacisnąć pasa

Hidden Content

Give reaction or reply to this topic to see the hidden content.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Hidden Content

Give reaction or reply to this topic to see the hidden content.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[daris666]

Zapodaj schemat końcówki, tu na forum.

Hidden Content

Give reaction or reply to this topic to see the hidden content.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Cudi]

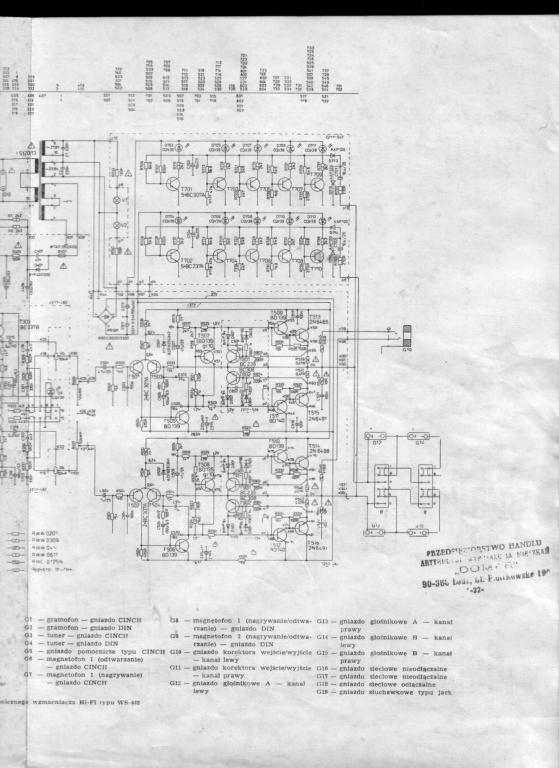

Jest tylko całość niestety :/ Tyle że jak wspominałem wcześniej trochę schemat mija się z tym co jest w budzie. Ewidentnie albo fabryka akurat ładowała co miała albo ten "serwisant" ładował co miał z odzysku.

Hidden Content

Give reaction or reply to this topic to see the hidden content.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Hidden Content

Give reaction or reply to this topic to see the hidden content.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Hidden Content

Give reaction or reply to this topic to see the hidden content.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Hidden Content

Give reaction or reply to this topic to see the hidden content.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[daris666]

Małe te zdjęcia. Zrób wycinek końcówki mocy.

Hidden Content

Give reaction or reply to this topic to see the hidden content.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Cudi]

Małe te zdjęcia. Zrób wycinek końcówki mocy.

Hidden Content

Give reaction or reply to this topic to see the hidden content.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Hidden Content

Give reaction or reply to this topic to see the hidden content.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Hidden Content

Give reaction or reply to this topic to see the hidden content.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[artw]

zrób to po kolei,najpierw idź do supermarketu kup miernik za 15 zł-kiedyżś na pewno się przyda( w każdym leroyu castoramie czy obi będzie ,a pewnie i w tesco,kauflandzie itp),oprawkę do żarówki i zwykłą żarówkę (taką z włóknem) 60-100W.Takie macanie na ślepo bez doświadczenia ( lub pomocy doświadczonych osób) rzadko daje pozytywne wyniki.

Hidden Content

Give reaction or reply to this topic to see the hidden content.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[daris666]

Jak już będziesz miał miernik , posprawdzasz tranzystory. W pierwszej kolejności t509,t511, t513,t515.

Hidden Content

Give reaction or reply to this topic to see the hidden content.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Cudi]

Jak już będziesz miał miernik , posprawdzasz tranzystory. W pierwszej kolejności t509,t511, t513,t515.



Nastawiłem się raczej na całkowity remake, więc wszystkie lecą do wymiany.

Hidden Content

Give reaction or reply to this topic to see the hidden content.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[daris666]

Nie rozumiem. Sprawne tez będziesz wymieniał?

Hidden Content

Give reaction or reply to this topic to see the hidden content.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Cudi]

Nie rozumiem. Sprawne tez będziesz wymieniał?



Brak miernika = wymiana całości :(
