wifi wraz z Xmega , oraz drabinkami na PGA

A w jakim charakterze wifi w tym projekcie?

Udostępnij tę odpowiedź


Odnośnik do odpowiedzi
Udostępnij na innych stronach

sterowanie przez WWW (temperatura , sygnał wejściowy ,stan wzmacniacza , głośność) i to samo na apk na androida

Udostępnij tę odpowiedź


Odnośnik do odpowiedzi
Udostępnij na innych stronach

Po wielu, wielu latach powrót do DIY. :)





  • Lubię to 1

Udostępnij tę odpowiedź


Odnośnik do odpowiedzi
Udostępnij na innych stronach

Po wielu, wielu latach powrót do DIY. :)

Czy to na fotkach to jest to co ja myślę że to jest ?

Udostępnij tę odpowiedź


Odnośnik do odpowiedzi
Udostępnij na innych stronach

Czy to na fotkach to jest to co ja myślę że to jest ?

Tak wiem, jest straszny bałagan ;)

Udostępnij tę odpowiedź


Odnośnik do odpowiedzi
Udostępnij na innych stronach

Po wielu, wielu latach powrót do DIY. :)







Jakie głośniki tam wsadzisz? To będzie monitor?

Udostępnij tę odpowiedź


Odnośnik do odpowiedzi
Udostępnij na innych stronach

Podłubałem dalej:

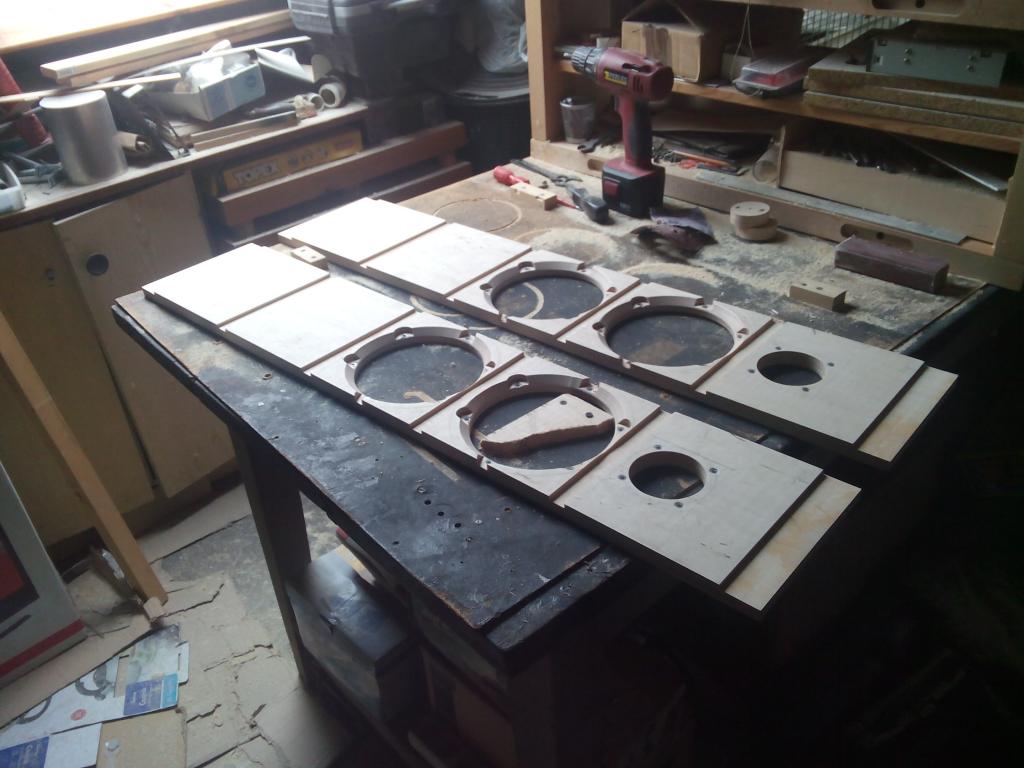

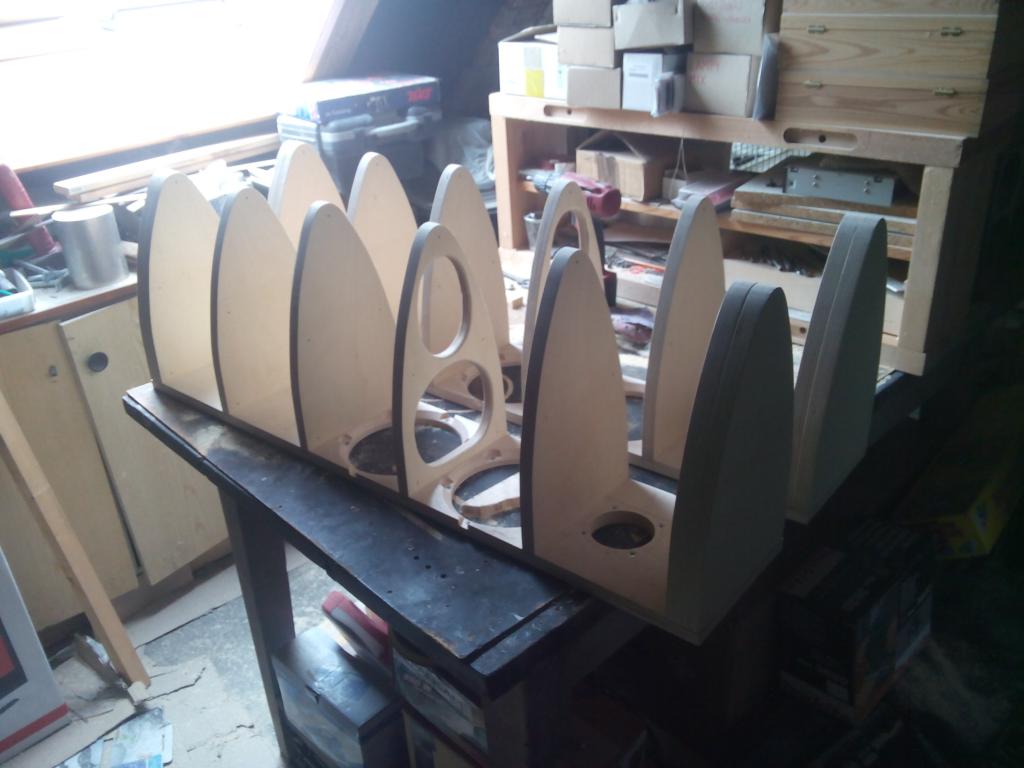

Wstępna przymiarka (wszystko pasuje :)




Udostępnij tę odpowiedź


Odnośnik do odpowiedzi
Udostępnij na innych stronach

tomant fajny projekt i witam ponownie w dziale DIY.

Udostępnij tę odpowiedź


Odnośnik do odpowiedzi
Udostępnij na innych stronach

Jak będziesz robił boki ?

Będę wyginał sklejkę. Zobaczymy co z tego wyjdzie. Jak na ciasnym łuku się nie uda to niestety będzie trzeba ją ponacinać.



panterka, również witam i cieszę się z powrotu.

Udostępnij tę odpowiedź


Odnośnik do odpowiedzi
Udostępnij na innych stronach

o ten właśnie ciasny łuk mi chodziło :)

Sklejkę to chyba trzeba jeszcze na mokro wyginać na takich łukach...

Same boki to bez problemu, u siebie wyginałem hdf.

Udostępnij tę odpowiedź


Odnośnik do odpowiedzi
Udostępnij na innych stronach

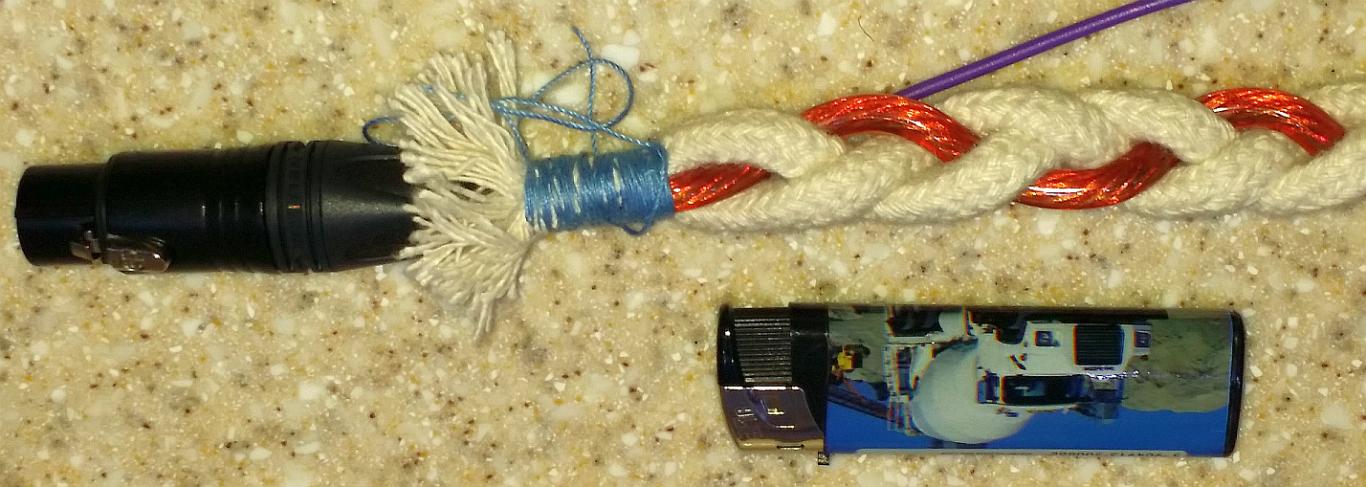

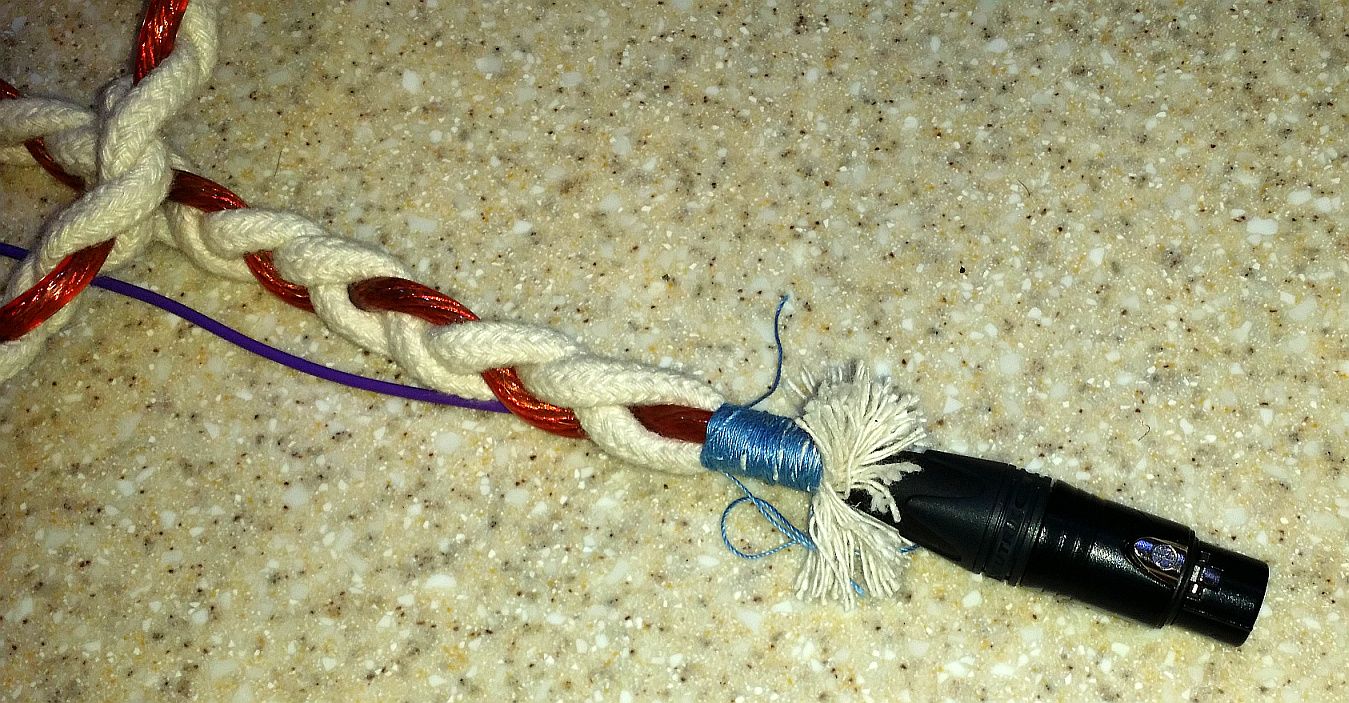

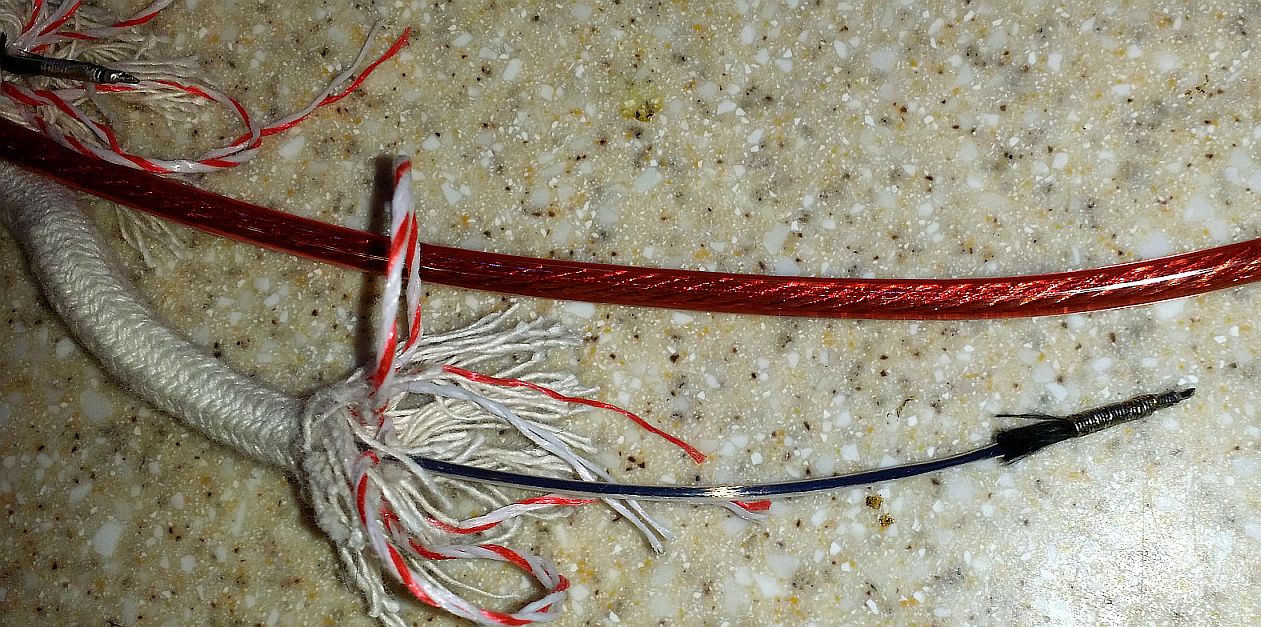

Wzmacniacz do HD380Pro chwilę przed skończeniem...można by go zmieścić w pudełku od zapałek, ale zasilanie zajmuje sporo miejsca.


Udostępnij tę odpowiedź


Odnośnik do odpowiedzi
Udostępnij na innych stronach

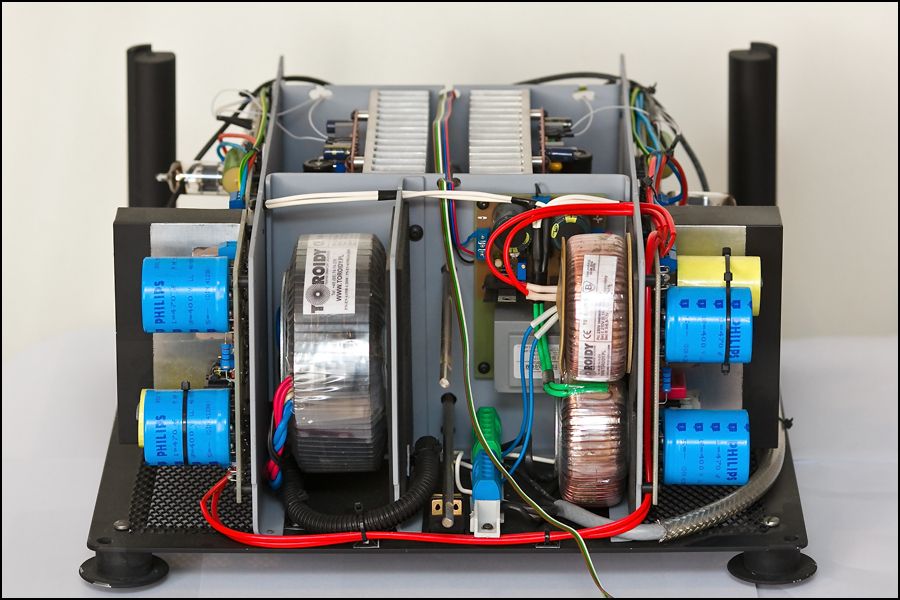

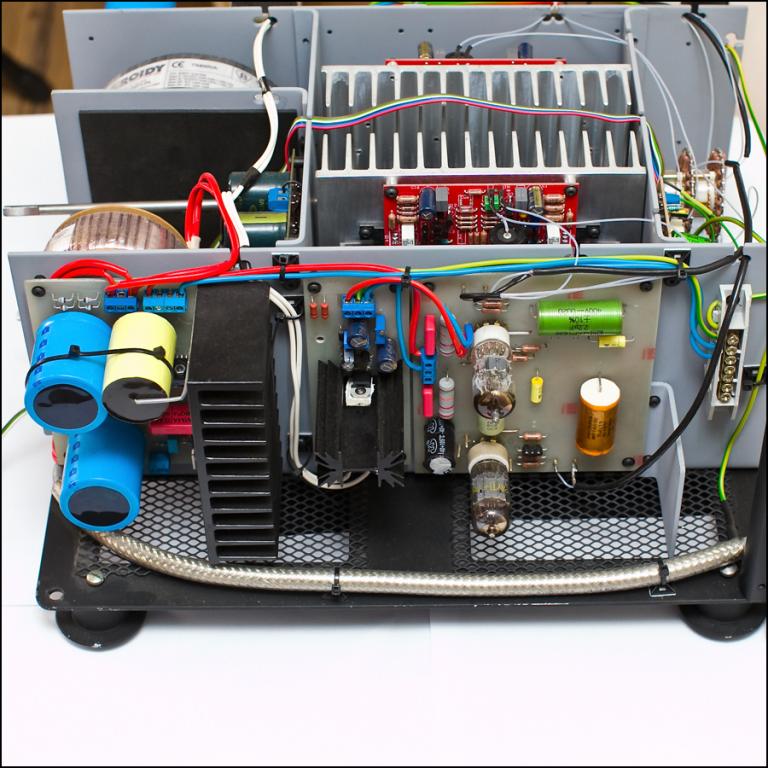

Ciąg dalszy relacji z placu budowy. Tym razem uruchomiony, choć jeszcze kable nie do końca uporządkowane. Na pokładzie - UGODAx2, LAMMx2, SALAS HVx2 do tego oczywiście zasilacze żarzenia x2 (lm1084) oraz zabezpieczenie przed DC wpięte pomiędzy LAMM i Ugodę. W tylnej części selektor - 3 źródła - zwykły przełącznik LORLIN (nie będzie często używany:), jako tłumik - 24 polowy przełacznik ELMA w konfiguracji shunt.

Wnętrze podzieliłem na osobne bloki - z samego tyłu selektor + tłumik, po bokach z tyłu pre, po bokach z przodu zasilacze HV i 6,3V. Z przodu "komora trafo" a wewnątrz, na środku końcówki mocy. "Ścianki działowe" z blachy stalowej 3mm, są one połączone galwanicznie z masą i obudową.

Całość ma wymiary 390x390x190 mm. Waga nieznana, choć spora...

tak oto powstała forumowa hybryda...





post-30358-0-58373800-1462867313_thumb.jpg post-30358-0-87014800-1462867336_thumb.jpg post-30358-0-58561800-1462867355_thumb.jpg



Z gotowych elementów obudowy mam już gałki, reszta pomalowana, front i tył "się grawerują". Finał blisko:)




  • Lubię to 2

Udostępnij tę odpowiedź


Odnośnik do odpowiedzi
Udostępnij na innych stronach

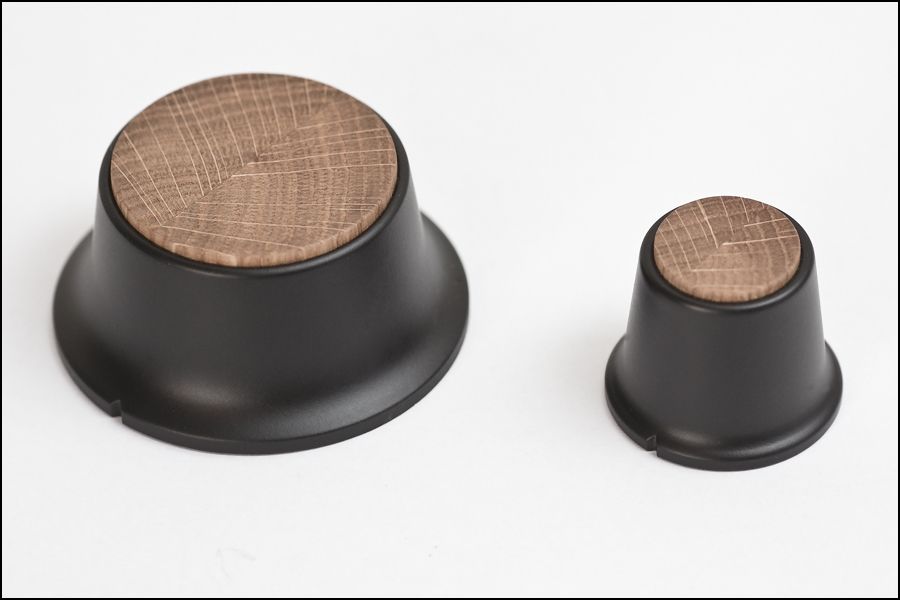

Genialne gałki, sam toczyłeś?



Nie - nie sam, kolega ogarnia tematy frezarsko-tokarskie, ale pomysł, projekt i malowanie MOJE:)))

Udostępnij tę odpowiedź


Odnośnik do odpowiedzi
Udostępnij na innych stronach

Wspaniała konstrukcja.

Udostępnij tę odpowiedź


Odnośnik do odpowiedzi
Udostępnij na innych stronach

Nie - nie sam, kolega ogarnia tematy frezarsko-tokarskie, ale pomysł, projekt i malowanie MOJE:)))



Pięknie :) gratuluje

Udostępnij tę odpowiedź


Odnośnik do odpowiedzi
Udostępnij na innych stronach





Nie - nie sam, kolega ogarnia tematy frezarsko-tokarskie, ale pomysł, projekt i malowanie MOJE:)))



a jak to jest malowane?

Udostępnij tę odpowiedź


Odnośnik do odpowiedzi
Udostępnij na innych stronach

Dzięki za opinie!

Malowane jest ... spraye'em. Najpierw podkład, potem kolor mat, a na górę bezbarwny mat jako warstwa "utrwalająca" i ochronna. Wszystko akrylem.

Od kilku lat tak robię i się sprawdza. Niestety ciężko jest w domowych warunkach uzyskać jednolitą powierzchnię, bez "dymków" zwłaszcza przy większych blachach, w tym przypadku to nie miało znaczenia....

Udostępnij tę odpowiedź


Odnośnik do odpowiedzi
Udostępnij na innych stronach

Co to są dymki?



Podziwiam,Ładna skomplikowana "integra"

Udostępnij tę odpowiedź


Odnośnik do odpowiedzi
Udostępnij na innych stronach
Napisano (edytowane)




PCB posiada 4 warstwy. Nie, nie pomyliłem polaryzacji kondensatora w lewym górnym rogu :) Dzisiaj zauważyłem, że jakimś cudem mam jeden kondensator odwrócony w projekcie, ale jako, że dołącza się on do wylewek (masa i zasilanie), to nie robi to żadnej różnicy. Tylko estetyka.



Więcej informacji można znaleźć tutaj:



http://diyaudio.pl/showthread.php/26977-quot-NOS-quot-DAC-czyli-jak-to-dobrze-zrobić

Edytowane przez .3lite
  • Lubię to 1

Udostępnij tę odpowiedź


Odnośnik do odpowiedzi
Udostępnij na innych stronach

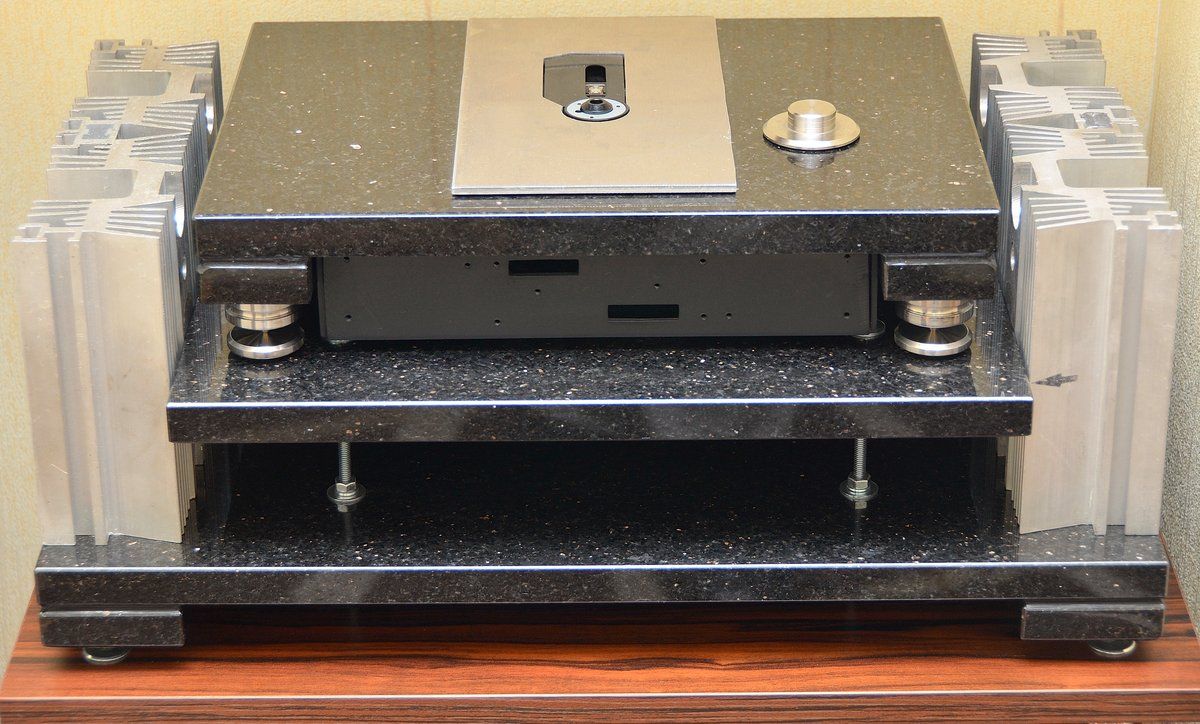

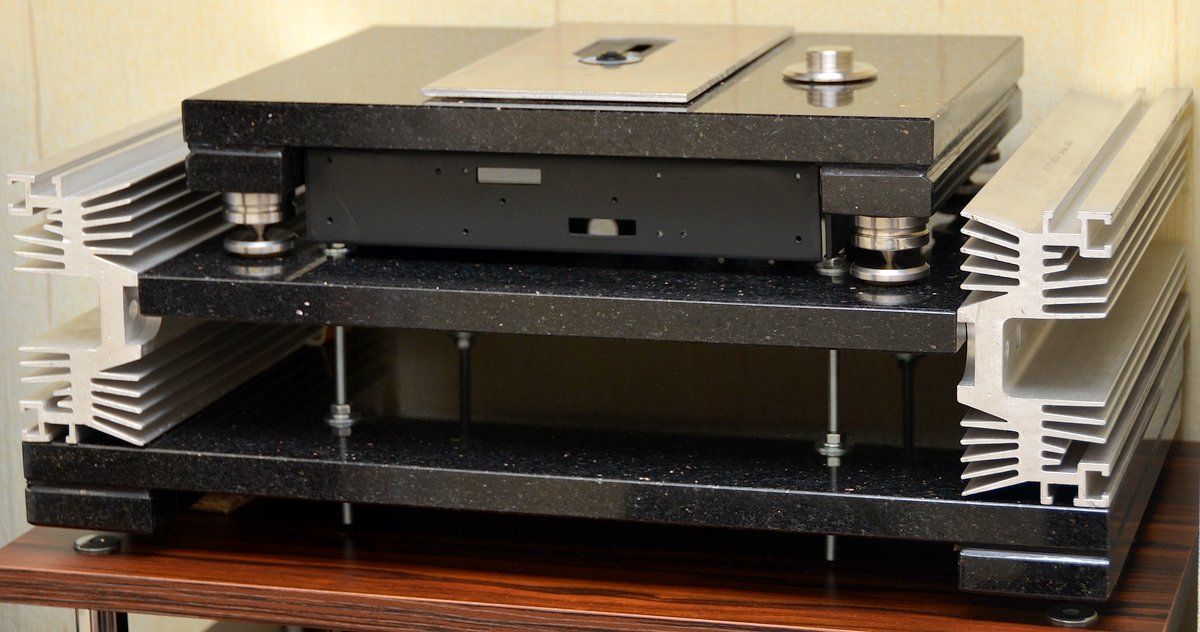

Moja konstrukcja też powoli się rozrasta, zastanawiam się który radiator wybrać.

Mam zamiar wsadić tam forumowy M2, co do wydajności to obydwa sobie poradzą.




albo




Bardziej podoba mi się ten pierwszy, tylko sporo roboty jeszcze przy nim, trzeba skrócić o 3cm no i anoda.

Nóżki na sam spód już się też robią ale blacha do spodu i środka jeszcze nie tknięta.

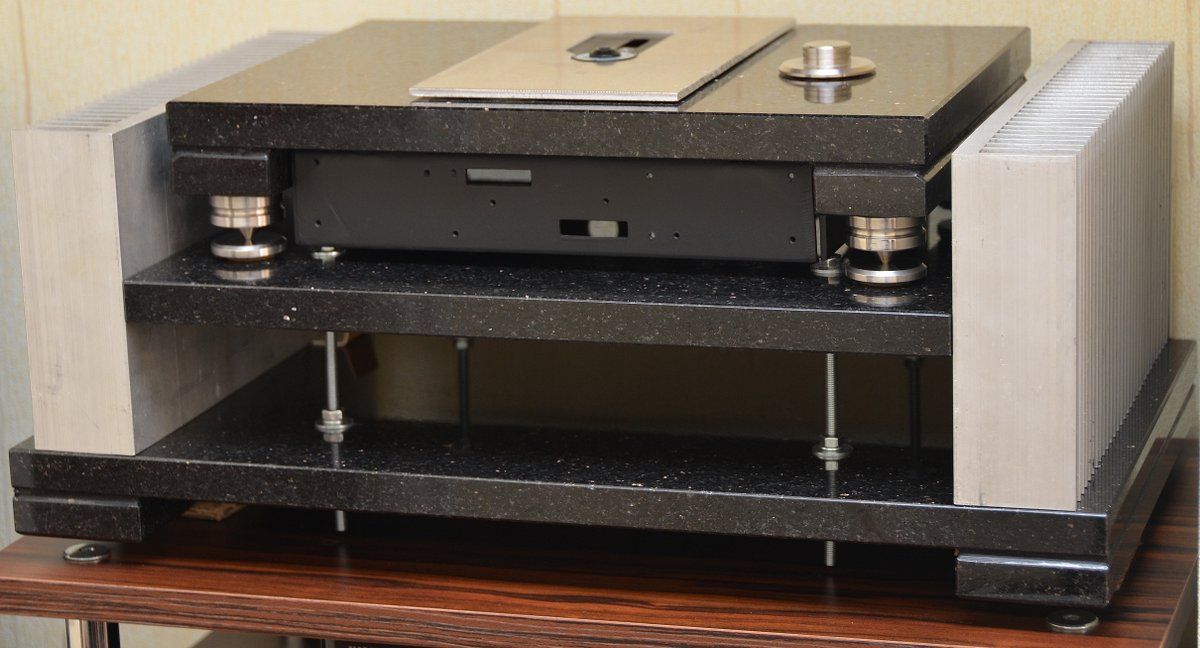

Na samym spodzie będzie malina z daciem, pierwotnie planowałem wsadzić ją do CD, ale trochę by było ciasno.

Podstawa ma wymiary 51x30 cm wysokość całości około 25 cm.

Udostępnij tę odpowiedź


Odnośnik do odpowiedzi
Udostępnij na innych stronach

zastanawiam się który radiator wybrać

Nie za bardzo masz alternatywę, tylko ten drugi będzie zgodny ze sztuką i zapewni właściwą cyrkulację.



Właściwie to często wśród diy widuje się ten błąd, czyli ustawianie radiatora żeberkami w poziomie.

Udostępnij tę odpowiedź


Odnośnik do odpowiedzi
Udostępnij na innych stronach
<br />Nie za bardzo masz alternatywę, tylko ten drugi będzie zgodny ze sztuką i zapewni właściwą cyrkulację.<br /><br />Właściwie to często wśród diy widuje się ten błąd, czyli ustawianie radiatora żeberkami w poziomie<br />



Oczywiście masz rację, sztuka i zasady to jedno a względy estetyczne to drugie.

Sam Nelson Pass w całej serii First Watts zastosował radiatory nie do końca zgodne z tzw. sztuką.


Oczywiście żeby spełniały zadanie muszą być przewymiarowane i powinno to być poprzedzone testami.

Alternatywy mam wiele kilogramów, ale nie do końca mi to pasuje.


Udostępnij tę odpowiedź


Odnośnik do odpowiedzi
Udostępnij na innych stronach

nie bedzie błędu jeśli radiator będzie odpowiednio duży by zapewnić odpowiednie chłodzenie przy cyrkulacji ( właściwie jej braku:) z żeberkami poziomymi.Przy M2 to może być problem

Udostępnij tę odpowiedź


Odnośnik do odpowiedzi
Udostępnij na innych stronach

Przy M2 to może być problem

Nie koniecznie.

Udostępnij tę odpowiedź


Odnośnik do odpowiedzi
Udostępnij na innych stronach

Co to są dymki?



Podziwiam,Ładna skomplikowana "integra"

...dymki to takie niedoskonałości w wyglądzie powłoki malarskiej, czyli smugi, widziane pod światło:)

Udostępnij tę odpowiedź


Odnośnik do odpowiedzi
Udostępnij na innych stronach

...dymki to takie niedoskonałości w wyglądzie powłoki malarskiej, czyli smugi, widziane pod światło:)

Dymki nie dymki... Brawo TY!

Swoją drogą chyba musiałeś nająć jakieś małe rączki do poskładania tego do kupy;)

Udostępnij tę odpowiedź


Odnośnik do odpowiedzi
Udostępnij na innych stronach

Dymki nie dymki... Brawo TY!

Swoją drogą chyba musiałeś nająć jakieś małe rączki do poskładania tego do kupy;)

:)

Nie mam zbyt dużych dłoni, dałem rady..

W całej obudowie jest w sumie ~ 150 otworów montażowych, ze 120 wierciłem ręcznie:)

Poskładanie nie jest szczególnie trudne, poszczególne moduły są na osobnych blachach - przegrodach. Od strony serwisowej jest tylko problem z dojściem do końcówki mocy, bo jest schowana, na szczęście przez ostatni rok, gdy była na desce nic się nie w niej nie zepsuło, parametry stabilne. Natomiast do części pre dostęp jest bezproblemowy, wszystko na wierzchu...

Chłodzenie też powinno być zapewnione przez duuże otwory z siatką. Z resztą Ugoda grzeje się tylko nieznacznie...

Cały czas czekam na wykonanie graweru, jak będą to pokażę:)

Panowie DO ROBOTY, pokazujcie swoje zabawki!

Udostępnij tę odpowiedź


Odnośnik do odpowiedzi
