Skocz do zawartości
IGNORED

Tester tranzystorów i innych elementów

Varrol

Przez Varrol ,
w DIY

Tematy
  • Pokaż nowe odpowiedzi

    • Rekomendowane odpowiedzi

    Grzegorz7 Biegły

    Grzegorz7

    Opublikowano
    Opublikowano

    Ważne jest UBE/UGS ale również istotne jest h21E, nie tyle w punkcie (dla ustalonego IB) co charakterystyka wzmocnienia. Wystarczy zmierzyć w trzech punktach (IC = 0.1, 1, 10 dla małej mocy i 10, 100, 1000 mA dla średniej/dużej mocy tranzystorów). Gdyby wykreślić z tego wykres IC=f(IB) powinien on mieć podobny kształt.

    No i najważniejsze bettę mierzymy dla konkretnego Ic. Uproszczone testery puszczają stały prąd w bazę (z regułu IB=10uA) i mierząc Ic kalkulują wzmocnienie h21E=Ic[uA]/10. To może być mylące.

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
    Odnośnik do komentarza
    Udostępnij na innych stronach
    yogilla Poszukiwacz

    yogilla

    Opublikowano
    Opublikowano

    Zastanawiam się nad wyborem jednego z dwóch testerów i nie jestem pewien, który wybrać?

    Może jakieś sugestie.

    Ten jest jako kit do poskładania cena około 64zł.

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )



    Ten natomiast gotowy w cenie około 54zł.


    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
    Odnośnik do komentarza
    Udostępnij na innych stronach
    czekin1 Entuzjasta

    czekin1

    Opublikowano
    Opublikowano

    W załączniku 1-2 i 2-2 o testerach:

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
    Odnośnik do komentarza
    Udostępnij na innych stronach
    Julo102 Poszukiwacz

    Julo102

    Opublikowano
    Opublikowano

    Przepraszam za pytanie , ale CZY KTOŚ ZROBIŁ kiedyś WYGRZEWARKĘ " DO KONDENSATORÓW / ewent. REZYSTORÓW ...?

    Jak takie urządzenie powinno wyglądać i jak działać ? ....Normalne wygrzewanie w systemie audio " trwa od 350 h wzwyż .

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
    Odnośnik do komentarza
    Udostępnij na innych stronach
    Grzegorz7 Biegły

    Grzegorz7

    Opublikowano
    Opublikowano

    Dawno temu pracując nad aparaturą pomiarową dokonywałem procesu starzenia elementów.

    Np. rezystorów i to najprecyzyjniejszych spośród nich; drutowych.

    Przyśpieszone starzenie stabilizowało parametry w zakresie kilku ppm. W rezystorach innych niż drutowe jest to o wiele więcej. W słabych konstrukcjach może dojść do destabilizacji...



    Takie starzenie wykonuje się w temperaturze bliskiej max temperaturze przechowywania (nawet do 200stC) i czasami przy podniesionym ciśnieniu.



    "Wygrzewanie" bez podnoszenia temperatury to tylko zabawa. Z kolei zbyt wysoka temperatura może zadziałać destrukcyjnie na wiele elementów (kondensatory).

    "Wygrzewanie" kondensatorów elektrolitycznych poprzez podawanie określonego napięcia to formowanie.

    "Wygrzewanie" przetworników (głośniki) to poddawanie zawieszenia znacznym wychyleniom w celu jego "stabilizacji". To najbardziej spektakularne działanie tego typu w audio.



    Ja zbudować?

    A stać Cię na podgrzewanie przez kilka tygodni w temperaturze np. 150stC?



    Najtaniej wyjdzie zakup elementu grzejnego o zadanej temp np:

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Przykręca się do kawałka blachy. Na tym montuje się zawiniątko z rezystorami. Całość owija aby nie było strat energii. Może tak leżeć tygodniami.

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
    Odnośnik do komentarza
    Udostępnij na innych stronach
    Varrol Poszukiwacz

    Varrol

    Opublikowano
    • Autor
    Opublikowano

    Kupiłem tego:

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) - tuddzież wyglądającego podobnie.

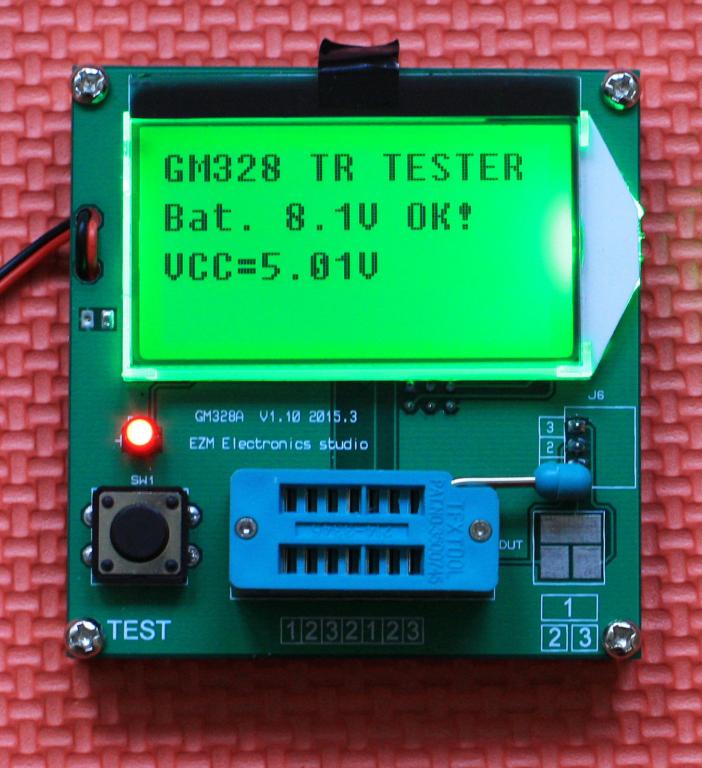

    Dokładność nie jest wysoka, ale do testowania sprawności elementów idealny - niesamowicie ułatwia pracę. Miałem kilkadziesiąt tranzystorów i chwilę zajęło ich sprawdzenie. Jeszcze tylko coś do ich parowania by się przydało.

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
    Odnośnik do komentarza
    Udostępnij na innych stronach
    Radmruś Poszukiwacz

    Radmruś

    Opublikowano
    Opublikowano

    Jako laik z elektroniki, używając tego czegoś powyżej do parowania nie tylko tranzystorów, ale i kondensatorów elektrolitycznych wystarcza mi aby sparowane komponenty miały możliwie lub prawie takie same wartości. Przykładowo jeśli parametr ESR w testowanych elektrolitach np. o pojemności 4,7uF 50v różni się o 0,01 - 0,02 no to uznaje że zostały sparowane ;) Tak samo postępuje z testem tranzystorów, dla zwykłego śmiertelnika zazwyczaj wystarczają podstawowe pomiary. Dla pewności praktycznie zawsze testuje komponenty uprzednio rozgrane do około 50 a czasem nawet 80 stopni i ponownie pomiar powtarzam po schłodzeniu do około -5 Te komponenty o najbardziej stabilnych parametrach przechodzą dalej a reszta ląduje w kiblu... Po takim surowym potraktowaniu komponentów niema mowy by sprzęt grający grał nieładnie, nawet w przeciw fazie ;)

    Potencjometry traktuje jeszcze bardziej szorstko .... Żeby ładnie grało musi być w okolicy " IDEALNIE "

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
    Odnośnik do komentarza
    Udostępnij na innych stronach
    Varrol Poszukiwacz

    Varrol

    Opublikowano
    • Autor
    Opublikowano

    Ja mam pytanie do osob kupujacych na aliexpress - jak sie ma sprawa z platnosciami? Paypal tam nie dziala?



    Ja płacę kartą debetową podpiętą do konta walutowego (gdzie też dla bezpieczeństwa nie trzymam za dużo $). Paypal niet.

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
    Odnośnik do komentarza
    Udostępnij na innych stronach
    MARER Kompan

    MARER

    Opublikowano
    Opublikowano

    Jak ktoś jest zainteresowany to mam 1 szt. takiego miernika do odsprzedania ...zamówiłem 2 sztuki jedną sobie druga jest wolna ...po przeliczeniu PayPal 65 zł plus koszty wysyłki



    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
    Odnośnik do komentarza
    Udostępnij na innych stronach
    MARER Kompan

    MARER

    Opublikowano
    Opublikowano

    Przykro mi nie aktualne ...kolega madelektronik otrzymał już dane do wpłaty



    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
    Odnośnik do komentarza
    Udostępnij na innych stronach
    • 2 tygodnie później...
    Varrol Poszukiwacz

    Varrol

    Opublikowano
    • Autor
    Opublikowano

    może jakieś zamówienie grupowe ...



    Tutaj przesyłka jest darmowa, więc nie ma co kombinować z grupowym - można najwyżej kogoś poprosić o zakup, wtedy poda się adres już osoby docelowej.



    Tylko to ma dwie wady o których należy pamiętać:

    - gwarancja - koszt odsyłania do Chin przekracza wartość sprzętu, więc w sumie jej nie ma - czasem sprzedawca może być miły i przesłać kolejny egemplarz

    - czas dostawy to nawet 1 miesiąc



    Ale radzę samemu poświęcić trochę czasu - założyć sobie konto $ w banku i podpiąć do tego kartę debetową (nie wiem, czy mbank i inne, ale city coś takiego oferuję) - wtedy w kantorze internetowym kupujemy tyle $ ile potrzeba i wpłacamy na konto (bank niestety sporo więcej sobie liczy za przewalutowanie) - i już można kupować - na Aliexpress tylko podpina się kartę, a przez ebay podpina się ją w Paypalu (tylko ważne, żeby paypal rozliczał nas w $, czy innej walucie w jakiej kupujemy).

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
    Odnośnik do komentarza
    Udostępnij na innych stronach
  • Pokaż nowe odpowiedzi

    • Zarchiwizowany

    Ten temat przebywa obecnie w archiwum. Dodawanie nowych odpowiedzi zostało zablokowane.


    Tematy

    • Ostatnio przeglądający   0 użytkowników

      • Brak zarejestrowanych użytkowników przeglądających tę stronę.
    ×
    ×
    • Dodaj nową pozycję...


    Wykryto oprogramowanie blokujące typu AdBlock!


    Nasza strona utrzymuje się dzięki wyświetlanym reklamom.
    Reklamy są związane tematycznie ze stroną i nie są uciążliwe.

    Nie przeszkadzają podczas czytania oraz nie wymagają dodatkowych akcji aby je zamykać.



    Prosimy wyłącz rozszerzenie AdBlock lub oprogramowanie blokujące, podczas przeglądania strony.

    Zarejestrowani użytkownicy + mogą wyłączyć ten komunikat.

    Ok, wyłączyłem
    Nie chcę
