szy_a

Obudowa do szerokopasmowca

Recommended Posts

Zwracam się z prośbą o propozycję obudowy otwartej lub z linią transmisyjną do szerokopasmowego Audio Nirvana 8". Zależałoby mi na kolumnie o szerokości jedynie nieco szerszej od głośnika czyli zapewne rzędu 25 cm i stosunkowo niezbyt głębokiej np 30 cm wysokość w zasadzie może być dowolna - taki tower.

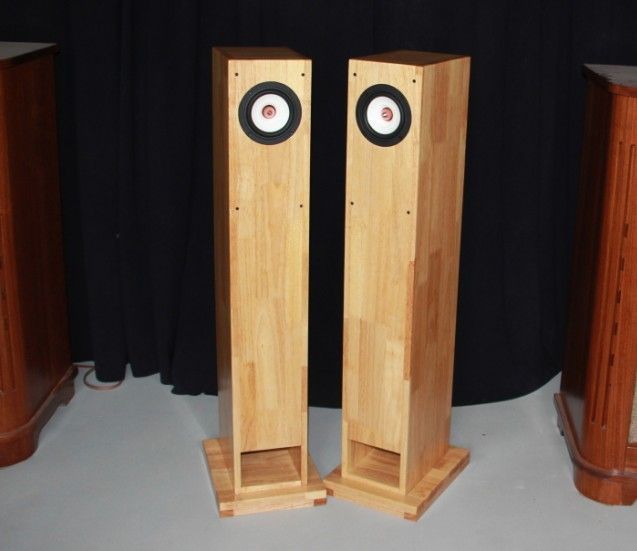

Gdzieś w necie widziałem takie rozwiązanie ale chyba dla jakiegoś 10 cm głośnika - zdjecie.

Czy z racji większego glosnika muszę w jakiś sposób specjalny zmieniać gabaryty? Może mógłby ktoś przeliczyć to w jakimś programie ?

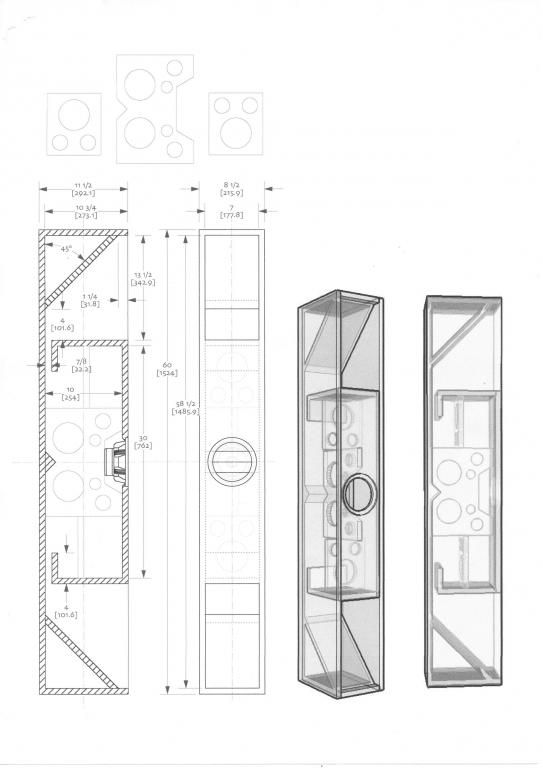

Może być tego typu rozwiązanie jak na kolejnym zdjęciu.



Edited by szy_a

Share this post


Link to post
Share on other sites

Zwracam się z prośbą o propozycję obudowy otwartej lub z linią transmisyjną do szerokopasmowego Audio Nirvana 8". Zależałoby mi na kolumnie o szerokości jedynie nieco szerszej od głośnika czyli zapewne rzędu 25 cm i stosunkowo niezbyt głębokiej np 30 cm wysokość w zasadzie może być dowolna - taki tower.

Gdzieś w necie widziałem takie rozwiązanie ale chyba dla jakiegoś 10 cm głośnika - zdjecie.

Czy z racji większego glosnika muszę w jakiś sposób specjalny zmieniać gabaryty? Może mógłby ktoś przeliczyć to w jakimś programie ?



Może być tego typu rozwiązanie jak na kolejnym zdjęciu.





Proszę tu jest cały projekt i to za niewielkie pieniądze autorstwa legendarnego S. Linkwitza

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )




Share this post


Link to post
Share on other sites

Tak na prawdę to producent raczej na stronie nie ma rozwiązań tego typu a zdjęcia przedstawiają prostopadłościenne skrzynki z basreflexem w przedniej ściance. Zakładając taka prostą konstrukcję o wymiarach rzutu z góry 300x300 mm jakie wysokie powinno być pudło? Czy powinno być o wartości Vas?

Próbowałem wczoraj odpalić jakiś program do symulacji obudowy i basreflexu ale chyba ze względu na kochany nasz windows program niestety się wykrzacza i reinstalacja też nie pomogła. Może więc tego typu skrzynka najzwyklejsza na świecie.



Ciekawą konstrukcją jest ta zastosowana w bodnar do najtańszej kolumny lecz jest ona pod mniejszy głośnik i niestety do moich warunków mieszkaniowych za głęboka.

Share this post


Link to post
Share on other sites

Te obudowy na stronie producenta tylko wyglądają jak BR, ale to są linie transmisyjne zwane ML TL. U nas malo popularne, bardziej w stanach. Można taka obudowę symulować w darmowych programach takich jak Hornresp czy Leonard Audio.

Share this post


Link to post
Share on other sites

QTS 0.16 i Fs 44 Hz

Idealny głośnik do Back Loaded Horn,

Jedną z kilku sprawdzonych i cieszących się dobrą opinią nt brzmienia jest Jericho Horn

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )



Drugą interesującą obudową jest projekt Fostexa dla 208 Sigma, parametry T/S obu głośników praktycznie identyczne, a tez jest lubiana wsród DIY-owców

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )



Jedna z odmian głośnika dokładnie pomierzona i opisana jest tu

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Edited by Ape
  • Like 1

Daphile  |  iFi iDSD Nano LE  |  Takstar TS-671

Share this post


Link to post
Share on other sites

Dzięki APE.

Kurcze fajne rozwiązania ale nie mogę sobie pozwolić na aż taką głębokość. Akceptowalna jest 30 cm



A czy jedynie zwiększenie szerokości projektu jak na załączonym wystarczy?


Share this post


Link to post
Share on other sites

Ale zdajesz sobie sptawę, że zmieniając szerokość, zmienisz kanał i tym samym częstotliwość strojenia obudowy?



Szerokość możesz zwiększyć, lrcz należy wtedy ptzeliczyć tunel dla tego samego pola przekroju lub zwiększyć jego długość, by zachować fr.

Share this post


Link to post
Share on other sites

Znalazłem kilka rozwiązań - pomysłów na skrzynie może się komuś przyda - link. Niektóre b. fajne szczególnie te symetryczne w pionie względem głośnika!!!!



Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )



Znajde wolna chwile, to zrobie symulacje ML TL dla tego glosnika.



Bym prosił i będę bardzo wdzięczny, bo mieszkanie w blokach ma swoje ograniczenia, co do ilości miejsca na ukochane klamoty a z dźwięku by nie chciał rezygnować.



Jeszcze liczę się z tym, że będę musiał dołożyć kopułkę lub wstążkę na samą górę żeby uzupełnić najwyższe rejestry ograniczając ją jakimś małym kondkiem MKP



Jeśli chodzi o wygląd jeden z ciekawszych projektów to taki niestety po zmianie wymiarów znowu będzie problem z aplikacją głośnika.


Edited by szy_a

Share this post


Link to post
Share on other sites

Jeśli chodzi o wygląd jeden z ciekawszych projektów to taki niestety po zmianie wymiarów znowu będzie problem z aplikacją głośnika.

Załączone miniatury



przy parametrach T/S Twojego głośnika ta obudowa odpada zupełnie, ona jest projektowana dla głośników z wyższym QTS, ok 0.4 lub i więcej.

Przy głośniku, który Ty masz tzw "chamber volume" powinno być minimalne (ok 3.0 - 5.5L), inaczej twój głośnik po dostarczeniu mu 10W wypluje membranę.

Poza tym aby uzyskać sensowny bas tunel musi mieć odpowiednią długość i profil, stąd taka a nie inna konstrukcja BLH, a przez to i głębokość.



TMTL czy TQWT moim zdaniem jest bez sensu, tak samo BR,

niskie QTS to praktycznie brak niskiego basu.

ten głośnik ma specjalne tak dobrane parametry T/S aby zgrał się z BLH, niewiele głośników dobrze zagra w takiej obudowie, a to właśnie główna zasługa niskiego Qts i Fs

Edited by Ape
  • Like 1

Daphile  |  iFi iDSD Nano LE  |  Takstar TS-671

Share this post


Link to post
Share on other sites

Cholera. Chyli będzie kłopot ze względu na to że jestem laikiem. Zrobienie obudowy chciałem zlecić jednocześnie licząc że da się dopasować wymiary do powiedzmy kwadratu w przekroju np 300x300 co wymusza u mnie mój pokój.



Gdzieś znalazłem że głośnik ten najlepiej zastosować: The only reasonable application for a driver with such a is backloaded horn.



Tutaj pomiary

rutcho.com/speaker_drivers/audio_nirvana_super8_cast/audio_nirvana_super8_cast.html



Jeśli nie da się zastosować tego głośnika w sensownie pod względem wymiarów obudowie będę musiał zrezygnować z moich planów.

Edited by szy_a

Share this post


Link to post
Share on other sites

Projekty które wcześniej podałem to właśnie są Back Loaded Horn, w skrócie BLH



Dlaczego 30cm gł to wymóg?

przy okazji nadmienię że obudowy BLH mogą być ustawione blisko ścian, nie muszą stać na środku pokoju, ale są wrażliwe na miejsce w pomieszczeniu, chodzi mody pomieszczenia i Tuby, trzeba eksperymentować z ustawieniem gotowych kolumn w docelowym pomieszczeniu.

Edited by Ape

Daphile  |  iFi iDSD Nano LE  |  Takstar TS-671

Share this post


Link to post
Share on other sites

Szerokość a szczegolnie głębokość powoduje że kolumny stają się kolumnami bliskiego pola bo do miejsca odsłuchowego od kolumny mam około 1,3 m a odstęp między kolumnami około 2,3 m. Pokój około 13 m2 więc możliwości zmiany ustawienia ograniczone .

Jak w dobrze dobranej obudowie tego typu głośnik radzi sobie z niskimi częstotliwościami?

Share this post


Link to post
Share on other sites

Taka wariacja Jericho - Dallas II wygląda bardzo dobrze

głębokość całkowita co prawda się nie zmieniła, ale górna część ma już tylko 36,6cm

to chyba te 6cm przebolejesz



Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )



PS. w 13m2 to bym zmienił głośniki na mniejsze, 13 cm jakiś Fostex, Sonido, także starsze głośniki też są ok, Coral, Philips. Do BLH niskie Qts i Fs

chociaż taki 8" jak masz tez na pewno się odnajdzie, jeżeli wielkość obudowy nie przytłoczy pomieszczenia

to dźwiękowo na pewno będzie ok



Jak w dobrze dobranej obudowie tego typu głośnik radzi sobie z niskimi częstotliwościami?



Musiałbyś posłuchać u kogoś, ciężko tak opisać, to nie jest granie z obudowy zamkniętej, czy z Bass Reflexu.

Tu bas jest specyficzny szybki, barwny, ale nie tłusty, raczej odchudzony

na dobrym SE i odpowiednim materiale muzycznym nie do zastąpienia, do disco, rocka, raczej się nie nadaje.

Pięknie gra także średnica, naturalne instrumenty są niesamowite.

werble, kontrabasy - jak na żywo.

Elektroniczne instrumenty - raczej kicha

Edited by Ape
  • Like 1

Daphile  |  iFi iDSD Nano LE  |  Takstar TS-671

Share this post


Link to post
Share on other sites

Taka wariacja Jericho - Dallas II wygląda bardzo dobrze

głębokość całkowita co prawda się nie zmieniła, ale górna część ma już tylko 36,6cm

to chyba te 6cm przebolejesz



Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )



PS. w 13m2 to bym zmienił głośniki na mniejsze, 13 cm jakiś Fostex, Sonido, także starsze głośniki też są ok, Coral, Philips. Do BLH niskie Qts i Fs







Musiałbyś posłuchać u kogoś, ciężko tak opisać, to nie jest granie z obudowy zamkniętej, czy z Bass Reflexu.

Tu bas jest specyficzny szybki, barwny, ale nie tłusty, raczej odchudzony

na dobrym SE i odpowiednim materiale muzycznym nie do zastąpienia, do disco, rocka, raczej się nie nadaje.

Pięknie gra także średnica, naturalne instrumenty są niesamowite.

werble, kontrabasy - jak na żywo.

Elektroniczne instrumenty - raczej kicha



Ja raz w moim życiu miałem podobne w domu ale przy rozstaniu z pierwszą żoną poszły do piwnicy i ślad za nimi zaginął. Teraz trzeba nowe zrobić.

I tak jak piszesz nic nie dorówna takim konstrukcjom

Wada jest taka, że chce się słuchać tego dość głośno.


Edited by slawek213

Share this post


Link to post
Share on other sites

Taka wariacja Jericho - Dallas II wygląda bardzo dobrze

głębokość całkowita co prawda się nie zmieniła, ale górna część ma już tylko 36,6cm

to chyba te 6cm przebolejesz

A czy ta obudowa pod ten 20 cm jest do zastosowania bez przeróbek?

Share this post


Link to post
Share on other sites



tu chyba niewiele większe pomieszczenie niż Twoje



A czy ta obudowa pod ten 20 cm jest do zastosowania bez przeróbek?



tak bez przeróbek, to jest projekt dla Fostexa 206E, który ma bliźniacze parametry T/S co u Ciebie

  • Like 1

Daphile  |  iFi iDSD Nano LE  |  Takstar TS-671

Share this post


Link to post
Share on other sites

Kurcze ale zagra takie rozwiązanie czy będzie kupa?



Masz wideo, to napisz do gościa i się umów.

Ten typ obudowy to jest dobry do głośników niskotonowych tak do 500Hz a potem można dalej średniotonowym itd.

Jak szerokopasmowiec 20cm brzmi to już inna sprawa. Trzeba to lubić lub nie.

Jeżeli szukasz doskonałego dźwięku i nie masz doświadczenia w budowie kolumn głośnikowych, to pozostaje zakup dobrych głośników seryjnych jak Canton lub inne. Zaoszczędzisz pieniądze i będziesz zadowolony.

Share this post


Link to post
Share on other sites

Jeżeli jeszcze nie zakupiłeś tych Audio Nirvana, to rozważ inna opcję:

Sonido SFR145

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

w ich dedykowanej obudowie

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )



To tez jest obudowa typu BLH, ale sporo prostsza w wykonaniu i ma akceptowalne wymiary.

Te głośniki mają bardzo dobre opinie,

W polsce można nabyć już gotowe konstrukcje oparte na tych planach, a ich test ukazał się w internecie, poczytać warto, umówić się na spotkanie i posłuchanie.



Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Sam bym chętnie posłuchał tego zestawu.

Edited by Ape

Daphile  |  iFi iDSD Nano LE  |  Takstar TS-671

Share this post


Link to post
Share on other sites

Konstrukcja używana chyba przez bodnar. Walczę o 10 cm na dole - chyba nie ma sensu bo tu mam głośnik 20 cm.

Jest jeszcze taki projekt i też na taki głośnik

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

choć głębokość jest ta sama więc bez sensu.....

Share this post


Link to post
Share on other sites

Jeszcze jedno pytanie.






Zakładając, że charakterystyka ułoży się podobnie w mojej konstrukcji - Dallas II, to czy jest sens dodawać wysokotonowy? Może jest sens wstawić jednak delikatną zwrotniczkę i wysokotonókę lub dać wysokotonowy w przeciwfazie i obciąć kondensatorem?

Edited by szy_a

Share this post


Link to post
Share on other sites

Jakiej bys obudowy nie zrobil, to trzeba zrobic rowniez filtr korygujacy. Zrobilem jakas probna symulacje obudowy, ale szkoda ze nie sa podane pelne parametry T-S tego glosnika. To troche komplikuje sprawe.

Share this post


Link to post
Share on other sites

Czyli jeśli już będzie zmontowane i tak będzie trzeba korygować ten szerokopasmowiec? Na czym taki filtr korygujący z reguły polega?



(niskich będzie mało, cholera średnica będzie ok a wysokie będą dziwne - patrząc na wykres)



Aha jeszcze jedno jakie polecacie kable do środka?



Celuję w środek czyli miedź posrebrzaną.



Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )



lub



Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )



a może coś z QEDa ?

Edited by szy_a

Share this post


Link to post
Share on other sites

Czyli jeśli już będzie zmontowane i tak będzie trzeba korygować ten szerokopasmowiec? Na czym taki filtr korygujący z reguły polega?

Jest niewiele takich glosnikow, ktore zapakowane w waska obudowe bedzie mialo wyrownane pasmo. Szczegolnie przy tak niskiej dobroci ponizej 0.2. Gdyby taki glosnik byl zamontowany w duzej odgrodzie czy obudowie z szeroka scianka to inna sprawa. Filtr ma za zadanie wyrownac pasmo, nadac odpowiedni balans miedzy basem, srednimi i wysokimi tonami.



Kablami to sie narazie nie przejmuj, to jest rzecz drugorzedna. Wazniejsze jest poprawne dopasowanie obudowy i wlasnie filtracji niz wymyslne kableki.

Share this post


Link to post
Share on other sites

Ale taka obudowa jest średnio później do ingeręcji jeśli chodzi o wymianę kabli. Powinna być porządnie sklejona a przeciąganie kabli wtedy jest utrudnione lub niemożliwe.

Chyba że nie znam jakiegoś patentu który to w takiej obudowie to umożliwia.

Edited by szy_a
