Lampizacja - na przykładzie PCM1702 dla laików


micha7n

Recommended Posts

Witam

Chciałbym osobiście wykonać lampizację odtwarzacza Denon 755AR, jednak chciałbym kilku rad od osób które już znają temat bardzo dobrze, i mają w tej materii bogatsze doświadczenie.

Układ oparty jest na przetworniku legendarnym i popularnym przetworniku PCM1702, który posiada wyjście prądowe.

Poniżej schemat, jak mialby wyglądać układ na wyjściu z przetwornika - Dwie triody na kanał, układ pracy SRPP ( przez wielu chwalony).

I teraz pytania, czy jest sens robienia układu na lampie 6SN7 ? ewentualnie jakie inne lampy polecacie z doświadczenia?

Jak dobrać odpowiednie wartości elementów, napięcie zasilania?





Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Link to comment
Share on other sites

  • 2 months later...

Witam

Chciałbym osobiście wykonać lampizację odtwarzacza Denon 755AR, jednak chciałbym kilku rad od osób które już znają temat bardzo dobrze, i mają w tej materii bogatsze doświadczenie.

Układ oparty jest na przetworniku legendarnym i popularnym przetworniku PCM1702, który posiada wyjście prądowe.

Poniżej schemat, jak mialby wyglądać układ na wyjściu z przetwornika - Dwie triody na kanał, układ pracy SRPP ( przez wielu chwalony).

I teraz pytania, czy jest sens robienia układu na lampie 6SN7 ? ewentualnie jakie inne lampy polecacie z doświadczenia?

Jak dobrać odpowiednie wartości elementów, napięcie zasilania?





Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )





Robiem ten odtwarzacz kilka razy:



1) wymień zegar ( ja wstawiałem MRelektronik) + odrębne zasilanie zegara;

2) popraw zasilanie ( ja budowałem nowy zasilacz, oddzielne zasilanie C/A); popraw zasilanie na płycie w części cyfrowej oscon + dławiki/ferryty;

3) konwersja I/V pasywna - najlepszy dźwięk uzyskałem przy 70 ohm wartości rezystora;

4) wyjście lampowe z aktywnym obciążeniem na 6N1P;

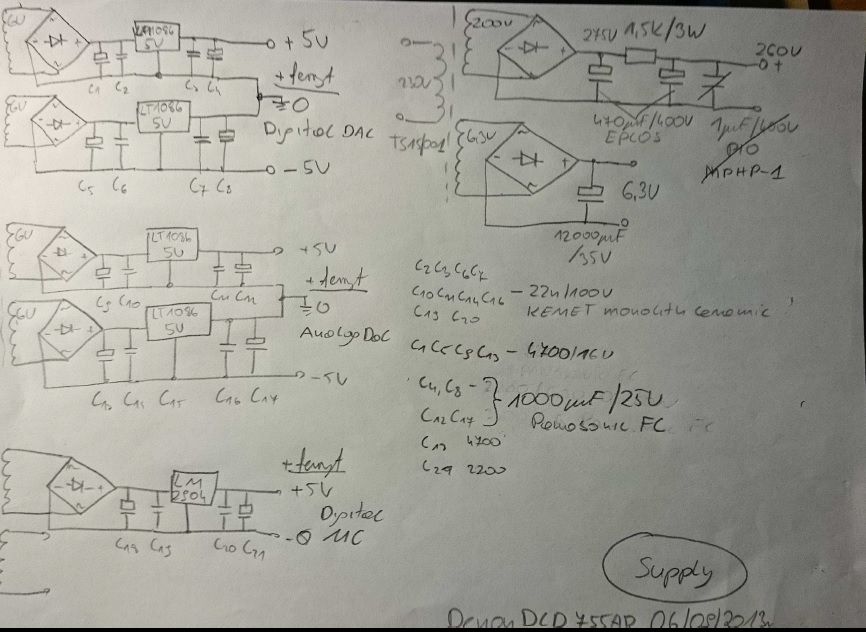

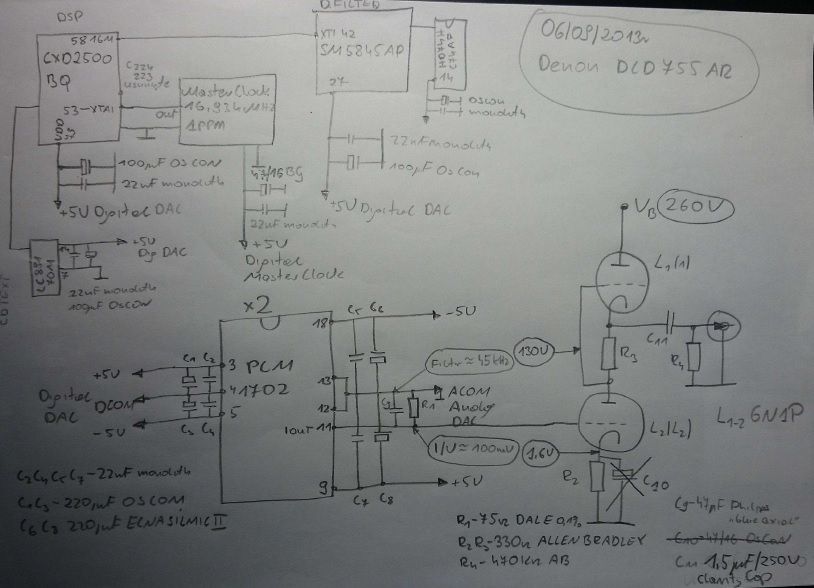

Schematami i wartościami się dzielę - załączam obrazki :-) Instrukcję serwisową DCD 755 mogę przesłać na mail - to duży plik.



Paweł

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )


Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Link to comment
Share on other sites

Problemem jest brum i szum z głośników, wspólny dla obu kanałów, bardzo głośny. Gdzies popełniłem zasadniczy błąd. Robiłem już ten układ 1:1, ale bez łącznia równoległego i było zero brumu/szumu.

Sądzę, że powinieneś wrócić do pierwotnego układu z pojedynczą triodą,

szumy i brumienie jest wynikiem wzbudzenia się układu na wysokich częstotliwościach (daleko poza pasmem akustycznym), można co prawda z tym walczyć ale znacznie prostszym rozwiązaniem jest powrót do pojedynczych lamp i tak ich podwojenie niczego nie wniesie - SRPP ma niską impedancję wyjściową zapewnioną przez sprzężenie zwrotne.

trouvère - czyt. truwer : średniowieczny artysta (poeta, muzyk, ballady, ronda, virelai, śpiewogra)

Truwerzy tak jak i lampy elektronowe to relikty przeszłości.

Link to comment
Share on other sites

Jak łapie dłonią za cokolwiek metalowego (trafo, dławik, masy ) to te nieporządane dzwieki zmniejszają się lekko.

lampy bardzo silnie reagują gdy zbliżam dłoń albo kabel.

Jedna para kabli od żarzenia również bardzo silnie reaguje na dotyk w jednym miejscu, są świsty nie z tej ziemi.



Układ jest wzbudzony na w.cz. (ECC88 i jej pochodne jest lampą szerokopasmową a nie małej częstotliwości) to co opisujesz tylko potwierdza to co napisałem w pierwszym moim poście.

trouvère - czyt. truwer : średniowieczny artysta (poeta, muzyk, ballady, ronda, virelai, śpiewogra)

Truwerzy tak jak i lampy elektronowe to relikty przeszłości.

Link to comment
Share on other sites

Trafa nie mam, jest tylko kondensator 1uf a za nim 220k do masy.

DAC to ad1865, ale nie chciałem zakładać nowego wątku. dlatego tutaj piszę.

Odłączyłęm całą cześć cyfrową (płytkę DAC, AMANERO itp). z zasilania i zostawiłem jedynie żarzenie lamp oraz B+.



Jak łapie dłonią za cokolwiek metalowego (trafo, dławik, masy ) to te nieporządane dzwieki zmniejszają się lekko.

lampy bardzo silnie reagują gdy zbliżam dłoń albo kabel.

Jedna para kabli od żarzenia również bardzo silnie reaguje na dotyk w jednym miejscu, są świsty nie z tej ziemi.



Czy dobrze zrobiłem zmieniając wartość rezystorów z 330R na 180R?

dodaj rezystory antyparazytowe bezpośrednio na siatki. Lutowane wprost do pinu siatki na podstawce. Kilka mm. Nie więcej. Popraw błędy w prowadzeniu masy.



... aha... jeszcze sprawdź czy kondensatory sygnałowe nie są wlutowane odwrotnie.



A tak w ogóle to zamiast 0.22 uf na wejściu to daj 1kohm. Jeśli rezystor kónwersji jest na stałe przy lampie na tej samej płytce pcb to wywal ten set kohm do masy. Korzystniej jest konwersję i/v robić tuż przy lampie.



1 kohm jako antyparazyt tuż na siatce.

Link to comment
Share on other sites

Trafa nie mam, jest tylko kondensator 1uf a za nim 220k do masy.

DAC to ad1865, ale nie chciałem zakładać nowego wątku. dlatego tutaj piszę.

Odłączyłęm całą cześć cyfrową (płytkę DAC, AMANERO itp). z zasilania i zostawiłem jedynie żarzenie lamp oraz B+.



Jak łapie dłonią za cokolwiek metalowego (trafo, dławik, masy ) to te nieporządane dzwieki zmniejszają się lekko.

lampy bardzo silnie reagują gdy zbliżam dłoń albo kabel.

Jedna para kabli od żarzenia również bardzo silnie reaguje na dotyk w jednym miejscu, są świsty nie z tej ziemi.



Czy dobrze zrobiłem zmieniając wartość rezystorów z 330R na 180R?



1) spróbuj napięcia stałego na żarzeniu z kondensatorem, tak z 10kuF (trzeba obniżyć napięcie, najlepiej przed prostownikiem) aby było przy rozgrzanych lampkach około 6,3V;

2) lub symetryzuj napięcie żarzenia dwoma rezystorami do masy - po około 100 ohm. Najlepiej jednak się sprawdza środkowy odczep uzwojenia na masie;

3) po przetworniku daj prosty filtr który odetnie wyższe częstotliwości;

4) zrób ekranowany przewód od DAC do lampy ;

5) przywróć układ do pierwotnej topologii - bez połączenia równoległego "połówek".

Link to comment
Share on other sites

  • 1 month later...

Witam

Chciałbym osobiście wykonać lampizację odtwarzacza Denon 755AR, jednak chciałbym kilku rad od osób które już znają temat bardzo dobrze, i mają w tej materii bogatsze doświadczenie.

Układ oparty jest na przetworniku legendarnym i popularnym przetworniku PCM1702, który posiada wyjście prądowe.

Poniżej schemat, jak mialby wyglądać układ na wyjściu z przetwornika - Dwie triody na kanał, układ pracy SRPP ( przez wielu chwalony).

I teraz pytania, czy jest sens robienia układu na lampie 6SN7 ? ewentualnie jakie inne lampy polecacie z doświadczenia?

Jak dobrać odpowiednie wartości elementów, napięcie zasilania?





Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )



Witam,

Schemat i opis lampizacji DCD-655/755 znajdziesz na mojej stronce:

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Powodzenia,

jareks

Link to comment
Share on other sites





Witam,

Schemat i opis lampizacji DCD-655/755 znajdziesz na mojej stronce:

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Powodzenia,

jareks



OT ; jak zmienić język Twojej stronki na polski?Twoje obudowy zostawiają szczękę w zwisie na długo :) EOT

DIY to przyjemność grzebania w sprzętach.

Link to comment
Share on other sites

Witam,

Schemat i opis lampizacji DCD-655/755 znajdziesz na mojej stronce:

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Powodzenia,

jareks

Po co ten kondensator na wejściu WKWA?



Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Link to comment
Share on other sites

Na wyjściu przetwornika masz wpięty rezystor i/u który w najgorszym przypadku ma kilkaset omów. Zastanów się jaki prąd musiałby przez niego przepłynąć, aby na nim odłożyło się napięcie w jakikolwiek sposób zagrażające układowi scalonemu. Przy okazji po drodze masz np. rezystor anodowy który wyznaczy największy prąd przy hipotetycznym zwarciu siatka-anoda lamy, innych przypadków niebezpieczeństwa nie potrafię sobie wyobrazić.

Ops... mogę: upierdliwca podłączającego rezystor i/u wprost do zasilania anodowego. Ale podejrzewam, że bez szkody dla przetwornika będzie on potrafił rozładować pierwszy elektrolit :D

To co pokazał jareks pozostawię bez komentarza, w internecie jest mnóstwo takich kwiatków. Było nie było każdy ma prawo do pisania do woli, gorzej, że czytają to inni.

Wiedza i doświadczenie przychodzą z wiekiem, najczęściej z wiekiem trumny.

Trochę sensu poproszę.

Link to comment
Share on other sites
