Lampy w CD


gregor8

Recommended Posts

Muszę cię zmartwić. Opampy niestety słychać bardzo wyraźnie i negatywnie. Może masz na myśli bufory lampowe? Te też słychać - tak samo wyraźnie i tak samo negatywnie. Jedno rozwiązanie tnie i szatkuje dźwięk - a drugie próbując to wyleczyć - zamula.

Nie myśl. Jeśli już pomyślałeś, to nie mów. Jeśli już powiedziałeś, to nie pisz. Jeśli już napisałeś, to nie podpisuj. Jeśli podpisałeś, to się nie dziw!

Link to comment
Share on other sites

Najczęściej jak się zabiera z DACa sygnał to się leci prosto na lampy odcinając jego wyjścia od dalszych układów w tym toru odpowiedzialnego za słuchawki. Można oczywiście zrobić to tak, aby wyjście słuchawkowe zostało, a nawet dorobić osobny układ lampowy na słuchawki o ile wystarczy miejsca.

Link to comment
Share on other sites

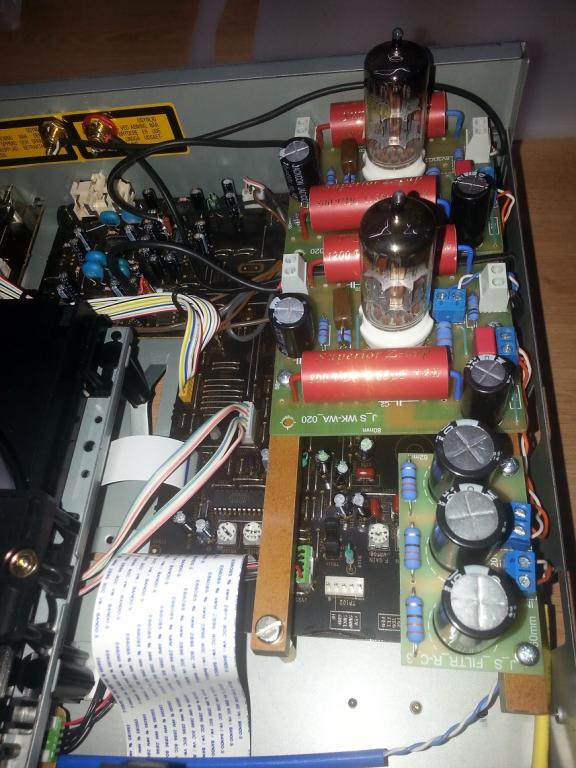

Koledzy, jak to jest z napięciem na wyjściu CD po lampizacji. Mam Denona 655 na lampkach ECC83 i nowe gniazda. Napiecie podawane przez producenta to 2V, czy po lampizacji mogło się zwiekszyc czy odwrotnie? Jak zmierzyc napiecie na wyjsciu, czy zapętlony sygnał 50Hz styknie?? Wyglada to jak na fotkach poniżej. Druga kwestia, to czy zmiana Jantzenów na cos innego dociążyłaby mi dół pasma, który owszem jest zróznicowany ale czasem ginie w ogromenej przestrzeni detali średnicy i wysokich (nie mylić z ostrościa grania).

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )


Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Link to comment
Share on other sites

Koledzy, jak to jest z napięciem na wyjściu CD po lampizacji. Mam Denona 655 na lampkach ECC83 i nowe gniazda. Napiecie podawane przez producenta to 2V, czy po lampizacji mogło się zwiekszyc czy odwrotnie? Jak zmierzyc napiecie na wyjsciu, czy zapętlony sygnał 50Hz styknie?? Wyglada to jak na fotkach poniżej. Druga kwestia, to czy zmiana Jantzenów na cos innego dociążyłaby mi dół pasma, który owszem jest zróznicowany ale czasem ginie w ogromenej przestrzeni detali średnicy i wysokich (nie mylić z ostrościa grania).



ECC83 do lampizacji słabe. Skąd pomysł na tą lampę?



Sygnał wyjściowy po lampizacji może być albo niższy albo wyższy, u Ciebie zakładam wyższy - jaki masz rezystor konwersji? (od pierwszej siatki do masy)



Możesz zmierzyć sygnał na wyjściu 50hz nagrany na płytę.



Jaka pojemność tych Superior Z-Capów tam jest?

Link to comment
Share on other sites

Pomysł nie był mój. Kupiłem juz gotowy projekt w dośc dobrej cenie. Mniejsza z tym. Pojemnosci kond to 2x0,68uF 800V, oraz 2x0,15uF 1200V, chyba tak jakoś, musiałbym rozebrac znowu CD. To tyle co z fotek widze, które zrobiłem. Co do rezystora nie mam pojęcia, przyjrze sie, który to dokładnie??

Link to comment
Share on other sites

Pomysł nie był mój. Kupiłem juz gotowy projekt w dośc dobrej cenie. Mniejsza z tym. Pojemnosci kond to 2x0,68uF 800V, oraz 2x0,15uF 1200V, chyba tak jakoś, musiałbym rozebrac znowu CD. To tyle co z fotek widze, które zrobiłem. Co do rezystora nie mam pojęcia, przyjrze sie, który to dokładnie??



po pierwsze, nie wiem dlaczego są tu 2 kondensatory na stronę. To WKWA czy SRPP?



rezystor, który idzie od nogi DACa do masy.



Ten układ należałoby sprawdzić... prądy, napięcia. No i czemu te ecc83...

Link to comment
Share on other sites

PCB wskazuje na to ze WKWA. Wrzuce zaraz fotki, to moze cos dojrzysz.

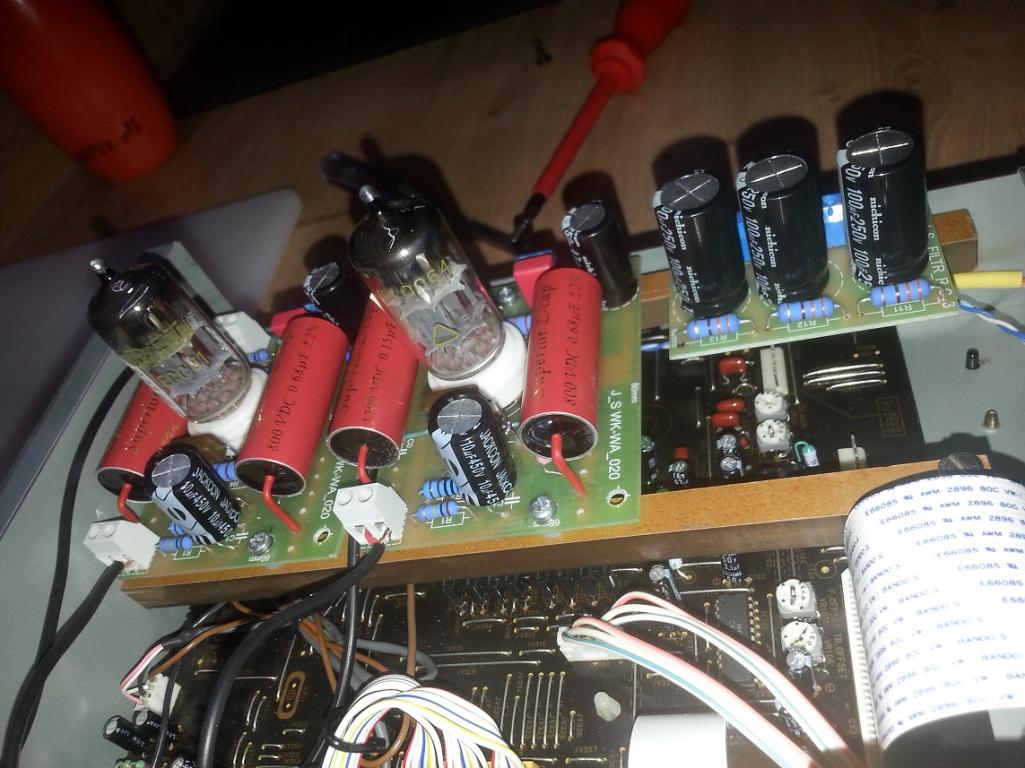

Tak to wygląda. Przepraszam, to ECC 81 :)

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )


Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Link to comment
Share on other sites

Z tego co widzę to na RCA idzie 0,15uF 1200V



To może być powodem niedostatku basu.



Do czego jest wpięty ten odtwarzacz? Znasz impedancję wejścia?



0,15 uF będzie cięło bas już dla impedancji ~50k. A są końcówki, które mają 20k albo i 10k.

Link to comment
Share on other sites

bikerbo - nie znam sie na DIY w elektronice, choc bardzo chciałbym :( podstawy absolutne rozumiem :) Impedancji wejścia nie znam :( Nie wiem jak to zmierzyc prostym multimetrem i przede wszystkim gdzie mierzyć? Moze słusznie twierdzisz, ze te kondy sa nieodpowiedniej wartości, nie wiem, moze warto byłoby wstawic tam cos innego, ale to juz koniecznosc rozmontowania płytki całej aby wylutowac i wlutowac cos innego. Pomijam fakt, ze pewnie zmiana na inna pojemność ( większą, mniejsza?) spowoduje istotne zmiany i koniecznosc ingerencji w dalsze elementy elektroniki. To tylko moje domysły.

Link to comment
Share on other sites

zmierz multimetrem opór pomiędzy masą wzmacniacza (otoczka RCA) a przewodem gorącym RCA (wewnątrz gniazda). Powinieneś w ten sposób zmierzyć rezystancję potencjometru, która będzie dobrym przybliżeniem impedancji wejścia.



Co do wymiany kondensatorów - żadne inne wymiany części nie są potrzebne.



Podaj model wzmacniacza.

I upewnij się, że to te 0,15uF idą na RCA, a nie te 0,68uF (strasznie głupio...). Ogólnie ten układ lampowy wymaga sprawdzenia.



Jak na wyjściu rzeczywiście są 0,15 uF, to na 100% obcinają Ci bas.

Link to comment
Share on other sites

Zapuscilem zapętlone 53Hz i niestety chyba miernik mam do dupy bo pokazywało na wyjściu na gniazdach RCa cedeka cos pomiedzy 1,5v a nawet do 4,5v, lub wzglednie cos nie styka. Wzmacniacz z jaka to będzie grac to końcówka M2. Pre - brak, chce aby cedek narazie to sterował jakoś. Co do kondensatorów, prześledziłem ściezki i do gniazd ida przewody jeden z jednego bieguna 0,68Uf a drugi z bieguna drugiego 0,15Uf - bez sensu.

Link to comment
Share on other sites

To pewnie gra nie warta świeczki bo np. W przypadku zmiany na inne lampy trzeba by zmienic zasilanie itp



nie, to nie prawda, po pierwsze - lampy to najmniejszy problem, po drugie - zmiana zasilania przy małych prądach i zasilaczu CRC opiera się na zmianie pojedynczych rezystorów.



ze zdjęcia nie wynika, że jeden kanał ma wyjście na RCA kondensatorem 0,68 a drugi 0,15.

Link to comment
Share on other sites

Muszę dac to komuś do przerobienia albo na probe wstawic inne kondy. Źle zrozumiałeś jest z tego co widze tak. Jeden kanal bierze plus z jednego konda a minus z drugiego. Posłużyłem sie w uproszczeniu polaryzacja; )



minus to bierze z masy, a to, że drugi kondensator też idzie to masy to już inna sprawa :)

Link to comment
Share on other sites

Guest

(Konto usunięte)

Muszę cię zmartwić. Opampy niestety słychać bardzo wyraźnie i negatywnie. Może masz na myśli bufory lampowe? Te też słychać - tak samo wyraźnie i tak samo negatywnie. Jedno rozwiązanie tnie i szatkuje dźwięk - a drugie próbując to wyleczyć - zamula.



Bufor jako pre też zamula...?

Link to comment
Share on other sites

Bufor jako pre też zamula...?



Pre to pre - ma inną funkcję, zasilanie, budowę :-)



Napisałem o (na ogół dość uniwersalnych) buforach - będących zewnętrznymi urządzeniami, swego czasu dość "modnymi" :-)



Sam mam lampy na wyjściu daca i lampowe pre - więc mniej-więcej wiem jak coś grać na lampach potrafi. Mam też drugi egzemplarz tego samego daca z buforem na podobnych lampach, robiony wg standardowych zasad (min zasilania) - jest przepaść :-)

Nie myśl. Jeśli już pomyślałeś, to nie mów. Jeśli już powiedziałeś, to nie pisz. Jeśli już napisałeś, to nie podpisuj. Jeśli podpisałeś, to się nie dziw!

Link to comment
Share on other sites

Guest

(Konto usunięte)





duża impedancja wyjścia, duże wzmocnienie, które akurat jako stopień analogowy do DACa nie jest potrzebne. nie znam żadnego DACa, który potrzebowałby tak dużego wzmocnienia aby uzyskać ~2V na wyjściu.



A jako Bufor pre i za nim tranzystorowa końcówka

Link to comment
Share on other sites

A jako Bufor pre i za nim tranzystorowa końcówka



moim zdaniem średnio. widziałbym za ecc83 coś ma bardzo dużą impedancję wejścia (500k-1M)

ja ecc83 dałbym tylko w miejscu, gdzie następna w torze jest inna lampa.



oczywiście na pewno znajdą się zwolennicy ecc83 i się nie zgodzą ze mną.

Link to comment
Share on other sites

Guest

(Konto usunięte)





moim zdaniem średnio. widziałbym za ecc83 coś ma bardzo dużą impedancję wejścia (500k-1M)

ja ecc83 dałbym tylko w miejscu, gdzie następna w torze jest inna lampa.



oczywiście na pewno znajdą się zwolennicy ecc83 i się nie zgodzą ze mną.



Spoko...z ciekawości pytam...

A jak to przekłada się według Ciebie na dźwięk..?

Link to comment
