Za duża pojemność kondensatorów ?


gressi

Recommended Posts

Mam chińskiego daca ak4118 + 2x ak4490 . Ponieważ nadszedł czas na zapakowanie go do obudowy i sugerując się napisami na pcb zmieniłem ( poleciłem zmianę ) kondensatorów z 4x4700 uF 35 V na 4x6800 uF 50 V . I przestało działać ! Tyle że dalej ( laik !) są dwa rubycony 3300 uF, mimo napisu na pcb 2200uF . Czy zwiększenie pojemności kondensatorów mogło mieć znaczenie ew. jakie skutki ? Czy też szukać innych przyczyn ?Z góry dzięki za wszelkie sugestie !

Link to comment
Share on other sites

Zwiększ stałą czasową RC w obwodach RESET / power_good przy kostkach cyfrowyc i będzie OK.

Zajrzyj do specyfkacji pdf tych kostek. Poszkaj pinów które się nazywają "reset".

Zobaczysz, że do nich jest podpięte R oraz C.

ta stała czasowa RC jest teraz, po zwiększeniu wołowatości i startu zasilacza, zbyt krótka.

Zwiększ stałą czasową. Opóźnij chwilę "uwolnienia" resetu i będzie git.

Link to comment
Share on other sites

Witam



A ja poproszę o zdjęcia lutów oraz zdjęcia wlutowanych kondensatorów chodzi o nóżki.



Pozdrawiam Romek

zdjęcia :

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )


Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Link to comment
Share on other sites

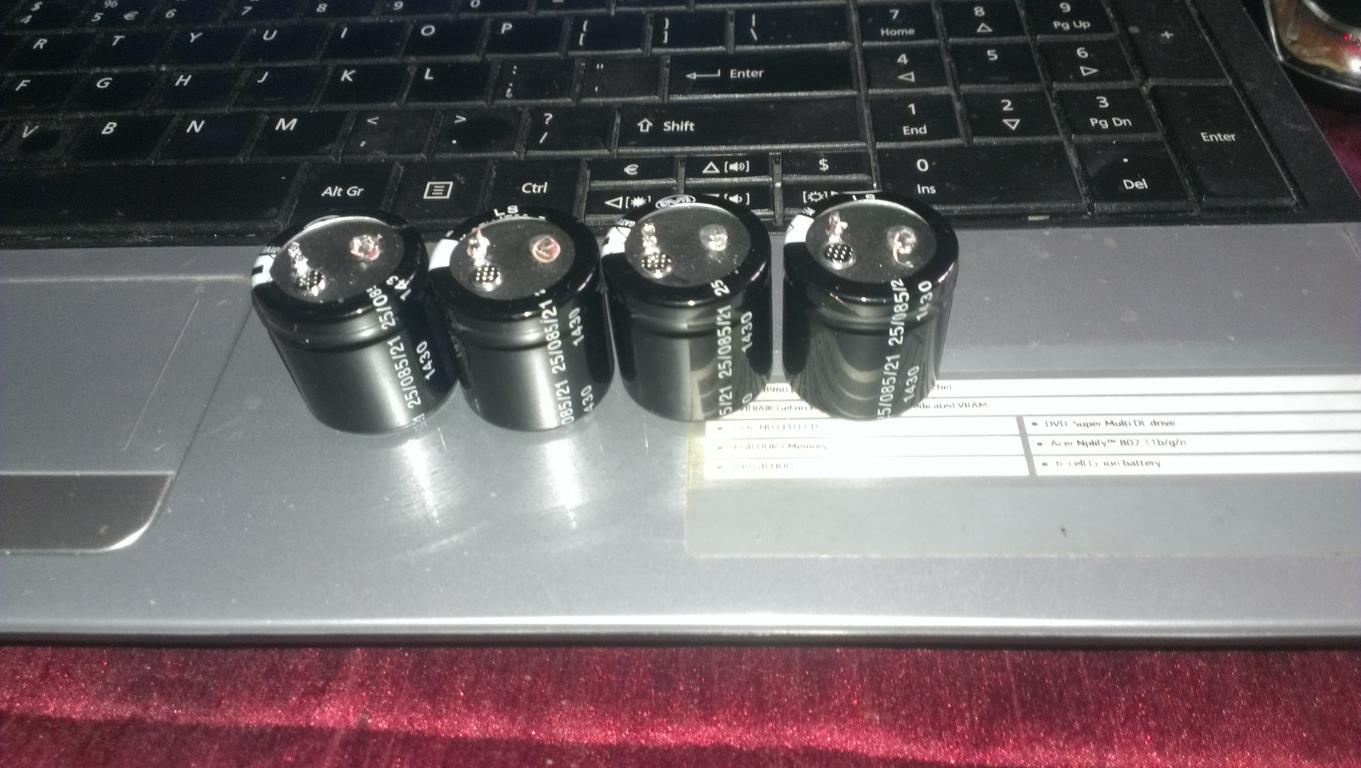

Dokładnie jak piszesz wylutowanych,mój błąd.

wylutowane



Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

wylutowane

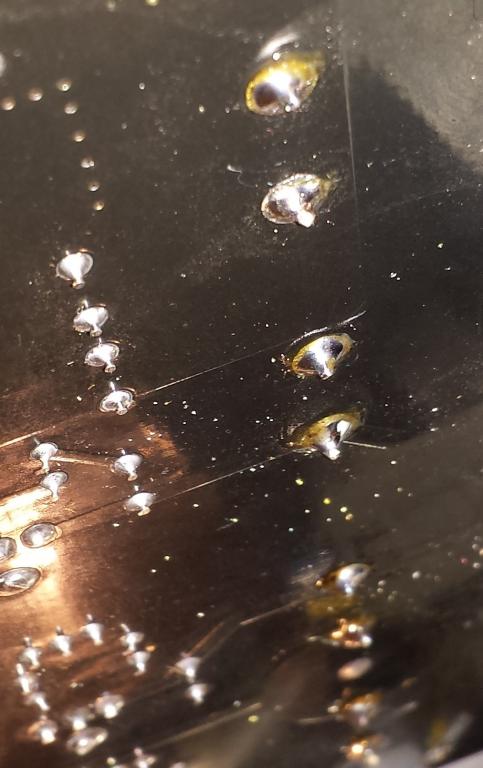

Chyba jest coś na rzeczy . Mam nadzieję , że lepsze fotki


Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Link to comment
Share on other sites

wylutowane



Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Chyba jest coś na rzeczy . Mam nadzieję , że lepsze fotki



Mam złą wiadomość :D. przepraszam, nie mogłem się powstrzymać od uśmiechu



wyrwałeś ścieżki :(



Gratulacje dla Harrego za ślepą ale trafną diagnozę

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Link to comment
Share on other sites

Widać wyrwane fragmenty ścieżki lub pola lutowniczego na stronie górnej płytki (pomiędzy płytką a kondensatorem).

Dzieje się tak, gdy ktoś wyrywa kondensator a lut nie jest dostatecznie przetopiony.

Po prostu "fachowiec" "na chama" powyrywał kondensatory i należałoby go pociągnąć do odpowiedzialności za zniszczenie urządzenia. Naprawa jest możliwa, ale trudna i nie zgodna z "duchem audiofilskim" a polega na odbudowie uszkodzonych ścieżek przez nalutowanie drutu odpowiednio ukształtowanego do dawnej ścieżki. To płytka dwustronna, więc taka naprawa jest trudna i może się nie powieżć, bo podczas lutowania nóżki kondensatora może się odlutować w innym miejscu, a pod kondensatorem nie ma do tej "plomby" dostępu.

Moim zdaniem wymiana kondensatorów była pozbawiona sensu, bo dac i tak nie wymaga aż tak wielkich pojemności filtrujących- to nie wzmacniacz i nie żre takiego prądu.

Link to comment
Share on other sites

Tyle , że nie ja , jak się nie znam , to nie dotykam - pan z zakładu rtv :( . Da się coś z tym zrobić ?



nie wierzę, że koleś ci dał takie kondensatory bez chociażby ukrycia śladów - ale debil...



naprawa prosta, ale wymagana precyzja i trzeba podorabiać ścieżki

Link to comment
Share on other sites

hmm.. no właśnie :) jak kolega wyzej napisał dac nie zre tyle prądu co wzmacniacz wiec potrzeba wymiany kondensatorów na większe pojemności trochę mija sie z celem :) inaczej natomiast sprawa wyglądałaby gdyby kondensatory były audiofilskie :):P ps. również brawo dla pana z zurt-u :P

Link to comment
Share on other sites

Paprak wziął na klatę zniszczenie sprzętu? Ja bym mu zostawił trupa za zwrot pełnych kosztów.



Jak się wypiera, zrób mu antyreklamę we wszelkich możliwych mediach :-/

Miałem tak kiedyś z serwisem "komórkowym", twierdzili, że wsio ok, choć telefon był u nich 4x (ciągle się wieszał). Dopiero, jak napisałem maila, że będę im robił "reklamę" we wszelkich możliwych "forach telefonicznych", a mi nie podskoczą, bo mam "podkładkę"-skany wszystkich papierów przyjęcia/ oddania telefonu i nikt mi prawnie nie zabroni opisywać swojego przypadku, wymienili łaskawie telefon na nowy.
