Strop na belkach drewnianych-izolacja akustyczna i poprawa akustyki


belfi

Rekomendowane odpowiedzi

Witam

Ruszam z wykończeniem nowego lokum.

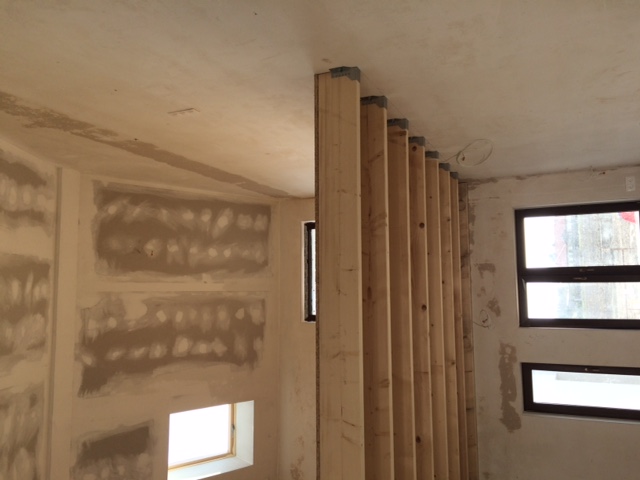

Planuję zbudować kino w części dziennej. Nad całym parterem będzie strop drewniany, przedłużymy istniejąca antresolę. Belki grubość 25cm, widoczne na zdjęciach. Cała powierzchnia na dole: salon, kuchnia, jadalnia to otwarta przestrzeń 35m2. Cześć salon/kino to ok 14,3m2 ( 3,1x 4,6)



1 sprawa: jak zbudować strop aby zapewnić maksymalną izolację miedzy kondygnacjami.

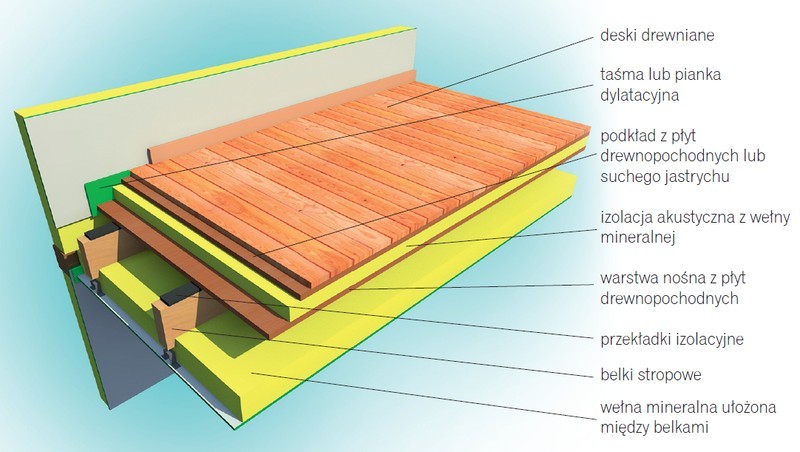

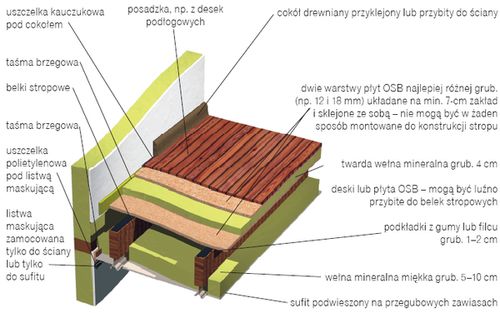

W necie jest sporo przykładów ze zdjęciami przekrojów. Doradźcie na co szczególnie zwrócić uwagę.



2 sprawa: na pewno izolując strop użyjemy dużej ilości wełny, chciałbym wykorzystać ją do poprawy akustyki wewnątrz pomieszczenia. Można np odsłonić cześć płytami perforowanymi Nida sonic:

Czy na całości pow kina?, czy mniej? Ile?

Wykonawca pokazywał mi próbki materiałów do sufitów napisanych, tez są tu materiały perforowane.

Co lepsze?



Dodatkowo myślałem żeby ścianę z ramowym ekranem zrobić tapicerowaną, tzn z paneli z wełny PT80 grubości 5cm obitych materiałem. Całość miała by wymiar ok 300cm na 240cm.

Czy przy dużej powierzchni akustycznego sufitu mam to sens?



Dziękuje za wszelki pomysły

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )





Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Odnośnik do komentarza
Udostępnij na innych stronach

Wszelkie zabiegi, które planujesz raczej wpłyną na tłumienie ( odbicie ) powyżej 100Hz . Obawiam się, że taki strop - drewniano-pochodny nadal nie będzie dobrą izolacją dla niższego basu. Dlaczego nie strop betonowy ?

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Odnośnik do komentarza
Udostępnij na innych stronach

Dom, kupiony od dewelopera, w planie była tylko antresole. Przedłużamy ją żeby zyskać metry.

Chce uzyskać najlepszy efekt jaki się da w tych warunkach. Mam świadomość że najniższych nie odizolujemy.

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Odnośnik do komentarza
Udostępnij na innych stronach

Wrzuciłeś 2 przykłady większość propozycji jest mniej lub bardziej zbliżona do tego.



1. przekładki z gumy to dość istotny element, ale ciężko mi wypowiedzieć się jakiej powinna być gęstości. Bo jest to zależne od masy która na niej spoczywa. Kwestia by dźwięk nie przenosił się po legarach na ściany. Inna kluczową kwestią jest, że ściany na której mocowane są belki będą mostem akustycznym dla dźwięku. Mimo że będziesz miał dobrą podłogę dźwięk będzie przemieszczał się po ścianie na niższą kondygnację. Co zabawne będzie wtedy również będzie przenosił się po belkach. Stąd przy poważnych kwestiach izolacyjnych należy brać wszystkie powierzchnie w pomieszczeniu, które ma być odizolowane od reszty.



2. fachowo powinieneś to policzyć, są kalkulatory dla tego typu rozwiązań, gdzie przy założonym metrażu ilość powierzchni perforowanej powinna sprowadzić czas pogłosu w pomieszczeniu do oczekiwanego. Jeśli chcesz to zrobić dobrze to zbliżasz się do projektu, który powinien określić działania i ich efekty. Oczywistym będzie korekta podczas realizacji. Muszę Cię zmartwić, że tutaj naprawdę potrzeba tęgiej głowy, pracowni by miało to ręce i nogi. Na forum nie znajdziesz takiej osoby. Musiał byś mieć architekta który współpracuje z poważną pracownią. Bo zdarzają się ludzie którzy biorą potężne pieniądze i metody ich pracy są przynajmniej dyskusyjne.



Wstawianie paneli z wełny o grubości 5 cm z pt 80 mija się z celem.



Wszystko się sprowadza do pytania, co tak naprawdę planujesz osiągnąć.



Powiem Ci jak ja to widzę.

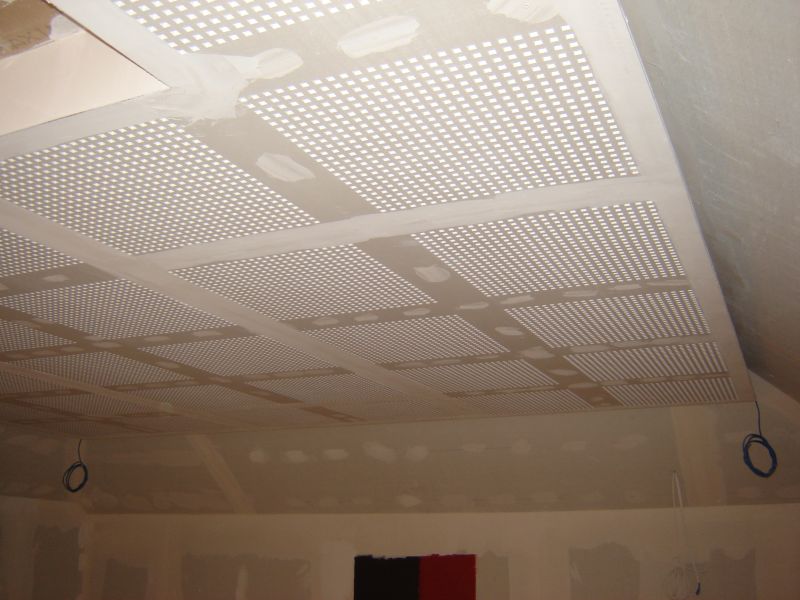

W/w konstrukcje stropu są ok, choć ja mam wątpliwości co do perforacji względem bezpośredniej izolacji stropu, obniża to jego izolacyjność. Więc można rozważyć by powierzchnia która ma być perforowana była na zasadzie wyspy z większą grubością wełny. Wełnę mineralną dobieraj po parametrach a nie po nazwie, lub polecanej na forum.



Na parterze rozważ wylewkę np na styropianie, wełnie (technika do wyboru) z dylatacją przy ścianie, powinno to zmniejszyć przenoszenie się drgań na wyższe kondygnacje. Kwestia zabudowy ścian też nie jest prosta.

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Odnośnik do komentarza
Udostępnij na innych stronach

2 sprawa: na pewno izolując strop użyjemy dużej ilości wełny, chciałbym wykorzystać ją do poprawy akustyki wewnątrz pomieszczenia. Można np odsłonić cześć płytami perforowanymi Nida sonic

Tego nie można łączyć. Warstwa izolacyjna stropu musi być szczelną "kanapką". Do niej dopiero podwiesza się sufit akustyczny na odpowiedniej wysokości konstrukcyjnej, zalecana to zwykle przynajmniej 20 cm aby zapewnić równomierne tłumienie w szerokim paśmie.



Przyjrzyj się realizacjom 4soundu, może coś zainspiruje:



Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Odnośnik do komentarza
Udostępnij na innych stronach

fachowo powinieneś to policzyć, są kalkulatory dla tego typu rozwiązań, gdzie przy założonym metrażu ilość powierzchni perforowanej powinna sprowadzić czas pogłosu w pomieszczeniu do oczekiwanego. Jeśli chcesz to zrobić dobrze to zbliżasz się do projektu, który powinien określić działania i ich efekty. Oczywistym będzie korekta podczas realizacji. Muszę Cię zmartwić, że tutaj naprawdę potrzeba tęgiej głowy, pracowni by miało to ręce i nogi. Na forum nie znajdziesz takiej osoby. Musiał byś mieć architekta który współpracuje z poważną pracownią. Bo zdarzają się ludzie którzy biorą potężne pieniądze i metody ich pracy są przynajmniej dyskusyjne.

na pewno pomiary, projekt itd byłyby najlepszym rozwiązaniem, raczej się nie zdecyduję.

chcę zastosować się do ogólnych zasad poprawy akustyki w pomieszczeniu.

w obecym mieszkaniu duzo poprawiłem robiąc samemu panele z wełny (w mojej galerii)



Wstawianie paneli z wełny o grubości 5 cm z pt 80 mija się z celem.

mimo że bedzie to duży panel o powierzchni 300x240?

ważniejsza jest w tym przypadku grubość samego panela?



Tego nie można łączyć. Warstwa izolacyjna stropu musi być szczelną "kanapką". Do niej dopiero podwiesza się sufit akustyczny na odpowiedniej wysokości konstrukcyjnej, zalecana to zwykle przynajmniej 20 cm aby zapewnić równomierne tłumienie w szerokim paśmie.

ok

te 20 cm to masz na myśli 10cm wełny i 10cm pustki?

o 20 cm nie obniżymy niestety sufitu

teraz belki wiszą na 275cm, dojdzie płyta żeby zamknać "kanapkę", myslę że realnie o 10cm w dół



co myślicie o sufitach napinanych które przykryły by dodatkową wełnę od spodu?

dotykałem próbek, jest to cieniutki materiał który chyba nawet bez perforacji nie stanowi zbyt duzęj przeszkody dla dźwięku



Wszystko się sprowadza do pytania, co tak naprawdę planujesz osiągnąć.



przeraż mnie pogłos i podbicia w pustych dużych pomieszczeniach, chce na pewno obniżyć pogłos i uzyskać wyrównanie w szerokim paśmie.

przypominam że chce pójść typowo w kino,

planuję zmienić kolumny z jamo concert na Jamo D600, 90% filmy, ale sprawa sprzętu to na inny temat

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Odnośnik do komentarza
Udostępnij na innych stronach

te 20 cm to masz na myśli 10cm wełny i 10cm pustki?

Na przykład.



o 20 cm nie obniżymy niestety sufitu

teraz belki wiszą na 275cm, dojdzie płyta żeby zamknać "kanapkę", myslę że realnie o 10cm w dół

A jaka jest grubość tych belek w pionie?

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Odnośnik do komentarza
Udostępnij na innych stronach

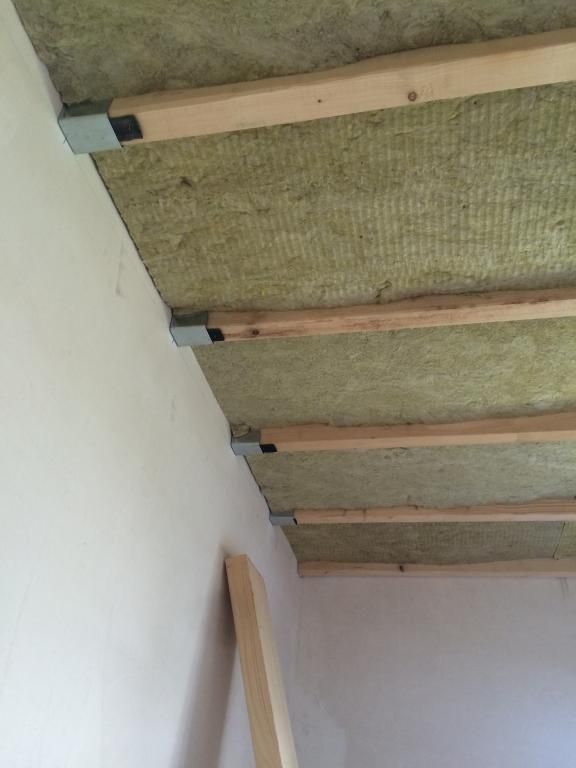

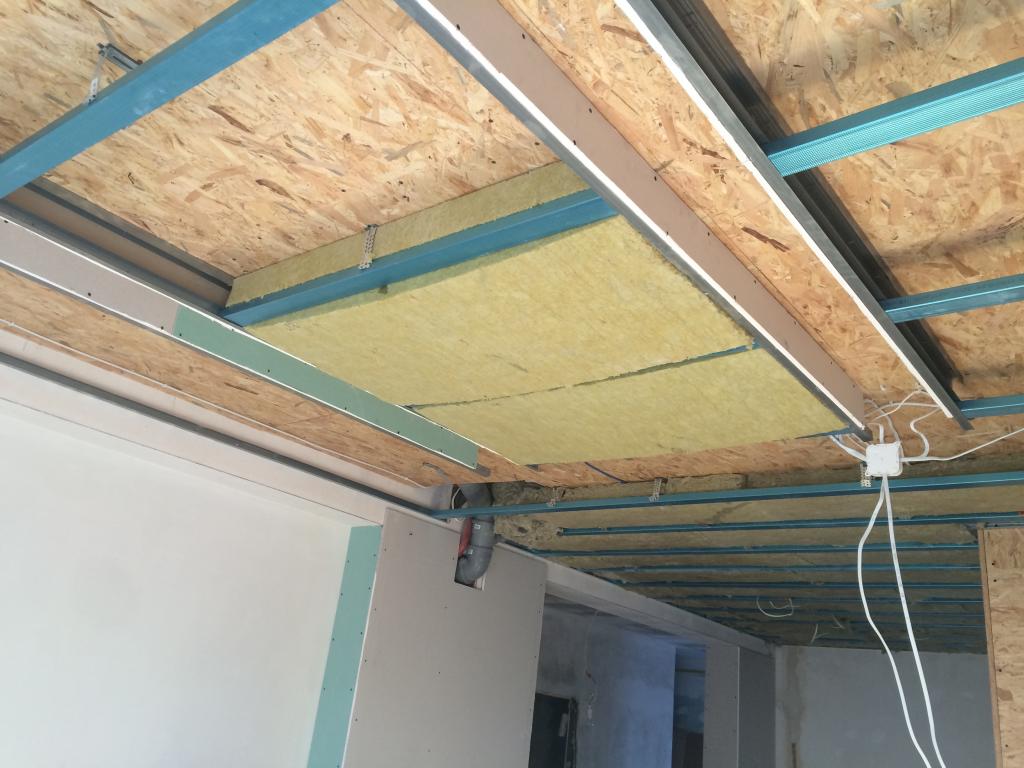

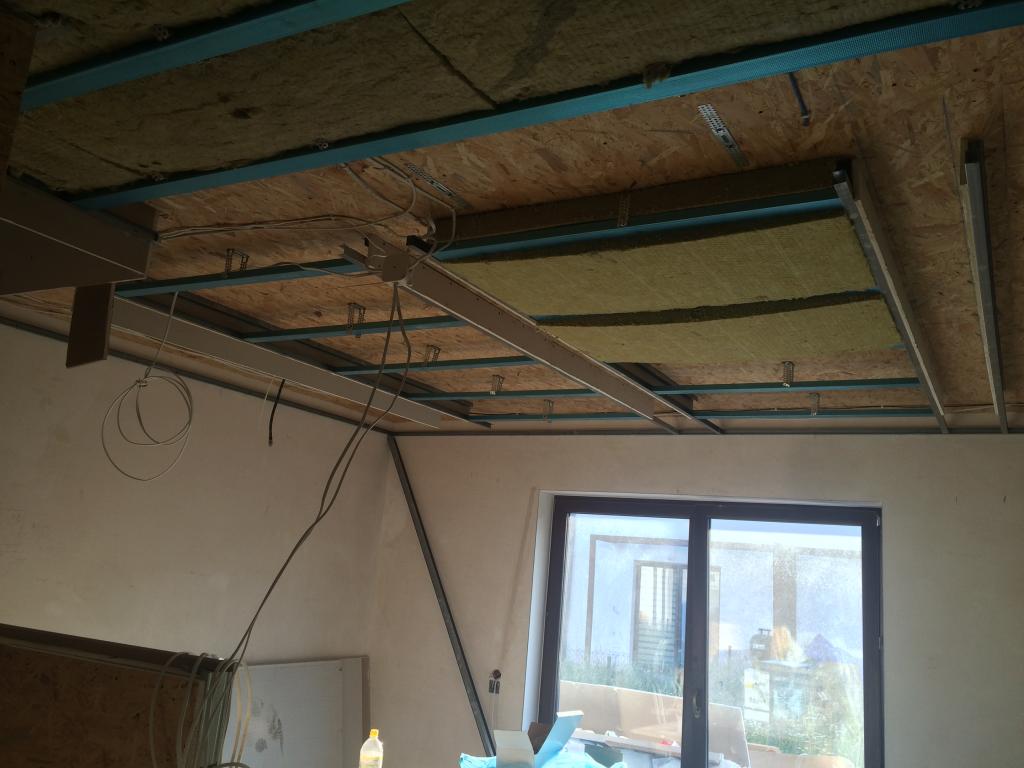

To może przestrzeń między belkami wykorzystać a warstwy izolacyjne dać nad nimi?

w górę mozemy pójść co najwyżej tak jak pokazują powyższe przekroje, zamotowane są już np kaloryfery, a na górze za wyko nie jest ze skosami, nie mogę tam zabrać cm.



widzę dwie opcje:



1. zamykam "kanpakę" np w połowie wyskości belek (pomiędzy nimi), wtedy poniżej daję warstwę wełny z pustką i zamykam to perforowaną płytą. Nie obniżam sufitu ale przegoda izolacyjna jest cieńsza.



2, zamykam "kanapke" na całej wyskości belki i obniżam dodtkowo suift o 10-12cm, wypełniam wełną i zamykam perforowaną płytą, co będzie właściwym ustrojem, Dużo więcej wełny w warstwie izolującej



co tym myślicie?

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Odnośnik do komentarza
Udostępnij na innych stronach

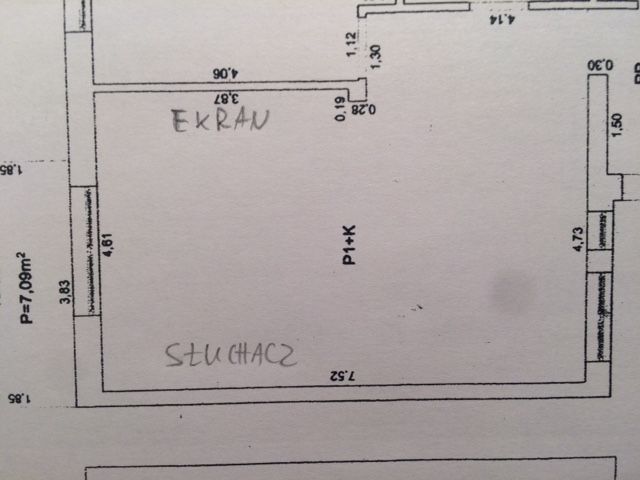

A na ścianach też będziesz mógł dać ustroje?

tak,

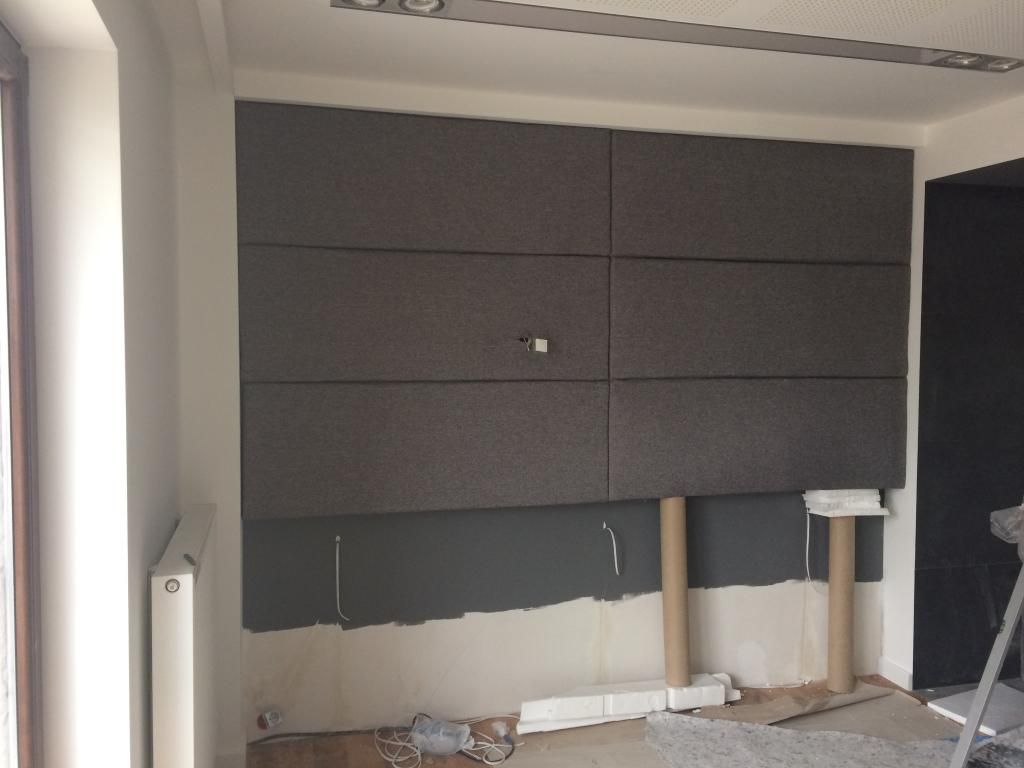

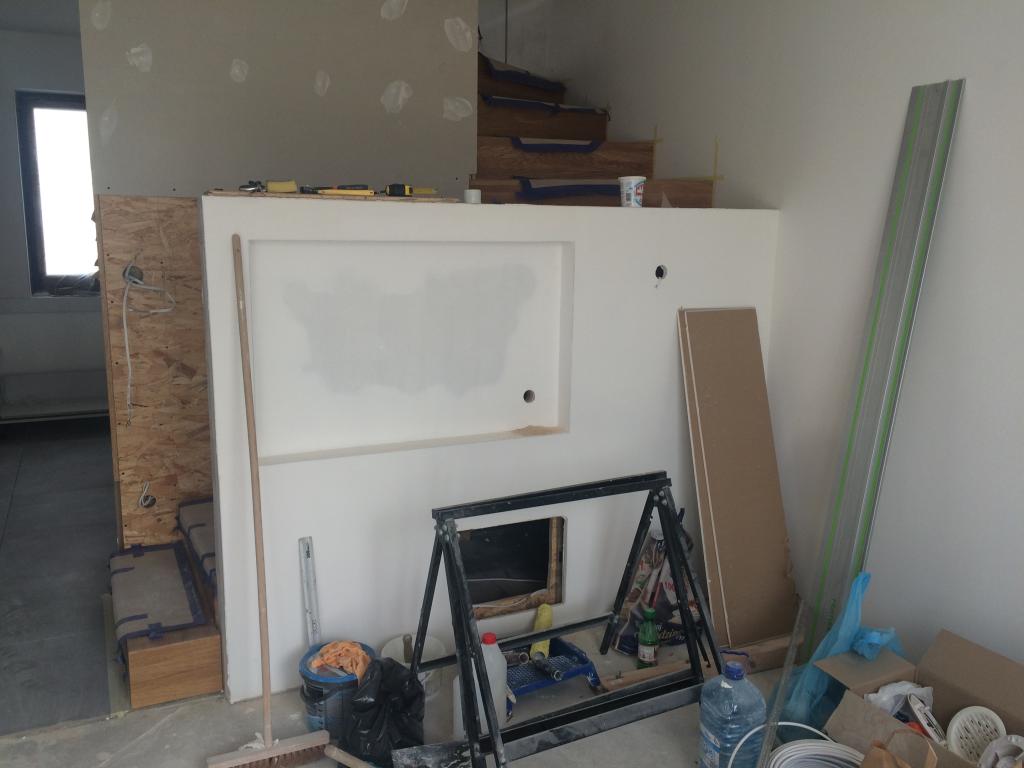

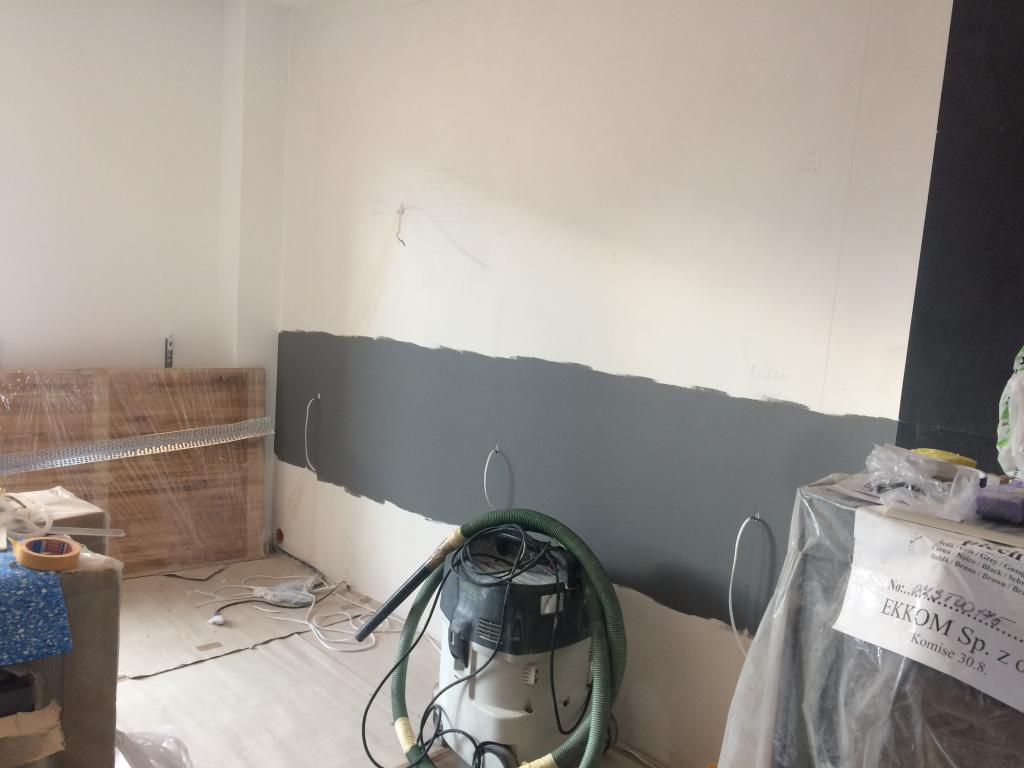

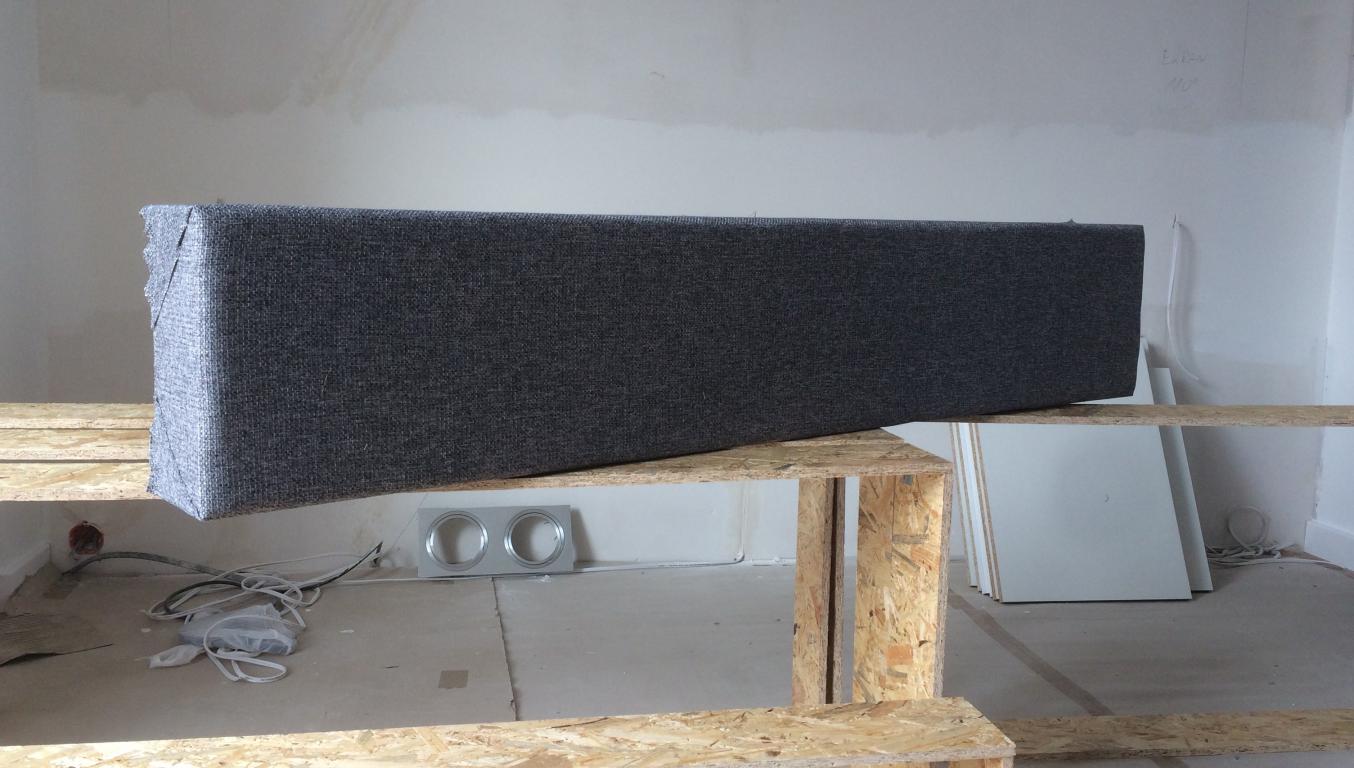

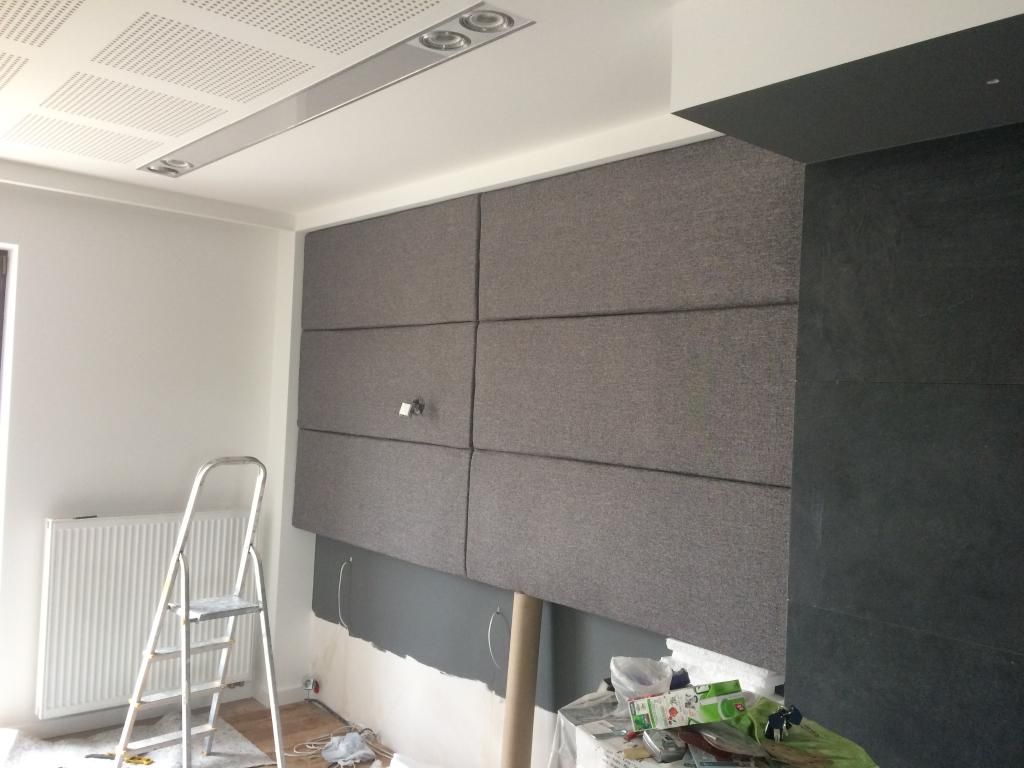

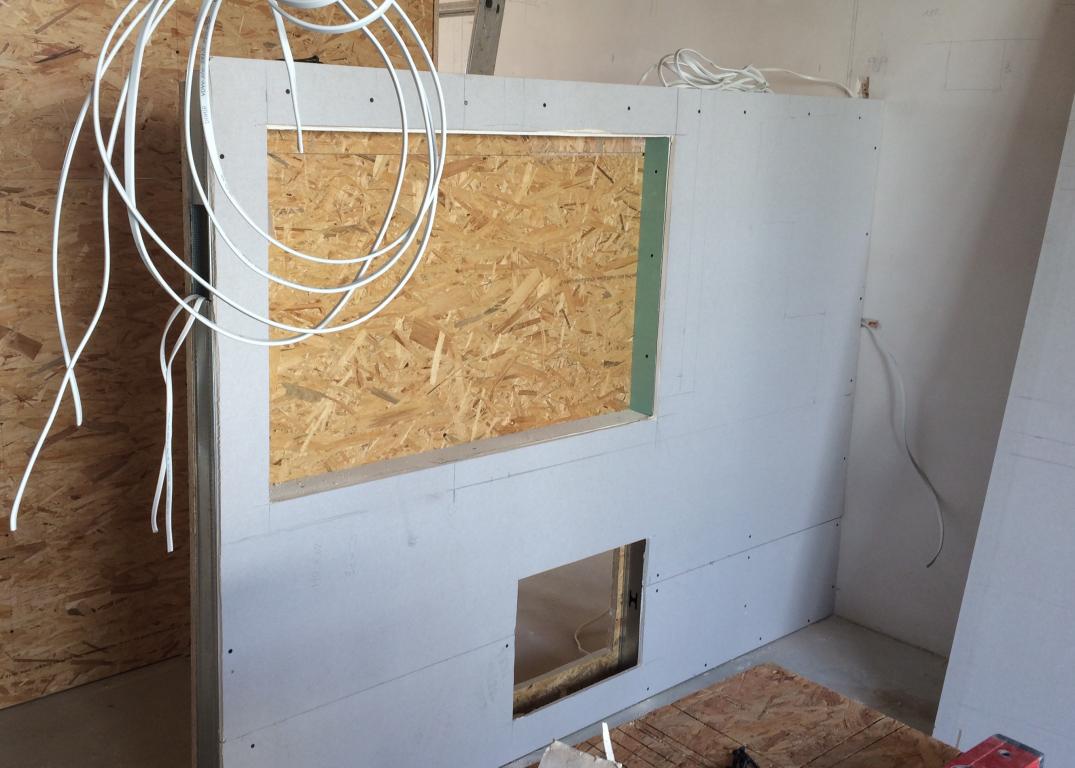

planuję duży ustrój, 300x 240cm składających się z mniejszych paneli z wełny gr 5cm, może 10cm obitych materiałem (jak na zdjęciu z sypialni), ta ściana z ekranem jest wnęką o głębokości 19cm, wiec jest miejsce.

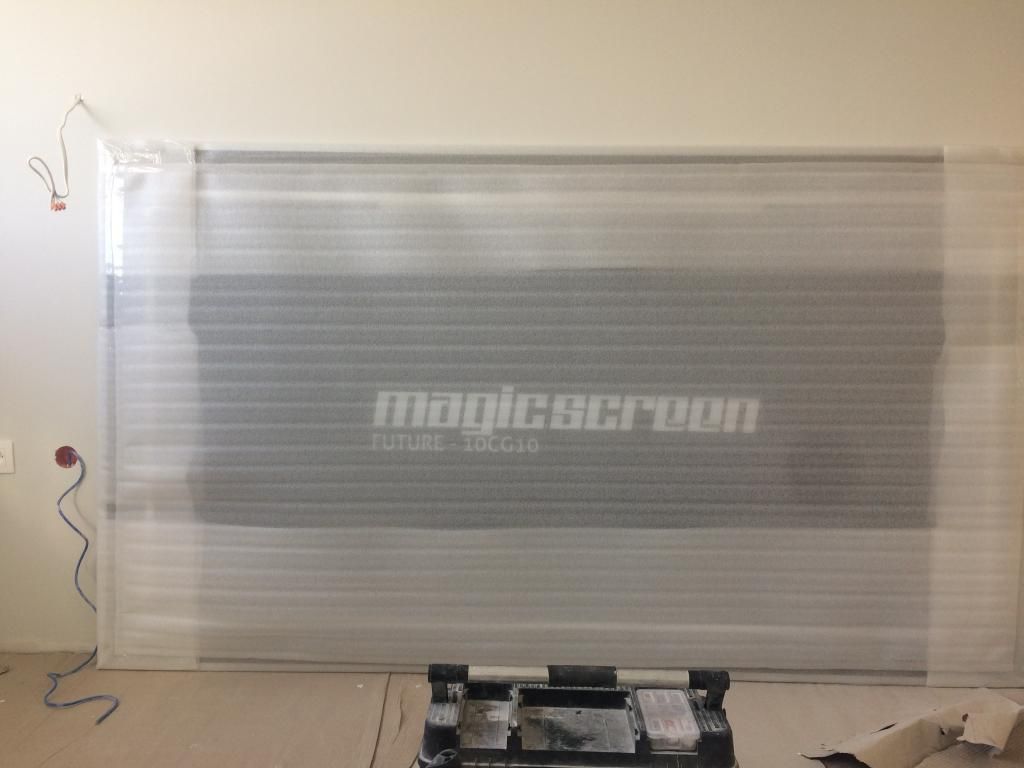

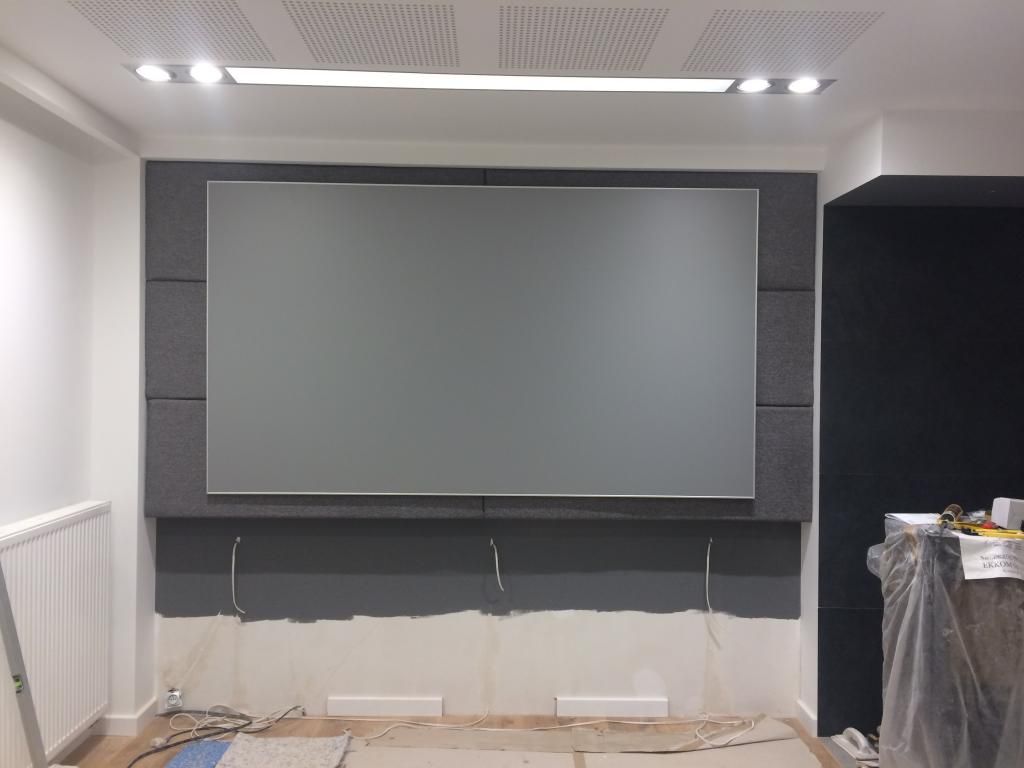

Na tym będzie wisiał ekran ramowy (100" a nie 110' jak jest rozrysowany) i planowane głośniki Jamo D600, (poglądowy szkic)

na scianie za słuchaczem na pewno coś rozpraszającego

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )



Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Odnośnik do komentarza
Udostępnij na innych stronach

Jeżeli adaptujesz cały sufit to moim zdaniem na ścianach jest sens dawać ustroje tylko w dolnej części - wszystkie odbicia idące w górną półsferę w końcu muszą trafić w sufit.

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Odnośnik do komentarza
Udostępnij na innych stronach

ponawiam pytania:

Użytkownik arczi87 dnia 29.02.2016 - 00:19 napisał

Wstawianie paneli z wełny o grubości 5 cm z pt 80 mija się z celem.

mimo że bedzie to duży panel o powierzchni 300x240?

ważniejsza jest w tym przypadku grubość samego panela?



widzę dwie opcje:



1. zamykam "kanpakę" np w połowie wyskości belek (pomiędzy nimi), wtedy poniżej daję warstwę wełny z pustką i zamykam to perforowaną płytą. Nie obniżam sufitu ale przegoda izolacyjna jest cieńsza.



2, zamykam "kanapke" na całej wyskości belki i obniżam dodtkowo suift o 10-12cm, wypełniam wełną i zamykam perforowaną płytą, co będzie właściwym ustrojem, Dużo więcej wełny w warstwie izolującej



co tym myślicie?

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Odnośnik do komentarza
Udostępnij na innych stronach

Cała rzecz sprowadza się do tego. co chcesz osiągnąć.



Jeśli chodzi o sufit, to jak już opcja 2, choć osobiście nie policzę Ci ile stracisz na izolacyjności stropu (perforacja). No ale zyskasz na akustyce salonu na parterze.



Co do paneli z wełny, to spokojnie.jest to element na później, ocenisz sytuację względem sufitu (na ucho lub pomiar (: ).



Powierzchnia paneli jest kluczowa jeśli mówimy o realnym wpływie na pomieszczenie. Grubość oraz AFR określa Ci jak będzie wyglądać pochłanianie takiego rozwiązania. Zabawa polega na tym by zmaksymalizować pochłanianie najniższych częstotliwości.

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Odnośnik do komentarza
Udostępnij na innych stronach

Zabawa polega na tym by zmaksymalizować pochłanianie najniższych częstotliwości.

Od tego jest masa w przegrodzie. Chyba że ktoś ma miejsce na warstwę wełny o grubości równej ćwiartce długości fali...

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Odnośnik do komentarza
Udostępnij na innych stronach

<br />Od tego jest masa w przegrodzie<br />



o jakiej masie w ktorej przegrodzie w tym omawianym przypadku mowimy?



<br />Co do paneli z wełny, to spokojnie.jest to element na później, ocenisz sytuację względem sufitu (na ucho lub pomiar (: ).<br /> <br />



+1

sufit, z reguly najmniejszy parameter (wymiar) w pomieszczeniu, czesto jest najskuteczniejszym sposobem w adaptacji/poprawianiu akustyki, a 'reszte' mozna dorobic panelami nasciennymi.

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Odnośnik do komentarza
Udostępnij na innych stronach

Cała rzecz sprowadza się do tego. co chcesz osiągnąć.

przeraż mnie pogłos i podbicia w pustych dużych pomieszczeniach, chce na pewno obniżyć pogłos i uzyskać wyrównanie w szerokim paśmie.

przypominam że chce pójść typowo w kino,

planuję zmienić kolumny z jamo concert na Jamo D600, 90% filmy, ale sprawa sprzętu to na inny temat



sufit, z reguly najmniejszy parameter (wymiar) w pomieszczeniu, czesto jest najskuteczniejszym sposobem w adaptacji/poprawianiu akustyki, a 'reszte' mozna dorobic panelami nasciennymi.

myslę że tak duży ustrój jakim będzię sufit nad częścią salonu wniesie dużo dla czasu pogłosu i ogólnej charakterystyki.

Ścianę z ekranem z wiszącymi głośnikami miomo wszytsko tez chce zaadaptować chociaż 5cm wełną, z boku mam drzwi tarasowe, z drugiej strony otwartą przestrzeń, spróbuję rozproszyć tył więc jest sporo elementów "ożywiających"



resztą musi sie zajać korekcja w ampli

dzięi



Napisano wczoraj, 23:16







Użytkownik arczi87 dnia 06.03.2016 - 22:54 napisał

Zabawa polega na tym by zmaksymalizować pochłanianie najniższych częstotliwości.

Od tego jest masa w przegrodzie. Chyba że ktoś ma miejsce na warstwę wełny o grubości równej ćwiartce długości fali...



Zbig,racja.

najniższe częstotliwości mają najdłuższą fługość fal, nikt tyle wełny nie wsadzi i na pewno będą problemy z basem.



obecnie mam zaadaptowany salon w bloku ( w galerii) i jestm zadowolony

ilość wełny i korekcja w ampli dały zadolwalający efekt.to chcę uzyskać w nowym lokum a jast możliwość zrobić od początku lepiej dlaetgo proszę Was o rady

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Odnośnik do komentarza
Udostępnij na innych stronach

szukam info po necie.

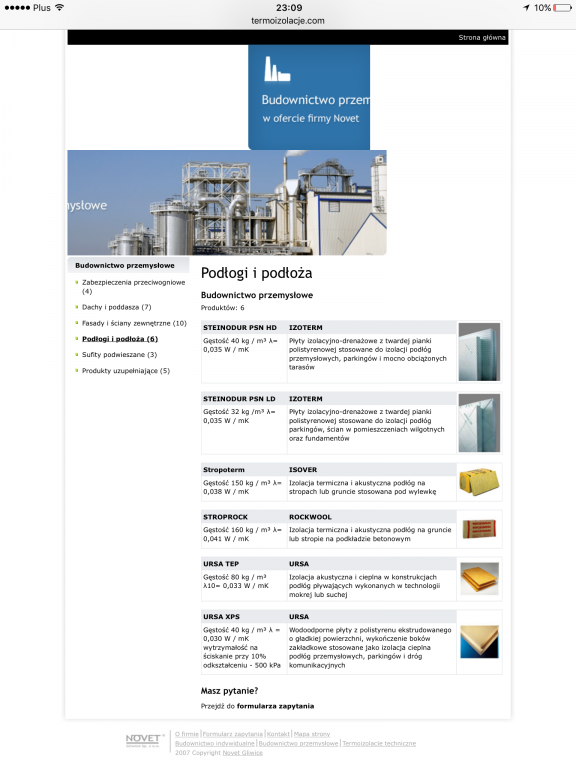

zgodnie z tym co doczytałem im gęstsza wełna, więcej kg/m3 tym lepiej jeśli chodzi o izolacje akustyczną.



jeśli chodzi o pochłanianie, wełna nie może być zbyt twarda bo będzie odbijać a nie pochłaniać, stąd polecana PT80 (80kg/m3) i pewnie taką zainstaluję pod płytami perforowanymi.





jeśli powyższe jest prawdą to czy koncentrując się na izolacji powinienem użyć we wszystkich punktach wełny jak najgęstszej? np. 130-160 kg/m3?

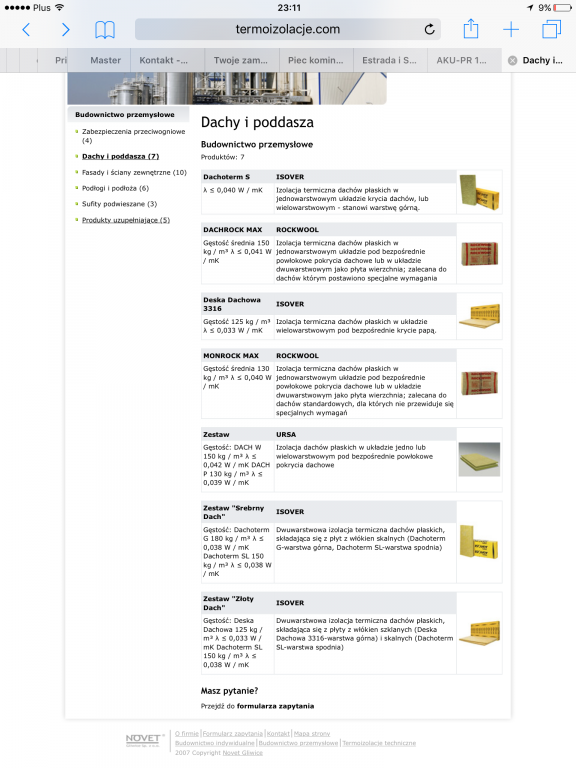

np. Rockwool zaleca twardszą wełnę w górnej warstwie ale już najgrubszą warstwę wełny między belkami proponuje o mniejszej gęstości.



Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Odnośnik do komentarza
Udostępnij na innych stronach

jeśli chodzi o pochłanianie, wełna nie może być zbyt twarda bo będzie odbijać a nie pochłaniać, stąd polecana PT80 (80kg/m3) i pewnie taką zainstaluję pod płytami perforowanymi.





jeśli powyższe jest prawdą to czy koncentrując się na izolacji powinienem użyć we wszystkich punktach wełny jak najgęstszej? np. 130-160 kg/m3?



Na pewno im gęstsza tym lepiej będzie tłumić to co pochłonie. Przecież wełna nie będzie na wierzchu więc jej współczynniki absorpcji są mało istotne.

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Odnośnik do komentarza
Udostępnij na innych stronach

"Na pewno im gęstsza tym lepiej będzie tłumić to co pochłonie"

w przegrodach użyję wełny o dużej gęstości



"Przecież wełna nie będzie na wierzchu więc jej współczynniki absorpcji są mało istotne"

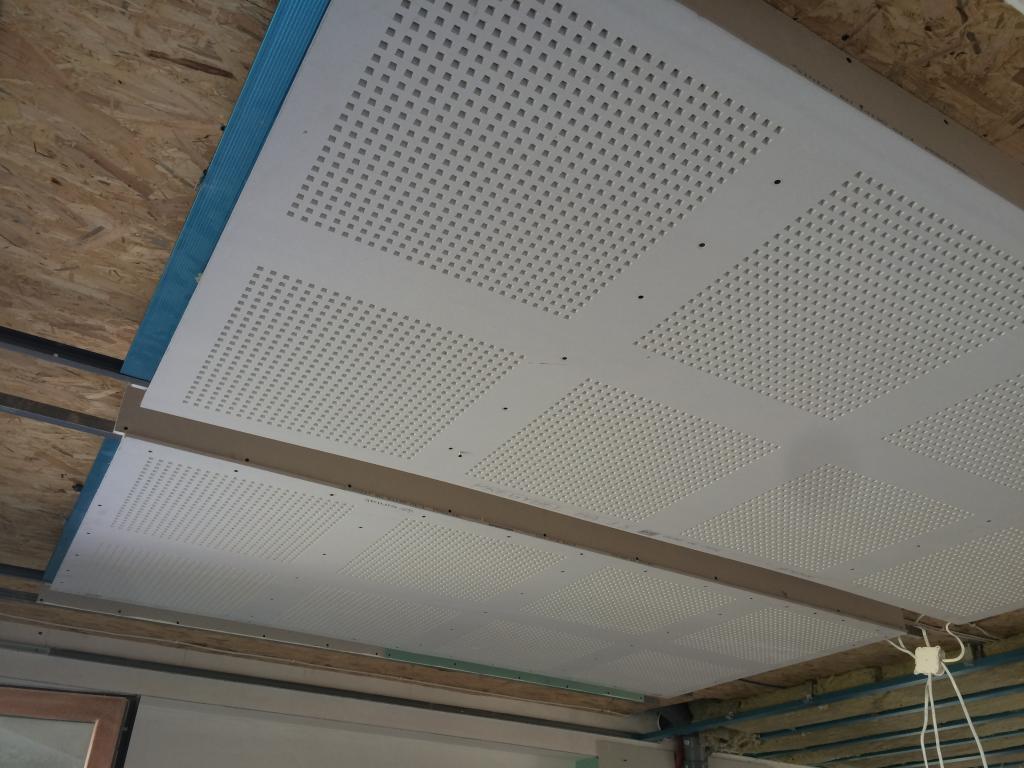

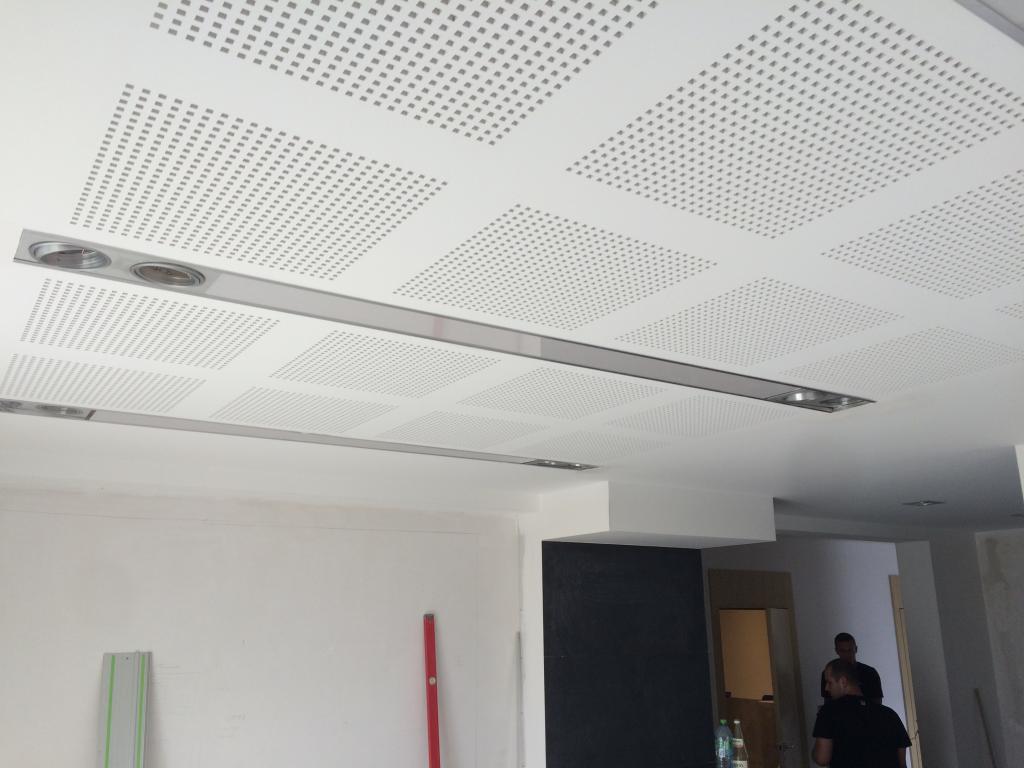

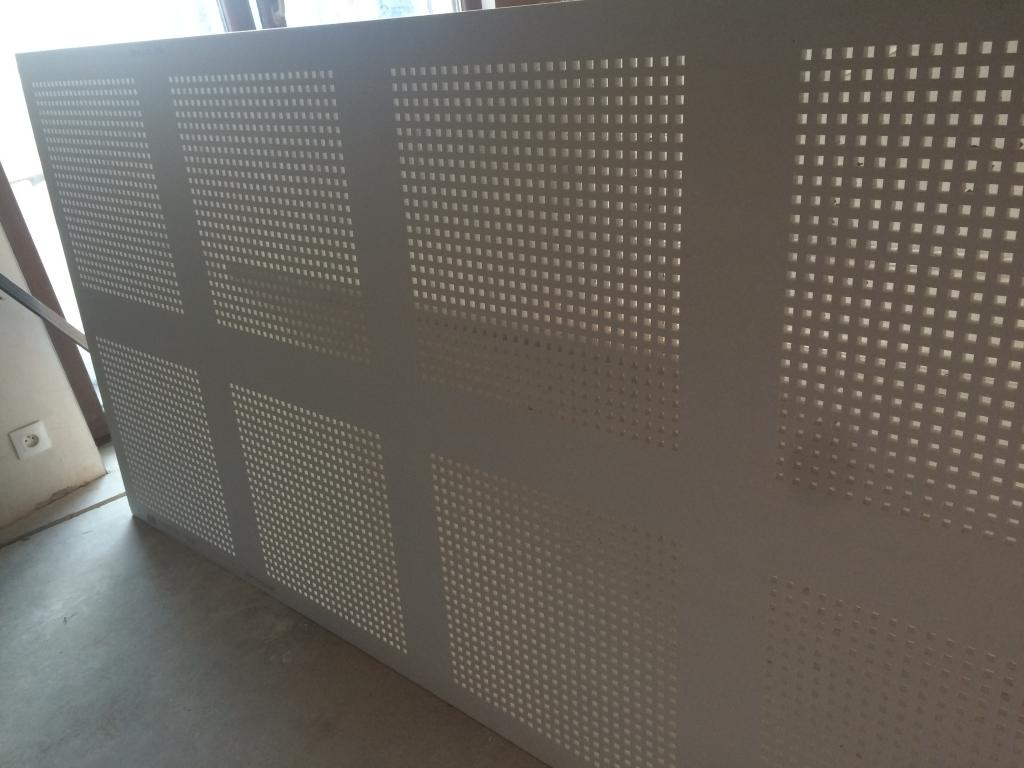

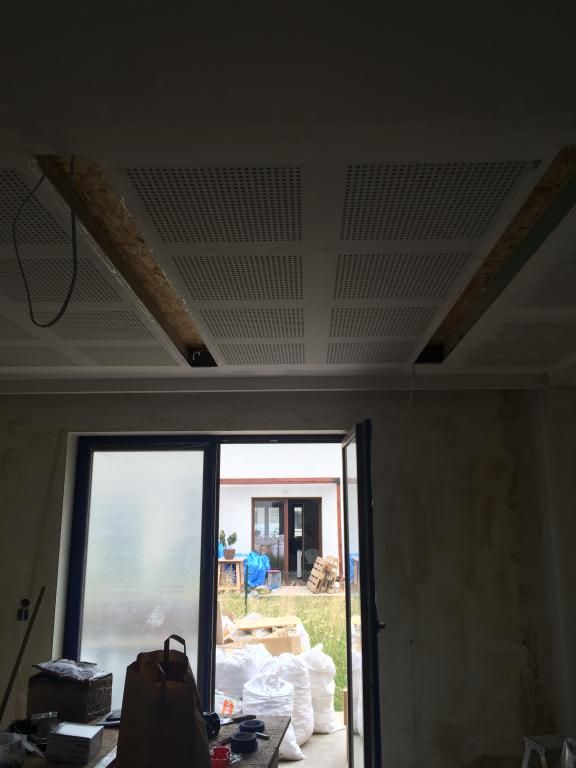

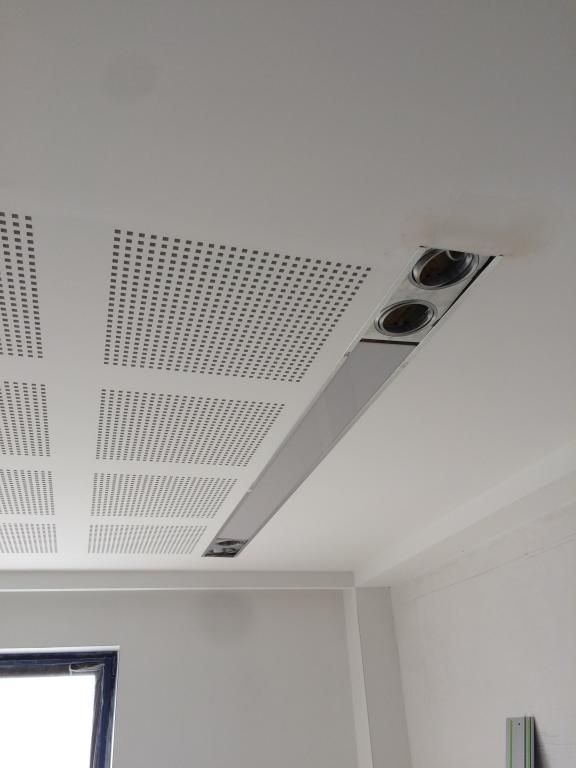

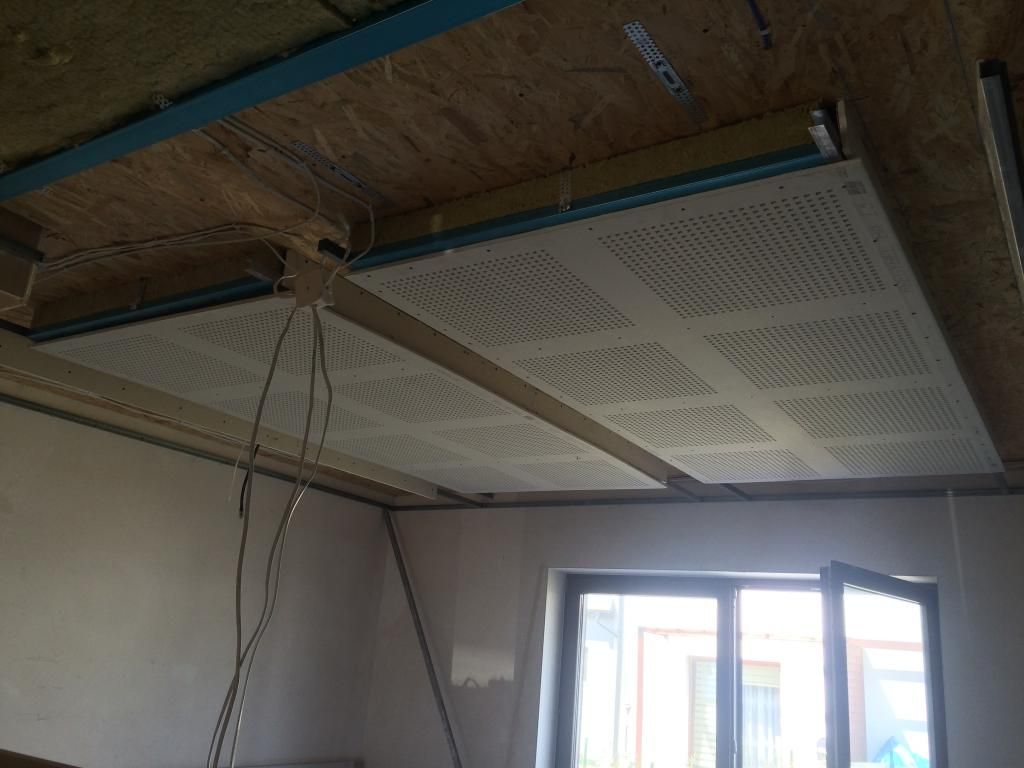

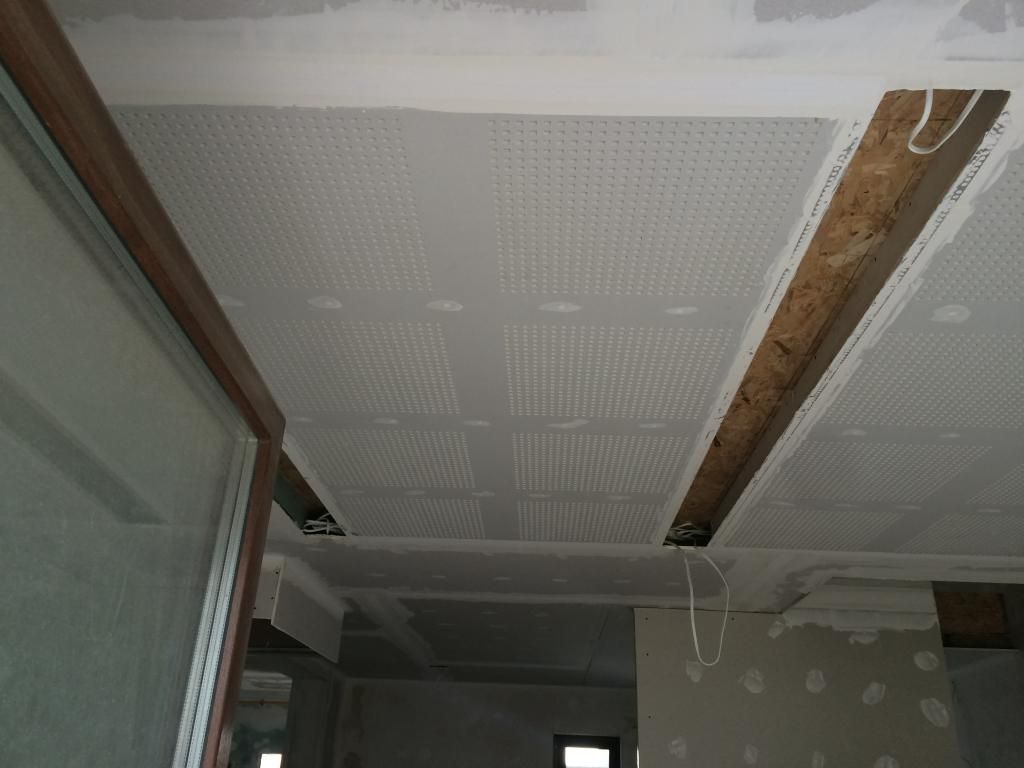

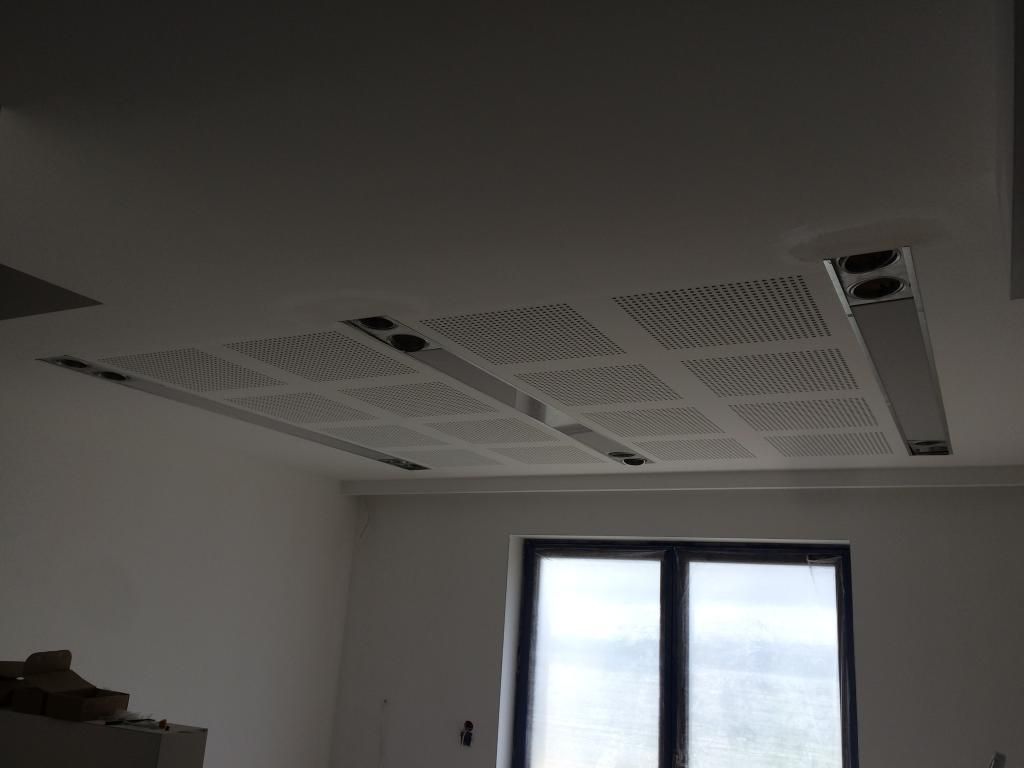

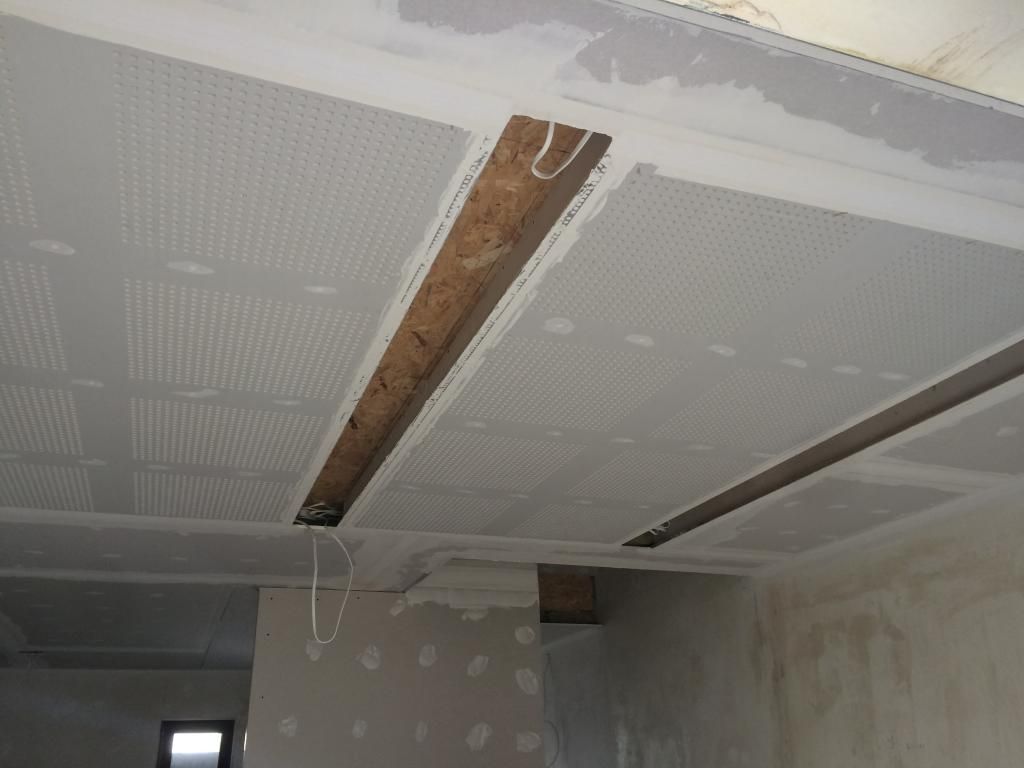

część będzie odsłonięta dzięki perforowanym płytom jako osobno budowany ustój na suficie, który będzie zamkniętą "kanapką

dzięki



nie chce mi cytować

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Odnośnik do komentarza
Udostępnij na innych stronach

Ja rozumiem że są dwie warstwy, niemniej wpływ na izolacyjność będą miały obie.



Tak bardzo po inżyniersku, to należało by zmierzyć lub policzyć profil pogłosu 125Hz-4kHz jaki jest bez sufitu akustycznego i tak dobrać powierzchnię, wzór perforacji, wysokość podwieszenia i grubość warstwy wełny aby uzyskać najbardziej pożądaną charakterystykę absorpcji.



Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )



Niestety w katalogach nie podają parametrów zastosowanej wełny.

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Odnośnik do komentarza
Udostępnij na innych stronach

wcale nie tak łatwo znaleźć parametry wełny, nawet na stronie producenta nie zawsze podają

wrzucam dla zainteresowanych

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )



Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Odnośnik do komentarza
Udostępnij na innych stronach

  • 2 tygodnie później...

uwzględniając powyższe rozważania planuję zrobć następującą kanapkę:



od góry:



1. panel podłogowy

2. mata pod panel np: z kompozytu piankowego 140kg/m3, 1cm

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) )

3. płyta OSB

4. wypełnienie belek, Monrock Max 130kg/m3, 20cm

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

5. pod belkami stroprock 160kg/m3, 2cm

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

6. płyta OSB

7. wełna PT 80 10cm, jako panel absorbujący

8. płyta kartongips perforowana Nida Sonic



belki obłożone taśmami akustycznymi np:

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

podłoga płaywająca odylatowana pasami wełny jak tu

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )



proszę o uwagi

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Odnośnik do komentarza
Udostępnij na innych stronach

A jak bym zrobił tak: w połowie wysokości belek zrobić ślepą podłogę z osb na przykład. Przestrzeń powyżej wypełnić suchym jastrychem sypkim do wysokości 2-3cm powyżej belek. Na to folia i co się tam jeszcze daje zgodnie z instrukcją, na to podłogę pływającą z osb i na to dopiero panele i co tam jeszcze. I to od 4 do 8 jest OK. montaż tych płyt nr 8 dokładnie zgodnie z instrukcją, to istotne. Optymalnie byłoby gdybyś w ogóle wieszał ją niezależnie od konstrukcji stropu, ale się pewnie nie da.

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Odnośnik do komentarza
Udostępnij na innych stronach

ciekamy pomysł,

musimy jeszcze uwzględnić tu wagę całej konstrukcji,

przy tej wełnie 130kg/m3, tylko ona będzie ważyła 750kg, musimy zastosować jednak taką jak np. na projekcie rockwool, czyli ok 30kg/m3



czy ten jastrych też będzie taki ciężki?

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Odnośnik do komentarza
Udostępnij na innych stronach

  • 9 miesięcy temu...

witam

projekt został ukończony

jeśli chodzi o przegrodę między kondygnacjami to licząc od góry:

gruba wykładzina

10mm podkład z painomatu

płyta OSB18mm

belki stropowe o wysokości 27cm a na nich pasy gumy

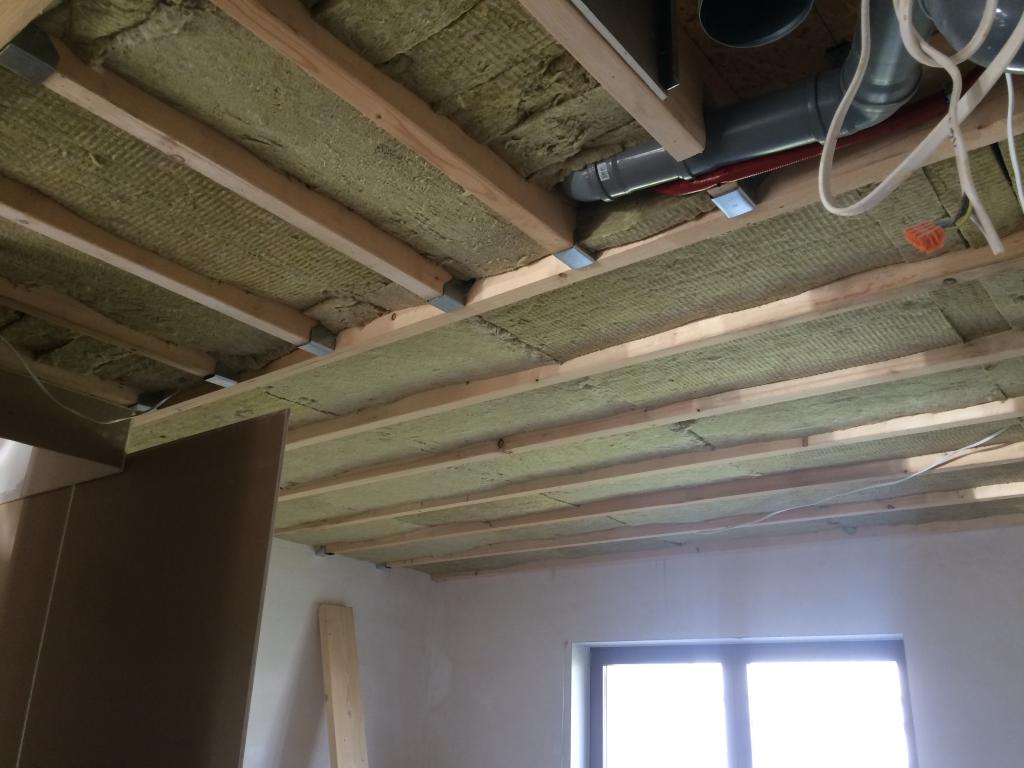

20cm wełny rockwool akustyk

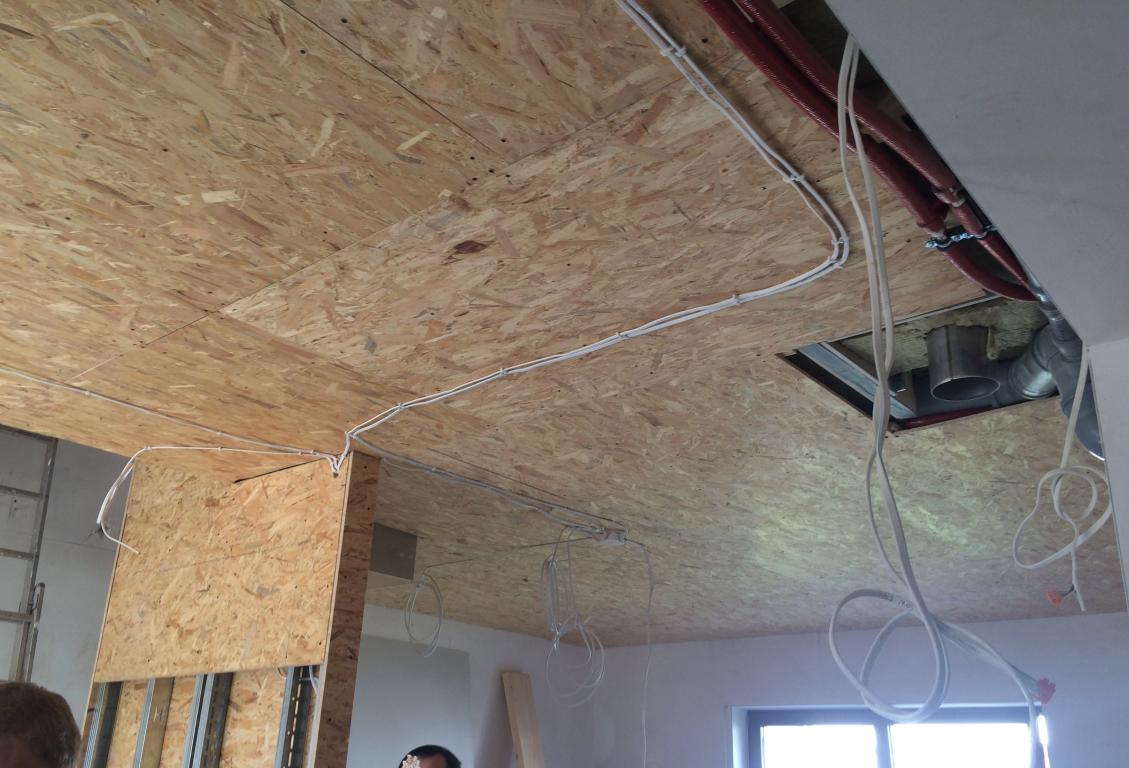

zamknięcie płytą OSB 18mm

na całości 10cm wełny zamknięte płyty KG

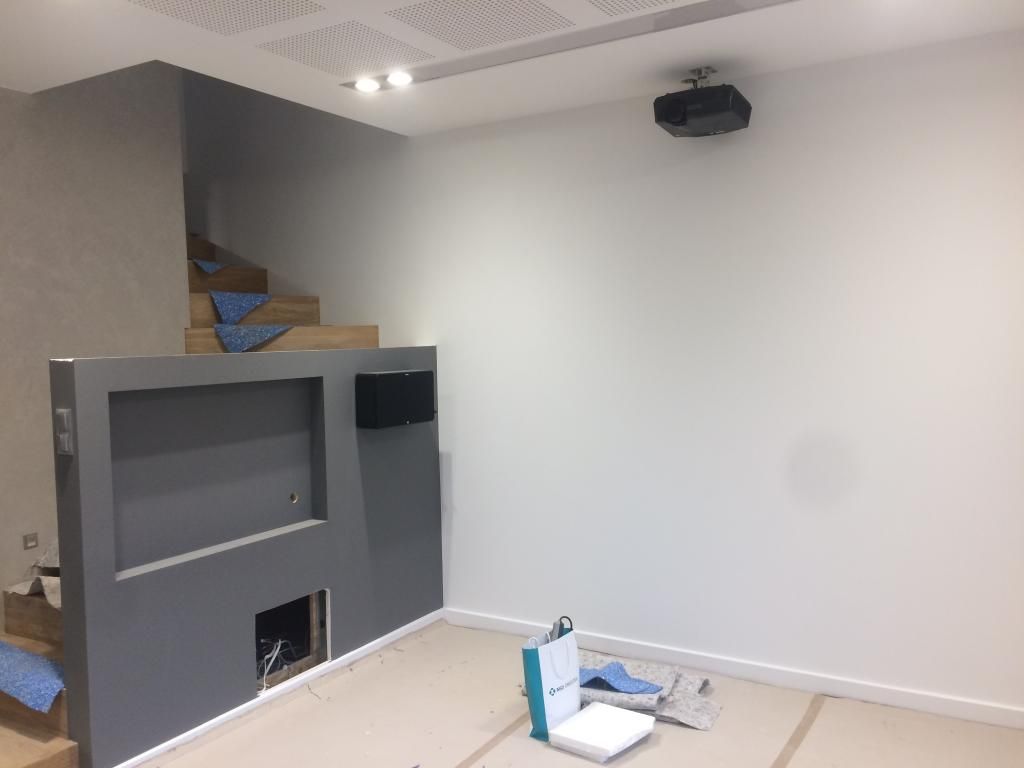

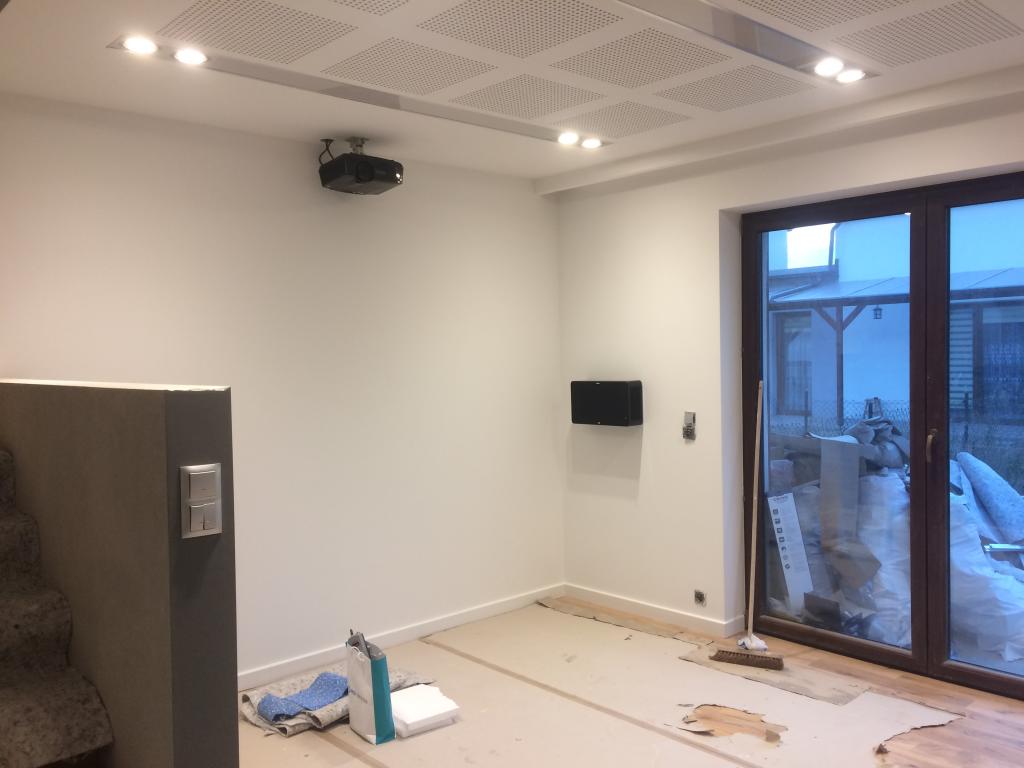

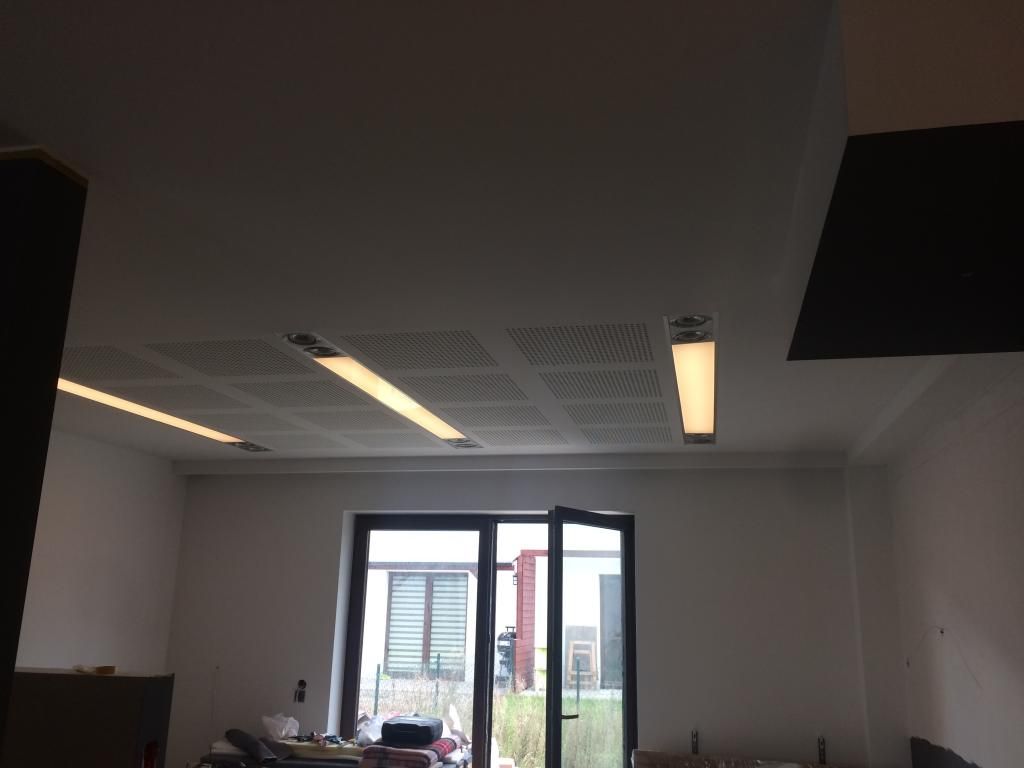

na salonem odsłonięta wełna przez perforację płyt Nida Sonic, tu wełna PT80



osiągnąłem zadowalającą izolację między kondygnacjami przy jednak lekkiej konstrukcji.



jeżeli chodzi o akustykę w powierzchni odsłuchowej to największy efekt daje akustyczny sufit,

efekt jest wyraźnie słyszalny jeśli chodzi o obniżenie pogłosu podczas gdy przechodzi się z otwartej kuchni do salonu,

wszystkie dźwięki są wyraźniej słyszalne, bardziej czytelne, nie ma hałasu który pojawie się w większych pustych pomieszczeniach.

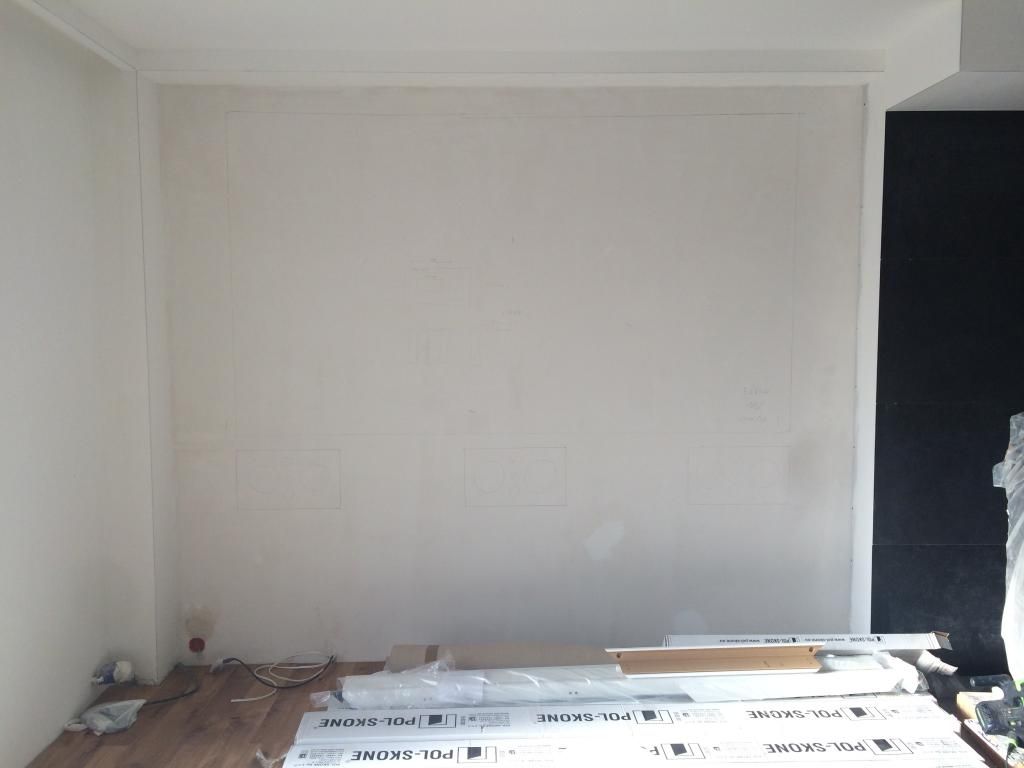

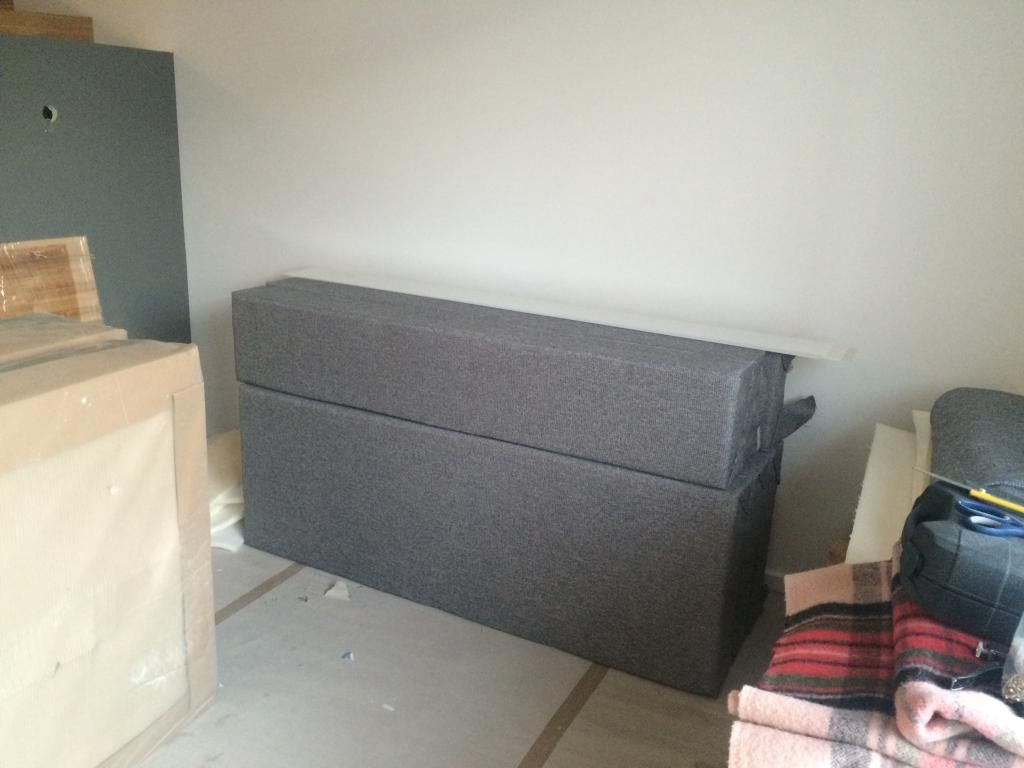

efekt pogłębia duży panel za ekranem 3m x 2,6m

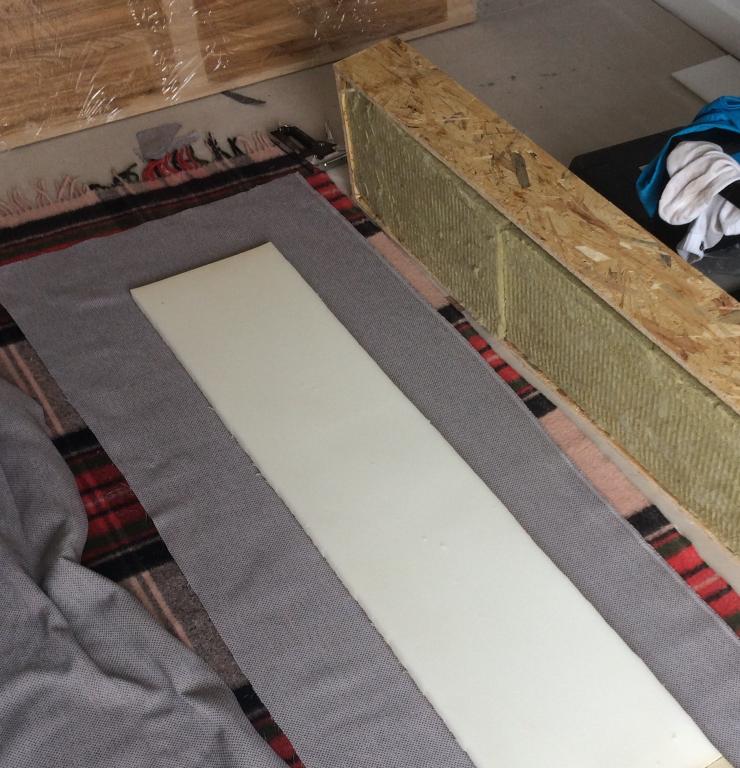

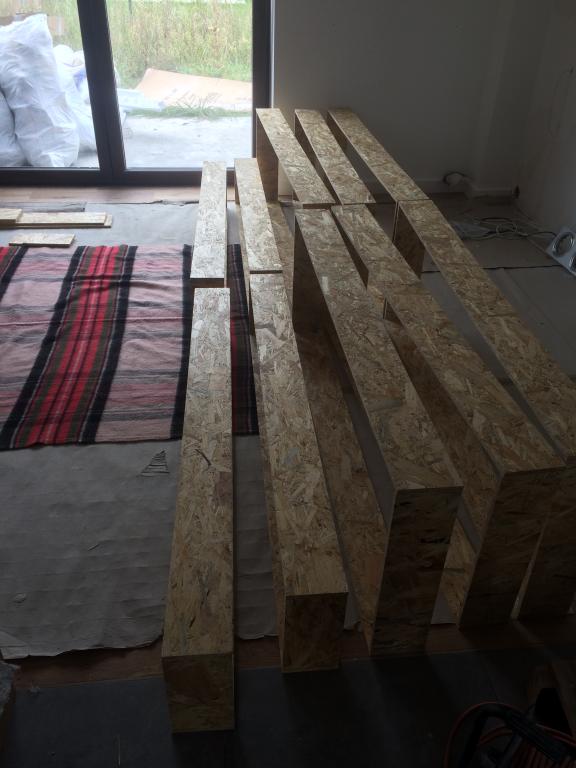

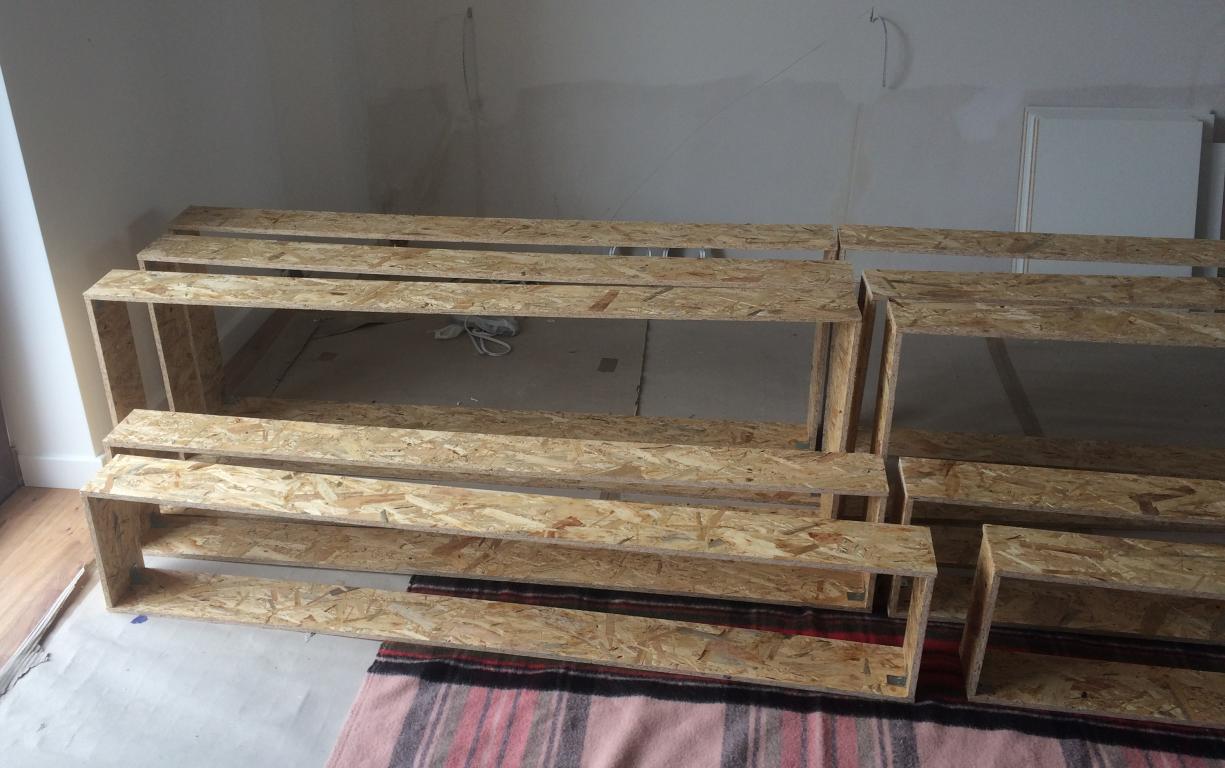

są to panele o grubości 14cm w tym 10cm wełny PT80, obłożone pianką tapicerską i materiałem.



zależało mi głównie na obniżeniu pogłosu i poprawieniu ogólnej charakterystyki



.



.



.



.



efekt finalny do obejrzenia w dziale Kino Domowe, wątek "Nasze instalacje kina domowego, niech nas zobaczą"

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )


































Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Odnośnik do komentarza
Udostępnij na innych stronach

Czy między wełną PT80 a płytami perforowanymi Nida Sonic jest jeszcze jakaś warstwa zabezpieczająca przeciw pyleniu, jeśli w ogóle takie występuje?

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Odnośnik do komentarza
Udostępnij na innych stronach

  • Pokaż nowe odpowiedzi
  • Zarchiwizowany

    Ten temat przebywa obecnie w archiwum. Dodawanie nowych odpowiedzi zostało zablokowane.



    • Ostatnio przeglądający   0 użytkowników

      • Brak zarejestrowanych użytkowników przeglądających tę stronę.
    • House of Marley Positive Vibration Frequency Rasta

      Patrząc na to, co lada moment zacznie wyprawiać się za oknem aż chciałoby się zanucić za nieodżałowanym Markiem Grechutą chociażby fragment niezwykle będącego na czasie utworu „Wiosna – ach to ty”. Dlatego też powoli, acz konsekwentnie warto przygotować się na prawdziwy wybuch zieleni a tym samym niemożność wysiedzenia w czterech „betonowych” ścianach. Jak to jednak w życiu bywa jeszcze się taki nie urodził, co … więc doskonale zdaję sobie sprawę, iż nie dla wszystkich pierwszy świergot ptaków j

      Fr@ntz
      Fr@ntz
      Słuchawki

      Czy płyty CD cieszą się jeszcze odpowiednią popularnością?

      W dzisiejszych czasach, ludzie coraz więcej rzeczy chętniej robią online. Odchodzi się od klasycznych rozwiązań, na rzecz nowatorskich rozwiązań. Ten stan rzeczy dotknął również branżę muzyczną. Normą jest, że artysta wydając nowy album, wypuszcza go również w wersji fizycznej, najczęściej w postaci płyt CD, które można zakupić w wielu sklepach. W opozycji do takich zakupów stoi oczywiście internet i rozmaite serwisy streamingowe, takie jak YouTube, czy Spotify. Warto się zastanowić czy, a jeśli

      audiostereo.pl
      audiostereo.pl
      Muzyka 16

      Marantz Cinema 30

      Choć z pewnością większość śledzących dział recenzencki czytelników zdążyła przyzwyczaić się do tego, że kino domowe gości u nas nad wyraz sporadycznie, to o ile tylko światło dzienne ujrzy coś ciekawego, to czysto okazjonalnie takowym rodzynkiem potrafimy się zainteresować. Oczywiście nie zawsze jest to klasyczny, przeprowadzany w zaciszu domowych czterech kątów test, jak m.in. w przypadku budżetowego, acz bezapelacyjnie wartego uwagi i po prostu świetnego Denona AVR-S770H, lecz również nieco m

      Fr@ntz
      Fr@ntz
      Systemy

      Indiana Line Diva 5

      Śmiem twierdzić, ze nikogo mającego choćby blade pojęcie o tym, co dzieję się wokół, jak wygląda rynek mieszkaniowy uświadamiać nie trzeba. Po prostu jest drogo, podobno będzie jeszcze drożej i tanio, to już było i nie wróci, a skoro jest drogo, to do łask wracają mieszkania o metrażach zgodnych z założeniami speców z lat 50-70 minionego tysiąclecia. Znaczy się znów aktualnym staje się powiedzenie „ciasne ale własne”. Dlatego też logicznym wydaje się popularność wszelkich rozwiązań możliwie komp

      Fr@ntz
      Fr@ntz
      Kolumny

      Bilety | DŻEM koncert urodzinowy| Koncert

      O wydarzeniu Kup bilet na koncert jednego z najważniejszych polskich zespołów bluesowych - zespołu Dżem! Grupa świętuje 40-lecie działalności, w związku z czym na koncertach na pewno nie zabraknie dobrze znanych przebojów, takich jak Wehikuł czasu, Whisky, Czerwony jak cegła czy Sen o Victorii. Dżem bilety na jubileuszowe koncerty już dostępne! O zespole Dżem Połączyli rocka, bluesa, reggae, country. Nagrali piosenki, które uwielbiają zarówno koneserzy, jak i niedzielni słuchacze

      AudioNews
      AudioNews
      Newsy
    ×
    ×
    • Dodaj nową pozycję...


    Wykryto oprogramowanie blokujące typu AdBlock!


    Nasza strona utrzymuje się dzięki wyświetlanym reklamom.
    Reklamy są związane tematycznie ze stroną i nie są uciążliwe.

    Nie przeszkadzają podczas czytania oraz nie wymagają dodatkowych akcji aby je zamykać.



    Prosimy wyłącz rozszerzenie AdBlock lub oprogramowanie blokujące, podczas przeglądania strony.

    Zarejestrowani użytkownicy + mogą wyłączyć ten komunikat.
