interkonet XLR


Szczygieł

Recommended Posts

Słyszałem , że kabel do xlr powinien mieć 105 Ohm . /?/

Choć teraz kable digital 75 Ohm używane są normalnie jako połączeniowe ic do sprzętu audio , ... wcześniej używano chyba 32 Ohm./?/

Może ; Pro Linc hi end granatowy / byłby dobrą opcją ? Koncentryczny z dwoma ekranami .... Tani , świetny w brzmieniu ...

Tą plecionkę " chyba kiedyś testowałem , kiepskiej jakości była , zresztą jak większość do mikrofonów .

Kable Sommer też wyrzuciłem z kolumny bo miętkie " były . Ale jak komuś pasowały ? to nie dyskutuję .

Przepraszam kolegów , ale takie miałem doświadczenia .

Trzeba się zastanowić , czy kable powinny być klarowne ? czy też bardziej barwne ? ...do jakiego sprzętu ,z jakim innym okablowaniem współpracują ? ....tu się zaczyna praca kucharza " aby z surowego mięsa " przygotować wykwintną ~ smaczną potrawę audio " ...najlepiej do własnego podniebienia . Chyba , że łykamy " co podleci ?

Albo ... interesują nas tylko bajduły pseudo techniczno - marketingowe ? Może warto sprecyzować też oczekiwania ? aby lepiej trafić . Pozdro.

Link to comment
Share on other sites

Coraz ciekawszych rzeczy można się dowiedzieć na tym forum. 99%, jak nie więcej kabli XLR ma 2 żyły i ekran.

No widzisz. Sam sobie udowodniłeś, że te kable nie są do słuchania, tylko do sprzedania. 99% kabli oferowanych na rynku to badziew.

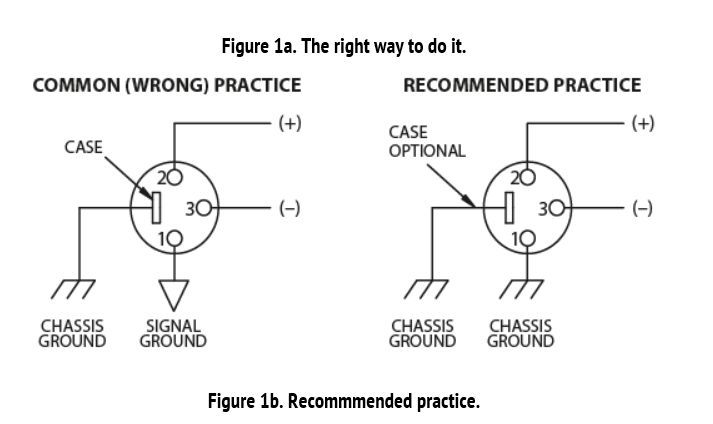

To nie jest takie proste ze ekran idzie do chassis i już... Moim zdaniem ich "recommended practice" jest złe a "wrong" jest dobre

No właśnie. Dokładnie tak. Pętle masy i te sprawy. Jest sporo literatury na ten temat.
Link to comment
Share on other sites

Do pewnego stopnia jest zaiste tak, jak mówicie: hulaj dusza, piekła nie ma. Problemy zaczynają się jednak wtenczas, gdy poziom amplitudy zakłóceń WSPÓŁbieżnych staje się na tyle wysoki/istotny, że zaczyna zmieniać punkt pracy wejściowego stopnia różnicowego. Tak mi się wydaje. Poza tym jest to zupełnie niepotrzebne podnoszenie szumu masy sygnałowej systemu (ground noise).

Link to comment
Share on other sites

Przesył - doprecyzuj. Mówisz o dwa druty w ekranomasie czy trzy druty: sygnał+, sygnał-, masa_sygnałowa, a to w ekranie?

Wydaje mi się że pierwszy wariant daje pole do znacznego podniesienia szumu na masie sygnałowej. A różne stopnie wejściowe mogą na to różnie reagować. Chyba.



... u mnie np. Masa sygnałowa to NIE jest to samo co chassis ....



Przesył zbalansowany jest doskonale znany z tzw. Problemu pinu pierwszego. Sporo się o tym pisze.



"Pin-1 Problem"



Dlatego też na wszelki wypadek robię sobie teraz właśnie 3 przewody w ekranie. Węgiel + Węgiel + 5mm2 miedź + ekran/oplot.

Link to comment
Share on other sites

Takie sa zalecenia, link wkleił ahaya:

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )



Praktycznie to możesz przesłać jedynie skręconą para przewodów (+ i -) , bez żadnego ekranu.



Natomiast sprawa nieco się komplikuje, gdy w systemie wystepują oba standardy RCA i XLR.

Tu, masa audio się może przydać.

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Link to comment
Share on other sites

Takie sa zalecenia, link wkleił ahaya:

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )


Praktycznie to możesz przesłać jedynie skręconą para przewodów (+ i -) , bez żadnego ekranu.

Natomiast sprawa nieco się komplikuje, gdy w systemie wystepują oba standardy RCA i XLR.

Tu, masa audio się może przydać.

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Punkt widzenia zależy od punktu siedzenia.

Warto rzucić na tego linka okiem.

Link to comment
Share on other sites

Polecam jeszcze poszperać za: AES RFI SF08

... bo za duze jest, żeby tu wsadzić ...

Dziękuję Ci za tego linka. Ciekawie napisane, z kontrowersyją agresją pióra typową dla Pana Bruno. Chciałbym jednak zwrócić uwagę na jeden słaby punkt w tej koncepcji, który został potwierdzony przez Putzey'a w sekcji 4.4.:

"..... So long as the two circuits are within volts from each other the whole set-up will work wonder- fully...."

Pies jest pogrzebany w tych kilku pływających woltach właśnie.

Rozważmy np. Urządzenie w klasie izolacyjności "1", zasilane przez IEC trójprzewodowo, wyposażone w filtr EMI z kondensatorami 2x Y2, których środek jest połączony z chassis. Urządzenie to wpinamy do gniazda bez bolca ....
