DAC PCM63

[Gość dakar]

Jaka jest najnowsza wersja PCB ?

[dumek]

Jaka jest najnowsza wersja PCB ?





cyfra v1.7.46

analog v1.7.52

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane 20 Września 2017 przez dumek

[Gość dakar]

cyfra v1.7.46

analog v1.7.52



Ok.



Ja mam :



cyfra

v1.6.43

analog

v1.6.51



Czy na pcb cyfrowej v1.6.43 są jakieś błędy ? Pytałem się Waldiego ale już całkiem pomieszałem wersje i nie wiem .

[Waldi_06]

Czy na pcb cyfrowej v1.6.43 są jakieś błędy ?

NIE (Tak, nie działa wyjście cyfrowe SPDIF z WM8804 - ale dosłownie nikt tego nie zauważył, bo nie używa tego wyjscia).

W 1.7 jest to poprawione.



Ta funkcja przydaje się wówczas jak mamy kilka DAC - to z pierwszego PCM63 można wysłać sygnał do drugiego.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Gość dakar]

NIE (Tak, nie działa wyjście cyfrowe SPDIF z WM8804 - ale dosłownie nikt tego nie zauważył, bo nie używa tego wyjscia).

W 1.7 jest to poprawione.



Ta funkcja przydaje się wówczas jak mamy kilka DAC - to z pierwszego PCM63 można wysłać sygnał do drugiego.



Dziękuję. To jest całkiem zbędne.

[Waldi_06]

>dakar

jak idzie kompletowanie części?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Gość dakar]

>dakar

jak idzie kompletowanie części?

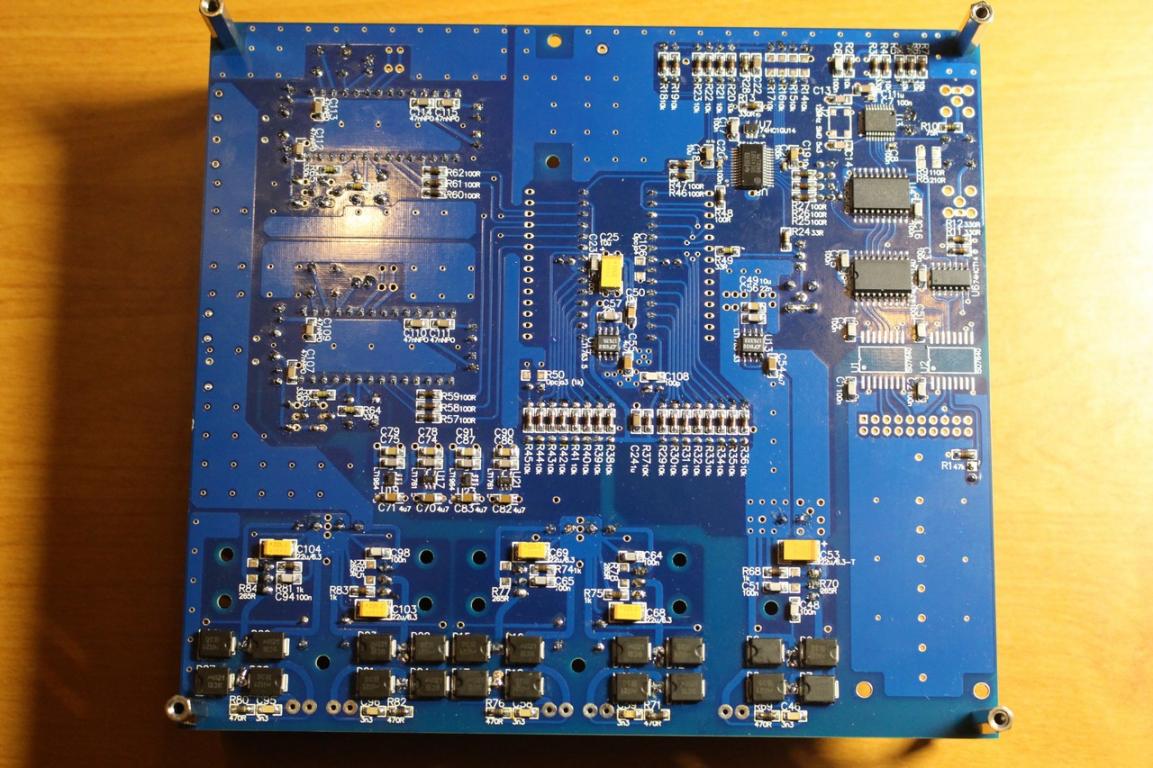

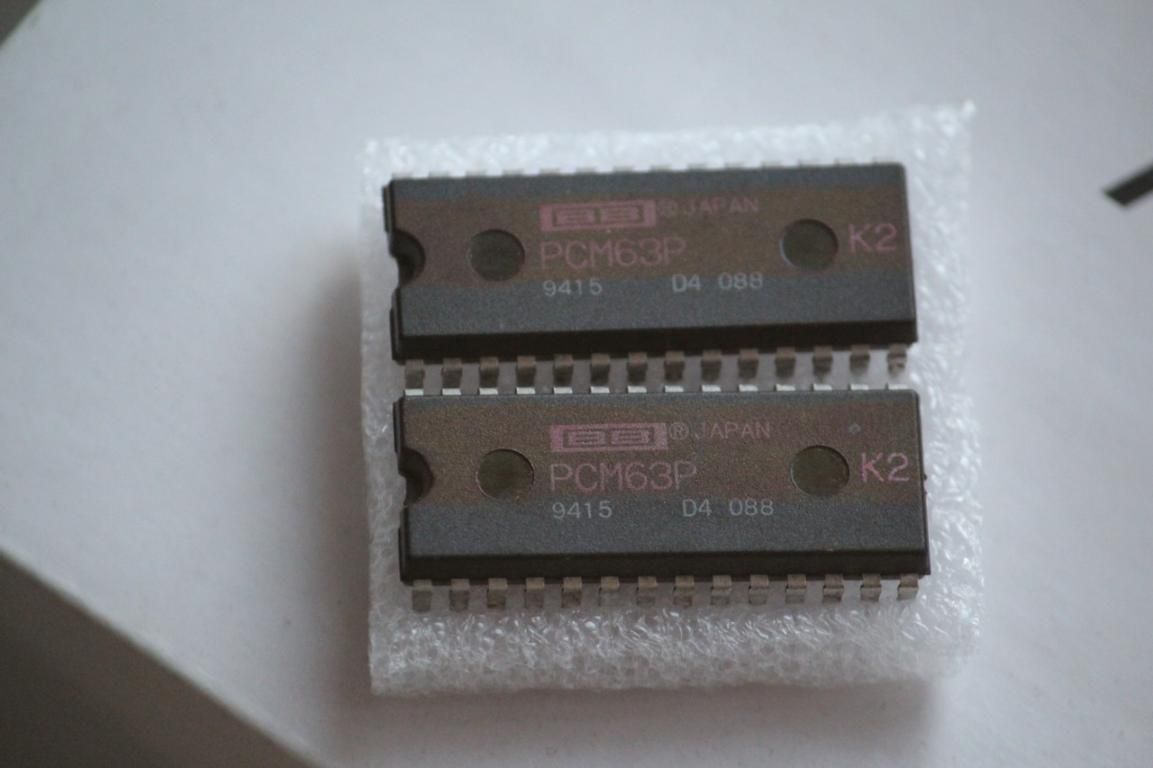

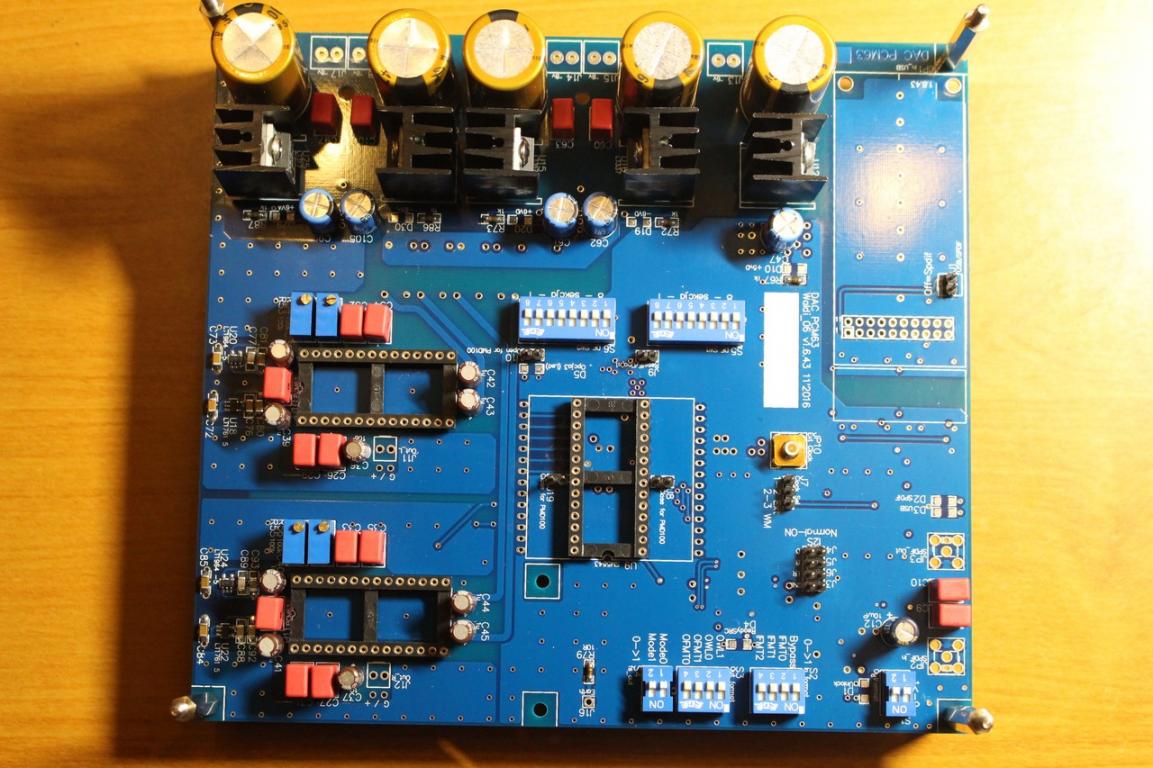

Cześć . Dobrze. Mam już pcb, pcm, większość półprzewodników i czekam na części z TME. Zabieram się za lutowanie.



Pamiętaj o mnie. Nie śpieszy mi się.



Pozdrawiam

[Waldi_06]

w wakacje wysłałem wiekszość filtrów fpga, teraz będę lutował dwa pozostałe i dwa domówione

cierpliwości proszę

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Gość dakar]

Powoli do przodu :)

[Gość dakar]

Możecie mi podać linka do rezonatora 12MHz o dużej dokładności ( 10ppm ) , którego używacie w tym projekcie ?

[kagema]

Witam.



Czy ma ktoś do odsprzedania płytki PCB do tego projektu?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[darko7]

Witam. Również poszukuję płytki PCB do tego projektu.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Waldi_06]

Uwaga - errata.

Dotyczy analogówki w wersji 1.7.52.

Wykryłem błąd w opisie wartości dwóch elementów na schemacie.

1. R23 i R24 muszą mieć wartość 220R każdy z nich oraz potencjometr P2 musi mieć wartość 2k.

2. Rezystory R34 i R35 mogą być nieco mniejsze np 13k4 (takie są w sklepie).



Koledzy którzy maja pcb analogowe 1.7 muszą pamietac o koniecznej korekcie !

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Gość dakar]

Czy posiadacze odpalonych układów mogą się wywiedzieć na ich temat ?

[krzysieks_2007]

Witam.Składam właśnie dac na AD1865/PCM1704 z analogami z tego projektu(analogi są świetne,offset na dobrych częściach da się zaakceptować a granie to bajka). Na pewno już gdzieś było ale zapytam:jaki transformator będzie optymalny do analogu( zamawiam w toroidy i nie chcę brać przesadnie za dużego). Pozdrawiam.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane 24 Listopada 2017 przez krzysieks_2007

[Gość dakar]

Witam.Składam właśnie dac na AD1865/PCM1704 z analogami z tego projektu(analogi są świetne,offset na dobrych częściach da się zaakceptować a granie to bajka). Na pewno już gdzieś było ale zapytam:jaki transformator będzie optymalny do analogu( zamawiam w toroidy i nie chcę brać przesadnie za dużego). Pozdrawiam.



4x18V (0,6A)



Takiego zamówiłem.

[krzysieks_2007]

Ile kosztował?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Gość dakar]

Ile kosztował?



Nie potrafię tak odpowiedzieć, bo miałem sporo uzwojeń dodatkowych do innych urządzeń.

[krzysieks_2007]

Trafa zamówiłem jedno do cyfry drugie do analogu/

Z czystej ciekawości na analogu jest złącze opisane Earth( wnioskuje że to uziemienie) co tam podłączyć i jak to prawidłowo zrobić?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Waldi_06]

podłączyłem do erth zasilania - czyli na obudowie wspólny punkt mas pcb i earth zasilania,

chociaz w takim przypadku na wejściu spdif lepiej podłączyć transformatorek izolujacy, którego nie ma na pcb,

w moim układzie pre jest uziemiony a wzmacniacze już nie.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[krzysieks_2007]

Dzięki za wyjaśnienie.Wymieniał ktoś może wzmacniacze operacyjne w analogu(mam NE5534),czy w ogóle jest sens kombinować w tym miejscu z wymianą opampów?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane 4 Grudnia 2017 przez krzysieks_2007

[Nakamichi]

Dzięki za wyjaśnienie.Wymieniał ktoś może wzmacniacze operacyjne w analogu(mam NE5534),czy w ogóle jest sens kombinować w tym miejscu z wymianą opampów?



Zawsze sa tacy którzy usłyszą , ale raczej nic tym nie wskórasz .

Te wzmacniacze tworzą filtr typu GIC , pierwszy raz znalazły zastosowanie w konstrukcji Waldka i wnoszą spory wkład w finalne brzmienie analogu .

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[krzysieks_2007]

Analog jest świetny na tyle dobry że wąskim gardłem w moim systemie okazał się być accuklon p-4100 a dokładniej symetryzacja sygnału.Gdzie na poprzednim analogu dyskretnym od PCM1704 z DAC X w ogóle tego nie zauważyłem.



Co do wymiany opampów mam w domu parki Bursonów V5,Audiofeel 301,Staccato OS-OpAm tylko że w dualu.Zamówiłem już podstawki dip8 wykonam dobrej jakości przejściówki i z czystej ciekawości podmienię te opampy.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane 5 Grudnia 2017 przez krzysieks_2007

[Nakamichi]

Analog jest świetny na tyle dobry że wąskim gardłem w moim systemie okazał się być accuklon p-4100 a dokładniej symetryzacja sygnału.Gdzie na poprzednim analogu dyskretnym od PCM1704 z DAC X w ogóle tego nie zauważyłem.



Co do wymiany opampów mam w domu parki Bursonów V5,Audiofeel 301,Staccato OS-OpAm tylko że w dualu.Zamówiłem już podstawki dip8 wykonam dobrej jakości przejściówki i z czystej ciekawości podmienię te opampy.



Zrób jak uważasz , moim zdaniem ważne są parametry filtra który tworzą te elementy , a nie "audiofilski rodowód " kostek z których go zbudowano.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[krzysieks_2007]

Dokładnie tak jak piszesz.Czlowiek który jest odpowiedzialny za OS-OpAmp sugerował podobie i przede wszystkim pomiary . Dodał też że NE5534 ma dużo ograniczeń i w wielu aplikacjach daje efekt koca.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[dumek]

Koledzy jakie zamawialiscie trafo do płytki cyfrowej

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[adasious]

Koledzy jakie zamawialiscie trafo do płytki cyfrowej



Ja brałem taki, dodatkowe uzwojenie dla zegara CCHD:

Transformator TS 40VA PRI:230V SEC

Sec I: 4x7V (1A)

Sec II: 6,5V (1A)

Sec III: 8V (0,5A)



Zamawiałem w toroidach, wykonanie AUDIO wyszło za 149pln.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[jarki59]

Waldi_06 cytat z manuala:

"1. Zasilanie.

· Dla płytki DACa – potrzebnych jest pięć uzwojeń. Jedno uzwojenie dla sekcji cyfrowej i

pozostałe do zasilania przetworników. Dwa z nich do zasila części cyfrowej, pozostałe dwa –

zasila części analogowej przetwornika.

· Wszystkie uzwojenia powinny posiadać napięcie minimum 7v po 10wat kaŜde.

· Zasilanie płytki analogowej DACa – powinno wynosić minimum 2x2x18volt po 10 wat kaŜde.

· Moc transformatora:

o Zasilanie sekcji cyfrowej: minimum 1A na uzwojenie,

o Zasilanie układu i/v: minimum 0.6A na uzwojenie .

· DAC podczas normalnej pracy pobiera 19wat (wg uniwersalnego miernika mocy kupionego w

TME)"

Ewentualnie dodatkowe uzwojenia dla zewnętrznych zegarów.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Waldi_06]

>dzięki jarki59,



w sumie sa potrzebne dwa trafa, jedno do analogówki (dwa uzwojenia) i drugie do części cyfrowej z sześcioma uzwojeniami (pięć dla daca i jedno dla zegara),

oba trafa na rdzeniach 40wat lub więcej, prądy po równo na uzwojenie, ale jak ktoś chce być dokładny to może dołożyć 20% prądu więcej na zasilanie układów cyfowych daca a o 20 procent mniej na zasilanie zegara,

w przypadku zasilania zegara problemem jest zamiana napięcia na ciepło , bo sam zegar pobiera znikoma ilość prądu do tego stopnia, że na moim zegarku CCHD dołożyłem rezystor obciążający stabilizator, bo spora część stabilizatorów jest niestabilna bez obciążenia.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[dumek]

Waldi_06 cytat z manuala



to poproszę tego manuala - dzięki
