Chodzi mi o schematy analog for DAC PCM63 ver. 1.5.50 i ver. 1.6.51. W pierwszej wersji zasilanie ustalone było na 15V, a druga wersja określa 18V.

Tak się składa, że posiadam trafo 2x16V 50VA w wersji audio i nie wiem czy się w takim wypadku sprawdzi. Teoretycznie różnica napięć na LM317 Uwe-Uwy=>2V, ale pytanie czy nie będzie tętnień?

No właśnie 15 volt nie daje minimalnego marginesu,

16 volt jest już nieco lepiej - bo w teorii 16v x 1.4 = 22.4 ; z czego 2.4 zabierze LM (LT)

czyli pozostają 4 volty na drugi stopień.



dlatego też ostatecznie proponuję transformator min 40wat 2x18volt, co da odpowiedni zapas.



Koledzy z Dalekiego Wschodu wyrobią się z produkcją PCB przez Wigilią?

tak, takie jest założenie,



jaki jest koszt kompletu

240zł



dla ścisłości - kompletu pcb



Panowie zamykam zamówienie.

Kto wpłacił ten jest na liście.

Jutro wysyłka do produkcji.



Zamówienie zamknięte, więc mogę napisać , że kto ma w miarę przezroczysty i neutralny system

a będzie chciał posłuchać różnych filtrów to będzie musiał zmienić zdanie na własny system i na to co tak naprawdę kształtuje brzmienie, ogólne proporcje dźwięku, balans tonalny, jego czystość i szczegółowość,

oj będzie się działo,

Udostępnij tę odpowiedź


Odnośnik do odpowiedzi
Udostępnij na innych stronach

1. grzegorz1rr analog

2. kreks 1 kpl

3. pax 1 kpl

4. bikerbo 1 kpl

5. dzikoosek 1kpl

6. adigrzelczak 1kpl

7. dumek - analog 1kpl

8. PJotr 1 kpl

9.boguwoj - analog 1kpl

10. Tomek 1685 - analog 1 kpl

11.macmf- 1 komplet

12. Arczi35 - 1 kpl.

13. ManieX - 1 kpl.

14. nca bez analog

15. ja_brzoza - 1kpl.

16. Zigi - 1kpl

17. jarki59 - analog 1 kpl

18. frobek - analog 1 kpl

19. kram - analog 1 kpl.

20. cypher - 1 kpl.

21. antichoice 1kpl

22. daris666 - 1kpl

23. koluszkin - 1kpl+1 analog

Udostępnij tę odpowiedź


Odnośnik do odpowiedzi
Udostępnij na innych stronach

dlatego też ostatecznie proponuję transformator min 40wat 2x18volt, co da odpowiedni zapas.



Dzięki za info.



Może jakaś podpowiedź gdzie kupić z pewnego źródła SM5847?

Ja znalazłem tylko na ebay. Różnice w cenie u poszczególnych sprzedawców są znaczne.

Udostępnij tę odpowiedź


Odnośnik do odpowiedzi
Udostępnij na innych stronach

Może jakaś podpowiedź gdzie kupić z pewnego źródła SM5847?

Ja moje dwa mam od kolegi Nakamichi. (jeden jest u mnie a drugi jedzie).

Udostępnij tę odpowiedź


Odnośnik do odpowiedzi
Udostępnij na innych stronach

Uruchomiłem dzisiaj tego DACa, narazie z wyjściem lampowym bo czekam na płytki analoga.

Ten filtr SM5843 to świetna barwa tonalna w porównaniu do DF1706 którego też próbowałem na tej płytce.

Polecam tego DACa.

Udostępnij tę odpowiedź


Odnośnik do odpowiedzi
Udostępnij na innych stronach

Jako,że mam w tej chwili Akai cd79 na pcm63k zainteresował mnie taki motyw opisywany kiedyś na forum,cytat:



A ha - z tematem PCM63 wiąże się mała tajemnica związana z nie opisaną nigdzie w datasheetach funkcjonalnoscią pinu BPO (bipolar offset) - oryginalnie w CD-79 jest on połączony z Iout i takie cedeki grają gorzej, we wszystkich lepszych rozwiązaniach ten pin jest połączony z masą, widziałem też rozwiązania gdzie ten pin jest nigdzie nie podłączony albo zblokowany dobrym elektrolitem

pozdrawiam Włodasss



Waldku słyszałeś coś o tym

Edytowane przez gabler

Udostępnij tę odpowiedź


Odnośnik do odpowiedzi
Udostępnij na innych stronach

takie cedeki grają gorze



Na pewno nie jest to wina podłączenia BPO do Iout :)



PCM63 może tylko zatapiać prąd od wartości 0 mA do -4 mA a pin BPO to takie źródełko prądowe +2 mA. BPO podłącza się do Iout aby sygnał oscylował w granicach +-2 mA na swoim wyjściu. W przypadku braku wyrównania offsetu będziesz musiał dodać kondensatory na wyjściu I/V, których zadaniem będzie usunięcie składowej stałej.

Udostępnij tę odpowiedź


Odnośnik do odpowiedzi
Udostępnij na innych stronach

Waldku słyszałeś coś o tym

Już napisał .3lite :-)

Wszystko jasne.



Tłumacząc - jak analogówka usunie offset to nie nalezy łączyć z Iout, tak jest w naszym przypadku.

Dodanie +2mA i uzyskanie 0 offsetu jest użyteczne dla łączenia PCM63 np z lampami.

Udostępnij tę odpowiedź


Odnośnik do odpowiedzi
Udostępnij na innych stronach



Już napisał .3lite :-)

Wszystko jasne.



Tłumacząc - jak analogówka usunie offset to nie nalezy łączyć z Iout, tak jest w naszym przypadku.

Dodanie +2mA i uzyskanie 0 offsetu jest użyteczne dla łączenia PCM63 np z lampami.

Baaaardzo cenna informacja :)



Udostępnij tę odpowiedź


Odnośnik do odpowiedzi
Udostępnij na innych stronach

To jeszcze zapytam na którą masę pcm63 lepiej wpiąć się masą z lampek i rezystorem konwersji, DGND czy AGND



W tym cd są porobione wirtualne masy


Edytowane przez gabler

Udostępnij tę odpowiedź


Odnośnik do odpowiedzi
Udostępnij na innych stronach

Czy ktoś z tego wątku będzie robił jakieś zakupy w Farnell lub Mouser - chciałbym się dołączyć. W razie czego proszę o kontakt na PW.

Udostępnij tę odpowiedź


Odnośnik do odpowiedzi
Udostępnij na innych stronach

Jakby co to w Mouser teraz jest darmowa wysyłka przy zakupię powyżej 50 EUR.

Udostępnij tę odpowiedź


Odnośnik do odpowiedzi
Udostępnij na innych stronach

Jakby co to w Mouser teraz jest darmowa wysyłka przy zakupię powyżej 50 EUR.

Problem w tym, że chcę kupić drobiazgi za parę euro :)

Udostępnij tę odpowiedź


Odnośnik do odpowiedzi
Udostępnij na innych stronach

Płytki są już w PL.

Większość przesyłek wyślę w Poniedziałek, większość to znaczy te do których są adresy i nie ma kłopotów z wpłatami.

  • Lubię to 1

Udostępnij tę odpowiedź


Odnośnik do odpowiedzi
Udostępnij na innych stronach

To jeszcze zapytam na którą masę pcm63 lepiej wpiąć się masą z lampek i rezystorem konwersji, DGND czy AGND



W tym cd są porobione wirtualne masy

AGND Edytowane przez asta

Udostępnij tę odpowiedź


Odnośnik do odpowiedzi
Udostępnij na innych stronach

Witam



Waldi_06 co oznacza skrót FB w miejscu R10 i R14 w analogówce ?

Jaką można zastosować bramkę w miejsce podanej w boomie 74HC1GU14 w DACu



dziękuję za podpowiedź

Udostępnij tę odpowiedź


Odnośnik do odpowiedzi
Udostępnij na innych stronach

AGND

To pytanie właściwie zadałem niepotrzebnie bo to oczywista oczywistość :) ale dzięki za odpowiedż,od ładnych paru dni gram na tych pcm63



Udostępnij tę odpowiedź


Odnośnik do odpowiedzi
Udostępnij na innych stronach

Witam



Waldi_06 co oznacza skrót FB w miejscu R10 i R14 w analogówce ?

Jaką można zastosować bramkę w miejsce podanej w boomie 74HC1GU14 w DACu



dziękuję za podpowiedź

koralik ferrytowy

feerite bed

dostępne w TME - walczymy z wcz :-)



To pytanie właściwie zadałem niepotrzebnie bo to oczywista oczywistość :) ale dzięki za odpowiedż,od ładnych paru dni gram na tych pcm63

i jak wrażenia?

na jakim filtrze słuchasz?

Udostępnij tę odpowiedź


Odnośnik do odpowiedzi
Udostępnij na innych stronach



koralik ferrytowy

feerite bed

dostępne w TME - walczymy z wcz :-)





i jak wrażenia?

na jakim filtrze słuchasz?





Z filtrem sm5813 toto gra.

Cieżko pewnie tego cedeka porównywać z twoim dacem bo są spore różnice choćby w zasilaniu .Gra niskim mocnym basem,słychać ,że to R2R ma taką swoją manierę wiesz o czym piszę,ale dzwięk nie do końca mi pasuje ,trzeba by popracować może jeszcze nad poprawą zasilania i pożąglować kondami przy pcm oraz filtrze,trochę brakuje mi rozmachu i nasycenia średnicy ,na tą chwilę dupy nie urywa

Udostępnij tę odpowiedź


Odnośnik do odpowiedzi
Udostępnij na innych stronach

Przypomnij jaki to CD? AKAI?



Akai cd79



Schematy są w sieci

Udostępnij tę odpowiedź


Odnośnik do odpowiedzi
Udostępnij na innych stronach

Zastanawiam się dlaczego zastosowali prostownik jednopołówkowy na jednaj diodzie do zasilania daca?


Udostępnij tę odpowiedź


Odnośnik do odpowiedzi
Udostępnij na innych stronach

Zastanawiam się dlaczego zastosowali prostownik jednopołówkowy na jednaj diodzie do zasilania daca?

Pewnie dlatego, że odtwarzacz był projektowany przez inżynierów a nie audiofili. Inżynierom z obliczeń wyszło, że taki układ wystarczy żeby było dobrze. Audiofile natomiast tak długo będą się zachwycać dźwiękiem dopóki nie zobaczą schematu :)

Udostępnij tę odpowiedź


Odnośnik do odpowiedzi
Udostępnij na innych stronach



Pewnie dlatego, że odtwarzacz był projektowany przez inżynierów a nie audiofili. Inżynierom z obliczeń wyszło, że taki układ wystarczy żeby było dobrze. Audiofile natomiast tak długo będą się zachwycać dźwiękiem dopóki nie zobaczą schematu :)



Niestety nie ma się za bardzo czym zachwycać...:)

Przydało by się wyjaśnić czy ten układ jest w jakimś negatywnym stopniu gorszy od prostownika dwupołówkowego ,nigdy jednopołówkowego nie porównywałem dlatego pytam bo zastanawiam się czy to rozwiązanie przerabiać

Edytowane przez gabler

Udostępnij tę odpowiedź


Odnośnik do odpowiedzi
Udostępnij na innych stronach

wszystkie płytki są w drodze (te co miały wyjechać) ,

polecone priorytety,

Udostępnij tę odpowiedź


Odnośnik do odpowiedzi
Udostępnij na innych stronach

Odsłuchy filtrów idą pełna parą. Szybkie zmiany już były, teraz przyszedł czas na dłuższe odsłuchy każdego z osobna.

Z powodu "małej" zmiany w przedwzmacniaczu powtarzam od początku odsłuchy filtrów.

"Nastąpiła zmiana faworyta."

Polecam odsłuchanie SM5847.

Z dużą pewnością pozostanie na stałe.

Bas jest podobny jak w 43, ale góra bardziej gładka. Sam nie wiem dlaczego za pierwszym razem tego nie słyszałem, może nie ten repertuar do odsłuchu.



A jak idzie kolegom lutowanie ?

Czyżby DIY przegrało z żoną przed świętami :-), u mnie właśnie tak się stało.

Pozdr

Udostępnij tę odpowiedź


Odnośnik do odpowiedzi
Udostępnij na innych stronach

A jak idzie kolegom lutowanie ?

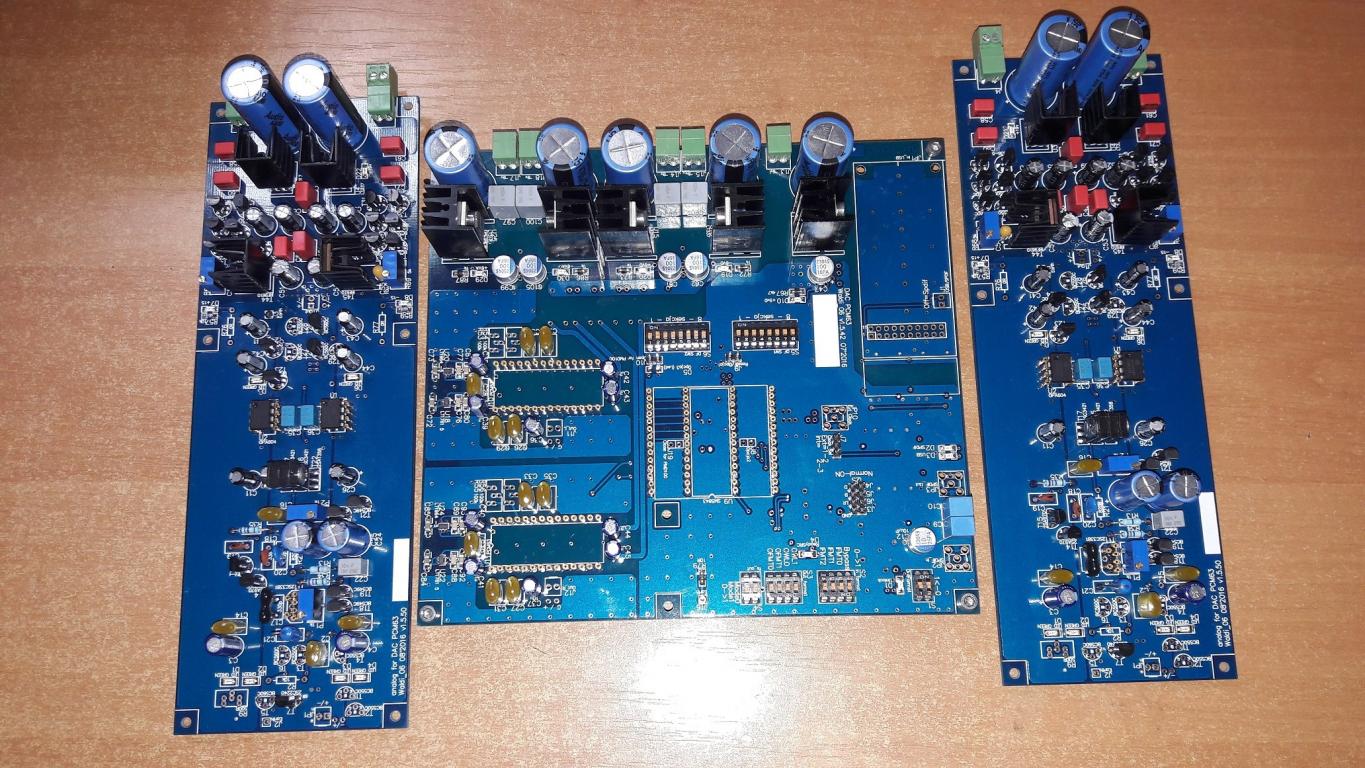

Całkiem nieźle ...jeszcze dostawa kilku brakujących elementów i miód dla uszu popłynie :-)



post-31461-0-45167600-1482419186_thumb.jpg post-31461-0-16278900-1482419199_thumb.jpg

  • Lubię to 1

Udostępnij tę odpowiedź


Odnośnik do odpowiedzi
Udostępnij na innych stronach

Odsłuchy filtrów idą pełna parą. Szybkie zmiany już były, teraz przyszedł czas na dłuższe odsłuchy każdego z osobna.

Z powodu "małej" zmiany w przedwzmacniaczu powtarzam od początku odsłuchy filtrów.

"Nastąpiła zmiana faworyta."

Polecam odsłuchanie SM5847.

Z dużą pewnością pozostanie na stałe.

Bas jest podobny jak w 43, ale góra bardziej gładka. Sam nie wiem dlaczego za pierwszym razem tego nie słyszałem, może nie ten repertuar do odsłuchu.



A jak idzie kolegom lutowanie ?

Czyżby DIY przegrało z żoną przed świętami :-), u mnie właśnie tak się stało.

Pozdr

A jak się ma 5813 do 5847 jakie różnice

Udostępnij tę odpowiedź


Odnośnik do odpowiedzi
Udostępnij na innych stronach

W tym układzie jeszcze nie słuchałem 13ki. Pierwszy będzie PMD100 a potem 13ka.

Udostępnij tę odpowiedź


Odnośnik do odpowiedzi
Udostępnij na innych stronach

W tym układzie jeszcze nie słuchałem 13ki. Pierwszy będzie PMD100 a potem 13ka.

A to czekam na opinie :)
