I-Amp - opinie


daris666
 Share

Recommended Posts

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) 7434eebd13b3e0f8560021ae23c392d2_1463074483.jpg



W/g mnie lepszy niż niejedna konstrukcja forumowa.

Wejściówkami dobierzesz dźwięk pod siebie, a jak będzie mało to Borys pomoże w doborze elementów i dopasowaniu pod siebie.

Po za tym projekt cały czas idzie do przodu.

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edited by adik82
Link to comment
Share on other sites

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) 7434eebd13b3e0f8560021ae23c392d2_1463074483.jpg



W/g mnie lepszy niż niejedna konstrukcja forumowa.

Wejściówkami dobierzesz dźwięk pod siebie, a jak będzie mało to Borys pomoże w doborze elementów i dopasowaniu pod siebie.

Po za tym projekt cały czas idzie do przodu.



No właśnie to pcb co pokazujesz bardziej mi odpowiada od tego nowego z półprzewodnikowym zabezpieczeniem i "powielaczem" zasilania.



To Twój ?

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Zero krzemu w torze, to grać nie może ?

Link to comment
Share on other sites

No właśnie to pcb co pokazujesz bardziej mi odpowiada od tego nowego z półprzewodnikowym zabezpieczeniem i "powielaczem" zasilania.

Czemu? Są już opinie że góra na zasilaczu z capM lepsza. Możesz zrobić kombinację alpejską, zrobić sam zasilacz capM i oddzielnie zabezpieczenia wg projektu irka (unizab). Nie będziesz miał przeciwzwarciówki, ale będzie opóźnione załączanie i głośniki zabezpieczone.

Link to comment
Share on other sites

Mój, mój.

Zostawiłem jetfire, bo jakoś mi lepiej gra na mój słuch a do poskładania mam a9 ratchet.





Chyba jedna opinia, choć dawno nie czytałem wątku.

Też bym poczekal na więcej opini, tzn aż sam złożę będzie najlepszą i rzetelną dla mnie ;)



Wysłane z mojego LG-D855 przy użyciu Tapatalka





Link to comment
Share on other sites

Składaj, raczej się nie zawiedziesz. Skoro nawet wybredny Luszti sobie zostawił :) Z moich obserwacji warto na wejściu dać kondensator typu zwrotnicowego. Luszti pożyczył mi białego mundorfa, było fajnie, ja teraz mam zielonego vishaya. Na wimie IHMO "plankton" się gubi.

Link to comment
Share on other sites

No tak ale uniamp to konstrukcja nierozwojowa. W iampe jest możliwość wymiany modułów , co jest genialnym rozwiązaniem.



Nie zwracałem na ten projekt uwagi, chyba z powodu braku zainteresowania nim na as. Może przez tą dziadowską nazwę "i-amp" :)



Zobaczymy co z tego wyjdzie. Na pewno będzie sporo zabawy. Zamówiłem 5 rodzajów modułów wejściowych do testów.

Edited by daris666

Zero krzemu w torze, to grać nie może ?

Link to comment
Share on other sites

  • 2 weeks later...

Dzisiejszy efekt postępujących prac :)

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Zero krzemu w torze, to grać nie może ?

Link to comment
Share on other sites

  • 3 months later...

Siema

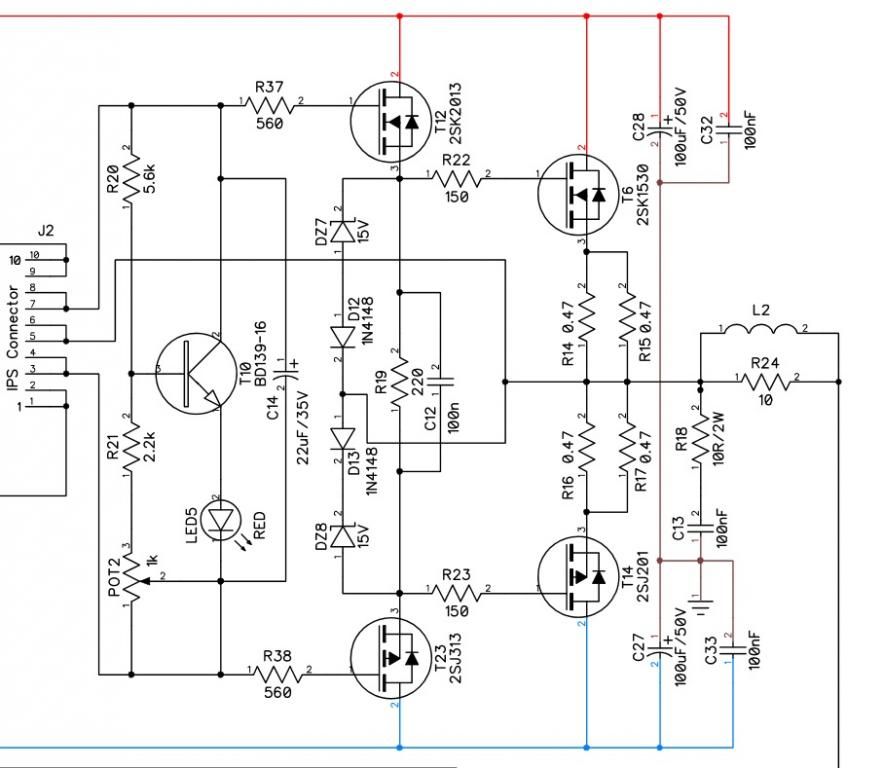

Wlasine jestem w trakcie robienia nowego stopnia wyjsicowego.

Kolega Rafal (D Z I E K U J E M Y) zaproponowal zastosowanie powojny bootstrap w predriverze.

Bootstrap stosowalem juz wiele razy w rozwiazaniach z mosfetami w celu zwiekszenia ''swingu'' na wyjsicu (2 napiecia Vgs potrafia zjesc nawet po 5V z raila zasilania). Jednakze znieksztalcenia zawsze szly troche w gore przy takim rozwiazaniu.



Troche bylem sceptycznie nastawiony do tego rozwiazania ale wyszlo bardzo fajnie.

Tranzystory pracuja w przyblizeniu przy stalym napieciu Vce (czyli praktycznie w jednym punkcie), lepsza sprawa to to ze ''zabootstrapowane'' napiecie kolektorow (obrazek ponizej) plywa nam z razem z bazami i znika nam wiekszosc Cob. Jeszcze lepsze jest to ze latwiej bedzie zrobic kompensacje termiczna bo mniejsze VCE*bias = mniejsze straty (w tym przypadku o ponad polowe) czyli mniejsze jaja z plywaniem biasu np. po wsadzeniu wynalazku w obudowe. U mnie napiecie zasilania to 2x 58VDC gdzie sterowanie dostaje tylko 2x28VDC.



Jak by na to nie patrzec to patent ciekawy.

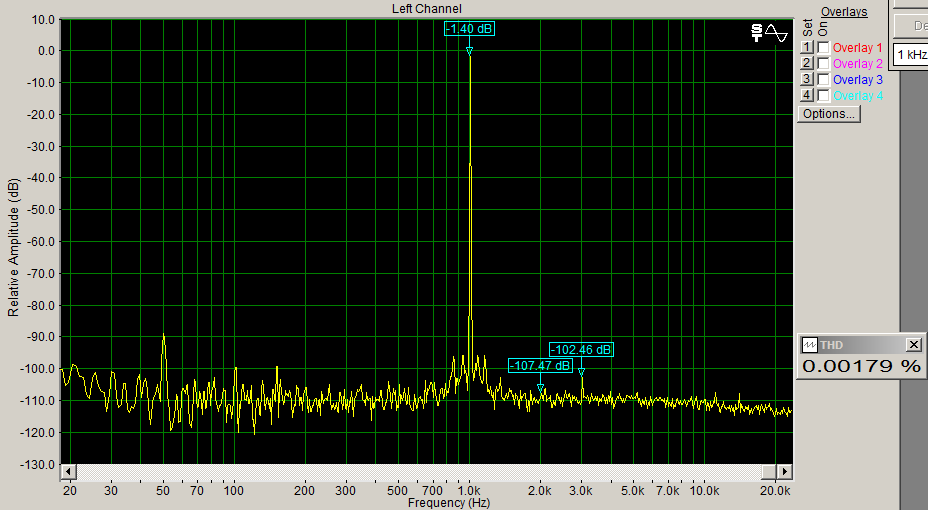

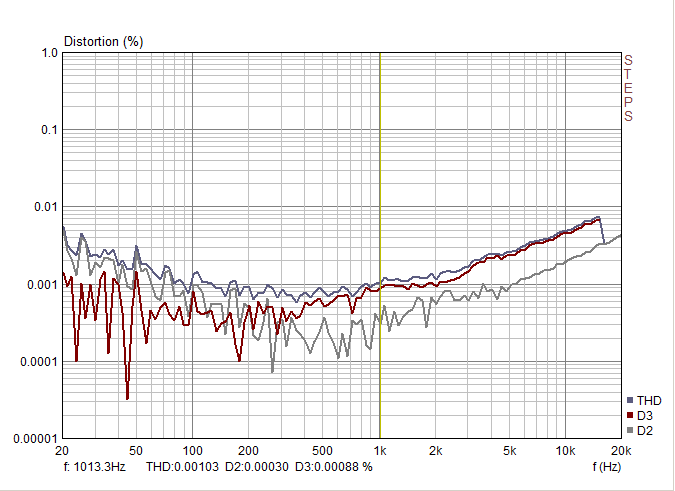

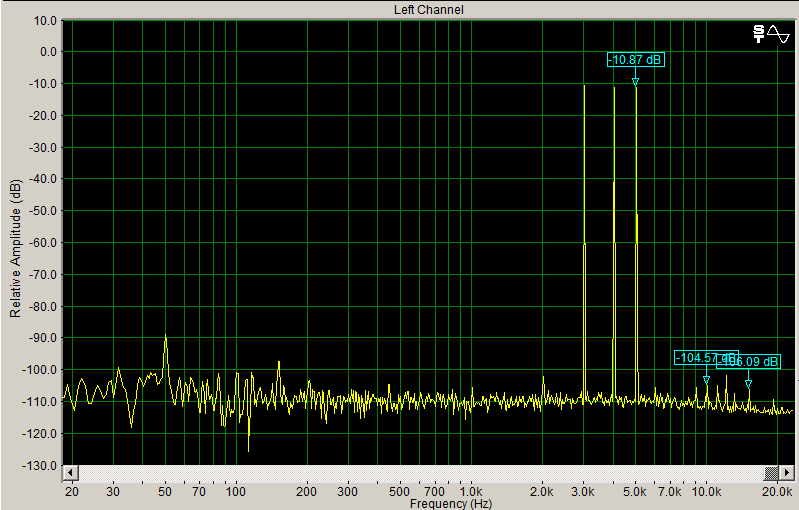

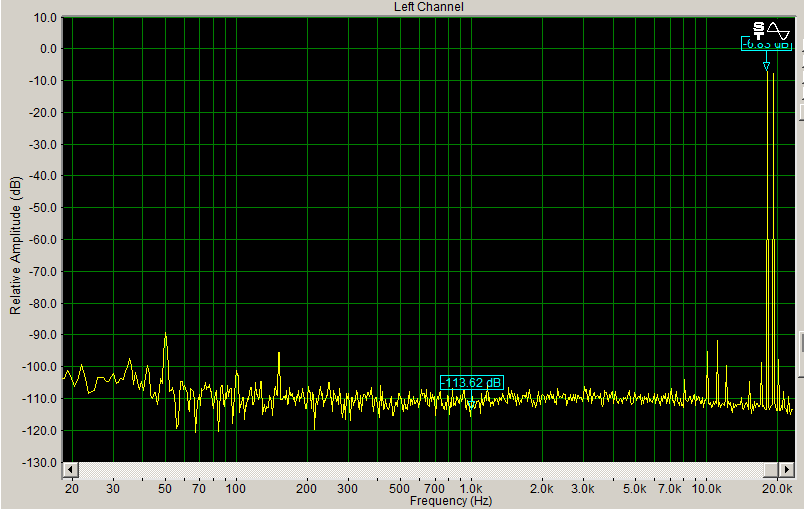

Uderzylem w stol (zaraz pewnie nozyce sie odezwa) i zrobilem maly pomiarek, wyglada to calkiem ciekawie, przynajmniej wiem ze powinienem zmienic karte dzwiekowa na cos lepszego.



Filmik ponizej:

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edited by borysgo2

iAMP, iPSU, iSMPS i kto tam wie co jeszcze :D

Link to comment
Share on other sites

  • 3 weeks later...

Nowa lampa trafia na stol. Narazie ECC88, czekam na 6H30pi, mam nadzieje ze uda mi sie jakos ja poustawiac (pytalem tu i owdzie ale jakos nikt nie pomogl).

"Na lampie'' jest postawione lustro pradowe, dzieki temu napiecie anodowe jest prawie 2x wieksze niz w przypadku obciazenia rezystorowego (loop gain tez skoczyl w gore dzieki aktywnemu obciazeniu). Ukladzina jest mega prosta, najprostrza jak sie tylko da. Z zbiasowaniem lampy jest pewien trik i najlepiej prad dobrac precyzyjnie na stole z podpieta pomiarowka (tak wiem, wiem, po co mierzyc....., kompensacji nie da sie sklonowac, trzeba ja jakos obmierzyc, koniec kropka). FFT czyste (troche syfu 50Hz pochodzacego z mojego setupu), produktow IMD tez praktycznie brak.

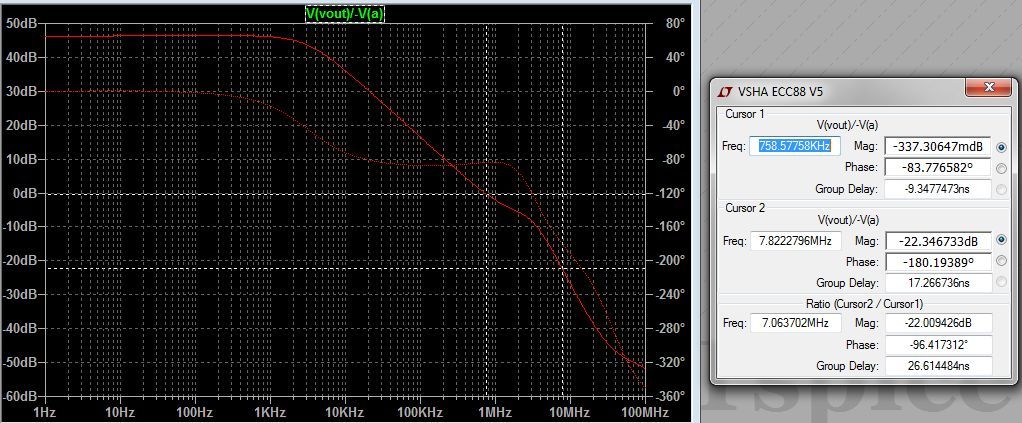

Bode ''ploty'' z symulatora OK.

Jest szansa ze cos z tego bedzie, zostalo jeszcze troche pracy, eksperymentow i odsluchiwania, mam nadzieje ze bedzie GIT.

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )






Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edited by borysgo2

iAMP, iPSU, iSMPS i kto tam wie co jeszcze :D

Link to comment
Share on other sites

Nowa lampa trafia na stol. Narazie ECC88, czekam na 6H30pi, mam nadzieje ze uda mi sie jakos ja poustawiac (pytalem tu i owdzie ale jakos nikt nie pomogl).

Przecież Ci mówiłem, że mam buforek na 6H30 :-)



No i schematy różnych LAMPO-końcówek wysłałem :-)



No i poszukaj to znajdziesz to co robił kolega Raven z lampkami w końcówkach mocy.

www.sparus.pl

Link to comment
Share on other sites

Heh, mi sa potrzebne konkrety.

Bedzie ta 6n30pi dobrze chodzic na 40V na anodzie? I jaki w praktyce bedzie mniej wiecej bias na niej przy takim napieciu. Pisze w praktyce bo np w przypadku zabawy z ecc88 i ecc82 to sie teoria dosyc znacznie roznila od tego co wyszlo w efekcie koncowym.

Dziekowac bardzo.

iAMP, iPSU, iSMPS i kto tam wie co jeszcze :D

Link to comment
Share on other sites

będzie chodzić, ale przy wyższym napięciu będzie bardziej liniowo. No i zalęzy jaki prąd ustawiłeś, bo o tym nic nie piszesz.



No jeszcze nie mam tej lampki, narazie rzezbie w ecc88. Jak bede musial wyjsc powyzej 6-8mA to bede potrzebowal przeprojektowac lustro i stopien napieciowy (albo sie dodatkowo zawtornikowac przed nim) bo sie za duzo wolnego miejsca pomiedzy railem zasilania i anoda zaczyna robic. Cos sie wymysli, lampki bede mial w przyszlym tygodniu.



Dziekowac

iAMP, iPSU, iSMPS i kto tam wie co jeszcze :D

Link to comment
Share on other sites

  • 3 weeks later...

Jak powiedzial tak zrobil --> wsadzilem 6H30Pi w podstawke od ECC88, bias narazie zostawilem tak jak byl czyli po okolo 2mA na kazda triode (4mA do kupy), napiecie na siatce -3.2V (pasuje to poprawic nieco). Na pierwszy rzut ucha da sie wyczuc wieksza dynamike w dzwieku w porownaniu do ECC88 od JJ. Jest tez wiecej mikro-detali. Jak na poczatek zabawy mi sie bardzo podoba.

Napiecie zasilania koncoweczki 2x 59VDC.

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

iAMP, iPSU, iSMPS i kto tam wie co jeszcze :D

Link to comment
Share on other sites

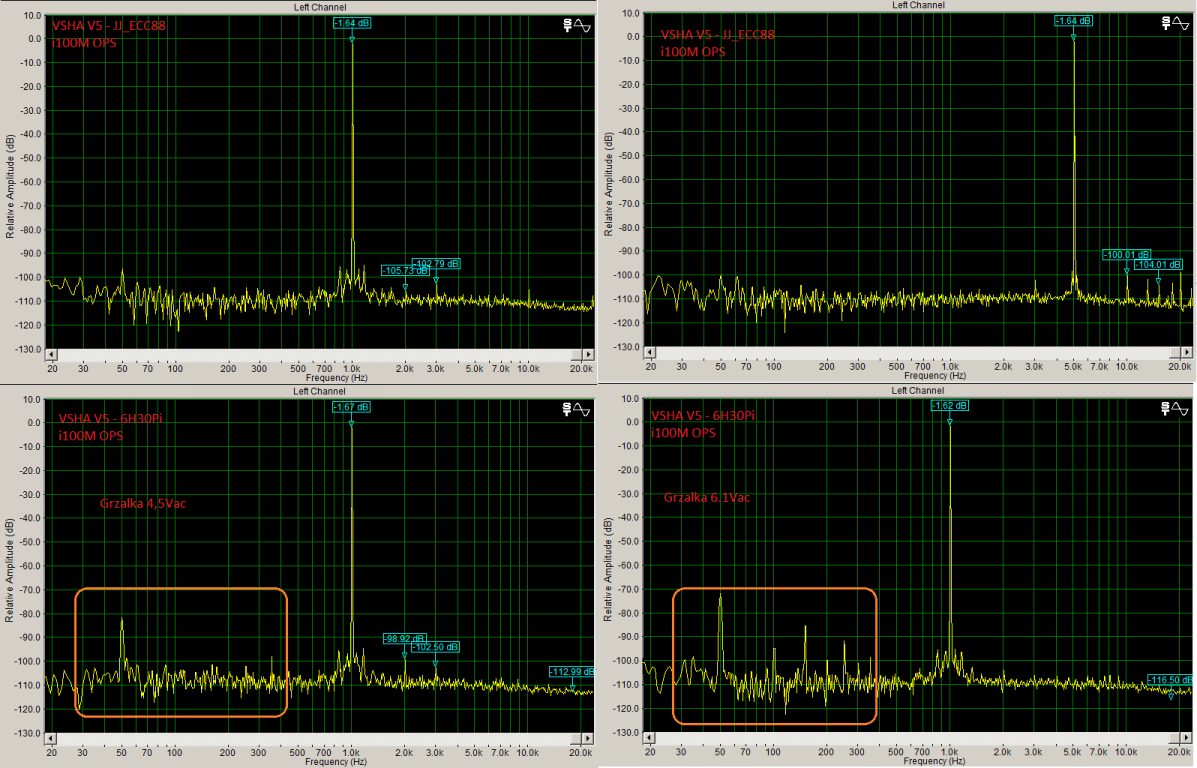

Dalsza walka z lampkami. Mam takie pytanko, jak najlepiej jest zasilic ''grzalki'' w 6H30Pi ?

Jak narazie grzejnik mam zasilony 6.1VAC (830mA) prosto z trafka, uzwojenie nie jest symetryzowane, nie jest tez ''podparte'' o mase (w przypadku ''oparcia'' jedna strona uzwojenia grzejnika o mase brumu jest o jakies 20dB wiecej !!).



Narazie pin nr 9 podlaczylem przez kondensator 1uF do masy sygnalowej i tak razultat jest najlepszy z grzaniem AC.

Dla sprawdzenia zmniejszylem napiecie grzalki do 4,5Vac i brum znacznie zmalal --> czy oznaczalo by to ze ten typ tak ma ?



Jezeli 6H30Pi od Sovteca tak ma to czy probowal ktos grzania DC ? A moze jest jeszcze cos co najprawdopodobniej zle robie ?



Dla porownania zasypalem w podstawke JJ_ECC88 z napieciem grzejnika wiszacym w powietrzu oraz z pinem 9 podlaczonym przez 1uF do masy sygnalowej i FFT jest jak pupa niemowlecia.



Dzieki wielkie

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )


Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

iAMP, iPSU, iSMPS i kto tam wie co jeszcze :D

Link to comment
Share on other sites

Monologu czesc dalsza, jutro jazda z misfecikami od Toshiby. Dlugo na to czekalem, bardzo dlugo :D

Ciekawe czy niczego nie wysadze przy okazji.

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

iAMP, iPSU, iSMPS i kto tam wie co jeszcze :D

Link to comment
Share on other sites

  • 3 months later...

Buzzer

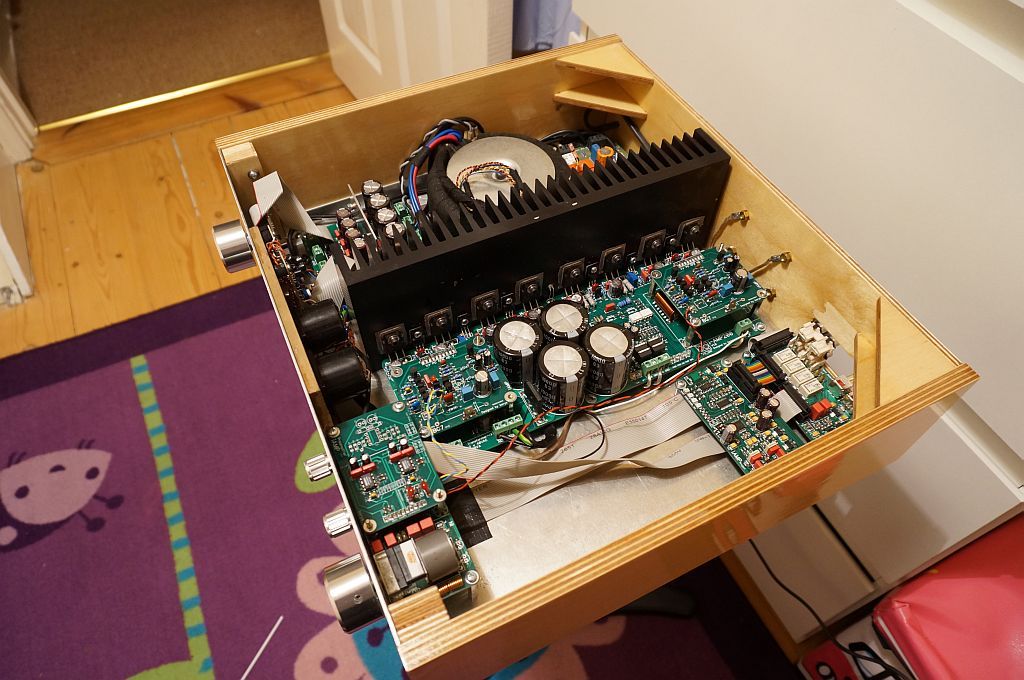

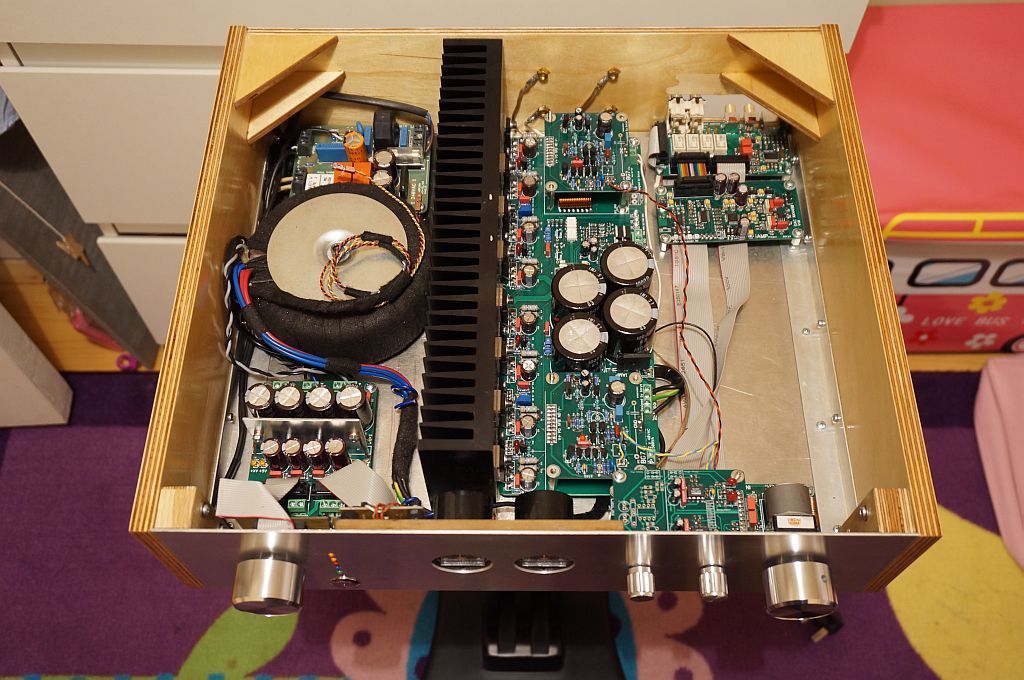

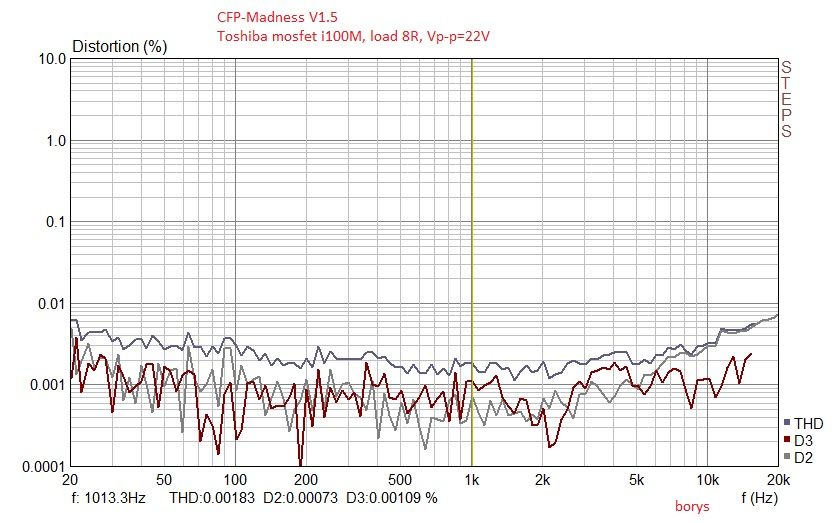

Eksplozja miala miejsce juz dosyc dawno temu. Do tej plytki uzylem popularnych driverow BJT tez od toshiby, na moje ucho nie jest to najlepsze polaczenie (tak na pierwszy rzut). Jak narazie najlepsze jak dla mnie polaczenie to zarowno drivery jak i koncowe w wersji Mosfet od Toshiby (tak jak na obrazku ponizej). Jezeli chodzi o wersje BJT to narazie gram na 130W sankenach i driverach rowniez od sankena i to polaczenie tez jest bardzo fajne. W wersji mosfet wylatuje stopien predriwera takze ukladzina sie troche upraszcza. Jezeli chodzi o pomiary to jest widoczna roznica pomiedzy wersjami BJT oraz Mosfet. Generalnie BJT sa bardziel liniowe i te pomiary sa lepsze, natomiast z mosfetami od Toshiby jest znacznie wiecej H2 na widmie FFT ale trzeba wziac pod uwage ze pojawia sie ona dopiero po wykreceniu biasu na 150mA (ponizej tej wartosci H2 jest schowana i dominujaca jest bardziej H3 H5, co slychac bo potrafi na niektorych kawalkach szczekac na gornej czesci pasma). Roznice sa slyszalne i to nawet wyraznie. Pelna wersja mosfetowa przy odpowiednim zbiasowaniau jest na tyle liniowa ze smialo mozna ja porownywac pod wzgledem technicznym z dobra wersja BJT (a o to przy mosfetach nie jest latwo).



Pozdr

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )





Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

iAMP, iPSU, iSMPS i kto tam wie co jeszcze :D
