I-Amp - opinie

Recommended Posts

Na AS stoi teraz mój iamp, ale w wersji mocno roboczej, więc chłopaki raczej pod obrus schowają, ale z tego co wiem, swojego ma przywieźć Luszti.


Seas L22+FW146+9950/FW146+WA30TW010/BG9/I-amp/China AK4490+Amanero/Nostromo3+RS headamp+Superlux HD681

Share this post


Link to post
Share on other sites

Na AS stoi teraz mój iamp, ale w wersji mocno roboczej, więc chłopaki raczej pod obrus schowają, ale z tego co wiem, swojego ma przywieźć Luszti.



Oo, dobrze wiedzieć, posłuchać też a i pogadać.

Dziękówka i do zobaczenia w pokoju diy.

Share this post


Link to post
Share on other sites

Ma ktoś może do odsprzedania PCB do i-amp 200 wraz z kompletem elementów?

Lub uruchomioną końcówkę bez trafa i obudowy?

Właśnie przez głupi błąd zjarałem swoją końcówkę więc zmuszony jestem zakupić nowy komplet...

Edited by aqjaroslaw

Share this post


Link to post
Share on other sites

A co to za blad ze nie oplaca sie naprawic? Benzyna polales i podpaliles? ☺



Wcześniej był za duży bias - przekładając wzmacniacz do nowej obudowy nie wyregulowałem ponownie biasu, w efekcie zjarały się rezystory R6, R51, R53 i przegrzało się kolejne kilka rezystorów w jednym kanale.

Rezystorki powymieniałem, tranzystory były całe, ale nie zauważyłem (prawdopodobnie) zwarcia na PCB (teraz ciężko do tego dojść, bo mam węgiel na płytce).

Skutkiem tego był żywy ogień po uruchomieniu zasilania i PCB nie do odratowania (co prawda trwało to ułamek sekundy, ale szkody są zbyt duże) :(

Oczywiście większość elektrolitów nadaje się do ponownego użycia, tranzystory - przynajmniej w tym uszkodzonym kanale już niekoniecznie.

Tak się dzieje jak się człowiekowi śpieszy...

Edited by aqjaroslaw
  • Like 1

Share this post


Link to post
Share on other sites

No to grubo. Nie masz widze zwyczaju uruchamiania ukladow z szeregowymi rezkami w zasilaniu. Ja od czasu jak w spektakularny sposob zjaralem unitre zawsze tak robie nawet jesli tylo na chwilke wyjalem z obudowy. Lub cos lutowalem.

Share this post


Link to post
Share on other sites

Dla posiadaczy i100, możecie sobie zrobić następujące poprawki:



- Podlutowac do elektrolitów 100nf, można dodatkowo 220pf-1nf, robimy to na podparciu ips'ow oraz przy odsprzegajacyh tranzystorów koncowych

- dla bezpieczeństwa przy driverach dajemy 100 - 220pf co żeby nic nam się nie wzbudzało, między bazę i kolektor(nie pamiętam czy jest na to miejsce na płytce)

​​​​​​​- między pd i nd Podlutowac należy 2,2uf-4,7uf MKP lub mkt + mały bocznik MKP 10-100nf.

- można wypróbować kondensatory 100nf x2 na kondensatory w zasilaczu.



może Borys coś jeszcze podpowie

Edited by Adam_85
  • Like 1

Share this post


Link to post
Share on other sites

Sorki że post pod postem.

Pany mam BC-ki z https://www.tme.eu/pl/parking/b237863e74b0b1457c181e30da30ae1905379f62.html w dwóch rozstawach nóżek 1,27 i 2,54. Na płytkach iAmpa jest pewnie ten krótszy zostaw. Jak to przylutować? Będę musiał pogiąć wyprowadzenia - tak się robi w tranzystorach?

Edited by pierote
  • Like 1

Share this post


Link to post
Share on other sites

trochę spamuję :D ...ale gdyby ktoś potrzebował to mam kompletnego i-AMPa do sprzedania wraz z preampem - w wątku kostki do wzięcia i w ogłoszeniach wrzuciłem :)

Share this post


Link to post
Share on other sites

nie ....tylko z i200 - kupiłem całą poskładaną od borysa

wiec jeżeli chodzi o 200 to wydaje mi się, ze troszeczkę mniej dołu, na 3 jest większa kontrola ale też i trzeba sporo pracy i uwagi włożyć by to ładnie poskładać ... poprowadzić przewody, poukładać w obudowie...

jeżeli chodzi o resztę pasma to zależy od IPS. mi najbardziej lezy A9

ogólnie i-AMP to wg mnie najbardziej elastyczny projekt DIY wpełni udokumentowany...bardzo ważne że przemyślany dzięki czemu nie ma jakichś problemów ze wzbudzaniem, uruchomieniem ...itp. do tego naprawdę wybitnie brzmi a wisienką jest możliwość wyboru charaktreu brzmienia pod siebie dzieki różnym IPS'om....



mojemu bratu się strasznie spodobał.... i i200 mu oddałem :D on mi za to niedawno oddał azura 851d hehe .

Edited by bawolek

Share this post


Link to post
Share on other sites

No mi zostały tylko trany dolutować, trafo i mogę odpalać setę. Ale kuna ten TME, dali mi BCki z 2 różnymi rozstawami nóżek a IRFP w obudowie to247 zamiast to264 jak w bomie!

Tak to jest jak sie ma oczy w .... .

Edited by pierote

Share this post


Link to post
Share on other sites

BC spokojnie sobie dogniesz nózki, ja nigdy nie zwracam uwagi na to jakie kupię, po prostu wsadzasz i lutujesz :) A IRFP nie występują w to264 o ile mi wiadomo, a jeżeli tak, to jest to bardzo rzadkie :)

  • Like 1

Share this post


Link to post
Share on other sites

OK. będę spał spokojniej.

Mam jeszcze pytanko o trafko z Poltrafo, dostałem w mailu takie pytania:



-jakie max wymiary gabarytowe średnica, wysokość?

-napięcia na jałowo czy pod obciążeniem? (Dodatkowo % spadek napięcia)

-jaka aplikacja i zastosowanie?

Nie wiem dokładnie jak ma być te 2*35V/250. 250 wystarczy czy przewymiarować do 300W dla spokojności?

Share this post


Link to post
Share on other sites

andiandi

Bardzo fajniusia obudowa.



pierote

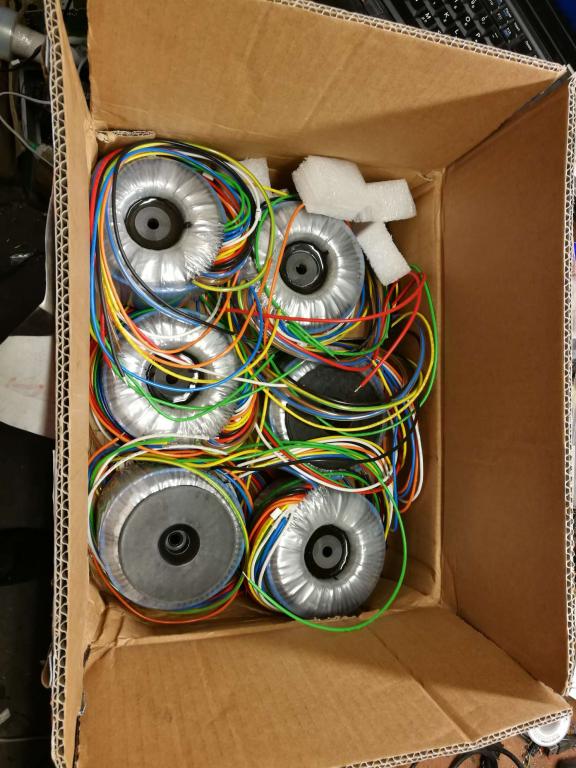

Do projektu sa przygotowane specjalne transformatory z wszystkimi potrzebnymi uzwojeniami (a nawet i wiecej), juz idzie do mnie w paczce druga tura.

Transformatory sa bardzo solidnie wykonane, wagowo i gabarytowo cos jak 400-500VA z toroidow (ktore tez mam).

Mozna podpiac sobie preamp, DAC, grzejniki lampek, sterowanie z pilota, co kto bedzie chcial.

Transformator 320VA.pdf


Edited by borysgo2

iAMP, iPSU, iSMPS i kto tam wie co jeszcze :D

Share this post


Link to post
Share on other sites

Hmm, hmmmm, już zamawiam ;)



Kiuna walnąłem gafę, do i100 i Jetfire wlutowałem Wime MKS zamiast MKP2 a jak byk w bomie.

Teraz pozostaje mi kupić te 100nf mkp2 ewentualnie mam dobre Epkosy mkp ale o wartości 150nf i pytanie. Piotr czy mogę bezkarnie zmienić 100nf na 150nf czy nie polecasz tak?

Share this post


Link to post
Share on other sites

Nie wiem czy jest się czym chwalić no ale ile można robić!

Do zakończenia i100 zostało mi przylutować trany i kupić trafo. uff. Obudowa znalazła się sama, kiedyś padł mi CD63SE, naprawiałem ale w końcu wywaliłem bebechy i bude na strych. Wtedy nawet jeszcze nie myślałem o diy ;)








W ten sposób mam miejsce na trafola sporo ponad 13cm jednak wysokość budy to równe 7cm a Borys proponuje trafka 110 na >80. W Poltrafo będą musieli pomyśleć. Obudowa mimo ze CD to nawet ciężka i całkiem solidna. Myślałem że pójdzie do niej DAC albo pre ale wyszło jak wyszło. Radiator jest 260x60x65mm i jak widać mieści się w poprzek na styk.

Ogólnie co myślicie, będzie to miało sens, jak nie to test i szukam nowej.

Share this post


Link to post
Share on other sites

pierote

Takie ulozenie ma jak najbardziej sens, sam tak robie bo dosc wygodnie mieszcza sie wszystkie graty w obudowie, jeszcze zostaje sporo miejsca na jakies inne duperele.



Ostatnio nawet wpadlem na taki pomysl zeby podniesc radiator o 5mm czyli sam radiator na dystansach 5mm i plytki drukowane na dystansach 15mm, mozna wtedy przewody od transformatora puscic ladnie dolem pod plytkami. Oczywiscie obudowe podlacz sobie do masy sygnalowej, najprosciej bedzie jak wykorzystasz do tego lewa podpore lewej wejsciowki, po prostu zamiast nakretki przelec przez PCB dystansem w podloge obudowy.


Edited by borysgo2

iAMP, iPSU, iSMPS i kto tam wie co jeszcze :D

Share this post


Link to post
Share on other sites

Woow, Mistrzu ty to masz te budki fajne. Drewienko on the natural czy sklejka/mdf oklejany?

Kuma nie pomyślałem z tymi BC 22mF. Płytkę na dystansikach 8-10mm i nie mogę wsunąć pokrywy górnej :( Okazało się że kondy z pcb mają 6,5cm a wysokość wnętrza 7cm. Bedę musiał zastosować mini kołeczki i uważać aby nie zrobić zwarcia podłogą o pcb.

A może macie jakiś sposób na wyłożenie podłogi czymś izolującym i nie do przebicia padami lutowanych elementów.

Wiem trochę rzeźbienie ale jak nie podejdzie to po testach/wygrzewaniu i tak się nową zrobi ;)

Edited by pierote

Share this post


Link to post
Share on other sites
