AVT2464 czy Pass Buffer B1

[Luk871]

Witam. Jestem w trakcie budowy swojego własnego "zestawu hi end" w skład którego wchodzą niemal skończone kolumny podłogowe, wzmacniacz LM3886 (lubię jego granie) oraz mały DAC na PCM2704 w aluminiowej obudowie. Chcę pomiędzy wzmacniacz a DAC wpiąć bufor. AVT2464 w wersji na dwóch tranzystorach już słuchałem i to co robił z LM3886 bardzo mi się spodobało.

Pytanie jak ten kit AVT miałby się do bufora Pass'a? Czy byłby lepszy? Ktoś robił porównanie?

[pdyn]

Mówisz w avt o drugim stopiniu czyli wtórniku? Zarówno w jednym jak i w drugim przypadku można się pozbyć kondensatora wejściowego.

Na mosfetach ma mniejszą impedancję wyjściową i lepiej sobie radzi z większymi sygnałami na wejściu tzn mniejsze ma zniekształcenia - kiedyś mierzyłem.

Jfet ma mniejszą pojemność na wejściu, mniejsze szumy własne, większą impedancję wejściową - to dlatego że jfet na wejsciu stosuje się przeważniej 100k a mosfetach powiedzmy 10k-20k.

Jak uważasz że konieczny jest bufor na wejściu LMa i sygnał byłby z np. z CD to ja bym zastosował raczej Jfetowy wtórnik. Gdyby był mi potrzebny wtórnik z dużym prądem wyjściowym a na wejściu miałbym dużą aplitudę większą od 2V to bym zastosował mosfety.



Tutaj masz opisane inne opcje wtórnika jfet (może się przydać):

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )



i jeszcze coś takiego (tutaj nie ma kondensatora ani na wejściu ani na wyjściu):



I jeszcze jedna sprawa - dotyczy tego kitu - nie potrzebujesz na wyjściu tak wielkiej pojemności gdyż impedancje wejściowa którą ustalisz w tym LMie (pewnie 10k-20k) nie będzie przecież taka jak słuchawek ale znacznie większa. A więc możesz zastosować lepsze kondensatory na wyjściu tego bufora np. zamiast elektrolitów foliowe

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Luk871]

Witam. Do Jfeta zamówię elementy i zobaczymy jak to wyjdzie. Obudowę projektuję tak aby w razie potrzeby wymienić układ na coś innego. Tak jakby modułowa konstrukcja.

A co do AVT to kondensator C3 zastąpić jakimś dobrym foliowym tak? Ogólnie mam go zmontowanego na szybko w pająku na dosyć dobrych elementach, rezystory Dale kondensatory Nichicon KW i KZ (LM jest na 10k)

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Waldi_06]

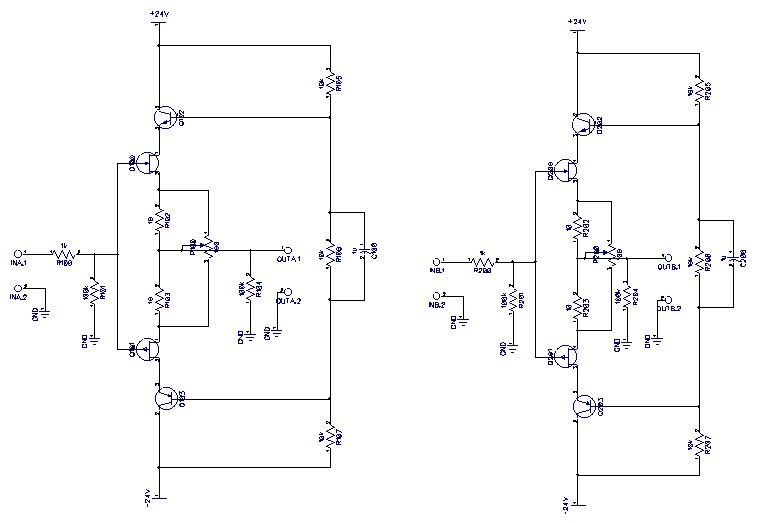

Ostatnio porównywałem diamond bufor wg Petera Daniela i Veterana z buforem na fetach wg Nelsona

Bezapelacyjnie wolę diamond bufer,

ma niżej schodzący bas przez co instrumenty nie sa chude,

a bufor na fetach nie ma takiego basu i co najgorsze pokazują się sybilanty (syknięcia) na górze i wyższym środku

Tranzystory fet to 2sk389V ze starych czasów,

bufor pomiędzy pasywką MsFalcona a wzmacniaczem

[Luk871]

Witam. Nie chcę za dużo bawić się z tym. Chcę słuchać muzyki:) zobaczę tylko tego Passa. Jak mi się nie spodoba to zostawię ten AVT:) przynajmniej już sprawdzony:)

Dzięki za odpowiedzi;)
