TDA1541 (A) - fakty, ciekawostki, opinie, pomysły. Legenda trwa.


(nie)przecietniak

Rekomendowane odpowiedzi

Witam uprzejmie, poszukuję osoby, która pozwoli mi się cieszyć oddzielnym DACkiem na TDA1541. Posiadam wzmacniacz Sony ta-v7700, który ma moduł w/w przetwornika c/a. Niestety w połączeniu razem ze wzmcniaczem to "nie gra". Nie znam się na elektronice, owszem mogę coś polutować, ale temat aby samodzielnie stworzyć z tego modułu - oddzielnego DACa - jest nie dla mnie. Dlatego szukam osoby, najchętniej z W-wy, która włożyłaby swoje elektroniczne i konstruktorskie serce, wiedzę i pracę - a efektem byłby fajnie grający oddzielny DAC na TDA1541.Podaję link do instrukcji serwisowej oraz kilka zdjęć znalezionych w necie: 1. Instrukcja serwisowa -

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) . 2. Zdjęcia -

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) ,

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) ,

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) ,

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) ,

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) . Może przydatne linki:

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) , ułomne tłumaczenie Google z chińskiego forum

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) . Będę wdzięczny za zainteresowanie się tematem, sugestie i odzew. Pozdrawiam

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane przez (nie)przecietniak

Świetna poglądowa galeria (nie moja) dot. TDA1541(A):

www.maxdat.eu/_galeria/Foto%20TDA1541.html

Odnośnik do komentarza
Udostępnij na innych stronach

Pozwolę sobie dodać, że główne elementy na płytkach tego modułu DAC (posiadającego dwa wejścia SPDIF) to, oprócz TDA1541: filtr cyfrowy - CXD1088, odbiornik spdif - CXD1076, 2 x opampy - NJM5532. Marzy mi się zastąpienie stopnia analogowego lampowym, tak jak np. w tym odtwarzaczu cd Nakamichi CDP-2E

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Czy uważacie, że to przedsięwzięcie warte będzie zachodu?

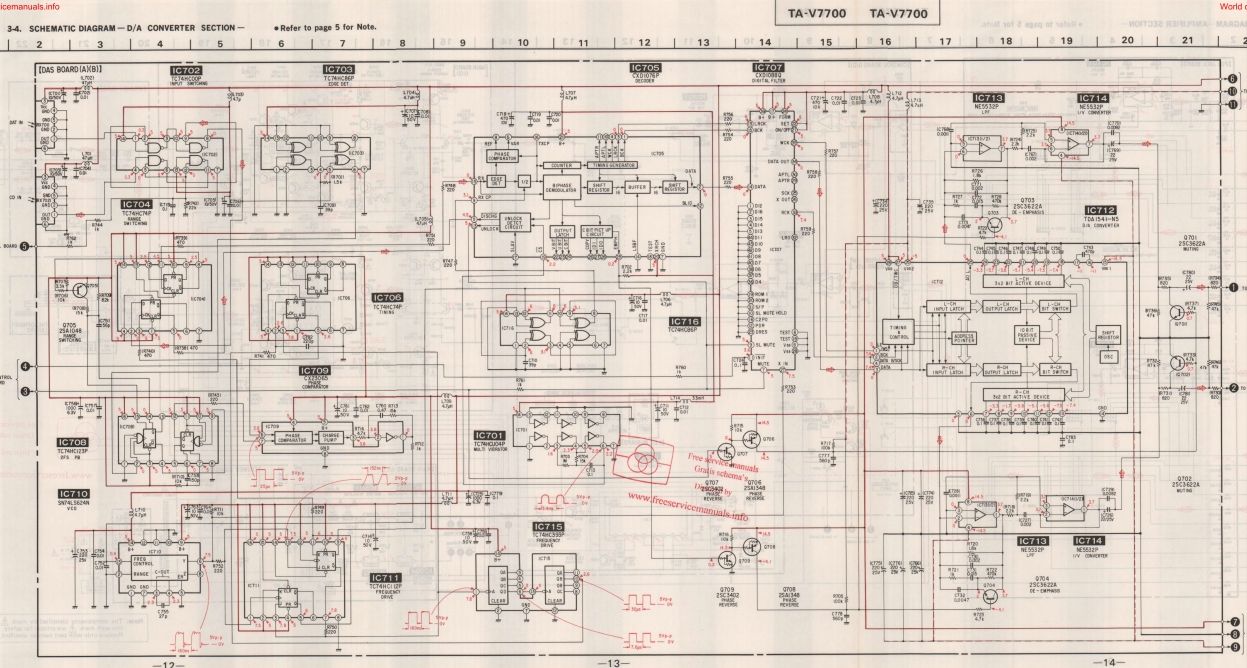

Wklejam jeszcze schemat. Czy możecie się podzielić, jaką drogą Wy byście poszli?


Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane przez (nie)przecietniak

Świetna poglądowa galeria (nie moja) dot. TDA1541(A):

www.maxdat.eu/_galeria/Foto%20TDA1541.html

Odnośnik do komentarza
Udostępnij na innych stronach

Z lampami nie próbowałem, swego TDA spiąłem z I/V discrette i jak dla mnie warto było z tym że TDA wyciągnięty z CD60 Marantza i w porównaniu do tego jak to grało w oryginale mogę się odnieść. Podstawa to zasilanie które w tanich urządzeniach jest ubogie.

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

haj-fajowo jest;)

Odnośnik do komentarza
Udostępnij na innych stronach

zanim zaczniesz przerabiać analogówkę może najpierw jakieś porządne zasilanie dla tego układu zrobisz, bo z tego co widać to zasilanie jest doprowadzone na tych biednych kabelkach i nie wiadomo jak to dokładnie wygląda, a raczej nie za bogato zbudowane nie jest i pewnie wspólne dla reszty wzmacniacza.

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Odnośnik do komentarza
Udostępnij na innych stronach

Jest tak jak mówisz - wspólne zasilanie poprzez płytę główną wzmacniacza. Ale, jak pisałem chciałbym wykorzystać moduł tego daca, jako oddzielny przetwornik, w oddzielnej obudowie z oddzielnym, autonomicznym zasilaniem, wyjściem analogowym...i lampami, albo inną wartą uwagi modyfikacją. Po prostu oddzielny DAC. Jednocześnie konieczne chyba(?) będzie aby był przełącznik wyboru wejśś SPDIF. Czy to będzie prosta sprawa? Obecnie oczywiście to się odbywa poprzez przełącznik na panelu czołowym wzmacniacza i stamtąd realizowane jest przełączanie wejścia.



Proszę Was o nakierowanie, jaką droga powinienem pójść w moim przypadku aby uzyskać jak najlepszy efekt dźwiękowy, tzn. "wycisnąć" jak najwięcej dobrego z TDA1541? manieq napisał o I/V discrette - dziękuję - niewiele mi to mówi na tą chwilę. Słyszałem o wyjściach analogowych na opampach albo lampach, o IV discrette - nic, ale jak pisałem jestem prawie laikiem w elektronice. Zachęcam do przedstawiania swojego zdania i pomysłów.

Ze swej strony na pewno już wiem, że powinno wymienić się przetwornik na wersję TDA1541A, dobre zasilanie i ...co dalej?. Chciałbym od razu pójść "na całość" na tyle na ile pozwala ten konkretny projekt i płytki Sony.

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane przez (nie)przecietniak

Świetna poglądowa galeria (nie moja) dot. TDA1541(A):

www.maxdat.eu/_galeria/Foto%20TDA1541.html

Odnośnik do komentarza
Udostępnij na innych stronach

Sygnał SPDIF po drodze leci przez taką kupę bramek, że zanim dotrze do receivera będzie z niego sieczka. Jestem zdania że należy te wszystkie bramki wykosić.



powinno wymienić się przetwornik na wersję TDA1541A

To nie jest kluczowe. Niektórzy wręcz preferują wersje non-A.

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Odnośnik do komentarza
Udostępnij na innych stronach

Q703 Q704 możesz usunąć to tranzystory demfazy raczej takich płyt się dawno nie spotyka i nie wierzę że masz chociaż jedną taką, a tylko niepotrzebnie szumią kondensatory wokół tda są 0,1uF(14szt), a powinny być raczej 0,22uF możesz się szarpnąć na jakieś wimy na 100V z jak najmniejszym rozrzutem najlepiej 5% albo jak masz taki miernik możesz dobrać ręcznie.

Jeśli mnie moja rozczochrana nie myli to sterowanie odbywa się przez podanie odpowiedniego napięcia na schemacie w punktach 3, 4, 5

oj dużo tych bramek logicznych ale trzeba najpierw dokładnie prześledzić co one robią zanim się je skasuje.

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Odnośnik do komentarza
Udostępnij na innych stronach

Sygnał SPDIF po drodze leci przez taką kupę bramek, że zanim dotrze do receivera będzie z niego sieczka. Jestem zdania że należy te wszystkie bramki wykosić.



To nie jest kluczowe. Niektórzy wręcz preferują wersje non-A.



Jeśli te "bramki" miałyby odpowiadać w większości albo całości jedynie za przełączanie wejść spdif, to ja oczywiście jestem skłonny zrezygnować w ogóle z jednego wejścia - zgodnie z sugestią aby sygnał trafił szybko i jak najkrótszą drogą do receivera bez "sieczki". (wejścia nie są opisane jako SPDIF1 i SPDIF2 ale jako CD i DAT - ale to chyba nie ma znaczenia - bo rozumiem, że parametry wejść są identyczne?) Co do wersji przetwornika to się nie upieram, choć ufam większości spotkanych opinii, że TDA1541A brzmi lepiej, choć bez A ponoć bardziej jest energetyczny.



Q703 Q704 możesz usunąć to tranzystory demfazy raczej takich płyt się dawno nie spotyka i nie wierzę że masz chociaż jedną taką, a tylko niepotrzebnie szumią kondensatory wokół tda są 0,1uF(14szt), a powinny być raczej 0,22uF możesz się szarpnąć na jakieś wimy na 100V z jak najmniejszym rozrzutem najlepiej 5% albo jak masz taki miernik możesz dobrać ręcznie.

Jeśli mnie moja rozczochrana nie myli to sterowanie odbywa się przez podanie odpowiedniego napięcia na schemacie w punktach 3, 4, 5

oj dużo tych bramek logicznych ale trzeba najpierw dokładnie prześledzić co one robią zanim się je skasuje.



Nie mam takich płyt (na marginesie spytam: czy tak nagrywane płyty były jakoś specjalnie znakowane?) Będę na bieżąco może podsumowywał:1. Dobre zasilanie. 2. Ewentualnie wymiana na TDA1541A. 3. Usunięcie (albo pominięcie?) zbędnych "bramek" (trzeba sprawdzić za co odpowiadają). 4.Usunięcie (albo pominięcie?) tranzystorów demfazy Q703 Q704. 5. Wymiana kondensatorów wokół TDA. Pozdrawiam i dziękuję za to co do tej pory i proszę o jeszcze.. .co można i trzeba zrobić dalej?

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane przez (nie)przecietniak

Świetna poglądowa galeria (nie moja) dot. TDA1541(A):

www.maxdat.eu/_galeria/Foto%20TDA1541.html

Odnośnik do komentarza
Udostępnij na innych stronach

poszukaj konieczne datasheet cxd1076 bo to wcale nie musi być tak jak myślisz, być może te układy logiczne zmieniają format wejściowy na zgodny z tym co obsługuje ta kostka, zresztą są to bardzo szybkie układy.

Zmianę tda sobie odpuść, w takie rzeczy to możesz się pobawić na samym końcu i chyba nie do końca są ze sobą kompatybilne.

po 90 roku takich płyt ponoć nie produkowano ;)



tak pozatym może łatwiej będzie wstawić zamiast tego całego burdelu CS8414 albo coś z tej rodziny odbiorników, niż dojść o co tam właściwie chodzi.

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Odnośnik do komentarza
Udostępnij na innych stronach

tak pozatym może łatwiej będzie wstawić zamiast tego całego burdelu CS8414 albo coś z tej rodziny odbiorników, niż dojść o co tam właściwie chodzi.

Sedno.

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Odnośnik do komentarza
Udostępnij na innych stronach

Nie mam nic przeciwko temu. Niestety nie ma w internecie datasheet CXD1076. Wklejam powiększony fragment ze schematu, choć jeśli dajecie do zrozumienia, że nie warto sobie głowy zawracać tym oryginalnym powyższym odbiornikiem - to ja Wam ufam. Jeśli nikt w tej sprawie nie zabierze głosu - to trzeba będzie pójść proponowaną przez Was drogą, tylko zauważcie, że to już robi się praktycznie nowe urządzenie (może po tych bramkach nie ma jednak "sieczki" - skąd wiecie ;) Ten odbiornik, choć z różnymi przetwornikami, w kilku zacnych chyba DACACH był stosowany. Ale na prawdę się nie upieram, choć trochę szkoda mi oryginalności tych płytek,.

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane przez (nie)przecietniak

Świetna poglądowa galeria (nie moja) dot. TDA1541(A):

www.maxdat.eu/_galeria/Foto%20TDA1541.html

Odnośnik do komentarza
Udostępnij na innych stronach

Możesz to zrobić w dowolnym momencie nie koniecznie od razu

CS8414 kosztuje paręnaście zł + stolik i kawałek uniwersalnej pcb żeby nie wisiało w powietrzu i kilka drobnicy, myślę że to nie więcej niż 30 kilka zł, w zależności od egzotyki, wpinasz w wejścia filtra do rezystorów R754/r755/r756 a wszystko co jest przed odpinasz od zasilania żaby nie szumiało, wystarczy odlutować dławiki więc pcb zostaje nienaruszona. Parametry ma wielokrotnie lepsze i powinien też zagrać lepiej, w końcu to już innej generacji odbiornik, na pewno to lepsze i tańsze niż rzucać się na gołąbką wodę i wstawiać lampy, kosztujących o wiele więcej.

Można ewentualnie od chińczyka na ebayu kupić gotową pcb z odbiornikiem wolfsona ale to chyba koło 100 kosztuje

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane przez woytl
Odnośnik do komentarza
Udostępnij na innych stronach

na ebayu kupić gotową pcb z odbiornikiem wolfsona ale to chyba koło 100 kosztuje

Albo nawet w ogóle nie bawić się w rzeźbę i kupić od chińczyka na ebaju takie coś:



Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Odnośnik do komentarza
Udostępnij na innych stronach

AVT ma też:

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )



w tym avt możesz zrobić cały dac a później odłączyć część analogową i zrobić ją na lampach. A jeszcze później kupić za 30zł bezdyskowy/bezwiatrakowy terminal HP, zainstalować na pendrive daphile połączyć płytkę np. amanero, spiąć amanero z TDA1541A, a za nim lapowy I/U i już. Dużo zabawy i możesz przynajmniej porównywać.



Ja te przypadki właśnie robię/robiłem. Z tym że zamiast lampowego zrobiłem I/U na Pass D1 oraz Pass Zen I/U (na mosfetach a nie na jfetach).

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane przez pdyn
Odnośnik do komentarza
Udostępnij na innych stronach

Tylko że to z AVT to non-oversampling. Nie każdy lubi.

O ile z DACa z filtrem cyfrowym bardzo łatwo zrobić NOS, to w drugą stronę z AVT jest już rzeźba.

Pass D1 to bardzo dobra i prosta analogówka do 1541. Polecam. Można ją podłączyć do większości DACów prądowych.

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Odnośnik do komentarza
Udostępnij na innych stronach

Albo nawet w ogóle nie bawić się w rzeźbę i kupić od chińczyka na ebaju takie coś:



Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Trzeba w tym coś przerabiać czy jest ok jak leci?

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Odnośnik do komentarza
Udostępnij na innych stronach

Podłączyć trafa, i gra. Część cyfrowa jest OK, natomiast analogówka to wąskie gardło. Można wywalić i podłączyć Passa albo lampową, wtedy jakość dźwięku szybuje mocno w górę.

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Odnośnik do komentarza
Udostępnij na innych stronach

Gorąco polecam kit avt 5385, miałem ten przetwornik wykony skądinąd przez autora projektu – traxmana z tutejszego forum. Ja jedynie pobawiłem się doborem opampów i jak na moje ucho dobrze wypadaj kombo takie jak w konwersji I/U BurrBrowny OPA604, natomiast w filtrze Analog Devices OP275. Z w/w opampami DAC ten brzmi w moim odczuciu bardzo analogowo, gładkie, trochę w zbliżony sposób do gramofonu. Brzmienie jest bezpośrednie, dynamiczne, przestrzenne, instrumenty akustyczne mają ładnie zaznaczone barwy (fortepian czy gitara akustyczna nie są matowe w charakterze, mają w swoich dźwiękach naturalną dźwięczność, wibracje, coś czego akurat mi we współczesnych DACach niestety brakuje). Słabszą stroną kitu avt jeśli chodzi o dźwięk jest nieco ograniczona analityczność/selektywność wysokich tonów, ale całościowo jest więcej ponadprzeciętnych cech w brzmieniu niż niedostatków, przez co niedomagania w zakresie wysokich tonów nie były dla mnie jakoś bardzo uciążliwe. Porównywałem ten kit do chińszczyzny na TDA 1541 w trybie NOS, z rezystorem rzędu 90 ohm w konwersji I/U i z analogówka na lampach 6N1P w SRPP, niestety lub stety kit avt wypadł lepiej (dynamiczniej, barwniej, czyściej). Kit avt porównywałem też do kitu waldiego z tutejszego forum (DAC 4 x PCM 1704) i wstydu nie było, możecie wierzyć lub nie, ale DAC traxmana i waldiego zagrały w moim systemie w podobny analogowy sposób, z tą różnicą jednak, że dac waldiego ma lepszą górę pasma (więcej detali i barwy). W każdym razie jestem fanem tego kitu, byle nie dawac w konwersji jak sugeruje traxman opampów z TI NE 5534 a w filtrze LM 4562, bo wtedy i owszem jest efekciarsko, tyle że to nie moja bajka :)

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Odnośnik do komentarza
Udostępnij na innych stronach

DAC który wykonałem na bazie tego czerwonego chińskiego KITu:






Obudowa odzyskana ze sfajczonej końcówki mocy Denona. Opampowa analogówka wycięta w pień. Zamiast tego użyłem własnej lapowej analogówki na bazie ECC88 z osobnym zasilaniem. Rezultat końcowy całkowicie satysfakcjonujący, granie porównywalne na przykład z Audio Note DAC2.

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Odnośnik do komentarza
Udostępnij na innych stronach

Dziękuje za dotychczasowe odpowiedzi, są mi bardzo pomocne w wyrobieniu sobie "obrazu sytuacji" w jakiej jestem. Naprawdę dużo mi pomagacie w "dojściu" do mojego pierwszego daca na TDA1541.



Też myslałem o chińskim dacu, ale jeszcze nie nadeszła pora, jak widać próbuję koncepcji japońsko-polskiej :) Dlaczego? Gdyż "filtr Philipsa SAA7220 (...) ma nienajlepszą opinię ze względu na duży poziom zniekształceń jitter" oraz "Co do lichości SAA7220 pełna zgoda. Dlatego też wolę nie-philipso-pochodne aplikacje TDA1541A z filtrami cyfrowymi Sony." to cytaty Twoje słowa i ja im wierzę

Podjąłem więc póki co następujące decyzje.

1. Zostawiam oryginalną część cyfrową na CXD1076 aby zobaczyć jak będzie się sprawowała (jak kiepsko, to pójde drogą nowego odbiornika)

2. Oddzielny moduł zasilania

2. Lampy na wyjściu wraz (jeśli to możliwe) z ewentualnym przełączanym drugim wyjściem z oryginalną zostawioną analogówką.



Ponieważ nie umiem czytać schematów i serwisówek (jak pisałem jestem laikiem) to uprzejmie proszę o pomoc w zdefiniowaniu następujących połączeń na płytkach daca: zaznaczyłem -

1. Na niebiesko- - to łatwe nawet dla mnie - wyjście audio analogowe

2. Na czerwono - dwie identyczne trzy żyłowe wiązki - zasilanie? czego? i jakie wartości poszczególnych żył?

3. Na zielono - jedna trzy żyłowa wiązka - zasilanie, sterowanie (przełączanie) ? wejść SPDIF?, jakimś napięciem, impulsem, w jaki sposób ?



Czy dobrze zdefiniowałem te połączenia z Dackiem, czy coś pomyliłem?



Proszę o pomoc w odpowiedzi na te pytania oraz o wyrozumiałość jeśli kogoś te pytania dziwią. Pozdrawiam

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane przez (nie)przecietniak

Świetna poglądowa galeria (nie moja) dot. TDA1541(A):

www.maxdat.eu/_galeria/Foto%20TDA1541.html

Odnośnik do komentarza
Udostępnij na innych stronach

Chyba DIY polega w dzisiejszych czasach na kupowaniu płytek u chińczyka bo jakoś wszyscy umilkli.

czarny kabel, zaznaczony na niebiesko to na pewno wyjście

większa wiązka (czerwony) wygląda na zasilanie

mała wiązka, zielony wejście sygnału cyfrowego i sterowanie

jak to jest przełączane to może ktoś mądrzejszy wyjaśni najlepiej jak widział wnętrze, ja tam widzę że wybór źródeł odbywa się na innej płytce za pomocą przełączników czy przekaźników? a na płytkę masz podawany tylko sygnał mute(polaryzacja napięciem 0,7V?) i wejście cyfrowe pod numerem 5, niebieski przewód albo przeciwległy od czerwonego jak nie ma koloru i sygnał wędruje po całej płytce, więc możesz na szybko skrócić szlak sygnału

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane przez woytl
Odnośnik do komentarza
Udostępnij na innych stronach

Nawiązałem kontakt i znajomość z wykształconą osobą, która od strony elektronicznej zajmie się montażem i uruchomieniem tego daca. Oczywiście chcę mieć sensowny i racjonalny wpływ na postać tego Daca. Tak jak pisałem - na początek celem jest uruchomienie go - nie "ryjąc" płytki - i poobcowanie dłuższy czas z dźwiękiem "produkowanym" przez ten DAC "Sony"-ego

Nie ukrywam jednak, że chciałbym aby i inne osoby, jeśli zechcą - miały swój mały udział w tej ver. 1 adaptacji daca. Oczywiście, jeśli wszystko pójdzie dobrze zamierzam się "pochwalić" efektem końcowym i wrażeniami odsłuchowymi

Zasilanie - który transformator będzie wg Was lepiej spełniał swoją rolę? ten? -

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) , czy ten?

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) .

Na co zwrócić uwagę, co może być krytyczne i najważniejsze - w zasilaczu?

Kondensatory - jakie elektrolity (jakiej marki?, ewentualnie czy takie same wartości?) polecacie w tym przypadku do części cyfrowej a jakie do analogowej? Na co wymienić te kondensatory niebieskie (na zdjęciu)? I w końcu - które wzmacniacze DIP8 są obecnie uważane za posiadające najlepszy stosunek jakość/cena i z powodzeniem mógłbym tu zastosować? napiszcie proszę jak Wy byście modyfikowali te płytki dla siebie. Pozdrawiam

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane przez (nie)przecietniak

Świetna poglądowa galeria (nie moja) dot. TDA1541(A):

www.maxdat.eu/_galeria/Foto%20TDA1541.html

Odnośnik do komentarza
Udostępnij na innych stronach

1. Byle nie przewymiarowany toroid. Duża pojemność pasożytnicza i potem zaczyna się zabawa z filtrami i audiofilskimi sieciówkami. Polecam zwykły EI choćby z CDka. Masz tam wszystkie napięcia i możesz odseparować część cyfrową już na poziomie uzwojeń.

2. Kondensatory - W części cyfrowej te wszystkie 10u powymieniałbym na polipropyleny.

W części analogowej i przy opampach to już trzeba samemu eksperymentować i ilu userów tyle opinii dostaniesz :)

Jest tam trochę przesadzone z kondziołkami na wyjściu. Najpierw jekiś zbocznikowany 22u i potem jeszcze powtórzony 22u za układem mute. Polecam wywalić te tranzystorki mute 701/2, wywalić i zewrzec C780/781 i pobawić się w wymianę C769 C770. Też nie pytaj na jakie bo patrz wyżej :)

3. Nie ma czegoś takiego jak najlepszy stosunek jakość/cena opampa. Opamp powinien być dopasowany do roli jaką pełni. No i opowieści o przepaści jakościowej po wymianie OPA należy czytać z dużym przymrużeniem oka.

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Odnośnik do komentarza
Udostępnij na innych stronach

Dziękuję za wskazówki.

Rozszyfrowałem parametry tych niebieskich foliowych kondensatorów i zamówiłem nowe - też foliowe. Do wymiany wokół TDA1541 zamówiłem takie Vishay o połowę większej pojemności i trochę większym napięciu:

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )



Do części cyfrowej 10uf nie znalazłem odpowiedniej wartości foliowych więc zamówiłem Panasonic FC



Obudowa (żeby nie generować niepotrzebnych kosztów) będzie od starego, niesprawnego tunera Sony



Jeśli macie jakieś uwagi to proszę

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane przez (nie)przecietniak

Świetna poglądowa galeria (nie moja) dot. TDA1541(A):

www.maxdat.eu/_galeria/Foto%20TDA1541.html

Odnośnik do komentarza
Udostępnij na innych stronach

Zmieniając kondensatory wokoło TDA robisz błąd, te które tam są brzmią lepiej niż te zamówione przez Ciebie MKT z allegro.

Jedyne co warto zmienić, to trzy elektrolity przy TDA ale tylko Black Gate NX lub na Nichicon Fine Gold

Na pewno trzeba tam przerobić zasilanie, dobrze jest dać stabilizatory na samym TDA



Chyba DIY polega w dzisiejszych czasach na kupowaniu płytek u chińczyka bo jakoś wszyscy umilkli.

Na pewno tak jest taniej i łatwiej, a przy powyższej opcji modyfikacji pewnie także i lepiej.

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane przez Ape

GŁOŚNIKOWY OPORNIK

Odnośnik do komentarza
Udostępnij na innych stronach

tak jest taniej i łatwiej, a przy powyższej opcji modyfikacji pewnie także i lepiej.

A pewnie że łatwiej i lepiej. Z wpisów w wątku wyłania się taki obraz, że na tych zielonych płytkach należy wymienić wszystko oprócz TDA i filtra cyfrowego. A skoro wymienia się wszystko, to nie lepiej w ogóle zrobić od zera niż walczyć z dziwnymi pomysłami producenta?





*EDIT - pomysły na wymianę także TDA już padły, padły także propozycje by przerobić ten DAC na non-oversampling. Wobec powyższego pomysł na przerabianie tego DACa budzi tym większe wątpliwości.

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Odnośnik do komentarza
Udostępnij na innych stronach

Panowie, odnoszę wrażenie (może mylne), że chcielibyście co poniektórzy pozbawić mnie radości z podłubania przy tym dacu z góry zakładając, że gra nie jest warta świeczki. Zakładając, że dac się uruchomi, to w przypadku gdybym był nieusatysfakcjonowany dźwiękiem - to dorobienie lampy nawet z nowym odbiornikiem - dla fachowca - to chyba "pryszcz"? Opierając się na różnych opiniach kluczowy jest dla mnie fakt, że TDA1541 występuje tu z filtrem Sony, a nie Philipsa

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Świetna poglądowa galeria (nie moja) dot. TDA1541(A):

www.maxdat.eu/_galeria/Foto%20TDA1541.html

Odnośnik do komentarza
Udostępnij na innych stronach

dorobienie lampy

"dorobienie" lampy to zły pomysł. Raczej należy wyciąć w pień opampową analogówkę i zamiast niej zrobić pełną analogówkę na dyskretniakach (np. Pass D1 która z TDA będzie świetnie współpracować) lub na lampach. Natomiast "dorobiona" na doczepkę lampa nic dobrego nie zrobi.

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Odnośnik do komentarza
Udostępnij na innych stronach

Pisząc o "dorobieniu" lampy miałem na myśli dokładnie to co napisałeś (niejednoznacznie się wyraziłem) - czyli nowej analogówce

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Świetna poglądowa galeria (nie moja) dot. TDA1541(A):

www.maxdat.eu/_galeria/Foto%20TDA1541.html

Odnośnik do komentarza
Udostępnij na innych stronach

  • Pokaż nowe odpowiedzi
  • Dołącz do dyskusji

    Możesz dodać zawartość już teraz a zarejestrować się później. Jeśli posiadasz już konto, zaloguj się aby dodać zawartość za jego pomocą.
    Uwaga: Twój wpis zanim będzie widoczny, będzie wymagał zatwierdzenia moderatora.

    Gość
    Dodaj odpowiedź do tematu...

    ×   Wklejono zawartość z formatowaniem.   Przywróć formatowanie

      Dozwolonych jest tylko 75 emoji.

    ×   Odnośnik został automatycznie osadzony.   Przywróć wyświetlanie jako odnośnik

    ×   Przywrócono poprzednią zawartość.   Wyczyść edytor

    ×   Nie możesz bezpośrednio wkleić grafiki. Dodaj lub załącz grafiki z adresu URL.



    • Ostatnio przeglądający   0 użytkowników

      • Brak zarejestrowanych użytkowników przeglądających tę stronę.
    • House of Marley Positive Vibration Frequency Rasta

      Patrząc na to, co lada moment zacznie wyprawiać się za oknem aż chciałoby się zanucić za nieodżałowanym Markiem Grechutą chociażby fragment niezwykle będącego na czasie utworu „Wiosna – ach to ty”. Dlatego też powoli, acz konsekwentnie warto przygotować się na prawdziwy wybuch zieleni a tym samym niemożność wysiedzenia w czterech „betonowych” ścianach. Jak to jednak w życiu bywa jeszcze się taki nie urodził, co … więc doskonale zdaję sobie sprawę, iż nie dla wszystkich pierwszy świergot ptaków j

      Fr@ntz
      Fr@ntz
      Słuchawki

      Czy płyty CD cieszą się jeszcze odpowiednią popularnością?

      W dzisiejszych czasach, ludzie coraz więcej rzeczy chętniej robią online. Odchodzi się od klasycznych rozwiązań, na rzecz nowatorskich rozwiązań. Ten stan rzeczy dotknął również branżę muzyczną. Normą jest, że artysta wydając nowy album, wypuszcza go również w wersji fizycznej, najczęściej w postaci płyt CD, które można zakupić w wielu sklepach. W opozycji do takich zakupów stoi oczywiście internet i rozmaite serwisy streamingowe, takie jak YouTube, czy Spotify. Warto się zastanowić czy, a jeśli

      audiostereo.pl
      audiostereo.pl
      Muzyka 20

      Marantz Cinema 30

      Choć z pewnością większość śledzących dział recenzencki czytelników zdążyła przyzwyczaić się do tego, że kino domowe gości u nas nad wyraz sporadycznie, to o ile tylko światło dzienne ujrzy coś ciekawego, to czysto okazjonalnie takowym rodzynkiem potrafimy się zainteresować. Oczywiście nie zawsze jest to klasyczny, przeprowadzany w zaciszu domowych czterech kątów test, jak m.in. w przypadku budżetowego, acz bezapelacyjnie wartego uwagi i po prostu świetnego Denona AVR-S770H, lecz również nieco m

      Fr@ntz
      Fr@ntz
      Systemy

      Indiana Line Diva 5

      Śmiem twierdzić, ze nikogo mającego choćby blade pojęcie o tym, co dzieję się wokół, jak wygląda rynek mieszkaniowy uświadamiać nie trzeba. Po prostu jest drogo, podobno będzie jeszcze drożej i tanio, to już było i nie wróci, a skoro jest drogo, to do łask wracają mieszkania o metrażach zgodnych z założeniami speców z lat 50-70 minionego tysiąclecia. Znaczy się znów aktualnym staje się powiedzenie „ciasne ale własne”. Dlatego też logicznym wydaje się popularność wszelkich rozwiązań możliwie komp

      Fr@ntz
      Fr@ntz
      Kolumny

      Bilety | DŻEM koncert urodzinowy| Koncert

      O wydarzeniu Kup bilet na koncert jednego z najważniejszych polskich zespołów bluesowych - zespołu Dżem! Grupa świętuje 40-lecie działalności, w związku z czym na koncertach na pewno nie zabraknie dobrze znanych przebojów, takich jak Wehikuł czasu, Whisky, Czerwony jak cegła czy Sen o Victorii. Dżem bilety na jubileuszowe koncerty już dostępne! O zespole Dżem Połączyli rocka, bluesa, reggae, country. Nagrali piosenki, które uwielbiają zarówno koneserzy, jak i niedzielni słuchacze

      AudioNews
      AudioNews
      Newsy
    ×
    ×
    • Dodaj nową pozycję...


    Wykryto oprogramowanie blokujące typu AdBlock!


    Nasza strona utrzymuje się dzięki wyświetlanym reklamom.
    Reklamy są związane tematycznie ze stroną i nie są uciążliwe.

    Nie przeszkadzają podczas czytania oraz nie wymagają dodatkowych akcji aby je zamykać.



    Prosimy wyłącz rozszerzenie AdBlock lub oprogramowanie blokujące, podczas przeglądania strony.

    Zarejestrowani użytkownicy + mogą wyłączyć ten komunikat.
