TDA1541 (A) - fakty, ciekawostki, opinie, pomysły. Legenda trwa.

[Ape]

Autor ucichł, ale jeżeli podejmuje rękawice i "walczy" to można coś podpatrzeć z tego artykułu

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[(nie)przecietniak]

Dziękuję, to jest chyba ten NOS, jeśli się nie mylę, wspomniany z początku wątku. A autor ucichł, choć nie zamilkł gdyż teraz mądrzejsi w temacie od niego działają. Może chwilę potrwać zanim ponownie się odezwę :) Oczywiście zanim nie ma efektu końcowwego, to ewentualne pomysły jakichś rozwiązań dotyczące mojej płytki lub jej zasilania są cały czas mile widziane

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane 27 Listopada 2016 przez (nie)przecietniak

[(nie)przecietniak]

Na powrót płytek czeka już młodszy brat TDA1541 z literką A, bez R i bez S :)

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[(nie)przecietniak]

Biorąc pod uwagę ten sam rok i tydzień produkcji, co powyższa moja sztuka "łudzę" się, że parametry jej będą zbliżone, a przynajmniej podobne, choćby w brzmieniu do tych selekcjonowanych:

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[McGyver]

Biorąc pod uwagę ten sam rok i tydzień produkcji, co powyższa moja sztuka "łudzę" się, że parametry jej będą zbliżone, a przynajmniej podobne, choćby w brzmieniu do tych selekcjonowanych:

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )



S1 i dwie korony? Coś mi tu śmierdzi.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[(nie)przecietniak]

Myślę, że wszystko jest OK:

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[bluesboss]

Myślę, że wszystko jest OK:

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Witajcie,

nie było nigdy żadnego oryginalnego Philipsa TDA1541 S2 z dwiema koronkami.

Na tej holenderskiej stronie jest zresztą wszystko ładnie wyjaśnione. Oryginalne TDA5141 Philipsa były produkowane najpierw w wersji TDA1541, a później w wersji TDA1541A. Wersja TDA5141A była "produkowana" w 4 gradacjach:

1. TDA1541A

2. TDA1541A R1

3. TDA1541A S1 + 1 koronka

4. TDA1541A S1 + 2 koronki

I to by było na tyle.

Pozostaje tylko pytanie czy lepsze wersje TDA1541A były specjalnie przez Philipsa produkowane, czy są tylko wynikiem selekcji po kontroli jakości. Po dostępnej mi lekturze mógłbym skłaniać się raczej ku takiemu wariantowi, że były to specjalnie wyselekcjonowane egzemplarze ze standardowej produkcji, ale pewności nie mam.

W tamtych czasach Philips przeznaczał ogromne sumy pieniędzy na rozwój technologii przetwarzania A/D i D/A, zapisu i odczytu w formacie CD i innych cyfrowych - archiwizacja danych bynajmniej nie tylko dla audio - utrzymując kosztowne laboratoria i pozwalając inżynierom na dużą swobodę w zakresie eksperymentowania. Nie jest zatem wykluczone, że lepsze wersje TDA1541A są wynikiem pewnych zamierzonych eksperymentów w procesie produkcji a nie dziełem przypadku.

Natomiast to co działo się później czyli produkcja TDA1541A w Chinach na Taiwanie i wersja S2 z dwoma koronkami jest czystym zabiegiem marketingowym i z prawdziwym Philipsem nie ma absolutnie nic wspólnego.

Może warto byłoby wspomnieć, że wersja TDA1541 S2 powstała dużo później, bo chyba w 1997 roku i to wyłącznie na osobiste zamówienie pana Kena Ishiwaty, który postanowił w odtwarzaczu Marantz CD7 i DAC Project D1 reaktywować ten przetwornik. Niestety wielki projekt nie okazał się spektakularnym przełomem w jakości dźwięku i funkcjonuje jako ciekawostka kolekcjonerska, ale nie ze względu na doskonałe brzmienie przetwornika TDA1541 S2, a tylko ze względu na niewielką liczbę sprzedanych egzemplarzy tego odtwarzacza i DAC i jego zaawansowaną i drogą wówczas konstrukcję.

Okazało się bowiem, że poprzednie flagowe zestawy Marantza czyli CD94mkII, i te modele DAC, które były oparte na oryginalnej kości Philipsa TDA1541A S1 brzmią dużo lepiej.

Czy jest to tylko przypadek, czy przyczyna leży w innej jakości przetwornika produkowanego przez Philipsa, a tego produkowanego - no właśnie przez kogo? - na Taiwanie, czy też może cały projekt CD7/Project D1 był nieudany. To były wówczas ostatnie sztuki TDA1541A w ogóle jakie Marantz zastosował w swoim sprzęcie audio.

A Chińczycy z Taiwanu jako bardzo pracowici ludzie tak jak solidnie wzięli się za drukowanie tych "kilku" sztuk TDA1541A S2 na potrzeby Marantza, tak się rozpędzili i na wielu produkowanych przez siebie TDA1541A malowali literki i koronki ku uciesze gawiedzi. Ponieważ rybki połknęły haczyk to tak bardzo się z tym malowaniem rozpędzili i rozochocili, że chyba nie przestali do dzisiaj.

Występujące w ilościach hurtowych od lat na ebay kości TDA1541A z Chin nie mają prawa w ogóle się tam znajdować, bo Philips takiej produkcji w Chinach nie prowadził. Chyba, że ktoś wierzy w to, że Chińczycy skupili wszystkie stare odtwarzacze CD z całego świata, które miały przetwornik TDA1541A, zapłacili za transport i je skrupulatnie wymontowali po to żeby oferować reszcie świata za półdarmo.

Są to podróbki i ktoś ma w tym interes żeby ludzie w to wierzyli i kupowali. Osobiście nie spotkałem się nigdy z odtwarzaczem Philipsa czy Marantza, ani żadnym innym urządzeniem fabrycznym, które by miało kość TDA1541A z napisem Taiwan.

Natomiast wszystkie wersje TDA1541A S2 z dwoma koronkami czy też jedną, czy też w wersji S1 oferowane przez Chińczyków są podróbkami o ile nie zostały wydłubane z tych niewielu egzemplarzy Marantza CD7/Project D1, w co wierzyć byłoby przecież absurdem.

Zatem podejrzenie autora wątku, że jego kość TDA1541A może mieć parametry zbliżone do wersji TDA1541A S1 z jedną lub dwiema koronkami nie jest pozbawione sensu.

Pozdrawiam.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane 3 Grudnia 2016 przez bluesboss

[McGyver]

może cały projekt CD7/Project D1 był nieudany.

Uważam że projekt Marantz CD7 był nieudany. Jest pięknie zbudowany, ale para poszła w gwizdek bo to nie gra. I nie jest to wina kości. Robiąc DAC na TDA1541A dałem podstawkę i porównałem sobie kości z ebaja z kościami wyciągniętymi ze starych odtwarzaczy Philipsa. Bez istotnych różnic.



Osobiście nie spotkałem się nigdy z odtwarzaczem Philipsa czy Marantza, ani żadnym innym urządzeniem fabrycznym, które by miało kość TDA1541A z napisem Taiwan.

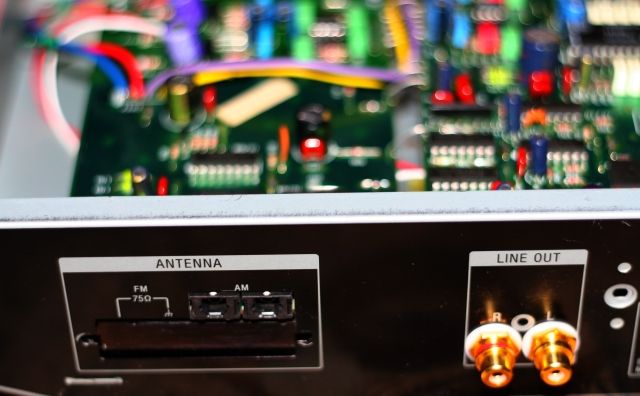

A ja spotkałem, właśnie w Marantzu CD7. Foty:







Z pewnością nikt przede mną tam nie grzebał, luty były fabryczne.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[bluesboss]

Przecież wspomniałem o tym, że właśnie cały projekt przetwornika TDA5141A S2 był stworzony i wyprodukowany w 1997r. na zamówienie Marantza do modeli CD7/Project 1. Pytanie jest tylko kto to produkował i realnie w jakich ilościach.



Chodzi mi o wszelkie inne warianty TDA1541A z napisem Taiwan włącznie z S2, których w innym sprzęcie audio nie spotkałem.

Poza tym o ile układy TDA1541A S1 stosowane były przez kilku producentów sprzętu audio zarówno w odtwarzaczach CD, jak i DAC to układ TDA1541A S2 nie występuje chyba nigdzie poza wspomnianymi projektami Marantza.

Cieszę się, że zgadzasz się ze mną jeśli chodzi o niezbyt dobre walory brzmieniowe CD7, bo już myślałem, że mnie za taką opinię zjedziesz ;)

Przyznam, że lubię TDA1541A S1 i od kilku lat gram na takim w kilku wariantach sprzętowych i jest fajnie. Natomiast wersję TDA1541A S1 + 2 koronki mam w DAC Black Box w wersji I, oryginał na podstawce.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane 3 Grudnia 2016 przez bluesboss

[(nie)przecietniak]

Tu jednak, z tego tekstu wynika -->

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) że te serie produkcyjne z Taiwanu z lat 97-98, nawet te bez gradacji (jak widać były takie produkowane - pytanie na czyje zamówienie?), nie są takie złe





Może to jednak było cały czas oficjalne zamówienie produkcyjne Philipsa, tyle że z przeznaczeniem nie do konkretnych produkcji cd, ale do wolnej sprzedaży np. jako części serwisowe...?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane 4 Grudnia 2016 przez (nie)przecietniak

[(nie)przecietniak]

I myślę, że mogę mieć rację, biorąc pod uwagę inne scalaki Philipsa produkowane w różnych latach, w tym na Taiwanie w 2 połowie lat 90-tych:

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )



Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane 4 Grudnia 2016 przez (nie)przecietniak

[witek_z]

:D

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[(nie)przecietniak]

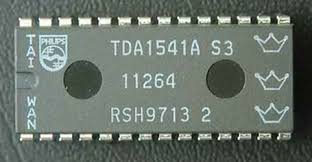

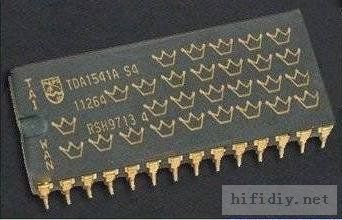

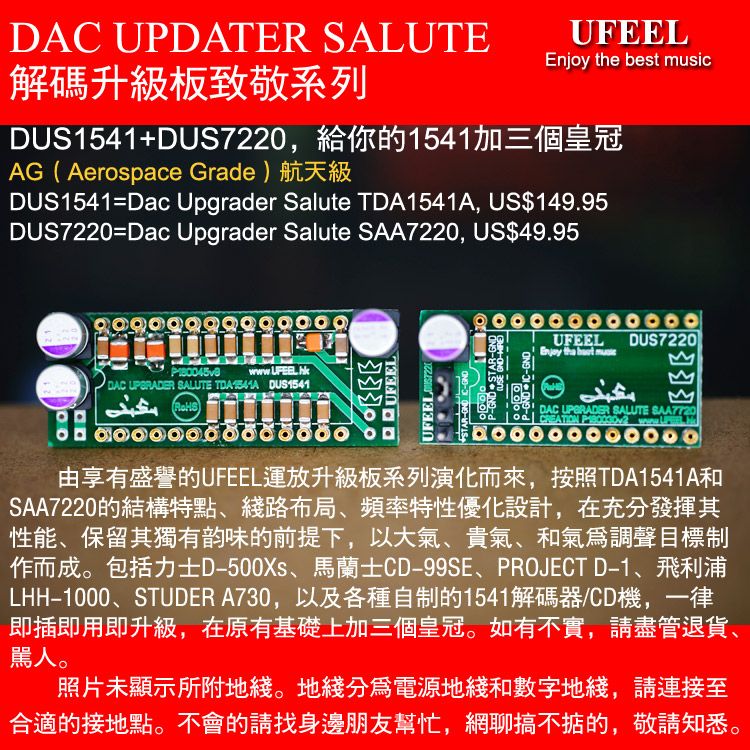

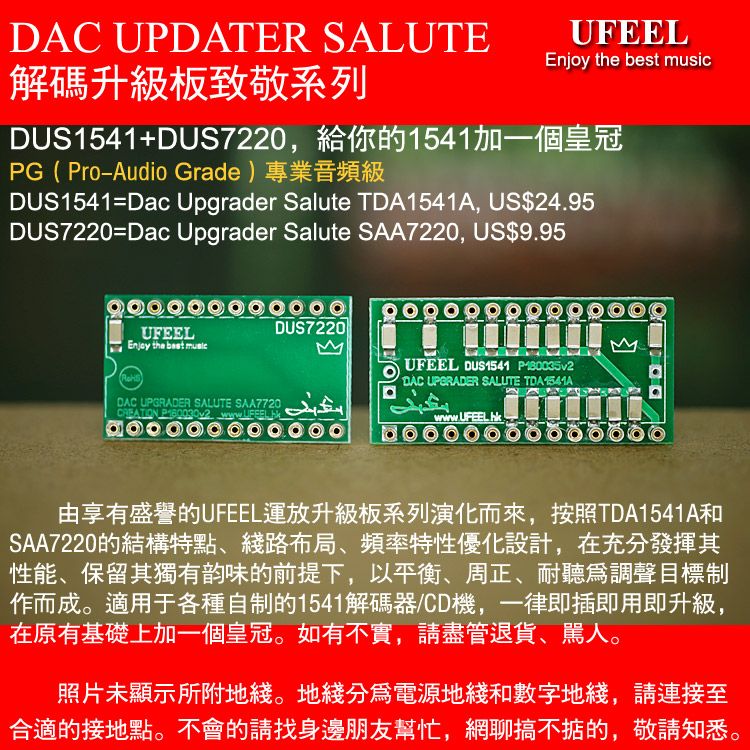

Tak, tak. Znane (przerabiane w przysłowiowym Photoshopie) i lubiane wersje z innych z wątków dot. TDA1541 rozsianych po sieci :):):)

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane 4 Grudnia 2016 przez (nie)przecietniak

[.3lite]

W sumie też zrobiłem dla siebie DAC na TDA1541A. Ma swoje momenty :)







Łyka pliki do 192/24 bez decymacji sygnału wejściowego, tj. dane są interpolowane do 210,9375 kHz.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane 4 Grudnia 2016 przez .3lite

[witek_z]

W sumie też zrobiłem dla siebie DAC na TDA1541A.

jakiś schemacik może ;)

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[(nie)przecietniak]

W sumie też zrobiłem dla siebie DAC na TDA1541A. Ma swoje momenty :)

Szkoda, że tylko dla siebie. Zamówiłbym i polutował (choć niechętnie ze względu na smd i duże obawy że coś zepsuję). Może przy okazji nauczyłbym sie lutować elementy smd (oczywiście jeśli to nic trudnego), nigdy tego nie robiłem. A może byłaby już wersja płytki z polutowanymi elementami smd. Rozmarzyłem się?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane 4 Grudnia 2016 przez (nie)przecietniak

[McGyver]

W sumie też zrobiłem dla siebie DAC na TDA1541A.

Szkoda, że tylko dla siebie. Zamówiłbym i polutował. Może nauczyłbym sie lutować elementy smd, nigdy tego nie robiłem.

To nie jest pełny DAC, ma tylko wejście I2S więc może współpracować tylko z urządzeniem podającym taki sygnał bądź z dodatkowym modułem SPDIF-->I2S lub USB-->I2S. Może taką płytkę sobie zamów na początek:





Tu nie ma elementów SMD więc raczej łatwa do polutowania. Tym bardziej że wartości elementów są naniesione na soldermasce więc trudno o pomyłkę.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[(nie)przecietniak]

Może to dobry pomysł, na zimowe weekendy, aby poskładać samemu coś nietrudnego od A do Z. Namierzyłem już źródło - ok. 45 zł. z przesyłką. Dziękuję.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[(nie)przecietniak]

1. TDA1541A

2. TDA1541A R1

3. TDA1541A S1 + 1 koronka

4. TDA1541A S1 + 2 koronki

I to by było na tyle.

W uzupełnieniu - były jeszcze S1 bez koronek.

Czyli całościowo pełna lista ze wszystkich okresów produkcji mogłaby wyglądać tak:

1. TDA1541A

2. TDA1541A R1

3. TDA1541A S1 - bez koronek

4. TDA1541A S1 + 1 koronka

5. TDA1541A S1 + 2 koronki

6. TDA1541A S2 + 2 koronki



Tu S1 bez koronek w Naim CD3 (źródło:

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane 5 Grudnia 2016 przez (nie)przecietniak

[(nie)przecietniak]

Otrzymałem informację, że prace nad uruchomieniem mojego "wymarzonego" DAC-a dobiegły pozytywnie do końca, a Św. Mikołaj już robi miejsce na swych saniach aby go do mnie dostarczyć. Za parę dni nastąpi w niniejszym wątku prezentacja efektu końcowego. Z tego miejsca już teraz dziękuję (po raz pierwszy) niezwykłemu (nieprzeciętnemu, acz skromnemu) wykonawcy-konstruktorowi, który podjął się tego zadania.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Bogdan]

a może taką wariację daca na tda1541

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Holgin]

Przepraszam, ale to wyżej to coś okropnego. Przeciętna aplikacja LMów, pojedyncze trafo, filtr cyfrowy zamiast wyjścia i2s używa COB i trzeba ten sygnał przemielić przez 3 układy logiczne - po co? Można by go bezpośrednio połączyć z TDA.. Płytka do przeprojektowania, nie oglądałem jej dokładnie ale skoro jest dwustronna to aż prosi się o wylewkę masy.. a tutaj leci ona raz górą raz dołem.. Na koniec prosty analog na opampie taki jak w każdym zwykłym CDplayerze..

Nic nie przemawia za tą aplikacją. To taka ekonomiczna zabawka "byleby zagrało".

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Bogdan]

narysuj prosze prawidlowe polaczenie sm5813 i tda1541

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Holgin]

Ok, SM5813 widzę ma linie danych L/R rozdzielone, czyli znowu trzeba by sumować - zwracam honor, COB może aż tak bez sensu nie jest. Spojrzałem w datasheecie przede wszystkim na to, że wyjście i2s jest dostępne. Aczkolwiek reszta uwag co do tej aplikacji wciąż jest aktualna.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Bogdan]

czy dobrze rozumiem , że tego SM łatwiej połączyć z dwoma tda1541



w trybie dual monaural ? jeśli tak , to proszę o takie połączenie

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Holgin]

Napisz dokładnie co chcesz osiągnąć - jeden TDA na jeden kanał? Wyjście zbalansowane XLR?

Swoją drogą, prosiłbym moderatora o przeniesienie dyskusji związanej z SM5813 do bliźniaczego wątku "Wybór DAC DIY", tam to chyba lepiej pasuje :)

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Bogdan]

Napisz dokładnie co chcesz osiągnąć - jeden TDA na jeden kanał? Wyjście zbalansowane XLR?

Swoją drogą, prosiłbym moderatora o przeniesienie dyskusji związanej z SM5813 do bliźniaczego wątku "Wybór DAC DIY", tam to chyba lepiej pasuje :)



tak chodzi o jeden TDA na jeden kanał? Wyjście zbalansowane XLR z SM5813

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[(nie)przecietniak]

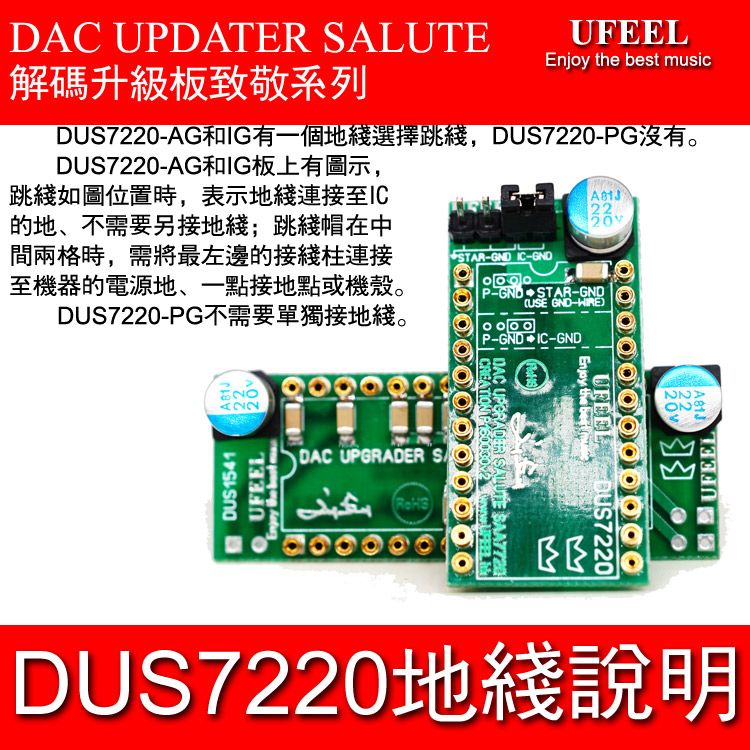

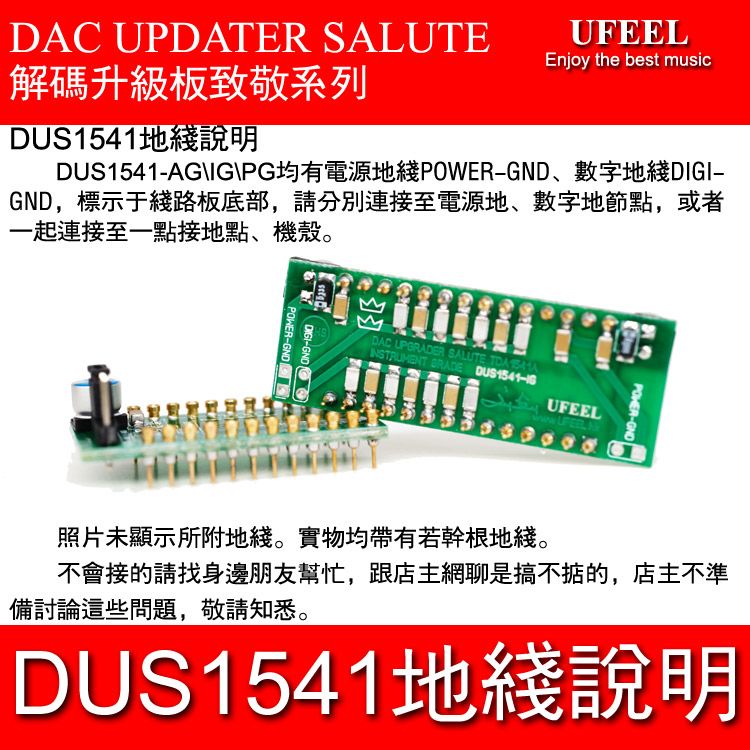

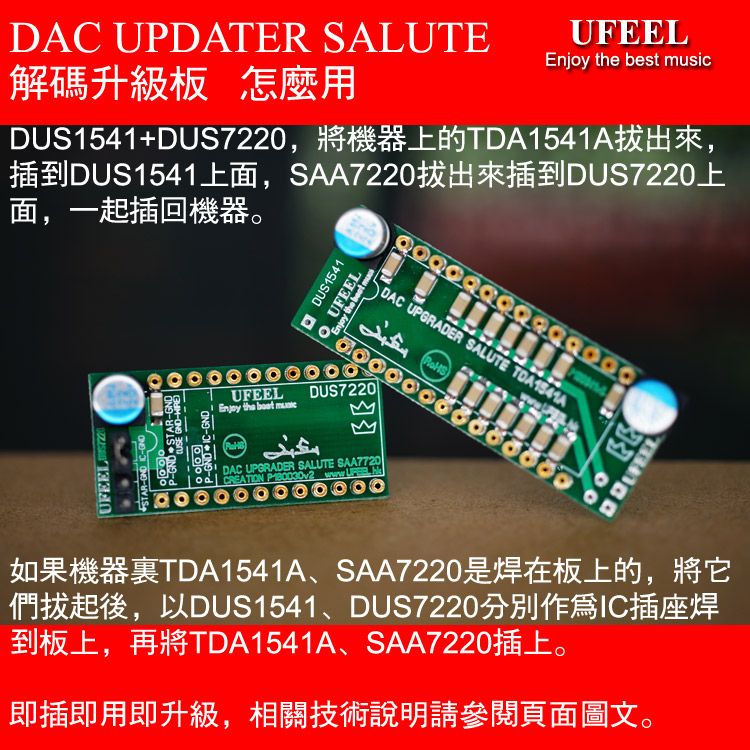

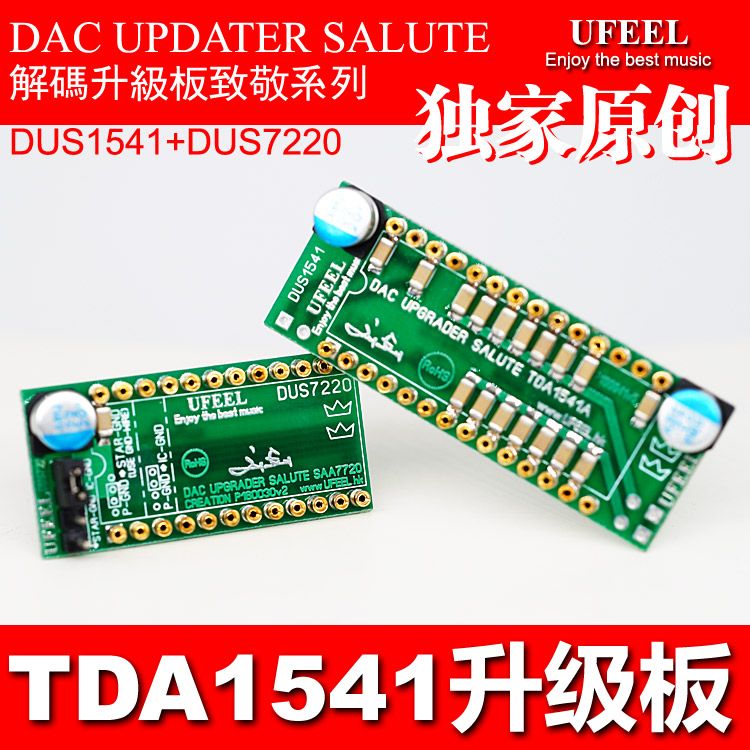

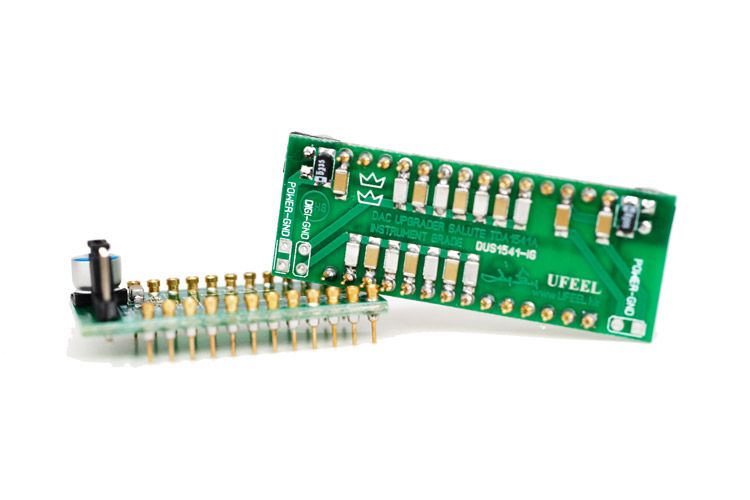

• Natknąłem się na coś takiego i mam do Was pytanie - czy to co widać na zdjęciach - te trzy rodzaje podstawek pod TDA1541 oraz SAA7220 (z oznaczeniami od jednej korony do trzech koron :)) z umieszczonymi elektronicznymi elementami - czy to z punktu widzenia sztuki audiofilskiej ma sens i co te elementy na tych podstawkach mają za zadanie? Czy może to voodoo?


Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[(nie)przecietniak]

Mikołaj zawitał. I przywiózł budżetową niezależną adaptację Daca na TDA1541 oryginalnie marnującego się wcześniej we wzmacniaczu SONY TA-V7700, Dac obecnie zaczyna żyć własnym drugim kolorowym życiem i póki co wygrzewa się po zimnej podróży w nowej, przyjaznej obudowie po tunerze Sony. Po przybyciu do mnie dodałem mu literkę A po 1541, oraz wymieniłem oryginalne opampy na inne, które posiadałem. Słucham. Załączam na początek dwa zdjęcia i zachęcam autora efektu końcowego do ewentualnego zabrania głosu (zaznaczam, że wybór wymienionych kondensatorów na zielonych płytkach Sony - to tylko moja arbitralna decyzja - nie koniecznie mądra, więc nikt inny nie ponosi za to odpowiedzialności). Powiem na początek - nie jest źle, z każdą godziną coraz lepiej.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Holgin]

No dobrze :)

Po przestudiowaniu schematu stwierdziłem, że DAC powinien czuć się dobrze będąc samodzielnym urządzeniem. Oprócz zasilania i wyjścia L/R do płytki dochodziły 3 kabelki.

Pierwszy z nich to wybór źródła - przełącza się prosto podając logiczne 0/1. Pozostałe dwa kabelki to Mute oraz Init i też wymagały jedynie podania odpowiedniego napięcia (GND/5V).

Zasilanie to +/-5V oraz +/-15V. Użyłem dwóch transformatorów, zasilanie to prosta aplikacja na LM317/L337, ale wykonana porządnie (10uF tantalowe tu i ówdzie itp.).

Jak będzie chęć zrobić kiedyś zasilacz na jakiś śmiesznych drogich stabilizatorach, obecne płytki z powodzeniem można użyć jako pre-regulatorów, są trymery do regulacji napięcia.



Kondensatory wymienione wedle życzenia (nie)przecietniaka. Żadnych modyfikacji układu nie wprowadzałem, usunięcie kondensatorów w torze sygnałowym itp. to drobne modyfikacje i można je zrobić w domu i samemu eksperymentować.



Obudowa jest jaka jest, starałem się jak najmniej w niej rzeźbić :)



Dodatkowo dodałem przekaźnik załączający wyjście analogowe, żeby można było uniknąć nieprzyjemnego "puk" przy włączeniu zasilania, sterowany guzikiem z front panelu.



W sumie to tyle - jakby ktoś miał jakieś pytania, chętnie odpowiem. Urządzenie zbudowane z myślą o prostocie i ograniczeniu kosztów. Według mnie tyle absolutnie wystarczy, jeżeli chcemy użyć płytek Sony. By uzyskać duże różnice w dźwięku trzeba by projektować już całkiem nową aplikacje :)



Ps. polecam wszystkim dokładnie sprawdzać płytki i podłączenie przed uruchomieniem zasilania. Jakbym się ślepo sugerował serwisówką, to cały sprzęt poszedłby z dymem, napięcia dodatnie były zamienione z ujemnymi... :)

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
