zwrotnica -pomoc


sizaru

Recommended Posts

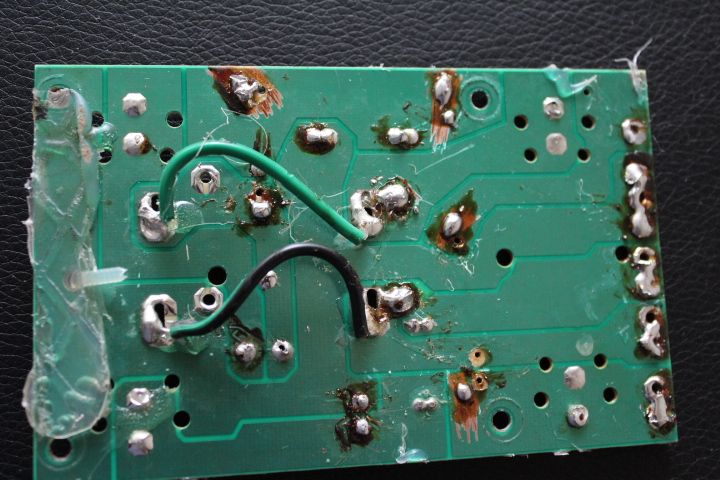

Proszę szanowną brać o pomoc w rozszyfrowaniu tej zwrotnicy chcę ją przerzucić na sklejkę ale mam problem z jej właściwym odczytaniem.

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )


Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Link to comment
Share on other sites

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

tutaj pomagałem forumowiczowi,

zrób tak samo, tylko wyczyść sobie te płytki i zrób wyraźne zdjęcie "na wprost",

na podstawie płytki ze ścieżkami rozrysuj schemat, a na podstawie wierzchniej warstwy nanieś elementy i ich wartość i gotowe

|______Naim MuSo______|

Link to comment
Share on other sites

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

tutaj pomagałem forumowiczowi,

zrób tak samo, tylko wyczyść sobie te płytki i zrób wyraźne zdjęcie "na wprost",

na podstawie płytki ze ścieżkami rozrysuj schemat, a na podstawie wierzchniej warstwy nanieś elementy i ich wartość i gotowe



Chodzi mi właśnie o właściwe rozrysowanie schematu bo sam mam trudności



Tu mam lepsze zdjecie

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Link to comment
Share on other sites

co to za głośniki, ile dróg, 3? a głośników?, narysuj gdzie idą kable na poszczególne głośniki,



Jesli się nie mylę to trzy drogi wysokotonowy dwa średnie połączeń równolegle i z boku bas

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Link to comment
Share on other sites

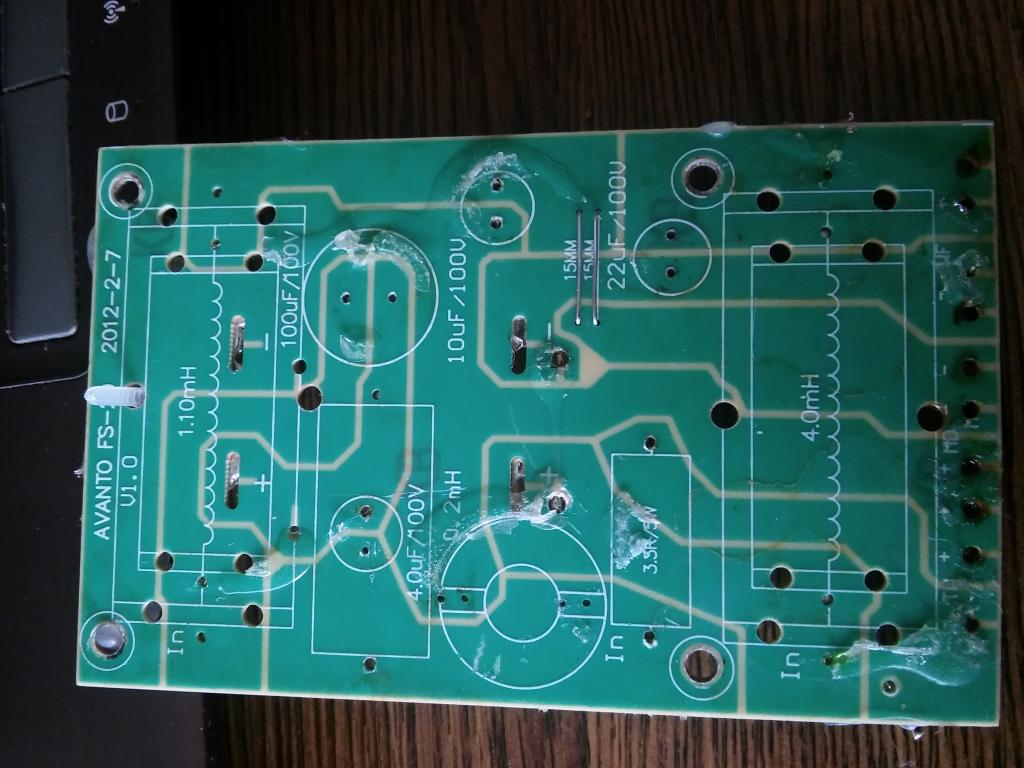

Tu na płytce jest opisane dam zblizenie

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Link to comment
Share on other sites

widzę że nikt na forum nie może mi pomóc z tą zwrotnicą?



rysuj na kartce papieru krok po kroku sam, proste jak budowa cepa. Jeśli to jest dla Ciebie za trudne po co kombinujesz?

Midwoofery masz podłączone równolegle.

Zwróć uwagę że MW i TW są podłączone minusami do plusa.

Orginalna płytka przystosowana do podłączenia bi-wire/amp






Z tego co widzę to TW jest źle podłączony, przy zwrotnicy 12/12/12 tylko MW powinien mieć obróconą fazę, ale to tylko teoria

Siemasz mała, wpadniemy do mnie posłuchać radia? mam nowy audiofilski kabel antenowy :)

Link to comment
Share on other sites

Skąd się, Panie Adamie wziął w układzie drugi elektrolit C4 - 100 uF/100V ?

Albo coś przegapiłem...reszta jest czytelna; jak dla mnie.



Na pana trzeba mieć wygląd i pieniądze ;) Adam wystarczy.



a kondek jest mniej więcej tu:

(drugiego 100=C3 niema, jest 10=C4)




Siemasz mała, wpadniemy do mnie posłuchać radia? mam nowy audiofilski kabel antenowy :)

Link to comment
Share on other sites

Ma się rozumieć ;-))

Czyli podsumowując temat trzech dróg:

woofer to dwa elementy 4 mH plus 22uF

dwa midy to szereg 1,2 mH i 100 uF ze "zwartymi" 10 uF głośnikami

tweeter to kondensator 4 uF, cewka 0,2 mH na głośniku z szeregowym rezystorem 3R5

czy coś źle kombinuję?

... i zamiast IV RP jest PRL II

Link to comment
Share on other sites

Ma się rozumieć ;-))

Czyli podsumowując temat trzech dróg:

woofer to dwa elementy 4 mH plus 22uF

dwa midy to szereg 1,2 mH i 100 uF ze "zwartymi" 10 uF głośnikami

tweeter to kondensator 4 uF, cewka 0,2 mH na głośniku z szeregowym rezystorem 3R5

czy coś źle kombinuję?

Coś w ten smak z tym że na midy to 100uF, 1,2mH i dopiero teraz szeregowo 10uf (to dość ważne :P)

i chyba masz rację to rezystor 3R5 a nie 3R3

Po zbudowaniu zestawu sprawdziłbym czy tweeter jest dobrze podłączony

Siemasz mała, wpadniemy do mnie posłuchać radia? mam nowy audiofilski kabel antenowy :)

Link to comment
Share on other sites

Dlatego piszę że midy "zwarte", bo dla mnie to element jednak równoległy,

a nie szeregowy, podobnie jak cewka tweetera czy kondensator woofera,

ale i Ty i ja możemy myśleć o tym samym...

Widzę to jakby "elementami macierzy" - wrotami ;-)))

gdzie S 11 to źródło a S 22 to odbiornik czyli głośnik ( albo para głośników ).

Patrząc oczywiście na te tory różnych częstotliwości zupełnie oddzielnie.

Pozdrawiam. Rysiek.

... i zamiast IV RP jest PRL II

Link to comment
Share on other sites

Dlatego piszę że midy "zwarte", bo dla mnie to element jednak równoległy,

a nie szeregowy, podobnie jak cewka tweetera czy kondensator woofera,

ale i Ty i ja możemy myśleć o tym samym...

Widzę to jakby "elementami macierzy" - wrotami ;-)))

gdzie S 11 to źródło a S 22 to odbiornik czyli głośnik ( albo para głośników ).

Patrząc oczywiście na te tory różnych częstotliwości zupełnie oddzielnie.

Pozdrawiam. Rysiek.

mnie tam bardziej chodziło o to że pierw ma być kondek potem cewka, co po nich to już inna bajka
