Wzmacniacz antenowy radiowy " przelotowy " do współpracy z symetryzatorem .

[czester15.30]

Mam antenę kierunkową radiową z symetryzatorem . Zamontowałem do tej instalacji wzmacniacz jak w tytule .

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Wzmacniacz jest w tej chwili zainstalowany przy tunerze . Jednak taki wzmacniacz ma być jak najbliżej anteny . Więc mam pytanie czy zainstalowanie na strychu w odległości 8 metrów od anteny , da takie same efekty co instalacja na maszcie antenowym w odległości ze 5 metry od anteny ?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[andrejos1]

powinien być jak najbliżej anteny, natomiast jego zasilanie może być ciągnięte z dalsza

[porlick]

Nie możesz założyć go tuż przy antenie? Nawet na maszcie- przecież jak założysz osłonki na złącza, będzie całkowicie wodoodporny. Oczywiście lepszy byłby wzmacniacz z symetryzatorem montowany do puszki i przykręcony bezpośrednio do dipola, ale jak juz masz tego...

Oczywiście symetryzator na dipolu masz na zakres UKF? Te drukowane, czy na rdzeniu pierścieniowym, na kanały tv, to się nie nadają- mają za duże tłumienie.



Jak kolega napisał, filtr zasilania możesz mieć nawet przy radiu.

[czester15.30]

Oczywiście symetryzator na dipolu masz na zakres UKF? Te drukowane, czy na rdzeniu pierścieniowym, na kanały tv, to się nie nadają- mają za duże tłumienie.

UKF i ma rdzeń cewka , kupiłem od gościa który prowadzi firmę instalacji antenowych .



Nie możesz założyć go tuż przy antenie? Nawet na maszcie- przecież jak założysz osłonki na złącza, będzie całkowicie wodoodporny.

Te gumki od słońca popękają za półtora roku .



W tym roku na wczesną wiosnę miałem awarię instalacji antenowej radiowej . Był wzmacniacz na antenie . Zasilacz i separator był dobry . Z ciągnąłem antenę z masztem , a tam kabel rozsypuje się . Wymieniłem kabel od anteny do tunera . Wzmacniacza nie założyłem , bo jak pomyślę że padnie to mi niedobrze robi się na samą myśl ściągania znowu anteny z masztem ( okno w dole , antena zachodzi z a okap ) . Założyłem symetryzator , żeby nie ściągać .

Jednak mam daleko do nadajnika Krynice ponad 50 km .

Teraz założyłem wzmacniacz na strychu w bokówce jak najbliżej anteny . Docelowo latem z ciągnę maszt z anteną i założę wzmacniacz na antenie . Z anteny do strychu dam kabel żelowy czarny do instalacji zewnętrznej .



Dodam jeszcze że separator w tym zestawie który kupiłem to lipa , nie dało się poluzować nakrętki do gorącej żyły , ten " kabłączek urwał się . Sam wzmacniacz jest dobrej polskiej firmy AMS , a do zestawu dorzucają jakąś najgorszą taniochę . Dokupiłem separator AMS z zasilaczem impulsowym za 35 PLN .

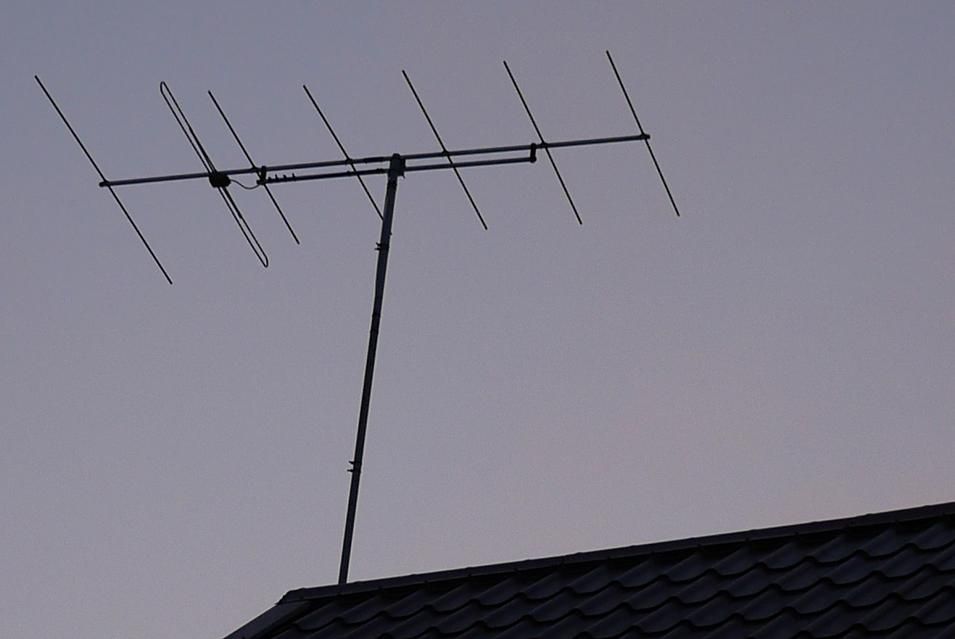

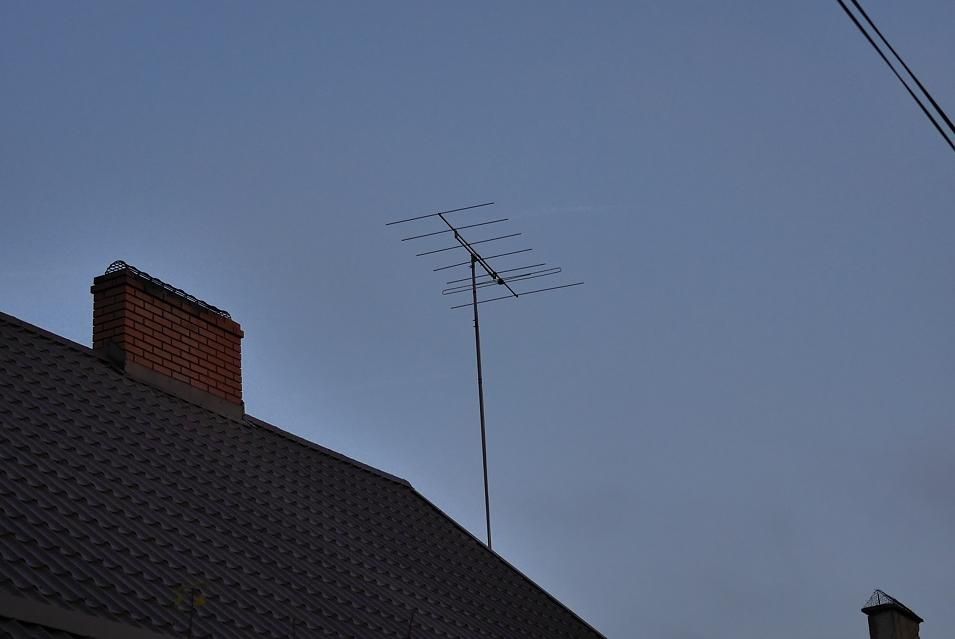

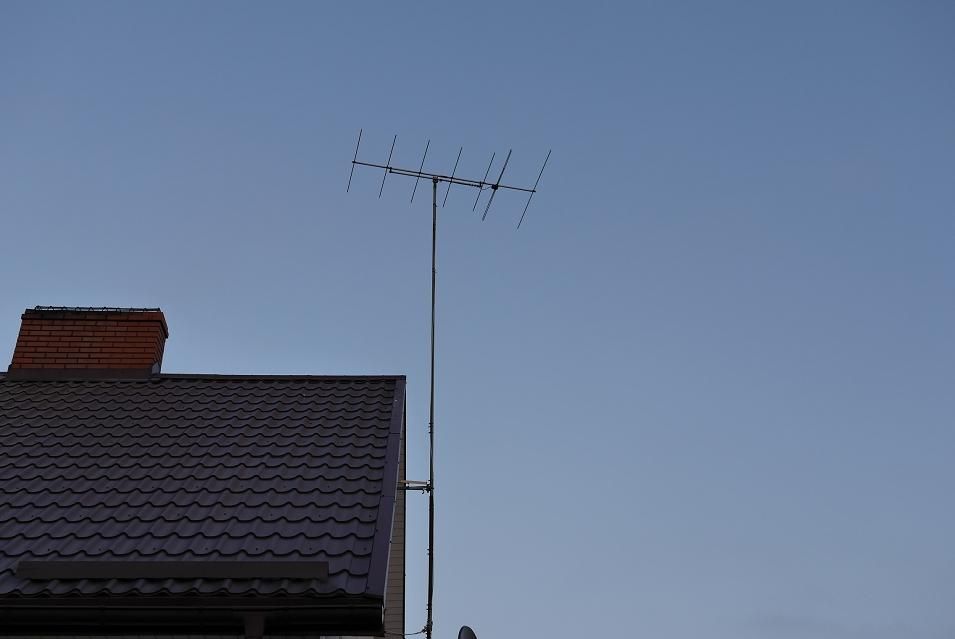

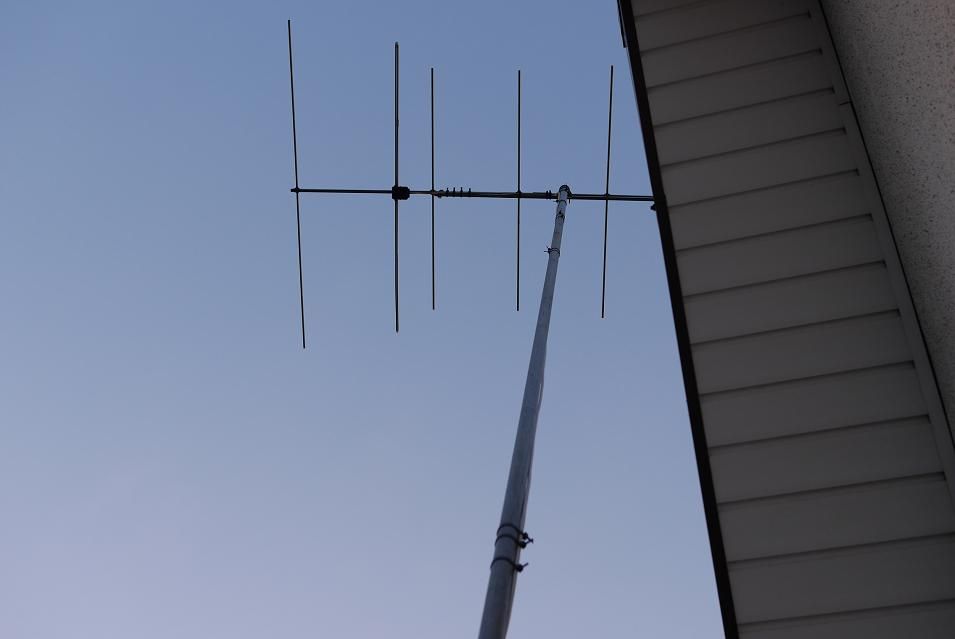

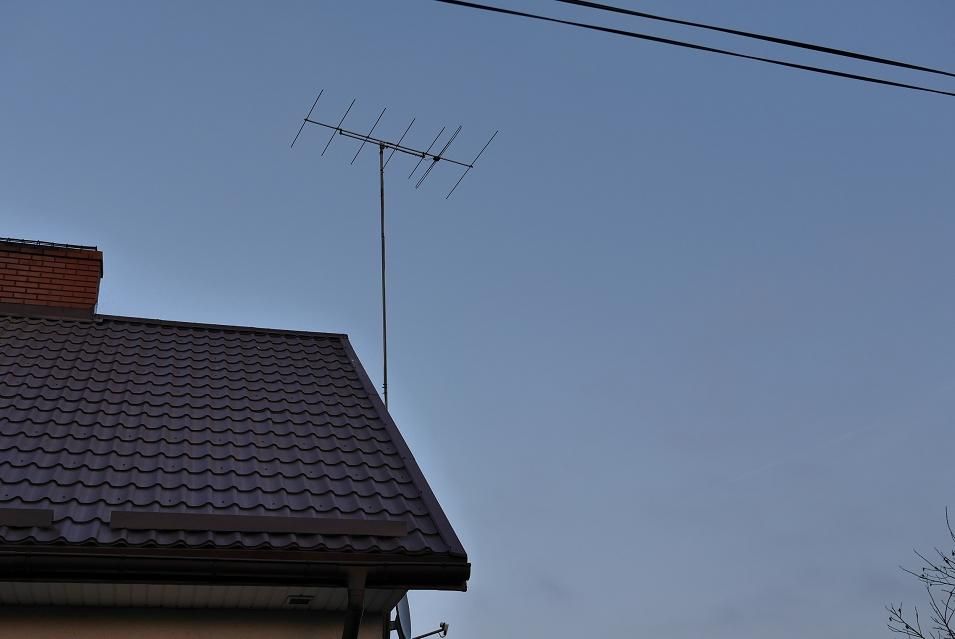

Oto moja antena zamocowana do barierki balkonu . Kto potrafi ściągnąć pod kątem taki masz z anteną ? Wiem , wiem czester sposobem .

Załóżmy wątek " Nasze instalacje antenowe , niech nas zobaczą "

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[porlick]

50 km, tylo elementowa antena i wzmacniacz???

Wybacz, ale nie chce mi się wierzyć, że jest on potrzebny. U mnie, w czarnej dupie pod względem odbioru radia, wystarczy sam symetryzator, ale zastosowałem najlepszy kabel antenowy, jaki był akurat dostępny.

Zauważ, że wzmacniając sygnał, wzmacniasz również szumy i odstęp sygnał/szum i tak się nie poprawia. Układ ARW w tunerze automatycznie obniża wzmocnienie i stacje mające trochę słabszy sygnał można spisać na straty.



Jutro strzelę fotkę mojej instalacji i wstawię.

[sybic]

Przy takich warunkach (otwarty teren, duży maszt, wolny dach) ja bym zastosował antenę synfazową, wtedy będzie się można spodziewać przełomu. Wzmacniacz moim zdaniem nie potrzebny.

[czester15.30]

50 km, tylo elementowa antena i wzmacniacz???

Wybacz, ale nie chce mi się wierzyć, że jest on potrzebny. U mnie, w czarnej dupie pod względem odbioru radia, wystarczy sam symetryzator, ale zastosowałem najlepszy kabel antenowy, jaki był akurat dostępny.

Zauważ, że wzmacniając sygnał, wzmacniasz również szumy i odstęp sygnał/szum i tak się nie poprawia. Układ ARW w tunerze automatycznie obniża wzmocnienie i stacje mające trochę słabszy sygnał można spisać na straty.

Co masz na myśli tylko elementowa antena i wzmacniacz ? Rozwiń temat .

Kable mam również dobre . Kupowane od gościa który ma jednoosobową firmę . Robi instalacje na dobrych kablach .



Mój problem polega na tym , że moc nadajnika dla Trójki jest mała . Na symetryzatorze Trójka traci czasami na bardzo krótko sygnał stereo ( wskaźnik zanika stereo ) i wskaźnik poziomu sygnału jest nie cały . Na wzmacniaczu Trójka może szumić , a w zasadzie taki ciche trzaski , wskaźniki OK .

Słucham Radia Białystok , bo tam dźwięk jest dobry i czasami muzyka OK . Wczoraj puszczali wieczorem różnych wykonawców muzyki Leonard Cohena , to była rewelacja , dźwięk OK . Na Radiu Białystok przy symetryzatorze wskaźniki lepsze i nie ma trzasków przy wzmacniaczu . Trójka i Radio Białystok ma tą samą moc .

RMF i Radio Zet to nie ma problemów z niczym i naczymkolwiek .

Zobacz jakie moce nadajników :

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[audioburak]

Odległość od anteny do wzmacniacza kiedyś może była krytyczna, jednak kable

w tej chwili dla częstotliwości 110 MHz są niemal absolutnie przezroczyste.

Teoretycznie powinniśmy przesyłać sygnał wzmocniony, co zmuszało

do wzmacniaczy zabudowanych razem z symetryzatorem 300/75.

Od chwili, kiedy w jednym sezonie wywaliło mi trzy wzmacniacze po burzach,

zdecydowałem się zarówno w TV, jak i w radio na wzmacniacz wewnątrz

domu, a do tego na dodatkowych złączach, żeby odłączyć, jak nie używam.

Różnic większych nie stwierdziłem; i tak jest słabo i tak ( 90 km ) więc

nie ma sensu utrudniać sobie życia...

[porlick]

Napisałem, że antena jest za dobra na wzmacniacz.

(Może zrobiłem błąd i powinienem pisać łącznie TYLOELEMENTOWA?)

Chodzi, że tyle ma elementów, więc i zysk duży, i kierunkowość silna.



A antenową drobnicę, to stosuję wyłącznie Telkom- Telmor i Badmor.



Jest sposób na zabezpieczenie Twojego wzmacniacza przed słońcem i parcieniem gumek. Należy wykorzystać tubę po silikonie, czy akrylu i przeciągnąć przez nią kabel z anteny, podpiąć wzmacniacz, a następnie zsunąć na niego tubę. Zabezpieczy go doskonale.

[czester15.30]

(Może zrobiłem błąd i powinienem pisać łącznie TYLOELEMENTOWA?)

A nie to ja nie zrozumiałem





Odległość 53 km od nadajnika i moc nadajnika np. na Trójkę 30 KW to chyba niezbyt mocny sygnał dochodzi ?

[witek_z]

kup:

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

dwa z lewej zakończ rezystorami 75 om

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) po ustawieniu wzmocnienia zaklej wszelakie dziury silikonem (pokrętła potencjometrów), potencjometry u góry na minimum

Nie kupuj:

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Antena b. dobra lecz trzeba ją uziemić.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Grzegorz7]

Burza mózgów.



A jak to jest:

Symetryzator to transformator z np. 300 na 75 (4:1).

Czy oznacza to, że sygnał na wyjściu (75) jest dwukrotnie niższy (- 6 dB) niż na zaciskach dipola?



W zasadzie nawet we wzmacniaczach przykręcanych na zaciski dipola stosują symetryzatory na wejściu.

Nie lepiej poszukać (zlecić wykonanie) wzmacniacza symetrycznego na zaciski dipola i dopiero przesłać z wyjścia kablem 75?



A proppos "przeźroczystości". Najlepsze kable mają tłumienie ok 1dB/10m. Jak są nowe... Po roku już jest znacznie gorzej. Zresztą to tłumienie to tylko wartość teoretyczna w warunkach ścisłego dopasowania falowego. Ani wzmacniacz ani odbiornik nie są idealnie dopasowane i około 50pF/m robi swoje...

Również zakłócenia włażące do kable mają znaczenie.



Powyższe rozważania są prawdziwe dla małych sygnałów.

[przemak]

A jak to jest:

Symetryzator to transformator z np. 300 na 75 (4:1).

Czy oznacza to, że sygnał na wyjściu (75) jest dwukrotnie niższy (- 6 dB) niż na zaciskach dipola?



Napięcie jest dwa razy niższe ale za to prąd dwa razy większy - jak to w transformatorach, moc sygnału pozostaje bez zmian ;)

[Grzegorz7]

Ale prąd tu nie ma znaczenia.



Czester, jak masz problemy z małym sygnałem to znajdź w okolicy jakiegoś konstruktora krótkofalowca pracującego na UKF`ie.

Nie takie problemy chłopaki rozwiązywali.



Wpinanie się ze wzmacniaczem gdzieś w środek, średnio jest przydatne.

[przemak]

Ale prąd tu nie ma znaczenia.



Skoro tak uważasz...

[czester15.30]

kup:

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

dwa z lewej zakończ rezystorami 75 om

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Rozumiem , że ten wzmacniacz instaluje się na maszcie jak najbliżej anteny . W antenie w puszcze ma zostać symetryzator ?



Antena b. dobra lecz trzeba ją uziemić.

W jaki sposób ? . Chodzi o uziemienie odgromowe ? Na domu nie mam takiej instalacji .



Wpinanie się ze wzmacniaczem gdzieś w środek, średnio jest przydatne.

Tylko tymczasowo do wiosny . To nie prawda że prowizorka jest wieczna .

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[witek_z]

Rozumiem , że ten wzmacniacz instaluje się na maszcie jak najbliżej anteny . W antenie w puszcze ma zostać symetryzator ?

dobrze rozumiesz



W jaki sposób ? . Chodzi o uziemienie odgromowe ? Na domu nie mam takiej instalacji .

Istnieje duże prawdopodobieństwo że ładunek elektryczny (przed burzą) zniszczy wzmacniacz wiec po to jest ta instalacja odgromowa.

[czester15.30]

Czester, jak masz problemy z małym sygnałem to znajdź w okolicy jakiegoś konstruktora krótkofalowca pracującego na UKF`ie.

Nie takie problemy chłopaki rozwiązywali.

Na dniach rozmawiałem o wzmacniaczach antenowych z elektrykiem w pracy . Mówił że kiedyś kupił na rynku u Rosjan czy u Białorusinów wzmacniacz który rozdzielał jakieś tam pasma . Elektronik pomierzył go i nie mógł nadziwić się jaki to dobry wzmacniacz .

Tacy magicy też przydaliby się .

[Grzegorz7]

Odnośnie uziemiania.

Anteny Yagi uziemia się w punkcie neutralnym dipola. Jest to punkt równo oddalony od obu zacisków.

Dalej grubym przewodem do ziemi.

Indukujące się ładunki w czasie burzy odprowadza doskonale.

Jak piorun walnie w antenę to... pewnie nic nie pomorze; co prawda są jakieś tam iskrowniki, jakieś elementy rozwierne na zmianę ze zwiernymi w razie udaru napięcia już na kablu. Ale kto by to prywatnie instalował...





Tylko tymczasowo do wiosny . To nie prawda że prowizorka jest wieczna .

A to nie zawracaj sobie głowy rozwiązaniami ekstremalnymi.

Próby już robiłeś?

Jestem ciekaw skuteczności wzmacniacza w "środku".

[czester15.30]

Jestem ciekaw skuteczności wzmacniacza w "środku".

O ile pamiętam ze wzmacniaczem w antenie w Pr.Trzecim nie było specjalnej różnicy . Z tym że miałem wtedy podłączone najpierw trzy tunery , później dwa . Pracował zawsze jeden . Jeśli np. włączyłem trzy na raz analogowe wskaźniki chyba nieznacznie do dołu . Dźwięk podczas pracy tylko jednego jakby znacznie " pełniejszy " . Teraz mam tylko jeden tuner i bezpośrednio prosto do niego kabel .

Uważam że bliżej wzmacniacz anteny jest lepiej . Wiem bo parę dni temu miałem wzmacniacz przy tunerze , a w połowie drogi do anteny lepiej . To nie sugestia .

Oto zdjęcie rozdzielacza którego stosowałem do podłączenia wielu tunerów . Spadek sygnału tam jest . Chyba nie tyle co jest napisane ?



Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )



Dalej grubym przewodem do ziemi.

Ja nie wiem czy to dobry pomysł w moim przypadku . Wszystkie w pobliżu domy nie mają instalacji odgromowej . Nie chcę potencjału ziemi wprowadzać na swój maszt .



Edytuję : tu znalazłem parametry takiego samego , tylko obudowa trochę inna :

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[przemak]

Oto zdjęcie rozdzielacza którego stosowałem do podłączenia wielu tunerów . Spadek sygnału tam jest . Chyba nie tyle co jest napisane ?





Teoretycznie rozdzielasz sygnał na cztery więc 6dB spadku mocy jest "w pakiecie", a 7dB z hakiem w realu może być.

[czester15.30]

Dziś przy tej pogodzie na Trójce nie ma takich lekkich szumów cichych trzasków.

Dziwne że radio Białystok ma tą samą moc na nadajniku 30 KW co Trójka , a nigdy nie ma takich delikatnych szumów .

Radio Białystok - 99,4 MHz

Trójka - 96,00 MHz

[audioburak]

Mocy nie mierzyłeś - to po pierwsze, a po drugie taka antenowa

charakterystyka dookólna wcale tak idealna być nie chce :-(((

i różnie się dla różnych częstotliwości rozkłada...

[witek_z]

Oto zdjęcie rozdzielacza którego stosowałem do podłączenia wielu tunerów

miałeś cztery tunery?



Spadek sygnału tam jest . Chyba nie tyle co jest napisane ?

tyle co napisane



Wszystkie w pobliżu domy nie mają instalacji odgromowej .

bo mają źle

[czester15.30]

miałeś cztery tunery?

Podłączone jednocześnie najwięcej były trzy . Ogólnie to mam z pięć .

[witek_z]

jeśli niezbędny jest rozdzielacz to nie kupuj indukcyjnego, poznać go można po tym że nie ma przejścia DC. [wystarczy zabrać ze sobą zwykły omomierz plus dwie igły :)]

[porlick]

Nadrabiam zaległości i pokazuję swoją instalację:

Na maszcie 2 anteny, obie pasywne, wyłącznie z symetryzatorami. do nadajnika tv blisko, więc nie ma o czym gadać, natomiast z radiem jest różnie- małe nadajniki lokalne R. Gdańsk i RMFMax, oczywiście nie może zabrakąć Maryśki, bo gdzie nie ma nadajników tego tałatajstwa? Podejrzewam, że 90% to nielegalne, bez zgłoszenia do odp. organów:-(

Do rzeczy- odbieram radio z Gdańska i Bydgoszczy, łapię zaszumiony Pelplin, Olsztyn. Antena dookólna, zwinięty dipol daje sobie radę. Z obu anten sygnał jest sumowany i pojedynczym przewodem schodzi do instalacji domowej. Chciałem puścić indywidualnymi przewodami, ale przepust przez ścianę okazał się za wąski (dochodzi przewód kablówki i internetu.) Pomimo, że Kwidzyn leży pośrodku trójkąta Gdańsk-Bydgoszcz-Olsztyn, stacje, których słucham są dobrej jakości i da się ich słuchać bez nerwa. Nawet podwójne przejście przez sumator/ rozdzielacz nie wpływa zbytnio na jakość sygnału.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[czester15.30]

porlick ja Ci obrócę antenę, będziesz miał lepszy odbiór

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[OnionSkin]

Nikt o polaryzacji jeszcze nie napisał.

W załączniku jest podana moc ale i polaryzacja.

Zmień ją dla swojej anteny- najprawdopodobniej wzmacniacz na te słabsze nadajniki nie będzie potrzebny.

A tym silnym to będzie jeden grzyb.

[czester15.30]

Zmień ją dla swojej anteny- najprawdopodobniej wzmacniacz na te słabsze nadajniki nie będzie potrzebny.

A tym silnym to będzie jeden grzyb.

To jest myśl . Na wiosnę poczynię taką próbę . Tylko gdy będzie obrócona w pinie to metalowy maszt nie będzie miał wpływu na prawidłowy odbiór ?



Tu jest fajna pani i polaryzacja .

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
