Małe monitory na głośnikach SB Acoustics

[olog]

Co jakiś czas nachodzi mnie nieodparta ochota na zbudowanie kolejnych monitorów. A ten projekt okazał się na tyle dobry, że postanowiłem się nim podzielić. Może będzie większy odzew niż przy filtrach cyfrowych :).

Cel projektu to małe monitory, do postawienia w zasadzie gdziekolwiek, dobrze grające przy użyciu głośników o „normalnych” cenach. Po poczytaniu, posłuchaniu wybrałem następujące głośniki:



Midwoofer – SB15NRXC30-8



Biorąc do ręki, widzi przynajmniej człowiek za co płaci :)

Aktualna cena w Polinku 210zł.



Tweeter SB26STAC-C000-4



Konstruktorem głośnika jest Ulrik Schmidt (projektant revelatorów) i postawił sobie za cel zrobienie czegoś zbliżonego do scana 9700, kosztującego ułamek ceny i z tego co udało mi się wyczytać na duńskim forum, w jego opinii cel ten został osiągnięty. Doskonałe charakterystyki kierunkowe.

Aktualna cena w Polinku 151zł.



Z ciekawostek, bardzo wysoko pozycjonuje te głośniki Jeff Bagby i to wręcz niezależnie od ceny.



Niezależne pomiary tych głośników chętni mogą obejrzeć np. tutaj:

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )



Obudowa



Obudowa, kompletnie klasyczna, bez żadnych udziwnień, zwykły prostopadłościan o wymiarach zewnętrznych 210x330x300. Zrobiony z mdf-u o grubości 22. Całość sklejana klejem Soundal 64A. Fornir „bloodwood”, klejony klejem Pattex Classic, wykończenie dwoma warstwami wosku bezbarwnego. W środku na każdej ściance filc oraz dodatkowo dwa kłębki z wełny poliestrowej.



Wymiary frontu 210x330, głośnik wysokotonowy umieszczony w odległości 80mm od ściany bocznej i 95mm od ścianki górnej.

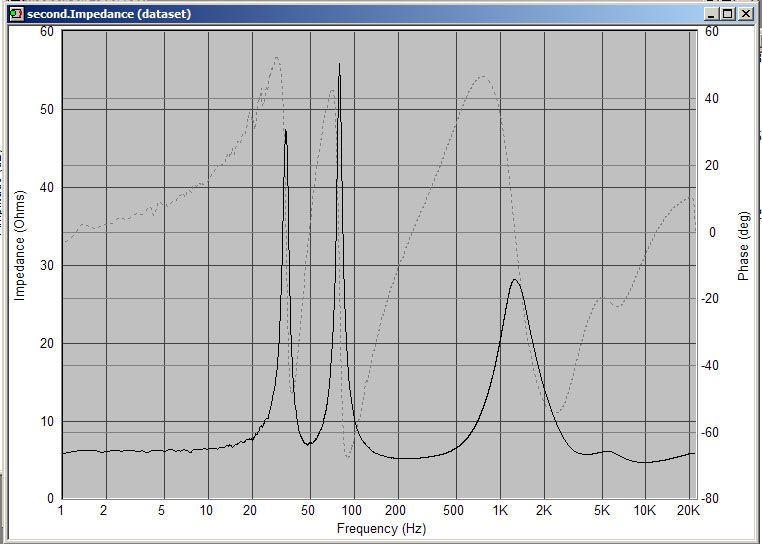

Objętość netto 11l, strojona do 48Hz (tunel Polink 900030 skrócony do 10cm).

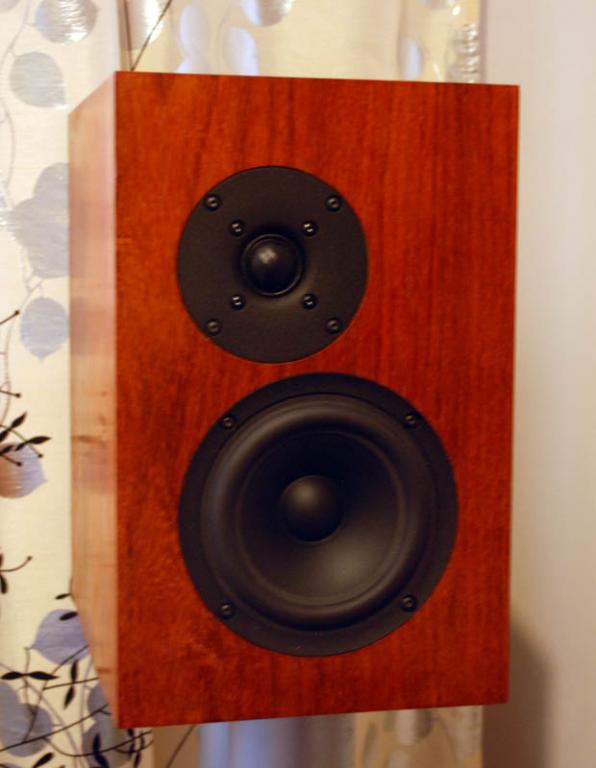

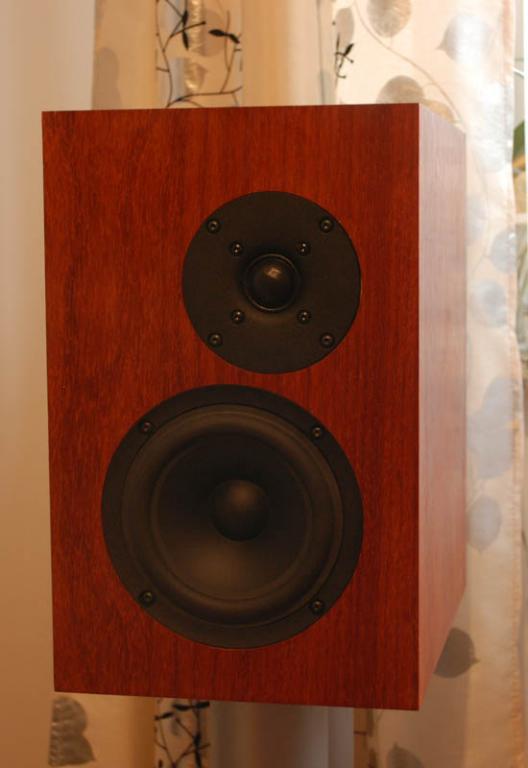

Gotowe monitorki wyglądają tak:



Zwrotnica

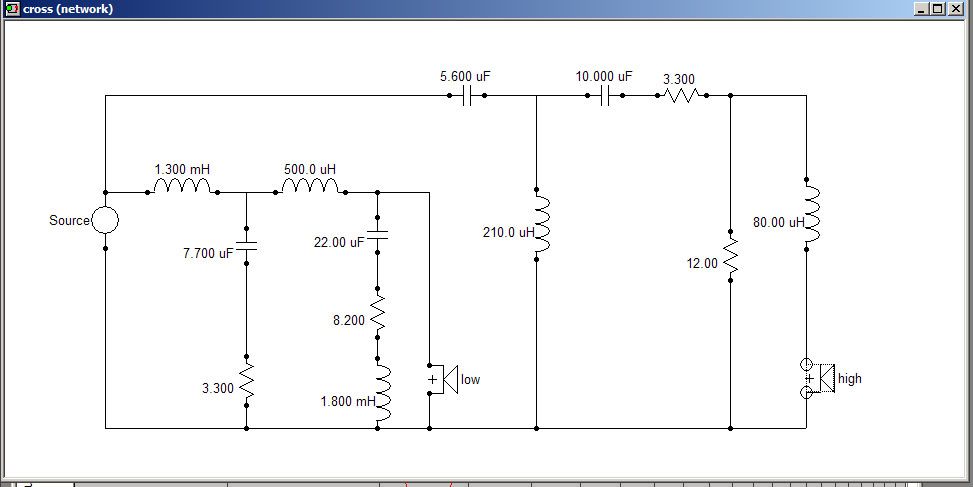

Zwrotnica jest asymetryczna, w celu niwelacji offsetu głośników. Wysoki – trzeci rząd akustyczny, niski – pierwszy (choć na to nie wygląda :). Pułapka przy wooferze koryguje dyfrakcję na ściance przedniej przy 1kHz oraz pomaga w korekcji BS. Równoległym rezystorem w L-padzie możemy ustawić poziom wysokich, a jeśli ktoś chciałby lekki dołek 1-2dB w okolicach podziału wystarczy zmienić pierwszy kondensator na 4,7uF. Reszty bym nie ruszał. Przy wartościach na schemacie cała charakterystyka mieści się w przedziale +/- 1,5dB. Zaprojektowałem pełną 6dB korekcję BS, imho najlepiej spisującą się przy małych głośnikach. Godna uwagi jest zgodność fazowa obu głośników. Charakterystyki sumują się od ok. 800Hz do 9kHz. Poniżej wykres z jednej z symulacji w pcd z minimalna fazą.

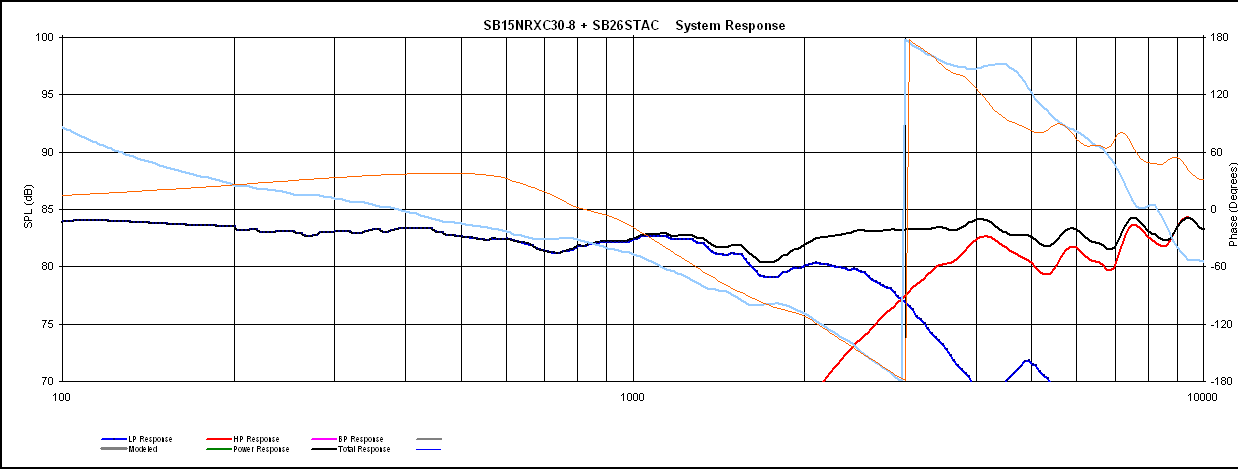

Ostateczne charakterystyki prezentują się tak:









Pomiary

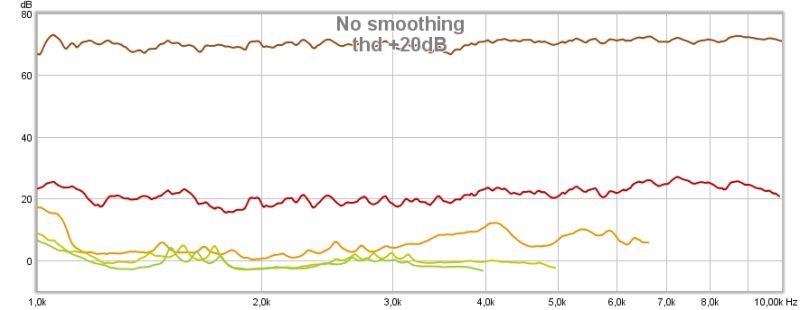

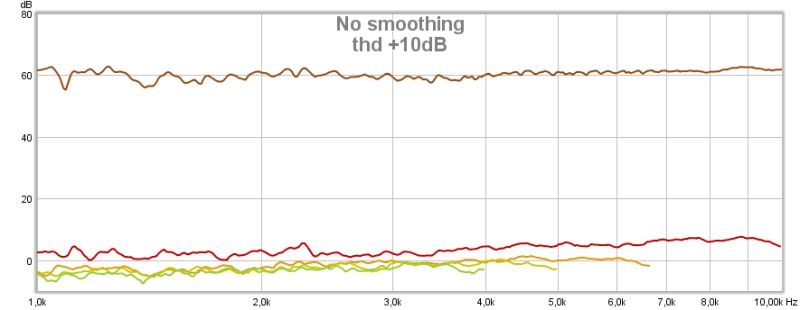

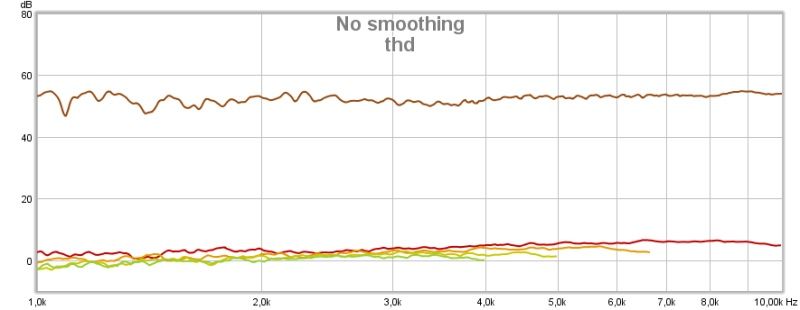

Poniżej pomiary thd przy trzech różnych poziomach głośności, pierwszy wykres przy takim normalnym słuchaniu, następne mniej więcej +10 i +20dB. Zwróćcie uwagę na monotoniczność zniekształceń, brak jakiś pików. No i najlepsze, że ze wzrostem głośności rośnie praktycznie tylko druga harmoniczna, aż chce się słuchać...







Ustawienie



Według osobistych preferencji, ale najlepiej jest z głośnikami wysokotonowymi skierowanymi do wewnątrz, lekko skręconymi w stronę słuchacza. Mimo portu umieszczonego z tyłu nie wymagają jakiś dużych odległości od tylnej ściany. Zalecam natomiast dużo wolnego miejsca za miejscem odsłuchu.



Bez problemu mogą być używanego jako monitory bliskiego pola, zgodność fazową otrzymujemy od kilkudziesięciu centymetrów.



Wymagają mocnego wzmacniacza o mocy min. 70 – 100W. Nie podłączałbym do rachitycznej lampy. Skuteczność teoretyczna zestawu to ok. 82-83 dB.



Jak to gra?



Pamiętajcie, ten fragment tekstu jest totalnie subiektywny.

Napiszę krótko, Zestaw bardzo uniwersalny, nie preferujący jakiegoś gatunku muzycznego. Wybitna stereofonia i scena, bez związku z aspektem cenowym. Lokalizacja muzyków bezproblemowa, także w dużych składach orkiestrowych. W dobrych nagraniach pojawia się magia 3d. Zestaw neutralny, dobre nagrania brzmią dobrze, a złe po prostu źle. Co ważne bardzo dobrze gra przy niskiej mocy, ale ręka sama przekręca gałkę i przy dużych poziomach jest równie dobrze, jak nie lepiej. Nie ma hałasu i chaosu.

Monitorki na co dzień stoją obok Yamah NS-1000 i żadnego wstydu nie ma, a w kreowaniu stereofonii są po prostu lepsze.



Wnioski



Następny monitorek będzie na Satori. :)

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[micwoj]

Fajny projekt, może córce do pokoju bym zrobił?

Bardzo szeroko udało ci się fazę zgrać.

Podaj rezystancje cewek, bo brakuje.

Pierwszy projekt do gotowych.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Gość JanF]

Jaki jest koszt zwrotnic?

[dolphin123]

Ten midwooferek zasługuje na lepszą kopułkę, co najmniej na 29RDC :)

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[olog]

Podaj rezystancje cewek, bo brakuje.



fakt, przykładowe cewki z polinka do zastosowania w projekcie:



000-1517 Cewka ind. 0,080mH +/-1% 0,200Ω dr.0,70mm śr.25 dł.8mm

000-1086 Cewka ind. 0,210mH +/-3% 0,295Ω dr.0,80mm śr.34 dł.10mm

000-0950 Cewka ind. 0,500mH +/-3% 0,260Ω dr.1,20mm śr.40 dł.25mm

000-1083 Cewka ind. 1,300mH +/-3% 0,458Ω dr.1,20mm śr.56 dł.20mm

000-1868 Cewka ind. 1,800mH +/-3% 2,200Ω dr.0,50mm śr.29 dł.15mm



Jaki jest koszt zwrotnic?



w miarę rozsądne części to myślę koszt ok 300,-



Ten midwooferek zasługuje na lepszą kopułkę, co najmniej na 29RDC :)



To jest tak dobry głośnik, że można pewnie łączyć go dużo lepszymi tw :)

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[tdrozd]

Bardzo fajny projekt. Podoba mi się podejście do tematu. Opis od A-Z. brawo

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Gość JanF]

Bardzo fajny projekt. Podoba mi się podejście do tematu. Opis od A-Z. brawo



Też tak uważam.

Jest jedno 'ale', dla mnie przynajmniej.

Ostatnio kupowałem części do zwrotnic kolumn Hurricane by Krs47 i wiem ile kosztują dobre kondensatory do nich w wersji 'premium'.

A w tym projekcie aż się roi od pojemności w schemacie zwrotnic.

Fakt, nikt nie zmusza do zakupu drogich elementów.

[Temper]

Kupowanie drogich kondensatorów i drogich cewek taśmowych to marnotrawstwo pieniędzy. Standardowe kondensatory MKP na odpowiednie napięcie i powietrzne cewki drutowe są całkowicie wystarczające i absolutnie nie do odróżnienia w ślepych testach od drogich. Jeśli ktoś twierdzi inaczej to niech pokaże pomiary zniekształceń elementów standardowych i tych audiofilskich. Samozwańczy guru tacy jak Troels Gravesen wmawiają ludziom lepszość droższych elementów bo są sponsorowani przez firmy, które tymi elementami handlują.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[audioburak]

@ Temper.

Musiałeś nigdy nie słyszeć kolumn z tymi przetwornikami:

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

one tylko dlatego jakoś grają, bo użyto elementów z wyższej półki, na wyższe napięcia,

żeby zamaskować kiepskie pasmo do 8 kHz i stłumić rezonanse,

dające jednak śladowe wrażenie poprawy....ale i tak mają swoich wyznawców.

Czasem jednak musimy drogo. R.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane 27 Listopada 2016 przez audioburak

[slawek213]

Samozwańczy guru tacy jak Troels Gravesen wmawiają ludziom lepszość droższych elementów bo są sponsorowani przez firmy, które tymi elementami handlują.



Nie wolno takich rzeczy pisać, jedynie pomyśleć możesz sobie jeżeli masz dopiero 88 postów.

Ludzie są pamiętliwi a na wszystkich forach jakie znam jest dość dużo aktywnych religijnych internautów powtarzających absolutne prawdy audiofilskie.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Adam Maik]

Nie wolno takich rzeczy pisać, jedynie pomyśleć możesz sobie jeżeli masz dopiero 88 postów.

Ludzie są pamiętliwi a na wszystkich forach jakie znam jest dość dużo aktywnych religijnych internautów powtarzających absolutne prawdy audiofilskie.

Nie przesadzajmy, różnica w barwie dźwięku między cross cap a evo aluminium oil słyszy moja młoda...

O ile sam bagatelizuję wpływ cewek i rezystorów to kondensatory mają spory wpływ na dźwięk.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[slawek213]

Nie przesadzajmy, różnica w barwie dźwięku między cross cap a evo aluminium oil słyszy moja młoda...

Bardzo mądra kobieta dbająca o pokój rodzinny. Pokora i uległość wśród kobiet to coraz rzadsza cecha.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[tdrozd]

kondensatory "graja" -,moja kobieta ( po Akademi muzycznej) slyszy roznice.

Nie jest to duza roznica ale jest i zawsze korci :)

Absolutnie nie uzasadniona ekonomicznie.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Gość JanF]

Absolutnie nie uzasadniona ekonomicznie.



Hmm ... podchodzę do tego tak, kupuję RAZ,a słucham ZAWSZE!

Pies trącał koszty w hi-endzie.

Że się tak brzydko, ale trafnie,wyrażę.

Zaczekam na następny projekt, jak mam bulić, to tylko za głośniki - póki co mam projekt bazowy P. Józefa:

http://skarabo.net/sid-23-kolumny-jozef.htm

Edytowane 27 Listopada 2016 przez JanF

[dolphin123]

Watek chyba nie jest o jakosci elementow zwrotnicy i ich wplywie na finalny odsluch...? Indywidualna sprawa... Jeden ma wysrane a drugi slyszy i tyle, nie ma co drazyc....

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[tdrozd]

Masz calkowita racje .



Osobiscie uwazam ze SB Acustic to nowy gracz na rynku i "jeszcze im sie chce " robia naprawde dobre i w razsadnej cenie glosniki.

Mam od nich oba gwizdki pierscieniowe (zwykly i satori) oba sa b dobre,choc wiadomo satori lepszy .

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[meloV8]

póki co mam projekt bazowy P. Józefa:

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Zwrotnica z kalkulatora, wysokotonowiec bez frezu. Jednym slowem masakra.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[olog]

Panowie, proszę...



umówmy się, że każdy wstawi elementy jakie uważa za stosowne...



Natomiast, jeśli ktoś zastanawia się, czy to dobre głośniki, może spojrzy na to:



Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[meloV8]

Natomiast, jeśli ktoś zastanawia się, czy to dobre głośniki, może spojrzy na to:

Jak mozesz to pokaz bramkowany wodospad do 4-5ms.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Gość JanF]

Watek chyba nie jest o jakosci elementow zwrotnicy i ich wplywie na finalny odsluch...?



Dokładnie o tym jest watek, o kolumnach,które grają tak, jak pozwala suma wszystkich składowych, czyli głośników,obudowy, zwrotnic i kabli.

Jak by grały same głośniki, to wszystkie inne elementy można by ojszczać, ale tak nie jest!

Zwrotnice, to słaby element tego projektu, są za bardzo rozbudowane, przez co stają się zbyt kosztowne w stosunku do kosztów głośników, imho.

[slawek213]

Zaczekam na następny projekt, jak mam bulić, to tylko za głośniki - póki co mam projekt bazowy P. Józefa:

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )



Janku, projekt Józka to 10 punktów na 100 a ten z tego wątku to 96 na 100



Zwrotnice, to słaby element tego projektu, są za bardzo rozbudowane, przez co stają się zbyt kosztowne w stosunku do kosztów głośników, imho.



Janku, sam nie sprawdzałem tego projektu lecz wierz mi na słowo, że ten projekt jest o niebo lepszy od Józkowego.



A tak na marginesie to powinieneś pomyśleć, dlaczego są części zwrotnicy droższe od samych głośników. Na logikę to chyba sprzedawcy kondensatorów chcą za dużo zarobić na uczciwych obywatelach co się nie znają.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[tdrozd]

JanF ... przykro mi ale projekt Pana Jozefa jest nie dopracowany .

Potencjal jaki maja te glosniki nie jest wykozystany .

Obliczenia zwrotnicy za pomoca wzorow teoretycznych sa do kitu .

Tylko pomiary (jakie one by nie byly )potem kilka testowych zwrotnic .

Na koniec odsluch .

To ucho decyduje co zostanie, pomiary i symulacje to tylko dodatkowe narzedzie .

Taka jest moja metoda .

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[micwoj]

A w tym projekcie aż się roi od pojemności w schemacie zwrotnic.

No ale tak: ten 22uf siedzi w pułapce, spokojnie go można dać nawet bipolara, ten 7coś też jest równolegle, nie musi być highendowy, bolesny może być tylko te 10uf i 5,6 w szeregu z wysokotonowym.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Gość JanF]

Dzięki za uwagi.



Jest jeszcze coś z proponowaną kolumną, niska sprawność.

Może lepiej przyłożyć się do czegoś z wyższą sprawnością > 86 dB, praca ta sama, a efekty finalne lepsze.

No chyba że właściwości soniczne proponowanej kolumny są tak wyjątkowe, że mają prawo zdeterminować całą resztę toru!

[zapacoustics]

Fajny projekt ... Gratulacje. Mam kilka pytań:

po co ta cewka przed wysokim ?

Dlaczego Harmoniczne są mierzone dla tak niskiej efektywności ?? Pomiary powinny być na efektywności równej znamionowej czyli dla 1W i dla wyższych. Po co mierzyć zniekształcenia dla efektywności 50dB ?? Dołożony CSD dla 300ms też jest bezwartościowy raczej mile widziane były by dla 10-30ms.

Bardzo szeroko udało ci się fazę zgrać.

- Faza powinna być zgrana w całym pasmie. I tak według pomiarów jest w tym projekcie i bardzo dobrze :). Dobrze zrobione bo SB15RNX nie jest najłatwiejszym głośnikiem do filtracji. A wspominam o tym ponieważ wyczuwał przez kilka osób w wątku błędne rozumowanie wykresu Faza vs przecifaza to jak daleko charakterystyki się zjada i połączą nie zależy od tego jak daleko jest zgodność fazowa tylko od nachylenia zbocza i to jak długo głośniki na Siebie oddziałują. Przy łagodnym zboczu łączenie będzie dalej przy stromym bliżej. Tam gdzie linia się zjezdza do jednej głośniki po prostu już na Siebie nie oddziałują.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[micwoj]

Jakby nie patrzeć poruszamy się w kategorii "komplet głośników za 700zł", z całością z grubsza się można w 1000-1200 zmieścić... Co mamy konkurencyjnego?

Nie mówię że nie ma ale też nie ósme cudy świata.

Jakie masz midwoofery 15cm do 200zł? Fountek , STXy, Dayton, jeszcze coś?



Swoją drogą, ile ty byś chciał efektywności z takiego małego głośniczka? fs ma 38Hz w konsekwencji SB pisze że ma 88dB, zdejmij z tego kompensację BS.. I zostaje przeciętna efektywność jak to przy 15cm głośniczku...

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Piotr_1]

Chciałbym umieć powiedzieć coś więcej, ale nie potrafię, wygląda kusząco. Szkoda tylko że to rozmieszczenie głośników na przedniej ściance wygląda tak mało estetycznie. Może gdyby je postawić do góry nogami to by fajniej wyglądało?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[olog]

Jak mozesz to pokaz bramkowany wodospad do 4-5ms.

Dołożony CSD dla 300ms też jest bezwartościowy raczej mile widziane były by dla 10-30ms



Mea culpa, spałem, jak wklejałem, poprawię się, za to możecie obejrzeć kawałek mojego pokoju :)



po co ta cewka przed wysokim ?

80uH koryguje w dół o kilka dB ostatnią oktawę, tak u mnie wyszło z pomiarów



Dlaczego Harmoniczne są mierzone dla tak niskiej efektywności ??

Może trochę źle to napisałem, wykresy thd, nie są w bezwzględnych wartościach spl, umownie określiłem je jako normalny poziom, głośniej i bardzo głośno, orientacyjnie możemy przyjąć, że odpowiada to poziomom 70, 80 i 90dB Zresztą jak sam dobrze wiesz takie pomiary w zasadzie nie nadają się do porównań, bardziej chodziło mi o pokazanie trendów i fakt, czy nie ma jakiejś porażki.



No chyba że właściwości soniczne proponowanej kolumny są tak wyjątkowe, że mają prawo zdeterminować całą resztę toru!

Janie, nie rób tych monitorków, poczekaj na Satori, tam z czystym sumieniem wstawisz kondensatory za kilkaset zł/ sztukę :)



Jakby nie patrzeć poruszamy się w kategorii "komplet głośników za 700zł", z całością z grubsza się można w 1000-1200 zmieścić...

Osobiscie uwazam ze SB Acustic to nowy gracz na rynku i "jeszcze im sie chce " robia naprawde dobre i w razsadnej cenie glosniki.



I to jest sedno sprawy, też tak uważam, chciałem tylko sprawdzić, co z tych głośników da się osiągnąć, okazuje się, że firma oferuje naprawdę dużo, w rozsądnych pieniądzach, i tylko tyle, albo aż tyle. Jak pisałem, jest na tyle dobrze, że następny zestaw zrobię na Satori.



Swoją drogą, ile ty byś chciał efektywności z takiego małego głośniczka?

Nie inaczej, oceniajmy realnie, z revelatora 15w dostaniemy jeszcze mniej.



Szkoda tylko że to rozmieszczenie głośników na przedniej ściance wygląda tak mało estetycznie. Może gdyby je postawić do góry nogami to by fajniej wyglądało?



Dyfrakcji nie oszukasz ;) Nie mniej takie ustawienie w realu mi się podoba, ale to już rzecz gustu. Do góry nogami nie próbowałem :)

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[zapacoustics]

80uH koryguje w dół o kilka dB ostatnią oktawę, tak u mnie wyszło z pomiarów

- Tak wiem co ona tam robi :) ...Sprawdź jak gra bez niej. Taka cewka przed kopułką raczej więcej szkodzi niż pomaga :). To już lepiej zrobić pułapkę



bardziej chodziło mi o pokazanie trendów i fakt, czy nie ma jakiejś porażki.

- Jest bardzo ładnie, nic się nie wybija. Przy następnym projekcie spróbuj Harmoniczne robić dla poziomu nominalnej i wyższej. Każdy głośnik ma zniekształcenia to normalne. Ale przy większych mocach lepiej wyłapiesz niuanse które będziesz mógł lub nie naprawić lub ominąć. Przy czym 1-2 W podane na głośniki to już jest stosunkowo głośno :)

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[olog]

Sprawdź jak gra bez niej. Taka cewka przed kopułką raczej więcej szkodzi niż pomaga :). To już lepiej zrobić pułapkę



Czytasz w myślach...

pułapka była na początku, ale... okazało się że jest bardzo wrażliwa ma tolerancję elementów (zmiana cewki o kilka uH, powodowała bardzo dużą zmianę ch-ki)

i kiedy zdecydowałem się na opisanie projektu na forum, wstawiłem cewkę jako bezpieczniejsze rozwiązanie nie wymagające pomiarów. Ogólnie w takiej formie zwrotka jest mało wrażliwa na tolerancję elementów.



Przy następnym projekcie spróbuj Harmoniczne robić dla poziomu nominalnej i wyższej.



Tak zrobię, dzięki za sugestie, tutaj za bardzo zasugerowałem się poziomem, przy którym przeciętnie słucham,.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
