Podłączanie kolumn, Lampa, 8ohm, 4 ohm, + oraz -


maciek36

Rekomendowane odpowiedzi

Mam pytanie o prawidłowe podłączenie kolumn ze wzmaczaniaczem



Zacznę od tego, że mam głśnikowe audioquest bedrock - bez bi wire



Zawsze podłączanie było proste. Tak mi się wydawało.



Wczoraj zobaczyłem, że mój kabel po stronie kolumn tam gdzie banan jest oznaczony na czerwono, po stronie amp jest końcówka czarna. Kabel jest lekko przedzielony jak na fotce, więc niby łatwo zweryfikować strony końcówek jadnąc p alcem wzdłuż kabla

Czy jest możliwe, że wewnątrz w tym kablu "po drodze zmienia się układ" ? Jest on dość skomplikowany w budowie.



Temat kabla się wziął, ponieważ mam aktualnie na testach lampę Unison Research Sinfonia oraz Accu 370.



I teraz podłączając kolumny do Accu schemat wygląda tak:

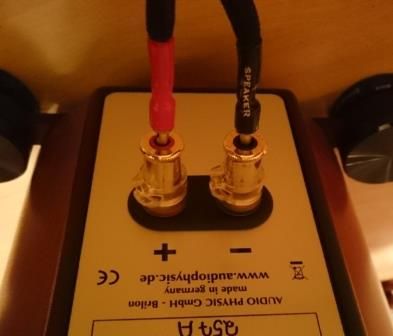

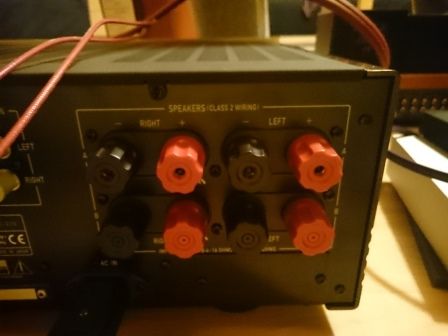

Podłączenie do kolumn jak na fotce. Czerwony do plusa/czerwonego, a we wzmacniaczu tak samo. Kolejna fotka pokazuje układ w Accu.

Tu to się wydaje proste. Kolory się zgadzają, z tym, że jak patrzę na kable i jadąc palcem od czerwonego banana na drugi koniec kabla, a tam czarny. Więc jakie powinno być podłączenie ? :)



Jakiś błąd fabryczny kabla ?



Drugi problem to UN Sinfonia. Tutaj już w góle nie wiem.

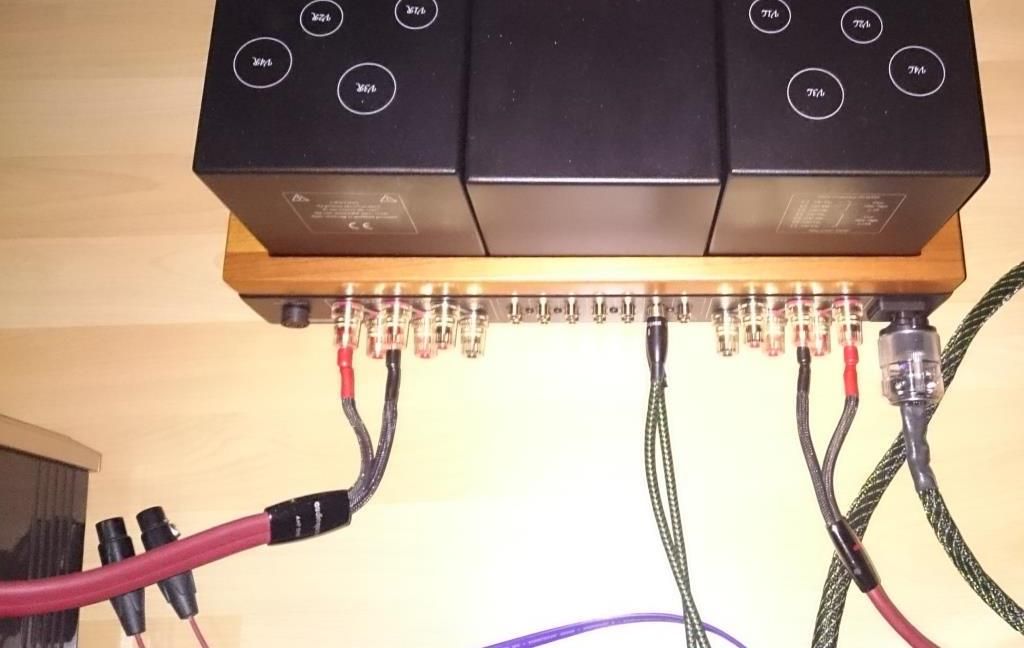

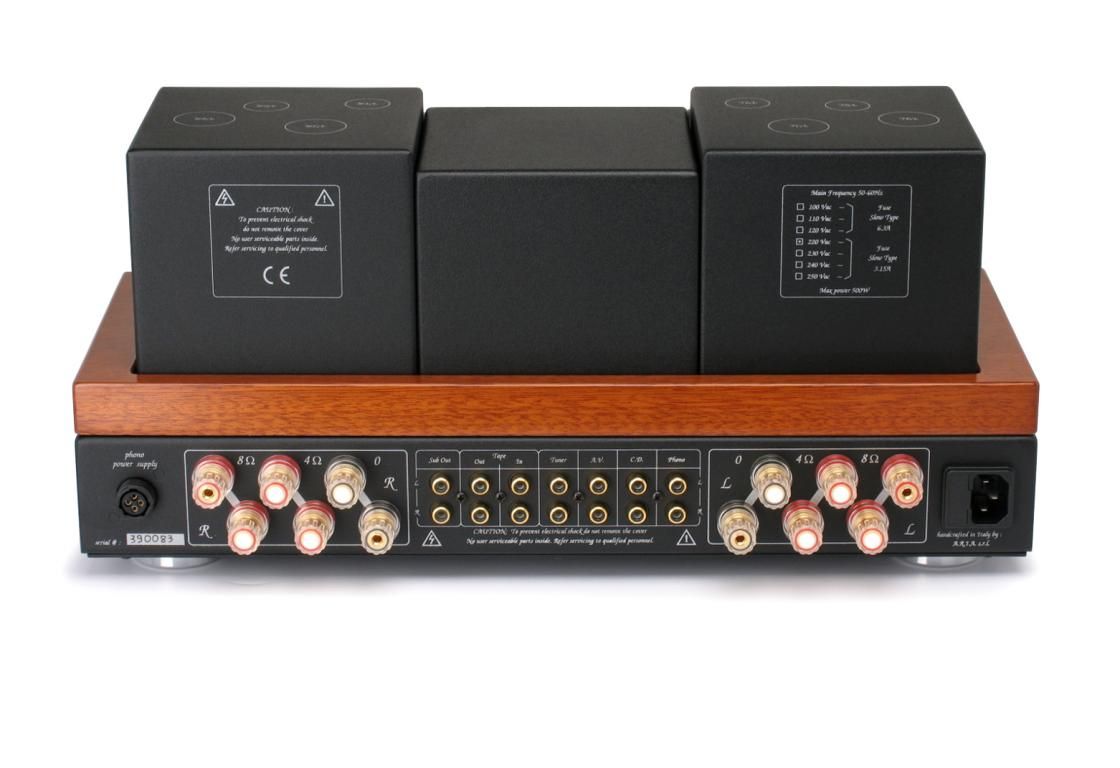

Fotka jak w ogóle wygląda układ w tym wzmaku oraz to jak mam podłączne w kolejnej fotce.

Wydawało mi się, że skoro mam kolumny 8ohm to powinienem kable podłączyć do wejść skrajnych we wzmaku - dolne i górne- połączone szarą linią namalowaną na wzmaku.

Z tym, że tak nie gra i musi być tak jak na fotce - ale wg mojego pojmowania w tym momencie to mam jednego banana podpiętego pod wejście 8ohm, a drugiego 4ohm ????



W UR również całkowity brak oznaczenia które to jest "+" , a które "-". Wszystko w sumie jest czerwone.



Będę wdzięczny za wyjaśnienia, jak to finalnie powinno być spięte.



Dzięki

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )





Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Odnośnik do komentarza
Udostępnij na innych stronach

Wątpliwości z kablami rozwieje omomierz, nawet taki za dychę z castoramy. Mogą być pomylone oznaczenia albo skręcony kabel, kto go wie. Generalnie polaryzacja nie ma znaczenia, byle obie kolumny były tak samo - jeżeli przy odsłuchu łzy nie lecą na plecy, to jest OK. Oczywiście stawia to pod znakiem zapytania ideę kierunkowości kabli, no, ale każdy ma to, za co płaci ;)

W tym drugim wzmacniaczu kolumny 4R powinny być podłączone między masę (0) a wyjście 4. Masa/zero to czarny. Jeżeli nie gra, a gra tak jak jest podłączone, to coś jest mocno nie tak. Tak ZDECYDOWANIE NIE NALEŻY podłączać głośników - na tych zaciskach nominalna impedancja obciążenia to mniej więcej jeden om i wzmacniacz jest nieobciążony i może się sfajczyć. Albo coś jest nie tak, albo są zamienione gniazda ;) ale to trzeba sprawdzić. Z dwojga złego podłączyć 4R do zacisków 8R, niż tak, zakładając, że wszystko ze wzmacniaczem jest OK.

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

nagrywamy.com

Odnośnik do komentarza
Udostępnij na innych stronach

Wątpliwości z kablami rozwieje omomierz, nawet taki za dychę z castoramy. Mogą być pomylone oznaczenia albo skręcony kabel, kto go wie. Generalnie polaryzacja nie ma znaczenia, byle obie kolumny były tak samo - jeżeli przy odsłuchu łzy nie lecą na plecy, to jest OK. Oczywiście stawia to pod znakiem zapytania ideę kierunkowości kabli, no, ale każdy ma to, za co płaci ;)

W tym drugim wzmacniaczu kolumny 4R powinny być podłączone między masę (0) a wyjście 4. Masa/zero to czarny. Jeżeli nie gra, a gra tak jak jest podłączone, to coś jest mocno nie tak. Tak ZDECYDOWANIE NIE NALEŻY podłączać głośników - na tych zaciskach nominalna impedancja obciążenia to mniej więcej jeden om i wzmacniacz jest nieobciążony i może się sfajczyć. Albo coś jest nie tak, albo są zamienione gniazda ;) ale to trzeba sprawdzić. Z dwojga złego podłączyć 4R do zacisków 8R, niż tak, zakładając, że wszystko ze wzmacniaczem jest OK.



Dzięki. Kabel się nie skręcił. sprawdzałem na wyprostowanym. Może pomyłka, może tak ma być ?



Co do lampy to zakłądając kolumny 8ohm podłączenie powinno wyglądać tak jak na fotce pierwszej, gdzie nie ma zaślepek ?



dzięki

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Odnośnik do komentarza
Udostępnij na innych stronach

Skręcił nie skręcił, bez omomierza to jest zgadywanie.

Tak, ośmioomowe tam, gdzie nie ma zaślepek, czteroomowe między czary i 4R. Inaczej (czyli do 4 i 8) przy sprawnym wzmacniaczu grozi to uszkodzeniem, ale coś z tym jest nie tak, bo powinien grać na dwóch dowolnych odczepach.

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

nagrywamy.com

Odnośnik do komentarza
Udostępnij na innych stronach

Tak jak na 2 zdjęciu.

A propos - to że kolumny nominalnie (czyli na etykiecie) mają 8ohm to nie znaczy że tak jest. Rzeczywisty pomiar może pokazać, że spadają nawet poniżej 4. Są nawet producenci, którzy z tego słyną. Spróbuj wyguglować rzeczywiste pomiary dla Twoich kolumn. Przy lampie ma to znaczenie.

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Odnośnik do komentarza
Udostępnij na innych stronach

Tak jak na 2 zdjęciu.

A propos - to że kolumny nominalnie (czyli na etykiecie) mają 8ohm to nie znaczy że tak jest. Rzeczywisty pomiar może pokazać, że spadają nawet poniżej 4. Są nawet producenci, którzy z tego słyną. Spróbuj wyguglować rzeczywiste pomiary dla Twoich kolumn. Przy lampie ma to znaczenie.



Poniżej połowy w pewnych zakresach może być. Dla lampy lepiej, że mniej, gorzej, że czasem więcej ;)

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

nagrywamy.com

Odnośnik do komentarza
Udostępnij na innych stronach

Problem w tym, że moje Virgo w wersji 8 ohm to super rzadkość



link poniżej, ale to wersja poprzednia, ja mam nowsze już innym tweeterem i mid-range, o ile to ma znaczenie.



Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )



Tak jak na 2 zdjęciu.

Co jak na drugim zdjęciu ?

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Odnośnik do komentarza
Udostępnij na innych stronach

To na pewno nie bierz tego egzemplarza, jeżeli objawy są rzeczywiście takie, jak opisujesz. Wzmacniacz lampowy z wyjściami z odczepem musi jakoś grać przy podłączeniu głośnika do dowolnej pary gniazd (tego samego kanału rzecz jasna). Nie jest to bezpieczne, ale grać musi, choćby chwilę ;)

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

nagrywamy.com

Odnośnik do komentarza
Udostępnij na innych stronach
