Wybór DAC DIY

[Gość]

miałbym prośbę żebyśmy rozmawiali o audio a nie o mnie - opisuję Wam , to czego doświadczam , czasem to krok w przód ,czasem bez postępu , ale bywa ,że w tył , wydaje mi się ,że każdy tak ma - tak się rodzi postęp

jak długo będę zadowolony ? do następnego kroku w przód , to chyba oczywiste , granica zależy od możliwości technicznych i finansowych, już przy zamawianiu tego kitu z 2 pcm1794 postanowiłem wyhamować , idzie jeszcze plytka do tda1541 , bo te 10 dolców postanowiłem poświęcić żeby jeszcze poskladać sobie dac na tda1541 - pcm63 i pcm1704 odpuszczam - zdecydowanie za drogo - może kiedyś , ale najpierw muszę ich posłuchać, pozustałe elementy systemu są raczej docelowe - dali grandy ,accu p500 ( oryginalny ) i primare spa 20 przerobiony na dac preamp w kanalach frontowych

Bogdan ale nie bierz tego do siebie personalnie.

Szanuje Cię za to, że masz siłę i zapał w poszukiwaniu czegoś nowego, przyznaję, że parę Twoich wynalazków było inspiracją dla mnie i choć nie we wszystkim się zgadzam naprawdę to doceniam. Tylko zastanawia mnie taka intensywność poszukiwań, (chyba Ci po prostu trochę zazdroszczę ;).

Edytowane 21 Grudnia 2016 przez boomaga

[Bogdan]

:-)

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Thekamil921]

U mnie będzie za pare dni grundig fine arts cd3 na TDA1547 i w nim może coś porobię.



Korzystając z okazji chciałbym wszystkim życzyć wesołych i spokojnych świąt :)

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[McGyver]

grundig fine arts cd3 na TDA1547 i w nim może coś porobię.



Ja "porobiłem" tak:





Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[homodelfinus]

dac ze zdjęcia odpalony z płyteczką odbiornika spdif na wm8804 - świeży gra oszczędnie i zachowawczo, ale jeszcze nie podmieniłem opampów , więc są budżetowe, a do konwersji I/V będą LT1361 a do filtra signeticsy ne5534 w metalowych obudowach, fajnie by bylo gdyby porównać kilka , czy kilkanaście dac-ów i zrobić ranking

A czym zasilasz to cudo?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Bogdan]

A czym zasilasz to cudo?



analogówkę zasilaczem na lm317/337 a cyrówka ma swój stabilizator i zasilam go z osobnego zasilacza 8 V

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Bogdan]

u mnie tragedia - moduł z 2 x pcm1794 nie mieści mi sie do primare spa - musialem zamowić 1 x pcm1794 .... trudno

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Seyv]

Wynalazłem na ebayu taki konwerter I/U

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

co o tym myślicie?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Holgin]

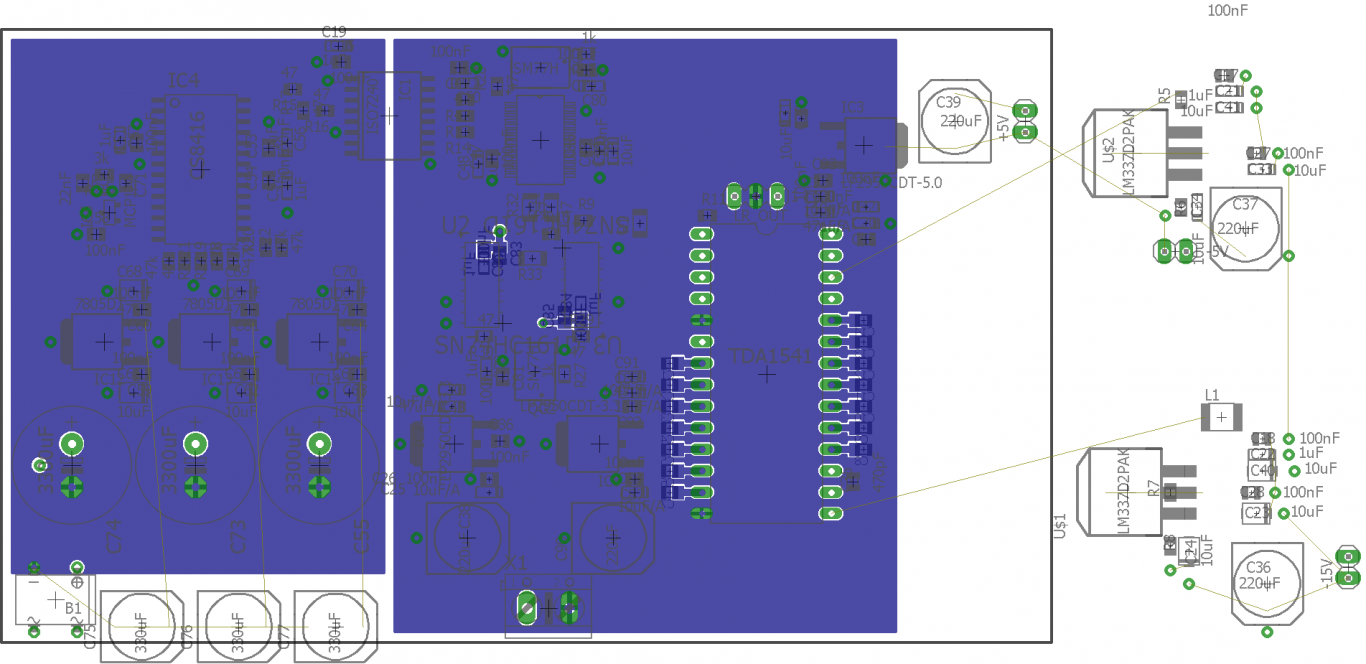

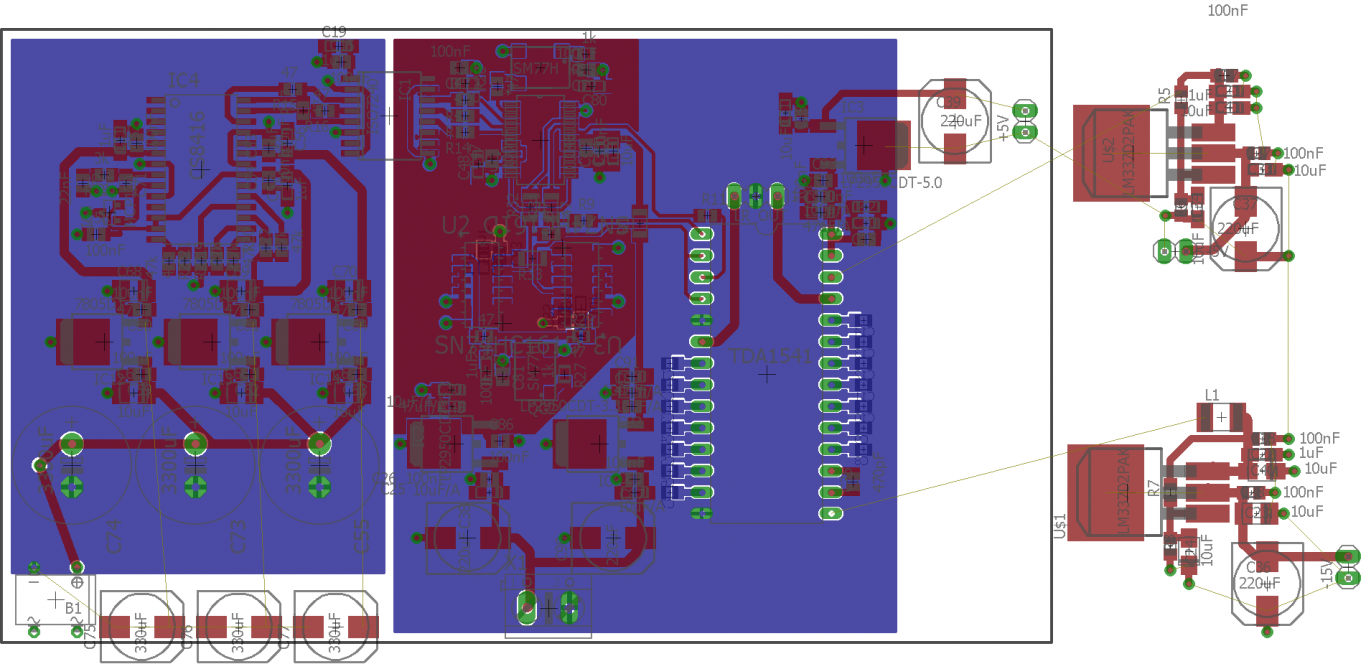

A ja coś takiego rysuje - kombajn CS8416 + ISO7640 + AD1895/1896 + TDA1541 :)

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Znaczna część schematu jest autorstwa .3lite (AD, ISO, generatory kwarcowe), odbiornik opisany na stronie pavouk.org



DAC może być w gruncie rzeczy dowolny, płytkę można łatwo przerobić na inny przetwornik. Projektuje ją w taki sposób, żeby było możliwe wytrawienie samemu płytki dwustronnej :)

Analog na osobnym PCB, zasilanie (poza odbiornikiem) wymaga pre regulatora albo chociaż płytki z mostkiem i kondensatorami, chociaż wersję z pełnym zasilaniem też mogę zrobić.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane 30 Grudnia 2016 przez Holgin

[dida83]

pomóżcie

potrzebuje zakupić jakiegoś daca w granicach do 150zł chcę połączyć chwilowo tv do daca by słuchać youtube i spoty i do sprzętu stereo a w przyszłości odtwarzacz strumieniowy..

myślę o tym dacu z aukcji

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )



tda 1543

czy wystarczy ze zamontuje zasilanie i sprawdzi się to?



Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

albo to?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane 30 Grudnia 2016 przez dida83

[McGyver]

Wynalazłem na ebayu taki konwerter I/U

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

co o tym myślicie?

Drogie jak cholera i nie wiadomo o co chodzi.



BTW, zamówiłem od Bikerbo komplet PCB do lampowej analogówki, będziemy powli startować projekt łopatologicznego DACa.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Seyv]

Pewnie korzysta z któregoś z tych rozwiązań

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Też zamówiłem PCB :)

Rozumiem, że jakiś projekt PCB będzie? Więc może i chętni do jakiegoś zamówienia grupowego się znajdą.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[McGyver]

Pewnie korzysta z któregoś z tych rozwiązań

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Też zamówiłem PCB :)

Rozumiem, że jakiś projekt PCB będzie? Więc może i chętni do jakiegoś zamówienia grupowego się znajdą.

A po co? Płytki Bikerbo nadają się świetnie, nie ma co wyważać otwartych drzwi. Najwyżej go poprosimy żeby dorobił więcej jeżeli zainteresowane będzie.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[robertar]

Ja "porobiłem" tak:



Każdą płytkę montowałeś, jak widzę, dwiema śrubami. Taki montaż przy płytce, która ma umieszczony bardzo wysoko środek ciężkości z uwagi na zamontowane lampy, może sprawić, że śruby się poluzują i może dojść do zwarcia ścieżek płytek do obudowy odtwarzacza. Również bardzo łatwo jest przypadkowo dotknąć do tych ścieżek przy montażu pokrywy górnej odtwarzacza. Z tego co się orientuję, to układy "lampizacji" pracują na wysokim napięciu, które może się utrzymać na kondensatorach, pomimo wyłączenia zasilania. Zamontowałeś ten układ w urządzeniu, które nie ma obudowy podłączonej do uziemienia. Uważam, że po tego typu ingerencji w urządzenie powinno być ono zaopatrzone w gniazdo sieciowe z bolcem uziemienia, do którego należy podłączyć obudowę urządzenia. Na załączonym rysunku zawarłem propozycję montażu tej płytki czterema śrubami do kątownika, który stanowi osłonę dla płytki przed uszkodzeniami oraz przypadkowym dotknięciem. Kątownik dodatkowo zaopatrzony jest w metalowy wspornik do lampy. Na górze kątownika namalowałbym jeszcze symbol pioruna, jeśli układ pracuje pod wysokim napięciem. Wszystkie te modyfikacje zastosowałbym dlatego, że po naszej ingerencji urządzenia zaczynają żyć własnym życiem i zdarza się, że przechodzą one w ręce osób, które nie znają szczegółów dotyczących zastosowanych modyfikacji. Zmian tych nie ma wszakże na schematach przerabianych urządzeń.

Pozdrawiam

Robert

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[McGyver]

Każdą płytkę montowałeś, jak widzę, dwiema śrubami. Taki montaż przy płytce, która ma umieszczony bardzo wysoko środek ciężkości z uwagi na zamontowane lampy, może sprawić, że śruby się poluzują i może dojść do zwarcia ścieżek płytek do obudowy odtwarzacza. Również bardzo łatwo jest przypadkowo dotknąć do tych ścieżek przy montażu pokrywy górnej odtwarzacza. Z tego co się orientuję, to układy "lampizacji" pracują na wysokim napięciu, które może się utrzymać na kondensatorach, pomimo wyłączenia zasilania. Zamontowałeś ten układ w urządzeniu, które nie ma obudowy podłączonej do uziemienia. Uważam, że po tego typu ingerencji w urządzenie powinno być ono zaopatrzone w gniazdo sieciowe z bolcem uziemienia, do którego należy podłączyć obudowę urządzenia. Na załączonym rysunku zawarłem propozycję montażu tej płytki czterema śrubami do kątownika, który stanowi osłonę dla płytki przed uszkodzeniami oraz przypadkowym dotknięciem. Kątownik dodatkowo zaopatrzony jest w metalowy wspornik do lampy. Na górze kątownika namalowałbym jeszcze symbol pioruna, jeśli układ pracuje pod wysokim napięciem. Wszystkie te modyfikacje zastosowałbym dlatego, że po naszej ingerencji urządzenia zaczynają żyć własnym życiem i zdarza się, że przechodzą one w ręce osób, które nie znają szczegółów dotyczących zastosowanych modyfikacji. Zmian tych nie ma wszakże na schematach przerabianych urządzeń.

Pozdrawiam

Robert

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )



Mocowanie dwiema śrubami jest tutaj wystarczające. Trzeba solidnie przykręcić, można dodatkowo gwinty zabezpieczyć klejem, i nic się nie luzuje. A

z tym środkiem ciężkości to jakiś żart? Ile waży lampa nowalowa? Płytki mają wymiary 49mm x 49mm. Lampa jest na środku.

Układ jest zasilany napięciem z transformatora. Czyli występuje izolacja galwaniczna od sieci energetycznej. Tak wykonane urządzenia zalicza się do drugiej klasy ochronności.

Ponadto w urządzeniach wykonanych w drugiej klasie ochronności NIE WOLNO podłączać obudowy do bolca uziemiającego.

Wspornik do lampy jest całkowicie zbędny.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[micha7n]

Na marginesie kiedyś gdzieś czytałem o negatywnym wpływie przy pracy lamp w pozycji poziomej - może to niuans - ale jednak. Nawet w niskich CD można to zorganizować jakoś.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[McGyver]

kiedyś gdzieś czytałem o negatywnym wpływie przy pracy lamp w pozycji poziome

Ja czytam datasheety:





Stoi tam jak byk, "mounting position: any."

Czyli mają prawo również zwisać "na nietoperza", co się często widuje w markowych wzmacniaczach gitarowych.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[robertar]

w urządzeniach wykonanych w drugiej klasie ochronności NIE WOLNO podłączać obudowy do bolca uziemiającego.

Przyznaję, że wydawało mi się oczywiste, że metalowe urządzenia audio należy w każdym przypadku uziemiać. Przekopałem nieco literatury i z Twoim zdaniem całkowicie tu się zgadzam.



Nasuwa mi się tylko pytanie, czy pomimo tej niewiedzy popełniłem błąd proponując uziemienie Twojej konstrukcji. Otóż nadal obstaję przy tym, że montaż płytek przy pomocy dwóch śrubek w sposób, jaki zaprezentowałeś nie gwarantuje, w długotrwałym użytkowaniu sprzętu, jego solidności. Te płytki zawierają, poza lampami jeszcze kilka części, a ponadto odchodzą od nich przewody. Płytka w tym układzie działa w stosunku do śrub na zasadzie dźwigni i klej, na dłuższą metę, moim zdaniem, niewiele tu pomoże. Prawdopodobieństwo zetknięcia wysokonapięciowych ścieżek z obudową jest w przyszłości na tyle duże, że być może degraduje pierwotną klasę ochronności tego urządzenia.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[McGyver]

To urządzenie działa bezawaryjnie od około dziesięciu lat. Natomiast z tym co "być może" nie będę polemizował.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Thekamil921]

A jak oceniasz granie tego grundiga po tuningu?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[robertar]

To urządzenie działa bezawaryjnie od około dziesięciu lat.



Teraz jeszcze widzę, że nawet nie dałeś podkładek pod śruby...



Tak więc dla mnie ten montaż to zwykła prowizorka, a te, jak wiadomo, działają najdłużej :)



Pozdrawiam

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[McGyver]

A jak oceniasz granie tego grundiga po tuningu?

O niebo lepiej niż oryginał.

Teraz jeszcze widzę, że nawet nie dałeś podkładek pod śruby...



Tak więc dla mnie ten montaż to zwykła prowizorka, a te, jak wiadomo, działają najdłużej :)



Pozdrawiam



Podkładek nie dałem celowo. Podkładki osłabiały połączenie. A Ty jak widzę usilnie szukasz dziury w całym. Zatem aby dyskusja miała jakiś sens, nalegam byś pokazał zdjęcia wykonanych przez Ciebie tuningów.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Ciechomir]







Teraz jeszcze widzę, że nawet nie dałeś podkładek pod śruby...



Odnoszę wrażenie, że wątek nie miał być o tym a Twoje wpisy wyglądają jakbyś się czepiał McGyvera. Bez sensu, wątek nic na tym nie zyskuje. Sprawy konstrukcji będzie można poruszać dużo później i nie na zasadzie czepiania się podkładek.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Thekamil921]

Skoro działa taki montaż już pare lat bez problemów to po co się czepiać.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[robertar]

Sprawy konstrukcji będzie można poruszać dużo później

Jak już ktoś na tym ucierpi?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Thekamil921]

Ale zobacz jakie McGyver ma doświadczenie.

Myślę że on sam wie jak to najlepiej zrobić żeby działało niezawodnie.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Ciechomir]

Jak już ktoś na tym ucierpi?

Brak słów. Skończmy to. Proszę...

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[robertar]

Podkładek nie dałem celowo. Podkładki osłabiały połączenie.



O konieczności stosowania podkładek poczytać można tu, na str. nr 4:

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Może po tej lekturze zmienisz zdanie na temat ich stosowania.



Zatem aby dyskusja miała jakiś sens, nalegam byś pokazał zdjęcia wykonanych przez Ciebie tuningów.

Pokazałem na rysunku jak, według mnie, powinno wyglądać mocowanie pokazanych przez Ciebie płytek. Tuninngów odtwarzaczy w wersji finalnej nie robiłem, więc zdjęć nie pokażę. Jakiś czas temu wyprowadziłem sygnał I2S z procesora odtwarzacza dvd 1010 philips i zastanawiam się nad topologią daca, stąd moja obecność w tym wątku. Wszystko jest na razie w pająku i nie ma tu nic do oglądania. Ty natomiast pokazałeś produkt finalny i z tego względu i uważam, że moje uwagi były zasadne. Ten wątek, jak na razie sprawi, że pewno rozbebeszę swojego gainclona, bo chyba połączyłem bolec uziemienia do obudowy.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Yasica]

Wchodzę na mejla - masę powiadomień z tego wątku.

Więc myslę sobie - ruszyło.

Mc wrzucił schematy itd



Pacze - a tu :





:)

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[robertar]

Zatem aby dyskusja miała jakiś sens, nalegam byś pokazał zdjęcia wykonanych przez Ciebie tuningów.



Dzisiaj rozkręciłem dvd, o którym pisałem powyżej i pokażę dwie modyfikacje, których jakiś czas temu w nim dokonałem.



Pierwsza dotyczy wyprowadzenia sygnału I2S. na poniższym zdjęciu widać przymocowany pasek laminatu, z przytwierdzonym jest złączem, do którego dochodzą kable przylutowane do ścieżek płyty odtwarzacza.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )



Zdjęcie poniżej pokazuje to złącze od strony otworów. Karteczka przyklejona obok złącza zawiera opis poszczególnych pinów.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )



Druga modyfikacja dotyczy wnętrza głowicy laserowej. Nie spodobało mi się to, że jej tor optyczny nie jest dokładnie wyczerniony. Myślę, że gdyby aparaty fotograficzne wyczerniano równie niedbale, to uzyskiwane zdjęcia miałyby słabą rozpiętość tonalną z uwagi na bliki powstałe w wyniku wewnętrznych odbić światła.

Na zdjęciu poniżej widać głowicę ze zdjętą osłonką górną.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )



Na kolejnym zdjęciu widać ruchomy fragment głowicy z dorobionym tubusem z czarnego papieru. Stanowi on część wyczernienia toru optycznego.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )



Na ostatnim zdjęciu widać soczewkę położoną głębiej, powyżej której ścianki wyłożono również tym samym papierem.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )



Zdaję sobie sprawę, że obie modyfikacje średnio pasują do tematu wątku ale zostałem "wyrwany do tablicy" :)



Więc myslę sobie - ruszyło.

Mc wrzucił schematy itd



Nikt Ci tego nie przyniósł na tacy?



No to współczuję.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
