co prawda siedzi tu jeden midwoofer, ale Ciebie tyczyć będzie podobne rozwiązanie z innym tłumikiem dla HT.

170s jest 4ohm czy 8?

Siemasz mała, wpadniemy do mnie posłuchać radia? mam nowy audiofilski kabel antenowy :)

Link to comment
Share on other sites

Witam Serdecznie. Posiadam cztery głośniki Viastona w 170s oraz dwie wysokotonówki Visaton G25ffl. Chciałbym zbudować do tego zestawu solidną zwrotnicę. Na co powinienem zwrócić uwagę przy konstrukcji takiego układu ? W jakie elementy pójść ?

Przedewszystkim na pomiary tego i zasady działania filtrów



Wysłane z mojego LG-D855 przy użyciu Tapatalka





Link to comment
Share on other sites

Wstępnie obejrzyj, co robią i co można uzyskać już z układu dwudrożnego,

nawet z dużo gorszą kopułką. Strona producenta:

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

jest zakładka construction, gdzie sugerują już coś ( ale dla 4 Ohm )

plus nawet pomiary i zwrotnica. Będziesz wiedział, co Cię czeka przy

ew. zwiększeniu litrażu, liczby głośników itp...

... i zamiast IV RP jest PRL II

Link to comment
Share on other sites

Wszystkie głośniki są na 8 Ohm. Widzę, że nie ma problemu z dostępnością części do zwrotnic tyku Jantzen audio, aczkolwiek nie mam pojęcia jak policzyć i wykonać takie zwrotnice ? Może ktoś miałby jakiś gotowy sprawdzony projekt, którym można się pobawić i samemu coś skonstruować ?

Link to comment
Share on other sites

Wszystkie głośniki są na 8 Ohm. Widzę, że nie ma problemu z dostępnością części do zwrotnic tyku Jantzen audio, aczkolwiek nie mam pojęcia jak policzyć i wykonać takie zwrotnice ? Może ktoś miałby jakiś gotowy sprawdzony projekt, którym można się pobawić i samemu coś skonstruować ?

projekty robione przez ludzi są:

HT 3,3uf i 0,4mH

(1x)MW 1,5mH i 6,8uf czyli dla 2x MW (równolegle dla 4ohm) powinno być 0,75mH i 13,6uf



niestety z rezystorami dla tłumienia wysoko tonowego będziesz musiał poeksperymentować (o ile w ogóle będzie to potrzebne)

sugeruję układ MTM, podział wyjdzie ok 2,7k

Siemasz mała, wpadniemy do mnie posłuchać radia? mam nowy audiofilski kabel antenowy :)

Link to comment
Share on other sites

W linku @ karson8 masz wszystko rozrysowane; tyle, że jest błąd w opisie wooferów.

One są 8 Ohm, a nie 4.

Nawet sama skrzynka na kolumnę.

Reszta taka, jak chcesz robić. Chyba, że chodzi Ci o coś zupełnie innego

czy plastycznie, czy gabarytami, ale to jest sprawdzony zrobiony projekt.

W zasadzie gotowiec.

Co do samej budowy zwrotnicy to albo na szynach, albo pająk np. na sklejce - w końcu jest tam

minimum elementów, bo to dobre i łatwe w aplikacji głośniki. Gdybyś chciał zmieniać objętość

kolumn, to trzeba inaczej stroić BR, ale to już indywidualna sprawa.



Mnie bardziej pasuje dla wooferów 0,8 mH i 22 uF, a góra jak u Adama Maika.

... i zamiast IV RP jest PRL II

Link to comment
Share on other sites

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

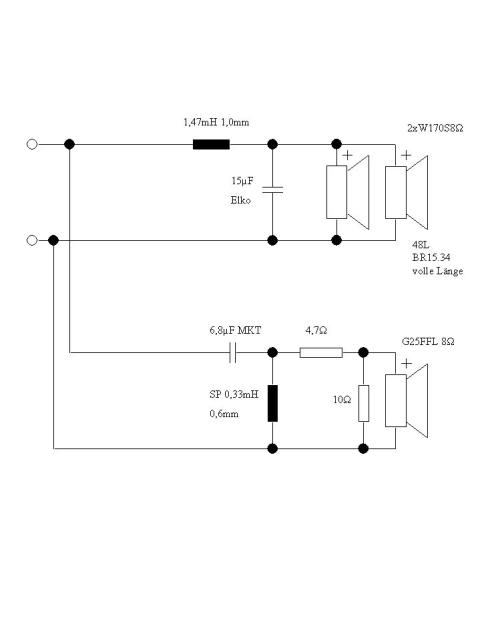

wszystkie głośniki 8 omowe

elementy od intertechnik (qba- gdańsk)

pozdrawiam

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Link to comment
Share on other sites

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )



wszystkie głośniki 8 omowe

elementy od intertechnik (qba- gdańsk)

pozdrawiam

Tu podział wyjdzie dość nisko, może mam swoje odpały ale niskie podziały w 2way z kopułką 25mm nie grają dobrze.

Siemasz mała, wpadniemy do mnie posłuchać radia? mam nowy audiofilski kabel antenowy :)

Link to comment
Share on other sites

W linku @ karson8 masz wszystko rozrysowane; tyle, że jest błąd w opisie wooferów.

One są 8 Ohm, a nie 4.

Nawet sama skrzynka na kolumnę.

Reszta taka, jak chcesz robić. Chyba, że chodzi Ci o coś zupełnie innego

czy plastycznie, czy gabarytami, ale to jest sprawdzony zrobiony projekt.

W zasadzie gotowiec.

Co do samej budowy zwrotnicy to albo na szynach, albo pająk np. na sklejce - w końcu jest tam

minimum elementów, bo to dobre i łatwe w aplikacji głośniki. Gdybyś chciał zmieniać objętość

kolumn, to trzeba inaczej stroić BR, ale to już indywidualna sprawa.



Mnie bardziej pasuje dla wooferów 0,8 mH i 22 uF, a góra jak u Adama Maika.



Niema co kombinować zapodałem link do bardzo dobrych zestawów, sam je kiedyś robiłem dla znajomego, niesamowity dźwięk. Jak coś zawsze można zadzwonić do Greltona i powiedzieć że chcesz zrobić EXPERIENCE V 17 a zobaczysz co ci powiedzą.
