a te rezystory R39 i R40? w poprzedniej wersji płytki nie było??



no i dobrze że się pojawiły ..... jak toś chce to może sobie stłumić nimi sygnał wejściowy , są na wejściu sygnału przed potencjomtrem - w zależności jakie kto ma źródło, potencjometr i jakiego wzmocnienia potrzebuje, można tam coś wlutować lub wstawić zworkę.



Zasadniczo ten rezystor szeregowy sumuje się z już istniejącym wcześniej R2. Widać że ktoś doszedł do wniosku że pożyteczną rzeczą będzie mieć dodatkowy rezystor do ewentualnej korekty (np. przesunięcia nieco zakresu pracy potencjometru)



Zwiekszenie rezystancji R2+R39 obniży częstotliwość cut-off filtra dolnoprzepustowego jaki tworzy ta rezystancja z pojemnością wejściową opampa, ale to jest zakres radiowy, także nie ma to w zasadzie zadnego znaczenia dla sygnału audio, zatem widoczny wpływ to przesynięcie punktu pracy potencjomentru.



Jak widać na prototypowej wersji płytki tych rezystorów nie było.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[moshica]

Leszczu nie dawałeś na wejściu żadnych kondów C1 i C5, widzę że tam pusto jest. Układ już odpaliłeś, gra ?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[bc_leszcz]

Leszczu nie dawałeś na wejściu żadnych kondów C1 i C5, widzę że tam pusto jest. Układ już odpaliłeś, gra ?



To nie jest moja płytka, tylko fotka z diyaudio od autora projektu z fazy testowania prototypu. Śledziłem ten temat na ich forum niemal od początku, jak się coś ciekawego działo w wątku to zrzucałem sobie na dysk dla własnej dokumentacji projektu.



Mója płytka czeka na przesyłkę z transoptorami od SomekPoland.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[moshica]

A zamawiałeś może też w mouserze ? Mnie każą czekać do końca sierpnia na komplet elementów, trochę głupio.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[SomekPoland]

Brakujące elementy dziś powinien dostarczyć wam kurier :)

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[bc_leszcz]

Brakujące elementy dziś powinien dostarczyć wam kurier :)



Do mnie kurier już przyjechał , transoptory dotarły, akurat na weekend można będzie posłuchać ....



Dziękuję bardzo,

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Irek 10]

Witam!



Czy ktoś uruchomił chociaż zasilanie zgodnie ze schematem?

Czemu służą rezystory R10 i R9? Na wyjściu regulatorów

mam ok. 16,6 V.



Te rezystory są zbędne lub napięcie zasilania jest wyższe od tego na schemacie.

Mogłem też popełnić jakiś błąd?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[justinet]

Witam!



Czy ktoś uruchomił chociaż zasilanie zgodnie ze schematem?

Czemu służą rezystory R10 i R9? Na wyjściu regulatorów

mam ok. 16,6 V.



Te rezystory są zbędne lub napięcie zasilania jest wyższe od tego na schemacie.

Mogłem też popełnić jakiś błąd?

jak chcesz mieć 15V to w miejsce R9 i R13 zwory, nie dajesz d5 i d6, nie dajesz c8 i c10, nie dajesz r 10 i r14



a tu masz dla napięć 17,4V oraz 21,5V

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )



w #737

pozdro

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane 20 Sierpnia 2017 przez justinet

[Irek 10]

dziękuję za informację

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[azael]

Podpowiedzcie mi proszę, jak sprawdzić oryginalność 2SK2013/2SJ313.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[klinek]

Czy mogę tutaj użyć alpsa 20K? Akurat takiego mam...

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[SomekPoland]

Czy mogę tutaj użyć alpsa 20K? Akurat takiego mam...



Tak.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[bc_leszcz]

Podpowiedzcie mi proszę, jak sprawdzić oryginalność 2SK2013/2SJ313.



Najlepiej zmierzyć napięcie Vgs



Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

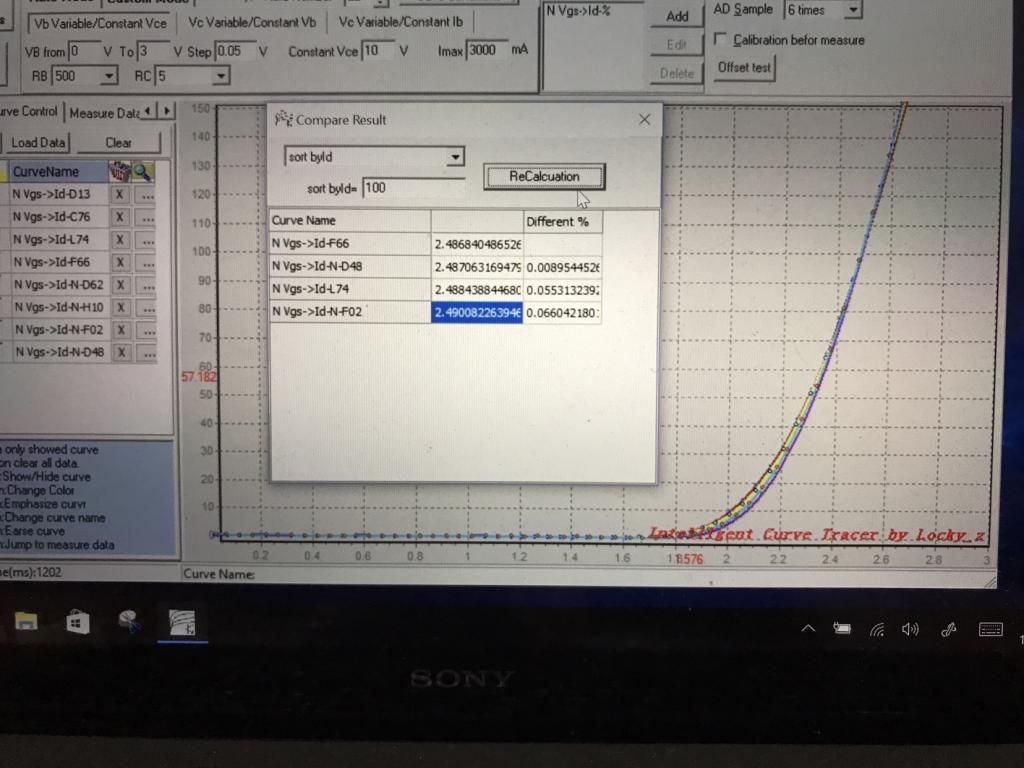

Dla 2SJ313 - przy Vcc=12V i R=80ohm napięcie jakie odłoży się na rezystorze nie powinno być niższe niż 9V, to oznacza że Vgs równe jest max 3V



I=U/R



przy oryginalnych tranzystorach możesz uzyskać duży prąd, min 110mA przy R=80ohm, dla kiepskiego "zamiennika" prąd jaki płynie przez rezystor to 50-70mA, bo zamiast zamiast mieć Vgs 3V na tranzystorze odkłada się 6V



Takie "zamienniki" nie będą pracować z dużym prądem, prędzej się spalą niż pozwolą by popłynął przez nie prąd rzędu 1A.



W układzie tego wzmacniacza wszystkie tranzystory będą pracować, nawet podłe podróbki, ale jaki to ma wpływ na sygnaturę dźwięku ?



Z wpisów na diyaudio wynika że po wymianie na oryginały wzmacniacz zyskał na dynamice i rozdzielczości ...



Ja zakupiłem spacowany quad (2 pary) od użytkownika liubincalvin z forum diyaudio, tak wygląda ich charakterystyka Vgs / I





Mam jeszcze 4 pary od użytkownika naszego forum "sts" z VGS od 2,56 do 3,56 V (te 2,56 to tylko jedna sztuka 2SJ313 z widocznym wcięciem na górnym rant - metoda "wizualnej" weryfikacji opisana była w wątku, reszta odbiega od opisu oryginałów) - wszystkie działają poprawnie, ale tylko jeden ma tak niskie Vgs. Jak ktoś ma ochotę ode mnie je odkupić to zapraszam na pw.



jak chcesz mieć 15V to w miejsce R9 i R13 zwory, nie dajesz d5 i d6, nie dajesz c8 i c10, nie dajesz r 10 i r14



wolnego, wolnego ... C8 i C10 obniżają output noise regulatora co najmniej o jeden rząd wielkości (x10) !



R9, R13 i D5, D6 są po to aby regulator wisiał w powietrzu - czyli regulował względem punktu odniesienia a nie masy , jak już ktoś koniecznie chce mieć te 15V względem to sugeruje regulatory 7x12 zamiast 7x15 i na nich 3V sobie odłożyć na R9,R13 lub na LED (dodatkowo obniża noise) i wstawić te kondensatory !



Zasadniczo to ten regulator to najsłabszy punkt w zasilaniu tego wzmacniacza - ma być szybko, tanio, prosto, dlatego zastosowano regulator ale to nie jest najlepsza opcja z dostępnych ....

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane 23 Sierpnia 2017 przez bc_leszcz

[justinet]

Użytkownik justinet dnia 20.08.2017 - 14:22 napisał

jak chcesz mieć 15V to w miejsce R9 i R13 zwory, nie dajesz d5 i d6, nie dajesz c8 i c10, nie dajesz r 10 i r14



wolnego, wolnego ... C8 i C10 obniżają output noise regulatora co najmniej o jeden rząd wielkości (x10) !



#737 user 6L6 (JIM) diyaudio

"Do you want 15V?



Use a jumper in R9 (so pin 2 of the regulator finds ground) Leave the LED, Capacitor, and other resistor (R10) open. This is the regulator in it's native voltage."

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[klinek]

#737 user 6L6 (JIM) diyaudio

"Do you want 15V?



Use a jumper in R9 (so pin 2 of the regulator finds ground) Leave the LED, Capacitor, and other resistor (R10) open. This is the regulator in it's native voltage."



Tam jest jeszcze:

"Lastly, use D7, D8 always, they are protection diodes for the regulators when any/all of the downstream capacitors discharge."



Czyli tam muszą być te MUR140G? :)

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane 24 Sierpnia 2017 przez klinek

[justinet]

Czyli tam muszą być te MUR140G? :)

jak chcesz mieć to zabezpieczenie to tak

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane 24 Sierpnia 2017 przez justinet

[klinek]

Dzięki za odpowiedzi!!



jak chcesz mieć to zabezpieczenie to tak

A z czym jest związane to zabezpiecznie? Co się może stać jak tych diód nie będzie?



Robiłem zamóienie z mousera w oparciu o bom 2 a tam nie było tych wszystkich elementów (R9, D5, C10, R10, D7 i ich odpowiedników w drugiej gałęzi), czyli wychodzi na to, że będę miał opcję na 15V. Trochę głupie pytanie (nie mam o tym pojęcia) ale na co ma wpływ wyskość tego napięcia? Dobór tranzystorów, opampa? Grzanie się całości?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[justinet]

Trochę głupie pytanie (nie mam o tym pojęcia) ale na co ma wpływ wyskość tego napięcia? Dobór tranzystorów, opampa? Grzanie się całości?

pewnie na wysterowanie słuchawek :), tak myślę ale są tu bardziej doświadczeni Koledzy i pewnie się wypowiedzą precyzyjniej



Robiłem zamóienie z mousera w oparciu o bom 2 a tam nie było tych wszystkich elementów (R9, D5, C10, R10, D7 i ich odpowiedników w drugiej gałęzi)

ja nie zamówiłem tylko R39 i R40 bo nie było ich w BOM, więc domówiłem już u nas; pod wpływem postu Somka domówiłem też te 0,1uF Vishay MKP1837 ale jeszcze nie montowałem, (u mnie są póki co Vishay zBOM) oraz wejściowe MKP 1uF Clarity Cap ESA 250V

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[SomekPoland]

Napięcie zasilania dla tego układu powinno być dopasowane do waszych słuchawek. Jeżeli macie słuchawki wysokoomowe, to 15V i więcej. Jeżeli nisko, to spokojnie możecie dać 12V, albo mniej i większy bias. Ja mam 15V i 60mA. Będę chciał zejść do 12V (może niżej) i więcej prądu.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[klinek]

Napięcie zasilania dla tego układu powinno być dopasowane do waszych słuchawek. Jeżeli macie słuchawki wysokoomowe, to 15V i więcej. Jeżeli nisko, to spokojnie możecie dać 12V, albo mniej i większy bias. Ja mam 15V i 60mA. Będę chciał zejść do 12V (może niżej) i więcej prądu.

Moje mają 150 Ohm impedancji. To dużo czy mało? 15V będzie OK?



Kupiłem te Fairchild FQP3N30 / FQP3P20 ale teraz oczywiście rozmyślam o 2SK2013 / 2SJ313...............



Mosfety prosto z Ziemi Świętej - oczekuję więc na cud :)

I jak te izraelskie? Oryginały?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[justinet]

Moje mają 150 Ohm impedancji. To dużo czy mało? 15V będzie OK?



Kupiłem te Fairchild FQP3N30 / FQP3P20 ale teraz oczywiście rozmyślam o 2SK2013 / 2SJ313...............





I jak te izraelskie? Oryginały?

Wyglądają na oryginały, brzmią super (mam Senki 598 SE, w planach HD600), że urywa łeb. Nie sprawdzałem Vgs.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[azael]

Kupiłem te Fairchild FQP3N30 / FQP3P20 ale teraz oczywiście rozmyślam o 2SK2013 / 2SJ313...............



Mam ta samą rozterkę i chyba sięgnę po te izraelskie.



Dziś dotarły do mnie kupione tutaj:

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Pomimo, że sklep zapewniał, że to oryginały, to wyglądają źle. Nie mają podcięcia górnej krawędzi, K2013 jest matowy. Postaram się mimo wszystko pomierzyć je w weekend, zobaczę co wyjdzie. Dzięki bc_leszcz za instrukcję.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[klinek]

Mam ta samą rozterkę i chyba sięgnę po te izraelskie.



Czytam cały wątek na diyaudio i widzę właśnie, że Wayne napisał w poście 722:



"This circuit isn't very critical with regards to Mosfets. I have used the Toshibas and also the Fairchild FQP3N30 and 3P20 IR 610 and 9610."



Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[azael]

"This circuit isn't very critical with regards to Mosfets. I have used the Toshibas and also the Fairchild FQP3N30 and 3P20 IR 610 and 9610."



Też to czytałem, ale ciekawość działa. :)

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[klinek]

Pomóżcie proszę. Odpaliłem i nie działa :)



Czy ja mam tutaj zworkę wlutować? Tak jak zaznaczyłem?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )



Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane 29 Sierpnia 2017 przez klinek

[Gość dakar]

Pomóżcie proszę. Odpaliłem i nie działa :)



Czy ja mam tutaj zworkę wlutować? Tak jak zaznaczyłem?





Napięcie na wyjściu transformatora jest obecne ?



Zapewne trzeba wstawić zworkę, sprawdz notę katalogową.

[justinet]

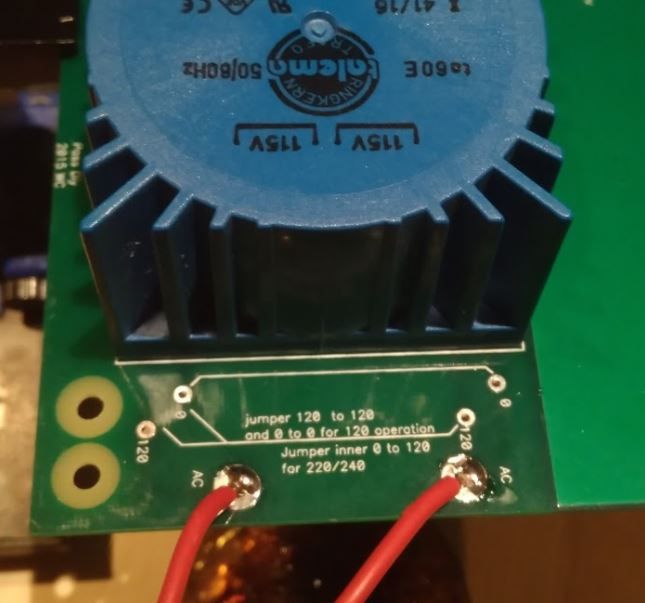

Czy ja mam tutaj zworkę wlutować? Tak jak zaznaczyłem?

tak, jak na zdjęciu (230V)

przecież możesz zajrzeć pod płytkę, widać jak przebiegają ścieżki

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane 30 Sierpnia 2017 przez justinet

[klinek]

tak, jak na zdjęciu (230V)

Dzięki justinet!

Gra!! Faktycznie łeb urywa!! :) Jak na razie gram na lme49720. Próbowaliście innych opampów?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Gość dakar]

Dzięki justinet!

Gra!! Faktycznie łeb urywa!! :) Jak na razie gram na lme49720. Próbowaliście innych opampów?



Jaki ustawiłeś prąd ?

[klinek]

Uuuuu....ja to jestem kretynem jeśli chodzi o elektronikę :( Lutuję co jest na płytce ale niewiele z tego rozumiem...

Jaki ustawiłeś prąd ?

To się jakoś ustawia??



Mam tą opcję polutowaną:

jak chcesz mieć 15V to w miejsce R9 i R13 zwory, nie dajesz d5 i d6, nie dajesz c8 i c10, nie dajesz r 10 i r14

Zastanawiam się teraz czy nie zrobić tej pełnej opcji z wszystki elementami wlutowanymi ale to pewnie podniesie napięcie?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
