Wzmacniacz słuchawkowy W. Colburne Pass

[justinet]

Wyświetl postUżytkownik dakar dnia 31.08.2017 - 14:11 napisał

Jaki ustawiłeś prąd ?

To się jakoś ustawia??

Dakar pytał o prąd, nie o napięcie. Jaką wartość mają u C rezystory R16,22, 29, 32 - 10Ω?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[klinek]

Jaką wartość mają u C rezystory R16,22, 29, 32 - 10Ω?

Tak jak opisane na płytce: 10Ω

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[justinet]

Tak jak opisane na płytce: 10Ω

to powinno dać 60mA (output stage bias), zerknij na schemat, wartość tych rezystorów to opcja

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[klinek]

to powinno dać 60mA (output stage bias), zerknij na schemat, wartość tych rezystorów to opcja

A gdzie się mierzy ten bias? Zmierzę zwykłym miernikiem jak nastawię na "mA"?





PS.Sorry za poziom pytań... :(

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[zephyr]

Słyszałeś kiedyś o prawie Ohma? Fizyka, bodajże 8 klasa szkoły podstawowej jeśli dobrze pamiętam. To na prawdę nie jest skomplikowane. Odrobina chęci wystarczy. Jeśli będziesz miał wątpliwości to forumowicze pomogą. Ale nie idź tą drogą. Nie na łatwiznę.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[bc_leszcz]

A gdzie się mierzy ten bias? Zmierzę zwykłym miernikiem jak nastawię na "mA"?





PS.Sorry za poziom pytań... :(

mA nie da rady



Trzeba woltomierzem zmierzyć napięcie na rezystorze 10R, z prawa ohma obliczasz prąd = zamierzone napięcie / 10



Wysłane z mojego ALE-L21 przy użyciu Tapatalka





Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[klinek]

Słyszałeś kiedyś o prawie Ohma? Fizyka, bodajże 8 klasa szkoły podstawowej jeśli dobrze pamiętam.

Słyszałem, nawet wydział Elektroniki lata temu kończyłem ale na codzień SAPy wdrażam (chętnie udzielę pare wskazówek...) i już nic nie pamiętam. A i tak trzeba wiedzieć gdzie co i jak zmierzyć, tak więc samym prawem Ohma nie wiele zdiałam bez tej wiedzy. Ale dzięki za poradę tak czy siak.



Trzeba woltomierzem zmierzyć napięcie na rezystorze 10R, z prawa ohma obliczasz prąd = zamierzone napięcie / 10

I to jest odpowiedź! Dzięki wielkie!! Pomierzę sobie wieczorem :)

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Gość dakar]

A gdzie się mierzy ten bias? Zmierzę zwykłym miernikiem jak nastawię na "mA"?





PS.Sorry za poziom pytań... :(



Na jakich tranzystorach końcowych odpaliłeś wzmacniacz ?

[zephyr]

nawet wydział Elektroniki lata temu kończyłem



Aż nie wiem co w tym wypadku napisać. Ja bym się nie przyznał.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[justinet]

Aż nie wiem co w tym wypadku napisać. Ja bym się nie przyznał.

oj tam, oj tam ... c'est la vie :)

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[klinek]

Na jakich tranzystorach końcowych odpaliłeś wzmacniacz ?

Fairchild FQP3N30 / FQP3P20

Aż nie wiem co w tym wypadku napisać. Ja bym się nie przyznał.

Wiem, wiem...ale na swoje usprawiedliwienie napiszę, że na kierunku Informatyka i na tym się głownie skupiałem (no może oprócz gorzały i nnych używek ;) ). Teorię obwodów zdałem dopiero na poprawkowym i to też tylko na 3...

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Gość dakar]

Fairchild FQP3N30 / FQP3P20



Super. Też będę na nich odpalał.



Opisz troszkę jak to gra .

[klinek]

Pomierzyłem:

R10: -14,92V

R14: 15,01V

Jak podzielę przez 10 to mi nijak nie wyjdzie 60mA... Pewnie znowu czegoś nie rozumiem.

Rezystory dobierałem dość starannie, nie wiem skąd te różnice. A może to w normie?

Uruchamiając regulator +/-15V trzeba się postarać aby obie szyny zasilania były równe - R9 i LED daje nam możliwość regulacji , tak aby w referencji do masy plus i minus zasilania były równe - dostaniemy wtedy zerowy offset.

bc_leszcz - czy mam lutować jakiś opornik (330 Ohm?) w miejsce R9 i R13 i diody D5, D6 i kondy C10 i C8? Czy wtedy te napięcia się wyrównają? Pewnie będą większe? Teraz mam taką sytuację:

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Opisz troszkę jak to gra .

Ojj ja to nie niewłaściwą osobą do takich opisów jestem i mam słabe porównanie jeśli chodzi o wzmaki słuchawkowe. Dźwięk jest bardzo wyraźny, szczegółowy, szybki, pełny! No rewelacja, nie jestem przyzwyczajony do takiego ataku. Słuchawki to Superlux HD 330.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Gość dakar]

C8 i c10 220uF dałbym a najlepiej wymienić 7815 i 7915 na lt317 i lt337 + regulator na potencjometrze .



r9 i r 13 nie montować

r10 r14 332 ohm

d5 i d6 potencjometr precyzyjny 5k

d7 i d8 nie montować



Jakie masz napięcie +- względem masy po stabilizatorach ?





Co do dźwięku czy bas w Twoich słuchawkach juz nie jest dominujący ?

[n-krzychu]

Masz zmierzyć spadek napięcia na rezystorze a nie względem masy jak domyślam się zrobiłeś.

Czyli przykładasz sondy miernika do 1 i 2 nóżki tego rezystora na którym masz zmierzyć.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[klinek]

Czyli przykładasz sondy miernika do 1 i 2 nóżki tego rezystora na którym masz zmierzyć.

Tak robiłem, mierzyłem na tych punktach:

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Co do dźwięku czy bas w Twoich słuchawkach juz nie jest dominujący ?

Według mnie jest w sam raz. Nie wiem czemu wszędzie piszą, że na tych słuchawkach jest dużo basu...

Jakie masz napięcie +- względem masy po stabilizatorach ?

A w jakich punktach to zmierzyć?



Trzeba woltomierzem zmierzyć napięcie na rezystorze 10R, z prawa ohma obliczasz prąd = zamierzone napięcie / 10

Ahhhhh....sorry!! Popieprzyłem R10 z 10R (10Ohm)... OK, zmierzyłem na R16 (0,541V), R22 (0,541V) R29 (0,540V) R32 (0,541V). Czyli mam 54,1 mA i 54mA?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane 31 Sierpnia 2017 przez klinek

[moshica]



A w jakich punktach to zmierzyć?



Pomierz napięcie przykładając woltomierz do końcówek kondensatorów C9 oraz C28, to punkty napięcia za stabilizatorami napięcia.

Powinno tam być 15V, ja mam 14,99V i 15,02 V

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Gość dakar]

Bez przesady, jest ok :)

[moshica]

Czy ktoś z Was wykorzysta w przyszłości ten wzmak w roli przedwzmacniacza do sterowania końcówką mocy ? Na forum diy ktoś pisał, że świetnie się sprawdza w tej roli.

Wystarczyłoby tylko dać przełącznik z gniazda słuchawkowego na kolejną parę RCA out. Pytanie czy wiąże się to z jakimiś parametrami typu, impedancja wejścia-wyjścia, itp. Jakie macie zdanie na ten temat ?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane 1 Września 2017 przez moshica

[adik]

Impedancja wyjścia na pewno jest niska i wysteruje bez problemu końcówkę.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[bc_leszcz]

nawet wydział Elektroniki lata temu kończyłem ale na codzień SAPy





Ja od zawsze chciałem studiować elektronikę (dziadek był inżynierem - elektronikiem jeszcze przedwojnnej daty i ciągle coś lutował ... ) , w tym celu udałem się do stolicy i zaaplikowałem na PW na wydział elektroniki ... tylko po to aby po roku stwierdzić że wydział przemianowali na Wydział Elektroniki i Techni Informacyjnych a ja de facto studiuję Informatykę.



a dziś wdrażam ERP Oracla dla odmiany



Wystarczyłoby tylko dać przełącznik z gniazda słuchawkowego na kolejną parę RCA out. Pytanie czy wiąże się to z jakimiś parametrami typu, impedancja wejścia-wyjścia, itp. Jakie macie zdanie na ten temat ?





Z impedancją nie powinno być problemu , natomiast myślę że dla roli przedwzmacniacza to ten układ ma chyba za duże wzmocnienie - trudno to pogodzić - trzeba by ustawić taki gain aby mieć zarówno dobry wzmacniacz słuchawkowy jak i przedwzmacniacz. Wszystko zależy jakie masz słuchawki, jakie źródło i jaką końcówkę. Przy "trudnych" słuchawkach potrzebujesz dużego wzmocnienia a dla końcówki to niekoniecznie dobre.



Reasumując, zrobienie z tego przedwzmacniacza jest możliwe, ale zbudowane z tego "combo" - dwa w jednym, to już niekoniecznie ....

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[moshica]

Pytałem teoretycznie, ponieważ w przyszłości muszę dokupić wzmak jako integrę albo końcówkę + kolumny. Dlatego pomyślałem, że mając dobry przedwzmacniacz, mogę upiec 2 smaczne pieczenie na jednym ogniu ;-)

Ps. Chyba nas tu więcej informatikerów a nie elektroników, też po części siedzę w bazach Oracle'a ;-) ale zaczyna to być już wszystko nudne z wiekiem...

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[bc_leszcz]

C8 i c10 220uF dałbym a najlepiej wymienić 7815 i 7915 na lt317 i lt337 + regulator na potencjometrze



C8 i C10 + LED zamiast bezpośredniej zwory do masy w znaczący sposób obniżą szum i tętnienia na wyjściu. Mając garść LED bardzo prosto można wyrównać poziomy napięć wyjściowych dobierając diodę pracującą na odpowiednim napięciu.



Regulator napięcia czy to na 78xx czy na LT317 będzie miał podobny poziom redukcji tętnień i szumu na wyjściu. W bardzo prosty sposób można przerobić układ regulatora na PCB na stabilizowany wtórnik emiterowy z diodą zenera jako punktem odniesienia, który to układ jest znacznie lepszy od regulatora (pod warunkiem stałego poboru prądu z tranzystora - ale w naszym przypadku przez 99% czasu wzmacniacz pracuje w klasie A i pobór prądu powinien być stały)



Ja na razie uruchomiłem standardowy regulator aby sobie go pomierzyć.

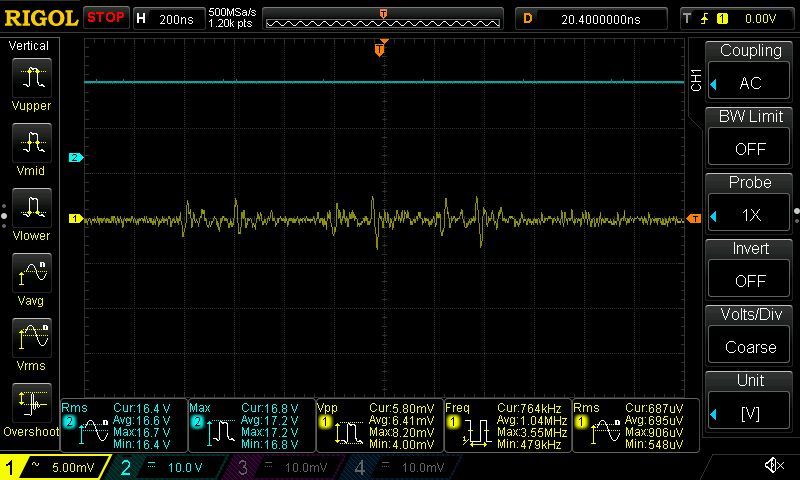

Poniżej to jak wygląda wyjście z regulatora przy 78xx + 220uF i LED:



obciążenie 168ohm, ok 100mA napięcie dodatnie:



Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )



obciążenie 168ohm, ok 100mA napięcie ujemne:





Stosując stabilizator na tranzystorze można zejść z Vpp do poziomu poniżej 1mV



Zwykle we wzmacniaczach słuchawkowych poprawa jakości zasilania obniża poziom słyszalnego szumu (tzn. docelowo, przy braku sygnału wejściowego, ma nie być nic słychać w słuchawkach nawet przy max volume) i zapewnia przyjemną czarną głębie ...



Postanowiłem najpierw osłuchać wzmacniacz przy standardowym rozwiązaniu (polutować zgodnie ze schematem) a potem sobie zmodyfikować jeden kanał i porównać wpływ modyfikacji na to co słychać.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[moshica]

To czy przy standardowej aplikacji z 78xx przy max Volume coś słyszysz, jakiś szum ?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[bc_leszcz]

To czy przy standardowej aplikacji z 78xx przy max Volume coś słyszysz, jakiś szum ?



Nie wiem czy to pytanie czy stwierdzenie ?



Chodzi o to aby wzmacniacz nie szumiał - volume rozkręcony na maxa a w słuchawkach cisza. To ideał, nie każdy wzmacniacz i nie każde słuchawki na to pozwolą, ale chodzi o to aby się do tego ideału zbliżyć.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[moshica]

To było pytanie, czy przy lm78xx masz szumy przy max Volume ? Bo sam piszesz, że najpierw wykonałeś standardowo.

Ja montaż skończę przez weekend..

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[klinek]

Ja przy opcji na 15V, po odkręceniu na maxa, nie słyszę żadnych szumów. Cisza zupełna.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[bc_leszcz]

To było pytanie, czy przy lm78xx masz szumy przy max Volume ? Bo sam piszesz, że najpierw wykonałeś standardowo.



Nie uruchomiłem jeszcze swojego wzmacniacza.



Napisałem że na razie uruchomiłem jedynie zasilanie w oparciu o standardowy regulator i sobie go pomierzyłem. Nie mam ciśnienia na szybki start, bawię cię póki co wzmacniaczem

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) - końcowe strojenie, już jest w obudowie, w zasadzie skończony i gra wzorowo, poza tym zamówiłem jeszcze nieco lepsze rezystory i czekam na przesyłkę - nie chce mi się lutować ich dwa razy, więc poczekam na przesyłkę. Tymczasem uruchomiłem sekcję zasilacza, podłączyłem sztuczne obciążenie i układ sobie pracuje, akurat się kondensatory uformują (hehe jakby było co formować ...) przynajmniej będę miał pewność że wszystko działa stabilnie.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[artw]

C8 i c10 220uF dałbym a najlepiej wymienić 7815 i 7915 na lt317 i lt337 + regulator na potencjometrze



a co jest złego w 7815/7915? porównywałeś brzmienie na 7815 i LT( bo rozumiem że LM317nie wchodzi w w grę)? jakie są różnice?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane 1 Września 2017 przez artw

[Rogalaf]

--> SomekPoland



Przesyłka nie doszła (PCB + 4N35 + 2 x tranzystory) na adres podany na PW, a powinna.

Proszę o podanie numeru nadania i daty nadania (na PW)
