a nie dałoby się przerobić D1 na 2Sk170 i napiecie zasilania 2 x 15 V ? ale w stopniu I/V chyba musialyby by być łączone dwa równolegle , a w wtórniku wystarczyłby jeden, ale opornik wtórnika do -U a nie do masy....

próbował ktoś ?

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Odnośnik do komentarza
Udostępnij na innych stronach

myślę o tym, , ale to chyba szukanie kłopotów na siłę, ale mam bardzo mało miejsca na wbudowanie D1 i tak sobie kombinuję, ale raczej zaprojektuję jakąś małą płytkę wg oryginalnego schematu

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Odnośnik do komentarza
Udostępnij na innych stronach

rozmyślam nad analogówką do PCM1794 i żadne z rozwiązań nie przemawia do mnie w 100%

i dlatego umyśliłem sobie takie coś :-)

D1 jest OK, ale czy taka wariacja nie jest lepsza ? to oczywiście schemat uproszczony, bo trzeba

jeszcze wprowadzić filtrowanie, itp. dodatki, ale pomysł jest :-)



co Wy na to ???



można jeszcze pójść na całość i zamiast opornika 3,3 K zastosować źródło prądowe.

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Odnośnik do komentarza
Udostępnij na innych stronach

przy podlączeniu trafa do daca też płynie przez nie podobny prąd stały, niecałe 10 mA

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane przez Bogdan
Odnośnik do komentarza
Udostępnij na innych stronach

przy podlączeniu trafa do daca też płynie przez nie podobny prąd stały, niecałe 10 mA

Sprawdź. Napięcie offsetu na wyjściach PCM1794 pod obciążeniem mocno spada, co za tym idzie, prąd również spada. Nie mam teraz możliwości zmierzenia tego, ale szacuję że przy bezpośrednim podłączeniu trafa do tej kości prąd płynący przez uzwojenie będzie kilkakrotnie mniejszy niż w tym układzie z IRFem.





Tu masz jeszcze jeden układ opracowany przez Jocko Homo:






Wygląda niemal równie prosto jak Pass D1, ale to pozory. Pass odpala od razu, nawet niewyregulowany będzie grał. Ten układ natomiast wymaga uruchomienia. Najczęściej trzeba wyregulować źródła prądowe.

Przyjemnej zabawy.

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Odnośnik do komentarza
Udostępnij na innych stronach

chyba jednak wypróbuję ten schemat na 2 bipolarach z pierwszej strony, poczytajcie:



Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )



znalazłem jeszcze kilka innych opinii i wszystkie były bardzo pozytywne :-)



między -U a kolektory najprawdopodobniej wpięty jest rezystor 825 Ohm

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Odnośnik do komentarza
Udostępnij na innych stronach

  • Moderatorzy

Próbuj warto. Może nie jako typowy analog ale jako konwerter i/v np przed sekcja lampowa (z mniejszym rezystorem) powinien się sprawdzić.

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Staram się być melomanem ale zamiłowanie do DIY czyni czasem ze mnie audiofila.

Odnośnik do komentarza
Udostępnij na innych stronach

zbliżenie

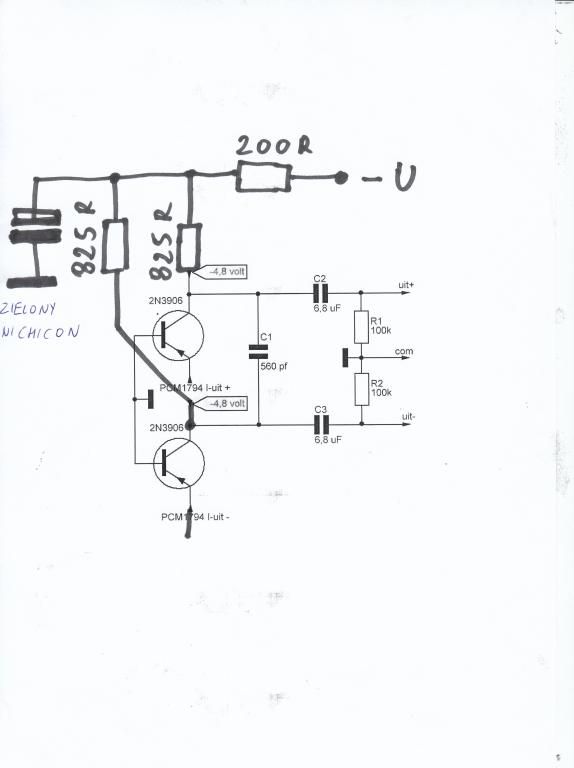

najprawdopodobniej schemat wygląda tak

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )


Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Odnośnik do komentarza
Udostępnij na innych stronach

Lundahle LL1527 doszły , ale mnie nie zachwyciły, na pewno trzeba popracować nad doborem elementów, ale o ile Monacory LTR110 zagrały śpiewająco i naprawdę super, to Lunadhle jakoś bez polotu , dźwięk jest stłumiony i bez uroku.

zawiedziony nowymi trafkami postanowiłem wypróbować układ dyskretny z rysunku powyżej i eureka , działa !!!

... i to jak !!! ten schemat z dorysowanym elementami jest prawidłowy , uzyskałem napięcia z rysunku, u mnie zamiast 200R musiałem zmniejszyć do 120R żeby napięcia na kolektorach wynosiły - 4,8 V i na wyjściu dodałem równolegle do oporników 100K kondensatory wimy 470 pF dla pewności , że żadne śmieci nie "wyjdą" z DACa, bo bez nich sinusoida przy wyższych częstotliwościach nie była idealna, minimalnie się pogrubiała , a z tym kondensatorem jest idealnie. Tranzystory zastosowalem z próbek od Onsemi BC556



A co do dźwięku, to nawet "świeży" układ gra bardzo dobrze, tzn. tak że chce się słuchać, opampy od razu coś przekłamują, albo pogrubią i rozmuchają bas , albo zmodyfikują przestrzeń i barwy, wysokie zaczynają sykać, instrumenty klasyczne na opampach tracą barwę, mikroszczegóły i smaczki, stają się matowo - gumowe , na opampach od razu słychać sztuczność , która po chwili słuchania irytuje, jeśli posłucha się analoga dyskretnego lub trafka , to do opampów nie ma powrotu



ten układ dyskretny z pcm1794A gra naturalnie,. "analogowo", bez wyostrzeń, bez syknieć, bez łomotu i pogrubiania basu, ale za to dźwięki wybrzmiewają naturalniej, dłużej, barwa jest naturalna i bardzo przyjemna w odbiorze, wokale fajnie wychodzą do przodu, czy można lepiej - na pewno, czy szukam dalej , na razie nie :-)[/size][/font]

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane przez Bogdan
Odnośnik do komentarza
Udostępnij na innych stronach

W moim DACu na PCM1794 używam pasywnej wersji na rezystorach plus duże wzmocnienie na opampie.

Przy dobranych rezystorach offset na wyjściu jest prawie niemierzalny.

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Odnośnik do komentarza
Udostępnij na innych stronach

szkoda prądu na opampy :-) 4 tranzystorki i muzyczka gra , układ jest genialny w swojej prostocie, muszę tylko zamówić bardzo dobre rezystorki 825 R

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Odnośnik do komentarza
Udostępnij na innych stronach

W załączniku wyjście z DAC-a CDPX 559ES. Moim zdaniem bardzo ciekawy układ. Można z niego sterować długie linie w systemie rca. Bez kondensatorów sygnałowych w torze z DC serwem.

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane przez Lech36

Jakość wniosków w porównaniach audio jest zawsze zgodna z jakością procedury porównawczej.

Pasja bez precyzji to chaos. DOBRZE ŻE JEST MUZYKA

Odnośnik do komentarza
Udostępnij na innych stronach

Bogdan, a gdzie ty te trafa Lundahla podpinałeś że wyszedł zmulony dźwięk? One ciągną do 200kHz, chyba nie na wyjścia PCM jako konwertery I/V ? Bo to dziwny pomysł IMHO

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

W trakcie usuwania konta.

Odnośnik do komentarza
Udostępnij na innych stronach

wcześniej jest schemat z trafkami monacora - lundahle wpiąłem analogicznie , korygowałem rezystor , ale nie udało mi się uzyskać dobrego efektu, brzmienie zachowawcze i "stłumione"

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Odnośnik do komentarza
Udostępnij na innych stronach

w I/v dobry scalak taki jak używaleś LT1364 gra bajkowo i w innych prostszych aplikacjach da się uzyskać tylko mniejszą dokładność co moze dac jakieś ciekawe brzmienie jednak nie najwierniejsze. Z LT można zasilić trafka i na wyjście RCA

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Odnośnik do komentarza
Udostępnij na innych stronach

LT1364 jest bardzo dobry do I/V i może to filtr na opampie psuje dźwięk, ale ten prosty układzik gra lepiej , a coś mi się wydaje , że ze źródełkiem prądowym będzie jeszcze lepiej

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Odnośnik do komentarza
Udostępnij na innych stronach

Kupiłem podobny DAC jak Bogdan w wersji z jednym PCM. Najpierw obadam go z opampową analogówką, a potem się zobaczy :)

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Odnośnik do komentarza
Udostępnij na innych stronach

LT1364 jest bardzo dobry do I/V i może to filtr na opampie psuje dźwięk, ale ten prosty układzik gra lepiej , a coś mi się wydaje , że ze źródełkiem prądowym będzie jeszcze lepiej



Filtr też psuje dźwięk i ma bardzo duży wpływ na całość, nie tylko jaki wzmacniacz operacyjny ale też rodzaj filtru, nachylenie, jakość elementów a nawet zasilania, kondensatorów na zasilaniu. Dobrze brzmia filtry Bessela wysoko cięte i na dobrej klasy kondensatorach, albo MKP na duże napięcia ale jednak fajniej , muzykalniej i mniej plastikowo brzmi na kondensatorach Silver Mica dobrej jakości. Trafa fajnie nasycaja dxwięk jesli ktos lubi, tylko napięcia stałego bym nie puszczał przez nie bo rdzeń się szybko nasyci i będzie kiszka.

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Odnośnik do komentarza
Udostępnij na innych stronach

wczoraj polutowałem na tranzystorach 2N3906 i opornikach DALE różnicy wielkiej nie słyszę , nadal jest bardzo kulturalnie, czysto, naturalnie bez dudnień , podbarwień i wyostrzeń , piękna barwa , równe , szlachetne granie



klasyczny analog na LT1364 ( I/V ) i filtrze na OPA627 podbija i pogrubia bas oraz zubaża średnice ,barwy i przestrzeń



nie jest to przepaść , ale słychać, czekam jeszcze na AD744 do filtra , bo resztę czołówki już wypróbowałem i do I/V LT1364 wydaje mi sie najlepszy , a do filtra potrzebuję jednak coś bez tego basiska, próbowałem AD825, LT1028, NE5534 Signeticsa , AD797, OPA627 i jeszcze wypróbuję tylko AD744

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Odnośnik do komentarza
Udostępnij na innych stronach

AD744 dotarł i na razie w mojej aplikacji lepszego nie było - jest najbardziej neutralny , gra równo , ale bez podbić czy "tlumień" , jest bardzo dobry w każdym aspekcie , czy gra lepiej od ukladziku dyskternego ? nie , gorzej - nie - a jak ??? inaczej - bardziej dynamicznie i efektownie - dyskretny układ jest bardziej dyskretny :-)



wybór jest kwestią gustu



do pop i rocka opampy ( LT1364/AD744 ) , a do klasyki, jazzu , wokalistyki dyskretny

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Odnośnik do komentarza
Udostępnij na innych stronach
