Tuning cd NAD C521i??

robert123

By robert123 ,
in DIY

Go to topic listing
  • Pokaż nowe odpowiedzi

    • Recommended Posts

    lipa Apprentice

    lipa

    Posted
    Posted

    Ja mam C521BEE i w zasadzie to nie wiem czym poza wyglądem się różnią :) Jako że ostatnio grzebałem w swoim (nie wyrzymałem tego miesiąca do końca gwarancji :)))) mogę podzielić się swoim dziełem.



    Po pierwsze op-ampy z NE5532 na OPA2604

    - wszystkie diody 1N4001 w prostowniku i nie tylko łącznie 12 szt. na BYV26C takie jakie są w ofercie TME produkcji Philipsa chyba nie najgorsze

    - kondensator części cyfrowej 3300uF na 5600uF Rubycon

    - kondensatory zasilania analoga 2x2200uF na 2x2700uF Nippon LXY

    - kondensatory zasilania analoga za stabilizatorami 2x1000uF na 2x 1000uF Nippon LXY

    - kondensatory odsprzęgające zasilanie przy op-ampach 6x470uF na 6x470uF ELNA Cerafine

    - kondensator za filtrem przy rezonatorze 470uF na ELNĘ Cerafine

    - obok tego poprzedniego jest jeszcze 1000uF na Nippon LXY też 1000uF

    - kondensatory sprzęgające było 22uF + 220n x 4 przed op-ampami i za, teraz jest SCR 10uF w tamtych miejscach tylko uważaj bo bardzo ciasno!

    - i jeszcze kilka innych kondensatorów które były 1000uF wymieniłem na Nippony LXY 1000uF bo miałem ich parę sztuk więcej

    - tak samo inne 470uF wymieniłem na 560uF Nippon LXY



    To na razie tyle, mam zamiar jeszcze wsadzić kilka OS-CONów przy DACu i może jakieś silver mica oraz precyzyjny kwarc który własnie do mnie idzie pocztą :)



    Efekt: Przeróśł moje najśmielsze oczekiwania :) Największe zmiany oczywiście na lepsze były po zmianie op-ampów i jak wsadziłem SCRy jako sprzęgające. Scena, przestrzeń, detale to tak pokrótce ale najbardziej mnie cieszy że po wsadzeniu SCRów wysokie tony przestały być syczące.



    Pozdrawiam i życzę udanej zabawy!

    Hidden Content

      Give reaction or reply to this topic to see the hidden content.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
    Link to comment
    Share on other sites
    d@rek Contributor

    d@rek

    Posted
    Posted

    Ja mam nieco starszy model C520, wymieniłem Opampy na OPA 2604, i dalej chciałbym wymienić kondenatory sprzęgające 22 uF i mam dylemat, posiadam Nippony ale o nieco większej pojemności 27uF i nie wiem czy taka wymiana będzie korzystna. Lipa napisz coś więcej o tych SCR 10 uF ( gdzie je można zakupić?), może zdecyduję się na taką opcję - to co piszesz o złagodzeniu syczenia wysokich tonów jest bardzo ciekawe.

    Pozdrawiam D@rek

    Hidden Content

      Give reaction or reply to this topic to see the hidden content.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
    Link to comment
    Share on other sites
    lipa Apprentice

    lipa

    Posted
    Posted

    Kondensatory SCR MKP można kupić w Akkusie

    Hidden Content

      Give reaction or reply to this topic to see the hidden content.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Hidden Content

      Give reaction or reply to this topic to see the hidden content.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Hidden Content

      Give reaction or reply to this topic to see the hidden content.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
    Link to comment
    Share on other sites
    lipa Apprentice

    lipa

    Posted
    Posted

    >d@rek



    Co do pojemności to 22 czy 27 nie ma żadnej różnicy!!! Ja przed tymi SCR wsadziłem na moment Cerafine 100uF i o ile góra się zrobiła bardziej przejrzysta to bas się strasznie spierniczył stał się rozmyty tak jakby nie trafiał w rytm utworu. Ważne żeby te sprzęgające nie były elektrolitami, te 10uF to spokojnie starczy a większy jest po prostu zbyt duży i może być kłopot gdzieś go przymocować. Efekt po zmianie z Cerafine na SCR: góra i średnie jeszcze lepiej a bas w porównaniu do Cerafine o kilka klas lepszy, precyzyjny i ładnie poburkujący a nie buczące mydło :))) Ważne żeby przed opampami też wsadzić SCRy i wywalić wszystkie te małe bocznikujące 220nF!!!

    Hidden Content

      Give reaction or reply to this topic to see the hidden content.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
    Link to comment
    Share on other sites
    robert123 Rookie

    robert123

    Posted
    • Author
    Posted

    Jeszcze prośba: możecie podać namiary firm sprzed. i ceny wzm.oper, elektr. nippon.



    Może znacie różnice konstrukcyjne między modelami 521 i 542?



    Może jakieś sugestie na temat sensu ewentualnego zewn. DAC-a.(mam odbiornik cs8414).



    Pozdrawiam.

    Hidden Content

      Give reaction or reply to this topic to see the hidden content.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
    Link to comment
    Share on other sites
    Adrian Apprentice

    Adrian

    Posted
    Posted

    > lipa

    Masz moze schemat swoje cd

    ja sie opieralem glownie na 524 i oznaczenia sa podobne ale konstrukcyjnie to co innego

    Na razie wymienilem opampy na 627 i dodalem sytemtryzator do xlr-ow

    Bede jeszcze wlasnie wymienial kondensatory 22u na mkp

    Co do reszty to raczej zostawie jak jest

    Hidden Content

      Give reaction or reply to this topic to see the hidden content.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
    Link to comment
    Share on other sites
    lipa Apprentice

    lipa

    Posted
    Posted

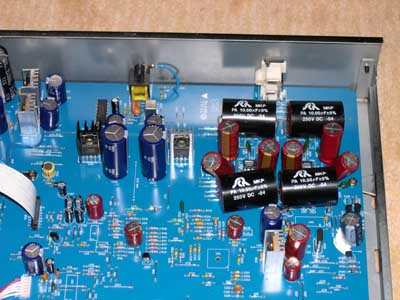

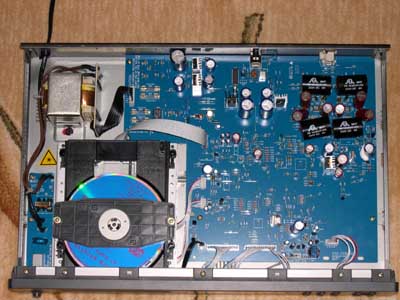

    Wczoraj zmieniłem kwarc na precyzyjny i przy okazji zrobiłem kilka fotek.

    [obrazekLUKASZ-222605_1.jpg] [obrazekLUKASZ-222605_2.jpg] [obrazekLUKASZ-222605_3.jpg]

    Hidden Content

      Give reaction or reply to this topic to see the hidden content.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    post-4485-100001255 1170262176_thumb.jpg

    post-4485-100001256 1170262174_thumb.jpg

    Hidden Content

      Give reaction or reply to this topic to see the hidden content.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Hidden Content

      Give reaction or reply to this topic to see the hidden content.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Hidden Content

      Give reaction or reply to this topic to see the hidden content.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Hidden Content

      Give reaction or reply to this topic to see the hidden content.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
    Link to comment
    Share on other sites
    • 1 year later...
    muda44 Rising Star

    muda44

    Posted
    Posted

    lipa

    W google ( grafika ) jest schemat cedeka marantz cd 52 , jak i opis modernizacji.

    Na wyjsciu z NE5532 na op 2604 i tak jak Ty dałeś 10 uF MKP , ale równolegle do nich są styrofleksy.

    Czy próbowałeś takiej kombinacji ?

    Ps. Masz moze schemat do 521BEE ?

    Hidden Content

      Give reaction or reply to this topic to see the hidden content.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
    Link to comment
    Share on other sites
    • 2 months later...
    muda44 Rising Star

    muda44

    Posted
    Posted

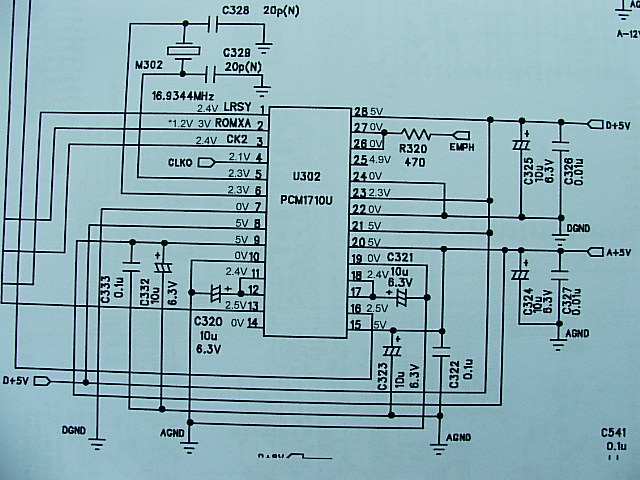

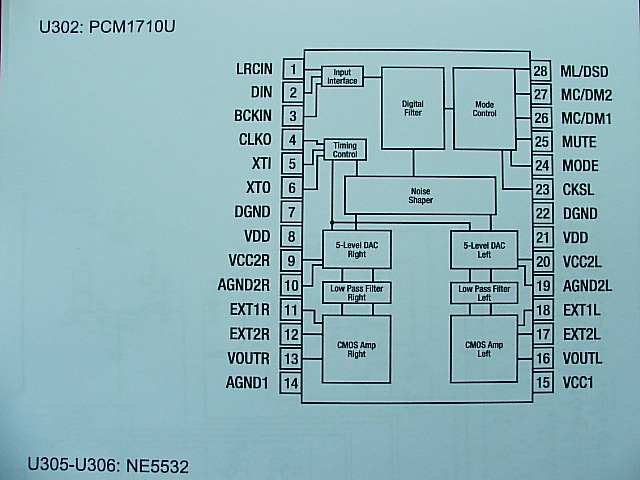

    Mam pytanie do forumowiczów.

    Które kondensatory są najważniejsze w zasilaniu przetwornika?

    Mam dwie sztuki Blac Gate F 100uF/6.3V i zastanawiam się gdzie by najbardziej pomogły?

    Ewentualnie inne propozycje co do usprawnień przetwornika.

    Zamiast NE5532 mam zamiar wstawić OPA2604.Wymienić kondy w zasilaniu OP. Ominąć kondensator wyjsciowy i sygnał poprowadzić wprost do gniazd.A kondensator przed wzmacniaczem operacyjnym wymienić na MKP - jakieś inne propozycje?

    Hidden Content

      Give reaction or reply to this topic to see the hidden content.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    post-13108-100003105 1170304872_thumb.jpg

    post-13108-100003106 1170304871_thumb.jpg

    Hidden Content

      Give reaction or reply to this topic to see the hidden content.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Hidden Content

      Give reaction or reply to this topic to see the hidden content.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Hidden Content

      Give reaction or reply to this topic to see the hidden content.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Hidden Content

      Give reaction or reply to this topic to see the hidden content.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
    Link to comment
    Share on other sites
    muda44 Rising Star

    muda44

    Posted
    Posted

    Na te same pojemności?

    Ewentualnie o ile większe?

    Zastanawiam się jeszcze nad puszczeniem zasilania pomiędzy stopniami zasilającymi poprzez dławik o duzej indukcyjności np: nawiniętej na szpulce i zamkniętej w rdzeniu kubkowym. Tym sposobem odfiltrowane zostaną zakłócenia.

    Hidden Content

      Give reaction or reply to this topic to see the hidden content.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Hidden Content

      Give reaction or reply to this topic to see the hidden content.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Hidden Content

      Give reaction or reply to this topic to see the hidden content.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
    Link to comment
    Share on other sites
    opteron Collaborator

    opteron

    Posted
    Posted

    Nie pchaj się tam z żadnymi cewkami, pozakladaj takie same pojemności...

    Wymien stabilizatorr 5V na LT1086it, daj tam oscon, do analogu silmic-i, diody jakies softy, robiłem kiedyś upagrade tego cedeka, fałkiem fajnie wyszedł.

    Hidden Content

      Give reaction or reply to this topic to see the hidden content.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Jeżeli coś jest głupie ale działa, to nie jest głupie...

    Link to comment
    Share on other sites
    senicz Enthusiast

    senicz

    Posted
    Posted

    dodaj do wszystkich elektrolitow rownolegle jakies ceramiki 47n i to wszystko. nie zmieniaj elektrolitow! Szkoda pieniedzy i roboty.

    Hidden Content

      Give reaction or reply to this topic to see the hidden content.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
    Link to comment
    Share on other sites
    Rambo Collaborator

    Rambo

    Posted
    Posted

    Broń p. Boże przed bezmyślnym dodawaniem ceramików do kond. elektrolitycznych. Dojdą jedynie pasożytnicze rezonanse. To głupawe rozwiązanie wynika z zaszłości historycznych gdy nie produkowano dobrych kondensatorów. Całkiem inna rzecz gdy bocznikuje się świadomie niektóre kondensatory w celu wydobycia zakładanej barwy dźwięku.

    Hidden Content

      Give reaction or reply to this topic to see the hidden content.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    "Jakkolwiek będzie - będzie inaczej, aniżeli sobie wyobrażamy - ponieważ między Dobrem a Złem znajdujemy się w życiu i w świecie

    wielowymiarowym,w którym dokumentnie pomieszane jest Przypadkowe z Nieuchronnym."(S. Lem 1999)

    Link to comment
    Share on other sites
    Rambo Collaborator

    Rambo

    Posted
    Posted

    też nie, przeczytaj artykuł o blokowaniu napięć na stronie GudioTent - wszystko już dawno wymyślili i pomierzyli

    Hidden Content

      Give reaction or reply to this topic to see the hidden content.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    "Jakkolwiek będzie - będzie inaczej, aniżeli sobie wyobrażamy - ponieważ między Dobrem a Złem znajdujemy się w życiu i w świecie

    wielowymiarowym,w którym dokumentnie pomieszane jest Przypadkowe z Nieuchronnym."(S. Lem 1999)

    Link to comment
    Share on other sites
    senicz Enthusiast

    senicz

    Posted
    Posted

    rambo przeciez kazdy uklad jest inny? ine dace itp a ty chcesz wszystko pedzic tak samo? a gdzie audiofilska finezja? No i czy byly robione slepe testy z cd przerobionym i nie rownolegle? bo zmiany uzyskane to moga byc tylko w marzeniach wymieniacza kondow. Wedlug mnie nie bedzie zadnych.

    Hidden Content

      Give reaction or reply to this topic to see the hidden content.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
    Link to comment
    Share on other sites
    muda44 Rising Star

    muda44

    Posted
    Posted

    Panowie.

    Jestem Wam winien sprostowanie!

    Schemat dotyczy wersji C521 , a ja mam C521BEE. Najwieksza różnica to to , że zamiast NE5532 jest OPA2604 :)

    A ponieważ są bardzo podobne , to nie będę zaśmiecał forum nowym wątkiem.

    Hidden Content

      Give reaction or reply to this topic to see the hidden content.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Hidden Content

      Give reaction or reply to this topic to see the hidden content.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Hidden Content

      Give reaction or reply to this topic to see the hidden content.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
    Link to comment
    Share on other sites
    muda44 Rising Star

    muda44

    Posted
    Posted

    Co do kondensatorów filtrujacych przetwornik to wygladają trochę tandatnie.

    Hidden Content

      Give reaction or reply to this topic to see the hidden content.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Hidden Content

      Give reaction or reply to this topic to see the hidden content.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Hidden Content

      Give reaction or reply to this topic to see the hidden content.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
    Link to comment
    Share on other sites
    muda44 Rising Star

    muda44

    Posted
    Posted

    Tandetnie : )

    A oto co zrobiłem

    Wywaliłem kondy na wyjściu operacyjki i poprowadziłem sygnał drutem z platyny wprost do gniazda ( nóżki z gniazda wylutowane , podgięte i maksymalnie skrócone ).

    Zamiast kondów przed operacyjką wstawiłem MKP SCR 4,7 UF ( przedłużenie nóżki drut platynowy ).

    Jakie zmiany ?

    Bas - schodzi niżej ( pomimo znacznie mniejszej pojemności - zastanawiam się co zmieni jak dam 10uF ? ) jest wyraźnie szybszy , bardziej konturowy , zróżnicowany .

    Srednica - kontury bardziej zaznaczone , więcej szczegułów.

    Góra - jest znacznie więcej , jest bardziej zróżnicowana. Ale w tej chwili jest jej za dużo.

    Hidden Content

      Give reaction or reply to this topic to see the hidden content.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Hidden Content

      Give reaction or reply to this topic to see the hidden content.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Hidden Content

      Give reaction or reply to this topic to see the hidden content.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
    Link to comment
    Share on other sites
    Rambo Collaborator

    Rambo

    Posted
    Posted

    muda - nie masz wrażenia, że za dużo tej "góry" jest wynikiem wsadzenia 2604?. Za każdym razem jak próbowałem go zastosować to cd tracił "melodię", "jedwab" na rzecz dźwięku bardziej technicznego z dużą ilością góry. Efekt taki, że nigdy nie udało mi się z powodzeniam zastosować tego scalaczka.

    Hidden Content

      Give reaction or reply to this topic to see the hidden content.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    "Jakkolwiek będzie - będzie inaczej, aniżeli sobie wyobrażamy - ponieważ między Dobrem a Złem znajdujemy się w życiu i w świecie

    wielowymiarowym,w którym dokumentnie pomieszane jest Przypadkowe z Nieuchronnym."(S. Lem 1999)

    Link to comment
    Share on other sites
    muda44 Rising Star

    muda44

    Posted
    Posted

    OPA2604 już był w cedeku. Po wywaleniu kondów na wyjsciu i ominięciu tranzystorów mutujących z rezystorami i wsadzeniu SCR MKP przed OPA2604 jest lepiej - wcześniej to była klasa DVD Manty :) - niewiele lepiej od niej grał.

    Teraz jest znośnie.

    Zamówiłem już OSCONy na filtrację dookoła DACa i FC do zasilacza.

    Myślę jeszcze nad matą bitumiczną na ściankach i dociażeniu transportu np: ołowiem .



    A Ty co proponujesz?

    Hidden Content

      Give reaction or reply to this topic to see the hidden content.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
    Link to comment
    Share on other sites
    lancaster Collaborator

    lancaster

    Posted
    Posted

    Muda, zapakuj tam zegar.

    Polecam ten od DeToma, innych nie znam...co mogę powiedzieć, to to ze przynosi jednoznaczna poprawę.

    Może są lepsze, ale ten kosztuje chyba 60-80zł. Kwarcu bym nie kupował. Robilem kiedys test Omigu vs stary kwarc w CD i nie jestem pewien, czy ten staruszek nie zabrzmiał lepiej(mniej płasko).



    Pozdrawiam

    Hidden Content

      Give reaction or reply to this topic to see the hidden content.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
    Link to comment
    Share on other sites
    lancaster Collaborator

    lancaster

    Posted
    Posted

    Ogólnie to ostatnio sie przekonałem, ze najlepiej zrobić cała analogówke od nowa. Nawet na uniwersalnej płytce.

    Ameryki nie odkryłem:)



    Pozdrawiam

    Hidden Content

      Give reaction or reply to this topic to see the hidden content.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
    Link to comment
    Share on other sites
    lancaster Collaborator

    lancaster

    Posted
    Posted

    O rany, dopiero teraz przeczytałem.

    Jak byś chciał, zeby Ci to brzmiało jak wszędzie Elnę Cerafine zapodałeś?

    W takim razie mozesz przy OPA dać Panasoniki FC.

    Hidden Content

      Give reaction or reply to this topic to see the hidden content.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
    Link to comment
    Share on other sites
  • Pokaż nowe odpowiedzi

    • Archived

    This topic is now archived and is closed to further replies.

    Go to topic listing

    • Recently Browsing   0 members

      • No registered users viewing this page.
    ×
    ×
    • Create New...

    Important Information

    We have placed cookies on your device to help make this website better. You can adjust your cookie settings, otherwise we'll assume you're okay to continue.


    AdBlock blocking software detected!


    Our website lives up to the displayed advertisements.
    The ads are thematically related to the site and are not bothersome.

    Please disable the AdBlock extension or blocking software while using the site.



    Registered users can disable this message.

    Ok. I turned it off
    No. don't want
