Gniazdko - faza, listwa audio - pytanie z elektryki


Piotr_57832
 Share

Recommended Posts

Otóż kupiłem sobie listwę zasilającą Taga PF-1000. Ma ona lampkę faza która powinna się świecić jak jest prawidłowa faza. Problem w tym, że ja nie jestem elektrykiem a na części gniazdek w domu ta lampka się świeci a na części nie. Akurat te do którego chcę się podpiąć nie powoduje zaświecenia diody.

Może mi ktoś podpowiedzieć o co biega, że fazy nie ma? Czy kabelki w gniazdku ściennym są podpięte na odwrót, czy może uziemienie nie działa? Mam miernik elektroniczny, mogę zmierzyć tylko powiedzcie jak ustawić i co podpiąć.

Chciałbym się upewnić, czy uziemienie działa.

.....................................................................................

No dobra. Znalazłem na youtube filmik jak zmierzyć napięcie i z tego co zaobserwowałem, to w tym gniazdku jest napięcie między bolcem a innym otworem niż w innych gniazdkach w domu. Więc na chłopski rozum myślę, że wystarczy, że zamienię kabelki i będzie w porządku. Sorry za trochę głupi temat...

Edited by Piotr_57832
Link to comment
Share on other sites

Poprawcie mnie, jeśli się mylę, lecz gdzieś czytałem, że większość urządzeń audio jest projektowana pod żyłę z fazą po PRAWEJ stronie... tak też u siebie w domu wszystkie gniazdka podłączyłem. W miarę możliwości pytałem też rozmaitych konstruktorów urządzeń, gdzie podłączyć fazę - i albo mi mówili, że to nieistotne, albo znów po prawej stronie.

Niektóre urządzenia (Ayon) mają wskaźnik prawidłowego podłączenia fazy, lecz większość tego ułatwienia nie ma. Jak to macie podłączone u siebie, Koledzy?

Link to comment
Share on other sites

Gniazda schuko są niezgodne z PN i nie powinne być stosowane w Polsce.

(To do sir.jax)

Rozumiem, że producenci typu Legrand, Berker, Elda Szczecinek, Karlik, bo przecie nie wymienię Furutecha i Wattgate w cenie kilku stów za gniazdko etc. łamią polskie prawo i normy sprzedając swoje gniazdka schuko?



Poprawcie mnie, jeśli się mylę, lecz gdzieś czytałem, że większość urządzeń audio jest projektowana pod żyłę z fazą po PRAWEJ stronie... tak też u siebie w domu wszystkie gniazdka podłączyłem.

Patrząc na wtyczkę od frontu, czy patrząc na gniazdko w ścianie-bo to zasadnicza różnica :)

Racja jest jak dupa, każdy ma swoją.

Link to comment
Share on other sites

Poprawcie mnie, jeśli się mylę, lecz gdzieś czytałem, że większość urządzeń audio jest projektowana pod żyłę z fazą po PRAWEJ stronie... tak też u siebie w domu wszystkie gniazdka podłączyłem. W miarę możliwości pytałem też rozmaitych konstruktorów urządzeń, gdzie podłączyć fazę - i albo mi mówili, że to nieistotne, albo znów po prawej stronie.

Niektóre urządzenia (Ayon) mają wskaźnik prawidłowego podłączenia fazy, lecz większość tego ułatwienia nie ma. Jak to macie podłączone u siebie, Koledzy?



Może konstruktorzy mieli na myśli "wyjście" z urządzenia (kiedy patrzysz na tylną ściankę) - wtedy faza jest po prawej.

Przekłada się to na lewą stronę w gniazdku (kiedy patrzysz od przodu na gniazdo ścienne).

Tak czy owak, faza po lewej stronie w gniazdku jest tylko sprawą umowną, o czym wcześniej już napisałem.

I w większości przypadków nie ma to znaczenia dla sprzętu AV.

Obecnie jest on produkowany w tej klasie bezpieczeństwa, że nawet uziemienie nie jest konieczne, stąd przeważająca liczba urządzeń posiada przewód tylko dwużyłowy.

When the music's over turn out the lights...

Link to comment
Share on other sites

Patrząc na urządzenie od frontu, gorąca żyła (lub faza, jak kto woli) - po prawej stronie tak ustawiam u siebie.

Gdzieś jeszcze słyszałem, że faza powinna być od tej strony, gdzie na urządzeniu jest znaczek "~". Tyle że nie zawsze ten znaczek znajduje się w miejscu umożliwiającym jednoznaczną identyfikację.

Temat rzeka, jak widzę :)

Link to comment
Share on other sites

Temat już wałkowany zylion razy tutaj na AS.

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edited by sir.jax

Racja jest jak dupa, każdy ma swoją.

Link to comment
Share on other sites

Temat już wałkowany zylion razy tutaj na AS.



gdzie to znalazles po przeciwnych stronach? tak ma byc

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edited by blomin
Link to comment
Share on other sites

Koledzy!

Jak ktoś sobie podłączy fazę w gniazdku to nieistotne. Ważne jest aby we wtyczce IEC faza była po prawidłowej stronie, zgodnie z oznaczeniami. Oryginalne kable Supra są tak konfekcjonowane, że faza we wtyczce wypada po prawej stronie...



Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Link to comment
Share on other sites

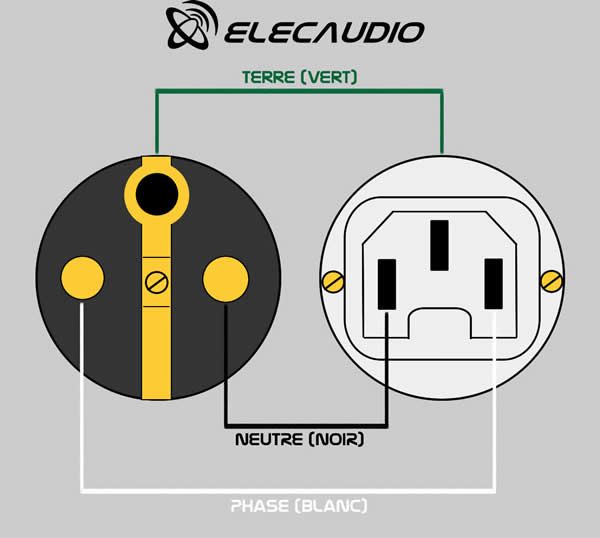

Zamieszczanie takich wtyczek miesza w temacie - klient zaczynał od gniazdek w ścianie a w konsekwencji jeszcze tynk skuje . Kto wie co może wyniknąć z mierzenia i ważenia ?



PS.

Pobudzają mnie takie zamieszane tematy, spojrzę na siebie lustrzanym wzrokiem :)



PPS.

Posty 13 i 14 spowodowały że nie wiem jak patrzeć na prawo i lewo.

Do tej pory miałem zakodowane, że we wtyku ten prawy ma być "gorący" a stąd wynika, że w gnieździe -lewy.

Edited by xetras

~Way hay and up she rises early in the morning~



Link to comment
Share on other sites

Przepraszam bardzo, jeśli ktoś ma problem z odczytaniem tych rysunków i nie potrafi spojrzeć w odpowiedni sposób na wtyczkę, to niech wogóle nie podejmuje tematu i trzyma się jak najdalej od gniazdek z prądem... Dla totalnych laików lub dla potwierdzenia sposobu podłączenia są próbniki fazy, takie w śrubokrętach... jak się dotknie danego pinu z fazą to powinna zaświecić się diodka... Powinno być proste...

Link to comment
Share on other sites

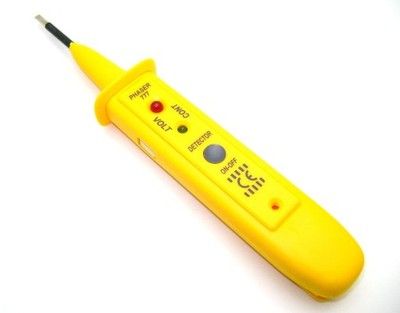

Dzięki za przypomnienie - zapomniałem, że gdzieś w szufladzie takie małe coś mam:

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Pozdrawiam.

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

~Way hay and up she rises early in the morning~



Link to comment
Share on other sites

Dodge this!




Kto da radę żeby było tylko z lewej strony? Albo tylko z prawej? I co, wszystkie takie gniazdka są nielegalne?

I wepnij w to ten standard IEC z fazą po lewej (czy tam po prawej miało być...)

O zgrozo! A co z takim o gniazdkiem?




Jak urządzenie jest w I klasie, to ma podłączenie obudowy i czego tam jeszcze do środkowego pinu. A jak w II to bez znaczenia. A jak ma znaczenie, to urządzenie nie powinno znaleźć się na rynku. Bo jak w jedną stronę się świeci a w drugą nie, to funkcjonalność światełka jest o kant d... potłuc.

Link to comment
Share on other sites

Temat już wałkowany zylion razy tutaj na AS.

gdzie to znalazles po przeciwnych stronach? tak ma byc

Koledzy!

Jak ktoś sobie podłączy fazę w gniazdku to nieistotne. Ważne jest aby we wtyczce IEC faza była po prawidłowej stronie, zgodnie z oznaczeniami. Oryginalne kable Supra są tak konfekcjonowane, że faza we wtyczce wypada po prawej stronie...



Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

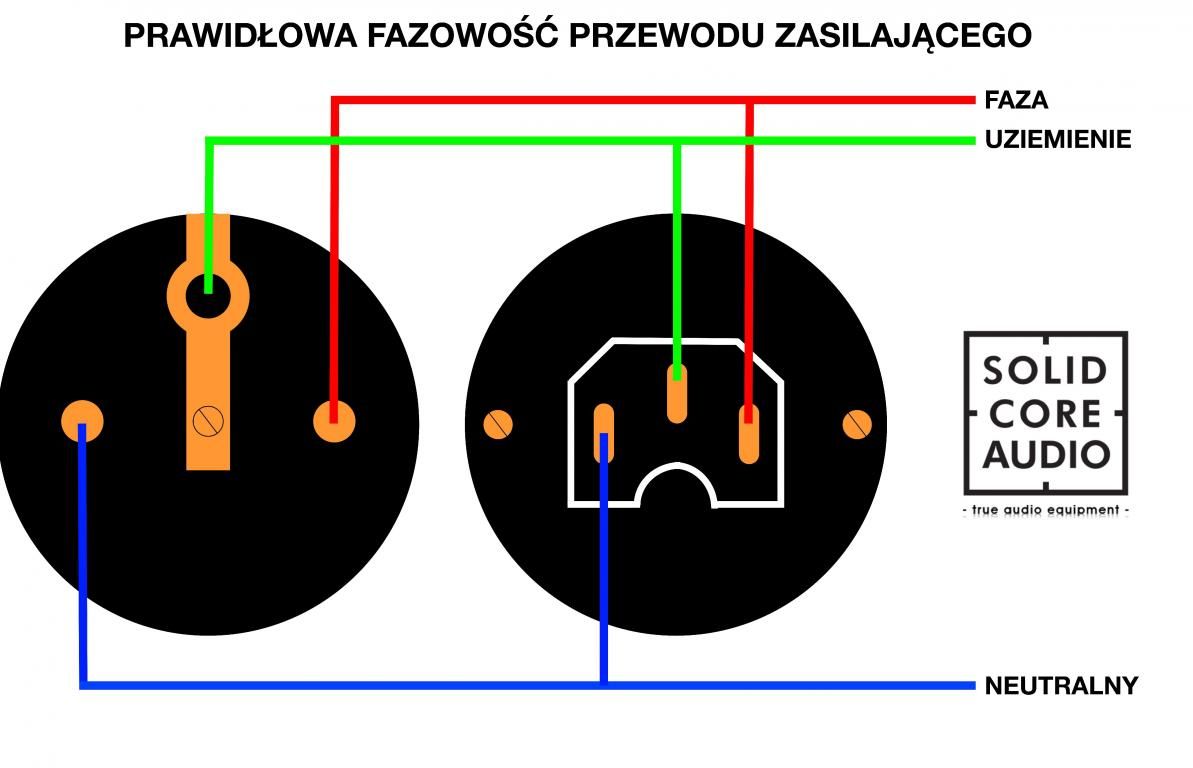

blomin - tak ma być, ale grafika przedstawia połączenie przewodu zasilającego, a nie widok gniazd w urządzeniu oraz w ścianie.

I jest to zgodne z tym, co zamieścił Music&Hi-Fi.

I nawet nad grafiką jest napis PRAWIDŁOWA FAZOWOŚĆ PRZEWODU ZASILAJĄCEGO :)

A temat dotyczy GNIAZDA ściennego i w takim wypadku faza powinna być po lewej stronie!

Czyli tak jak napisał sir.jax oraz moja skromna osoba ;)

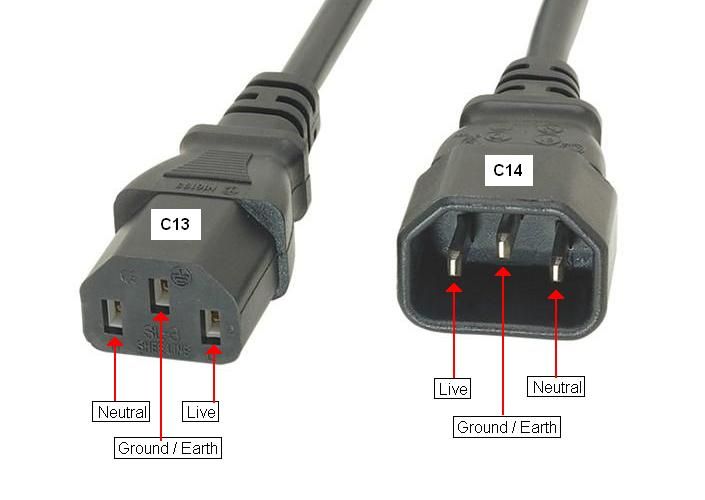

I grafika przedstawiona przez sir.jax obrazuje gniazda w urządzeniu oraz w ścianie.

Obie grafiki są więc poprawne! :)



Toż ja właśnie mam tak samiuśko jak w postach #13 i #14 :)



Oczywiście masz na myśli przewód zasilający, bo chyba nie gniazda... ;)

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edited by eMeReKo

When the music's over turn out the lights...

Link to comment
Share on other sites

PN-90 E-01242 (IEC-445) p/t "Oznaczenia identyfikacyjne zaciskow urzaden i

zakonczen przewodow



1. Ta norma została wycofana i zastąpiona przez inną.

2. Nie do końca dotyczyła ona instalacji stałych w budynkach mieszkalnych.

3. Zapytaj jakiegokolwiek z wykształcenia elektryka, czy podłączenie fazy w gniazdku ściennym jest określone normą?

4. Możesz sprawdzić w internecie na różnych forach tematycznych.

5.

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) :



"Praktyką stosowaną w Polsce, w przypadku gniazdek pojedynczych, jest łączenie przewodu fazowego z lewej strony, a neutralnego z prawej – patrząc na gniazdko, gdy bolec (zwany też kołkiem ochronnym) jest na górze. Należy jednak podkreślić, że praktyka ta nie ma żadnego wsparcia w obowiązujących przepisach i nie wolno na niej polegać."



6. Jeśli mylę się, to proszę, wklej tutaj konkretny cytat z jakiejś obowiązującej aktualnie polskiej normy, który tę sprawę reguluje.

Edited by eMeReKo

When the music's over turn out the lights...

Link to comment
Share on other sites



1. Ta norma została wycofana i zastąpiona przez inną.

2. Nie do końca dotyczyła ona instalacji stałych w budynkach mieszkalnych.

3. Zapytaj jakiegokolwiek z wykształcenia elektryka, czy podłączenie fazy w gniazdku ściennym jest określone normą?

4. Możesz sprawdzić w internecie na różnych forach tematycznych.

5.

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) :



"Praktyką stosowaną w Polsce, w przypadku gniazdek pojedynczych, jest łączenie przewodu fazowego z lewej strony, a neutralnego z prawej – patrząc na gniazdko, gdy bolec (zwany też kołkiem ochronnym) jest na górze. Należy jednak podkreślić, że praktyka ta nie ma żadnego wsparcia w obowiązujących przepisach i nie wolno na niej polegać."



6. Jeśli mylę się, to proszę, wklej tutaj konkretny cytat z jakiejś obowiązującej aktualnie polskiej normy, który tę sprawę reguluje.

Kolego wiem ze jest taka norma lub była jeśli tak uwazasz. Natomiast nie bede szukał tego bo nie norma lub jej brak jest tematem postu.

Link to comment
Share on other sites

Kolego wiem ze jest taka norma lub była jeśli tak uwazasz. Natomiast nie bede szukał tego bo nie norma lub jej brak jest tematem postu.



W porządku, kolego, nie szukaj, jeśli nie chcesz.

Wydaje mi się jednak, że jeśli kogoś się poprawia, to należy w jakiś sposób udowodnić swoją rację, choćby po to, by pozostali czytelnicy dowiedzieli się, jak jest naprawdę.

I jak najbardziej właśnie norma była tematem postu, a raczej postów: ja zwróciłem Tobie uwagę, że taka norma nie istnieje, Ty jednak starałeś się postawić na swoim.

W tej chwili uznajesz, że nie to było tematem postu... OK! ;)



A dam Ci jeszcze jedną podpowiedź:

Czy elektryk, podłączając fazę w gniazdku ściennym po prawej stronie, nie zastosował jakiejś normy, złamał jakiś przepis, prawo?

Czy odbiór techniczny, nadzór budowlany nie dokona wtedy odbioru?

Nakaże poprawienie tego?

Elektryk poniesie jakieś konsekwencje?



;)



Tak czy owak, pozostanę przy twierdzeniu, które wyniosłem już ze szkoły średniej - przez prawie cały jej okres miałem zarówno Elektrotechnikę, jak i Podstawy elektroniki:



PODŁĄCZANIE FAZY PO LEWEJ STRONIE W GNIAZDKU ŚCIENNYM JEST TYLKO RZECZĄ UMOWNĄ I NIE JEST ZNORMALIZOWANE!



A wycofana norma (zastąpiona przez inną), na którą chciałeś się powołać, dotyczy urządzeń (maszyn), a nie gniazd ściennych w instalacji domowej :)

Edited by eMeReKo

When the music's over turn out the lights...

Link to comment
Share on other sites

Dodge this!




Kto da radę żeby było tylko z lewej strony? Albo tylko z prawej? I co, wszystkie takie gniazdka są nielegalne?

I wepnij w to ten standard IEC z fazą po lewej (czy tam po prawej miało być...)

O zgrozo! A co z takim o gniazdkiem?




Jak urządzenie jest w I klasie, to ma podłączenie obudowy i czego tam jeszcze do środkowego pinu. A jak w II to bez znaczenia. A jak ma znaczenie, to urządzenie nie powinno znaleźć się na rynku. Bo jak w jedną stronę się świeci a w drugą nie, to funkcjonalność światełka jest o kant d... potłuc.

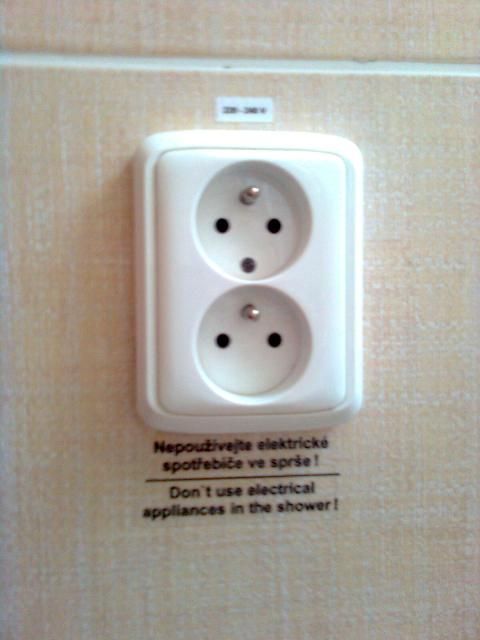

A jednak można! I to u Pepików!



(Ze ściany pokoju hotelowego w Pradze)

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Link to comment
Share on other sites

Oj, koledzy, nie można Wam dogodzić.

Były pokazane złe gniazda- narzekaliście, pokazałem prawidłowp wykonane- teżjest źle? Przecież w Waszych wężopodobnych, hajendowych kabliszczach 99% wtyków jest prostych!



Wypraszam sobie! ;)

Jadę na firmowych, fabrycznie dołączonych przewodach zasilających, a nie na żadnych pytonach :) ;)

I co poradzę na to, że np. żelazko, toster, czajnik mam właśnie na takich kątowych wtyczkach? ;)



PS Drogi porlicku, potraktuj niektóre wpisy z przymrużeniem oka :)
