TA2022

[terminus]

Pytanie za 100 pkt. Czy ktoś z Was wie, co oznacza TA2022-ES ?

Poza tym symbolem brak napisu KOREA, czy to oznacza np. Espania?

i jeszcze jedno, czy były produkowane bez gold pinów, tzn. piny cynowane,

to samo z radiatorem, pocynowany jest.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Kris_54701]

Zdjęcie zapodaj

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[terminus]

Opis słowny jest wystarczający, ze zdjęciem trochę kłopotu.

Podejrzewam, że to wylut, pocynowany chemicznie dla zatarcia śladów.

Ale ES ?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane 31 Stycznia 2018 przez terminus

[mone]

Tak, ja mam cynowany w RS-AMP, ale plecki to miedz. Mam też do sprzedania złocony jeśli jesteś zainteresowany.- pw

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane 1 Lutego 2018 przez mone

[arturp]

Chińska tandeta ... na wyjściu mam 14,5 V . A w zasadzie na cewkach wyjściowych bo przekaźnik się nie załącza w tej sytuacji .

Lekko zmodyfikowałem - skasowałem kondensatory wejściowe bo mam kondy na wyjściu źródła , wymieniłem kondensatory w zasilaczu na Nichicony , wymieniłem rezystory na wejściu na Dale . Zasilanie 2x22V zmienne na jałowo , po wyprostowaniu pod obciążeniem +/-29V. Pierwszym zaskoczeniem był brak dźwięku przekaźnika , potem pomiar i wyszło 0V na wyjściu . Czyli jest stałe na wyjściu i zadziałało zabezpieczenie . Na obydwu cewkach napiecie 14,5V - co ciekawe można je zmieniać potencjometrami 50K do ustawiania offsetu w granicach 10-17V :-D . Albo gdzieś popełniłem błąd albo kość padła . Co wy na to ?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[arturp]

dlaczego ?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[terminus]

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )



To moja wersja chińskiego kitu.

Cewki nawijałem, praktycznie z Chin jest tylko pcb.

Obok oryginalny evaluation board Tripath,

mam jeszcze EB z DC servo.









Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane 13 Marca 2018 przez terminus

[januss73]

dlaczego ?

Jak się przypatrzeć na schemat wewnętrzny kości, to wejście jest spolaryzowane na 2,5V. Nie wiem po co? Jak zastąpiłeś kondensatory zworkami i wstawiłeś potencjometr to pierwszy napięciowy stopieć wzmacnia to DC. Tak mnie się przynajmniej wydaje. Więc kolega Pietrzak ma rację. Kondensator Ci na wejściu jest potrzebny. Wlutuj Ci spowrotem :)

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[terminus]

Chińska tandeta ... na wyjściu mam 14,5 V . A w zasadzie na cewkach wyjściowych bo przekaźnik się nie załącza w tej sytuacji .

Lekko zmodyfikowałem - skasowałem kondensatory wejściowe bo mam kondy na wyjściu źródła , wymieniłem kondensatory w zasilaczu na Nichicony , wymieniłem rezystory na wejściu na Dale . Zasilanie 2x22V zmienne na jałowo , po wyprostowaniu pod obciążeniem +/-29V. Pierwszym zaskoczeniem był brak dźwięku przekaźnika , potem pomiar i wyszło 0V na wyjściu . Czyli jest stałe na wyjściu i zadziałało zabezpieczenie . Na obydwu cewkach napiecie 14,5V - co ciekawe można je zmieniać potencjometrami 50K do ustawiania offsetu w granicach 10-17V :-D . Albo gdzieś popełniłem błąd albo kość padła . Co wy na to ?

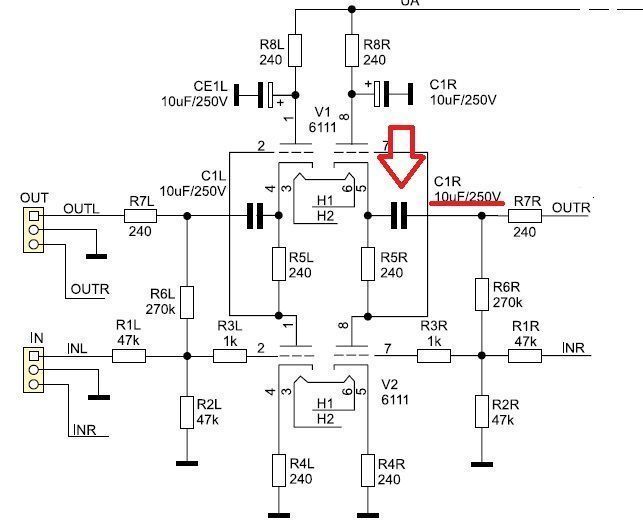

Jaką masz wersję płytki? Sprawdzałeś zgodność ze schematem? Na mojej pozamieniane były kondensatory filtra wyjściowego

z blokującymi zasilanie i coś jeszcze, już nie pamiętam. Aha, jeszcze były niewłaściwe wartości elementów RC obwodu generatora

- muszą się różnić dla kanałów L i R.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[arturp]

płytka z Gotronika taka jak na zdjęciu tylko rezystor 300R większy wstawili



nie mam przekonania do tego kondensatora wejściowego bo mam kondensator na wyjściu części analogowej DAC-a , ale sprawdzę

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[arturp]

Faktycznie . Po wlutowaniu kondensatorów wejściowych pojawił się dżwięk . Ale cichutki i charczący . jednak musiałem uszkodzić scalak przez ten eksperyment .

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[terminus]

TA2022 jest bardzo wrażliwy... Na zdjęciu powyżej to już trzeci (ciężko to wymienić), ale opanowany i ładnie gra.

Niekoniecznie uszkodziłeś. Sprawdź to, co napisałem wyżej i wszystko inne. Kawałek, po kawałku, dopasuj to do noty

RB-TA2022.pdf

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane 14 Marca 2018 przez terminus

[arturp]

Cały układ wpięty w system - źródło , głośniki , potencjometr itd . Po włączeniu zasilania na cewkach wyjściowych mam 2,2V . Przekaźnik nie załącza . Ale po pewnym czasie ( około minuty) przekaźnik załącza i w głośnikach pojawia się cichutki , charczący dźwięk - przy potencjometrze ustawionym a max. głośności . Nie znalazłem błędów montażu .

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Kris_54701]

ten słaby cichutki dzwięk to jest bez podania zasilania na kośc. U mnie taki jest przez pierwsze kilka sekund od włączenia ale później przekażnik załacza i pojawia się wzmocnienie

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[terminus]

Nie znalazłem błędów montażu .



Nie sugeruj się opisem na soldermasce, tam są (lub mogą być) błędy. Na mojej płytce były.

PS. Dokładnie tą samą płytkę, co Twoja można kupić na Alienexpress (sic) lub eBay za połowę ceny.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane 19 Marca 2018 przez terminus

[arturp]

Ostatnio nie udało mi się uruchomić lub byłem niezadowolony z trzech wzmacniaczy , które aktualnie buduję/budowałem . Ten na TA2022 nie działa, mocna końcówka na Toshibach 5200/1943 z zasilaniem +/- 70V - spaliły się końcówki więc zachciało mi się chociaż Gainclona sklecić i nawet ten pieprzony gainclone na LM3886 mi się sfajczył ! :-D Może trzeba odczekać ... czasem po prostu nic nie wychodzi .

Z drugiej strony , naprawiłem tego GC ( płytka miała zwarcie ) i nie mogłem się nadziwić jak to pięknie gra z preampem SRPP na lampkach 6111WA ( ten z kitu AVT Traxmana - szczerze polecam ) .

Obok stoi wersja testowa hybrydy Haiku Bright na lampach Amperex ecc88 i wyjściowych 1058/162 . Ten GC na zwykłych elementach mu jakoś specjalnie nie ustępuje .

Głuchy już jestem czy po prostu na pewnym poziomie nie słychać już różnicy ?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[silentman]

Dzień dobry,

Trafiłem przypadkiem na aliexpress interesującą płytkę z TA2022.  Czy taka aplikacja tego układu ma szansę rozsądnie funkcjonować? Pozdrawiam

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Ziemowit Porębski]

Czytam i czytam - z postów wychodzi na to że ten TA2022 90W + 90W Gotronica ma audiofilską jakość dźwięku.

Jak ten wzmak Gotronica ma się do Rs-Amp Reduktora Szumu ???  Robił Ktoś porównanie ??? jestem o krok od kupienia tego Gotronica - wacham się Gotronic czy RS-AMP ???

Pozdrawiam grupę



W dniu 28.03.2019 o 19:01, silentman napisał:

Dzień dobry,

Trafiłem przypadkiem na aliexpress interesującą płytkę z TA2022.  Czy taka aplikacja tego układu ma szansę rozsądnie funkcjonować? Pozdrawiam

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ja mogę zaproponować Ci to

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Aby to zagrało to trzeba wywalić wszystkie kondy ceramiczne na wyjściu - zrobić to na mkse - czyli do wymiany mamy 6 kondensatorów - zrobiłem to na pajęczynie.
Następnie na wejściu też mamy dwa ceramiki - wywalamy je na rzecz mkse
Następnie mostkujemy diodę na zasilaniu
Po tych zabiegach grami mi to w aucie bardzo dobrze - dużo mocy i fajny dźwięk !!!

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane 15 Grudnia 2019 przez Ziemowit Porębski

[Ziemowit Porębski]

silentman tak po modyfikacji u mnie wygląda 4xtpa3118

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Ape]

Pierwszy "start" u mnie TA2022

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Ape]

Po ok 2h godzinach grania wyregulowalem PR-kami składową na wyjściu i ustawiłem na 0,00v ( było w jednym 0.18 w drugim -0.24)

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Kris_54701]

zaskoczony?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Ape]

zaskoczony?

Tak, i to bardzo pozytywnie. Jestem na etapie kompletowania sprzętu stacjonarnego, i po kilku ostatnich wtopach z różnymi klockami, w końcu mam coś, co Ładnie to gra, dosyć szczegółowo z fajną sceną muzyczną.
Jestem zadowolony jak na razie

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Kris_54701]

Szczerze zazdroszczę

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Ape]

Szczerze zazdroszczę

A to dlaczego? Z tego co wiem, miałeś taką płytkę, a teraz masz hienda lampowego

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Kris_54701]

No bo kiedyś to wszystko grało.. a teraz to nawet już mi się włączać nie chce.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Ape]

Korespondowalismy nawet na PW w tej sprawie, i poniekąd Twoja opinia zaważyła na kupnie, i nie ukrywam, potwierdziła się u mnie.



Zamiast szukać " sprzętów" szukaj muzyki...

Ja tak robię od jakiegoś czasu; filharmonia, koncerty, płyty.

W domu Słucham głównie w nausznikach.



Jak nie " wystrzelisz" za szybko z tymi AN (czytaj do marca) to chętnie przyłącze się do zamowienia, jeżeli będzie taka możliwość, a na razie spokojnie.

Za tydzień idę na

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )









Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Kris_54701]

W Sansujach grzebię. Może na jutro będzie cewka.

Rzecz w tym, że bez grzebania nie ma zabawy. Pozostaje tylko czekać....

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Ape]

W dniu 13.03.2018 o 21:33, terminus napisał:

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )



To moja wersja chińskiego kitu.

Cewki nawijałem, praktycznie z Chin jest tylko pcb.

Obok oryginalny evaluation board Tripath,

mam jeszcze EB z DC servo.









Łanie wygląda Twoja wersja, widać wyższej klasy elementy, ciekawe jak się to przekłada na brzmienie?

Czy rezystorki Dale i markowe kondensatory zmieniają coś w brzmieniu cyfrowej końcówki mocy? Robiłeś takie porównania?

Przy okazji zapytam, skąd jesteś? Bo może Szczecin lub okolice, to chętnie bym wtedy umówił się na porównania ?



Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[terminus]

Markowe elementy to raczej fanaberia dla oka, ale chciałem, aby zgadzały się z notą aplikacyjną. Porównania nie robiłem, bo druga płytka nie wytrzymała kilkukrotnej wymiany TA2022 - uszkodziłem 3 szt.

Radom.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane 12 Stycznia 2020 przez terminus
