Regulacja ramion - jeszcze jedna !

[dudivan]

Oto co odkrylem: zdjecie ramienia gramofonowego i jakas tajemnicza regulacja conical/eliptical. Prosze zwrocic uwage na cienki pret obok glownej rury ramienia, podejrzewam, ze to ramie ze zmiennym katem korekcji wkladki Takie ramiona byly stosowane w l. 60-tych, pozniej nie wiadomo czemu o nich zapomniano. Zatem korekcja jest zwiazana z tym zmiennym katem. Ktos moze napisac wiecej na ten temat ?

[obrazekLUKASZ-222688_1.jpg]

Hidden Content

Give reaction or reply to this topic to see the hidden content.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Hidden Content

Give reaction or reply to this topic to see the hidden content.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Hidden Content

Give reaction or reply to this topic to see the hidden content.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[dudivan]

Doczytalem troche w literaturze. Fachowo takie ramie nazywa sie "ramie podwojne" i ma ono zapewnic ten sam kat prowadzenia dla kazdego polozenia ramienia. Tylko do czego sa potrzebne osobne regulatory i w dodatku oddzielnie dla igiel sferycznych i eliptycznych - oto jest pytanie.

Hidden Content

Give reaction or reply to this topic to see the hidden content.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[sto??ek]

>dudivan

Chyba chodzi o to, że igle sferycznej jest "obojętnie" z jakim kątem ( oczywiście bez przesady ) w stosunku do rowka jest prowadzona, a eliptycznej nie. Przecież jeżeli elityczna nie będzie dokładnie prostopadle do rowka to nie będzie dobrze "zbierać" sygnałów. Przynajmniej nic mi innego nie przychodzi do głowy :-))

Pozdr.

Hidden Content

Give reaction or reply to this topic to see the hidden content.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[dudivan]

Sek w tym, ze ta "prostopadlosc" ma zapewniac samo ramie podwojne. Z drugiej zas strony w zwyklych ramionach takiej regulacji w ogole nie ma a tam "prostopadlosc" z zasady nie moze byc zachowana.

Hidden Content

Give reaction or reply to this topic to see the hidden content.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[sto??ek]

Może te ramię jednak nie jest takie dokładne ( te podwójne ). Ale zawsze lepiej jak regulacja jest :-))

Hidden Content

Give reaction or reply to this topic to see the hidden content.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[dudivan]

No wlasnie w tajemniczych okolicznosciach idee zarzucono. Dokladne to ono moglo byc nad podziw ale moze dochodzily za to inne problemy, moze cos z rezonansami na przyklad.

Hidden Content

Give reaction or reply to this topic to see the hidden content.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[sto??ek]

Dwie belki to nie jedna :-))

Hidden Content

Give reaction or reply to this topic to see the hidden content.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Yaxa]

witam



to ramię pochodzi z gramofonu Garrard Zero (lub 100 - funkcjonują dwie nazwy). Jest to ramię semitangencjonalne, czyli takie w którym mamy stały kąt prowadzenia igły w rowku. Mam obecnie takie "cuś" na warsztacie. Ta regulacja to nic nowego. To po prostu antyskating ustawiany osobno dla igieł sferycznych, a osobno dla igieł eliptycznych. Thorens również stosuje (stosował) taką regulację np w TP16.

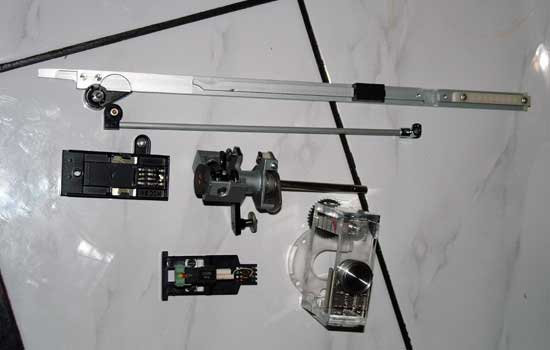

Na fotkach rozebrane ramię, bo czekam na kabelki do środka...

[obrazekLUKASZ-224071_1.jpg] [obrazekLUKASZ-224071_2.jpg]

Hidden Content

Give reaction or reply to this topic to see the hidden content.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Hidden Content

Give reaction or reply to this topic to see the hidden content.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Hidden Content

Give reaction or reply to this topic to see the hidden content.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Hidden Content

Give reaction or reply to this topic to see the hidden content.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[jozwa maryn]

Cudowna machina. Bardzo jestem ciekaw ostatecznego efektu. Jak sądzisz, to chyba ramię o ma łej masie efektywnej? Jeśli tak, to wymagać będzie igieł o większym cu.

Hidden Content

Give reaction or reply to this topic to see the hidden content.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[dudivan]

Yaxa, ale napisz dlaczego te dwa rodzaje igiel wymagaja osobnych regulatorow antyskatingu ? Ta sprawa musi byc silnie powiazana z podwojnym ramieniem, poniewaz w konwencjonalnych takich fanaberii z antiscatingiem nie ma.

Hidden Content

Give reaction or reply to this topic to see the hidden content.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[McGyver]

Nieprawda, są. U Thorensa i Duala na pewno, gdzie jeszcze nie pamiętam, niemniej wyskalowanie takie i tak jest mało użyteczne, ja ustawiam AS na pustym winylu (bez rowków).

Hidden Content

Give reaction or reply to this topic to see the hidden content.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[dudivan]

Jestes pewien, ze te firmy stosowaly podobne rozwiazanie ? Przy zwyklych ramionach ? Jakie modele ?

Hidden Content

Give reaction or reply to this topic to see the hidden content.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[McGyver]

Rozwiązania to może nie, ale wyskalowanie regulatora antyskatingu tak, jakie modele nie pamiętam, ale w przypadku Duala to nawet w badziewnych plastikach coś takiego widziałem.

Hidden Content

Give reaction or reply to this topic to see the hidden content.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[dudivan]

Zaraz, zaraz chyba mamy male nieporozumienie. Czy Tobie chodzi tylko o wyskalowanie regulacji antyskatingu, kltora uwazasz za niepotrzebna, poniewaz reguluje sie go na plycie lub na sluch, regulacji pojedynczej ? Ja pytalem o osobna regulacje dla igiel sferycznych i eliptycznych.

Hidden Content

Give reaction or reply to this topic to see the hidden content.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[McGyver]

Nie było czegoś takiego. Przecież gramofon nie wie jaką ma igłę, to wie tylko użytkownik, który ją zakładał. Na zdjęciu które zamieściłeś nie ma "osobnej podwójnej" regulacji, jest tylko podwójna skala.

Hidden Content

Give reaction or reply to this topic to see the hidden content.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[dudivan]

Regulacja, czy skala tylko - niewazne. Dlaczego musza byc inne wartosci, dlaczego "kreseczki" sie nie pokrywaja ?

Hidden Content

Give reaction or reply to this topic to see the hidden content.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Mi??]

Przecież to skala umowna nie pokazuje żadnej wartości jedna czy druga służy jedynie orientacji przy regulacji. Ja jak czytałeś w literaturze” ma ono zapewnic ten sam kat prowadzenia dla kazdego polozenia ramienia” i można dodać igieł o różnej geometrii.

Hidden Content

Give reaction or reply to this topic to see the hidden content.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[dudivan]

Ufff, juz nie mogieee !!! Dlaczego wartosc sily antiscatingu musi byc inna dla igly sferycznej a inna dla eliptycznej ? Zakladamy, ze mamy te sama wkladake w obu wykonaniach (np. warianty Denona DL-103)

Hidden Content

Give reaction or reply to this topic to see the hidden content.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Mi??]

Wcale nie misi być inna. Skalna nie pokazuje wartości siły jest niemianowana w sposób bespośredni możesz tylko szacować.

Hidden Content

Give reaction or reply to this topic to see the hidden content.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Mi??]

Nawiasy nie weszły:

Wcale nie musi być inna. Skalna nie pokazuje wartości siły (jest niemianowana) w sposób bezpośredni możesz tylko szacować.

Hidden Content

Give reaction or reply to this topic to see the hidden content.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[dudivan]

Dobra. Zostawmy tak abstrakcyjne pojecia jak skala, jej mianowanie, antiscatingi i sily. Dlaczego jest napisane "conical" i "spherical" ? Dla ozdoby ?

Hidden Content

Give reaction or reply to this topic to see the hidden content.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Mi??]

Jedynie dla wygody.

Hidden Content

Give reaction or reply to this topic to see the hidden content.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[dudivan]

Wygody czego ?

Hidden Content

Give reaction or reply to this topic to see the hidden content.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Mi??]

Może tak Ci pomogę.

Odpowiedz na pytanie;

Czy brak jakiejkolwiek skali by coś zmienił skoro i tak antyskating ustawia się na podstawie eksperymentu inaczej mówiąc metodą prób?

Hidden Content

Give reaction or reply to this topic to see the hidden content.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[dudivan]

Mis, ja o Żydach (dzien dobry !), Ty o grzybach. Kreseczki aczkolwiek zupelnie zbedne nie pokrywaja sie.

Hidden Content

Give reaction or reply to this topic to see the hidden content.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Mi??]

Można powiedzieć i co z tego.

Ale jak będę miał chwilę czasu to ci napiszę coś więcej bo ujęcie historyczne będzie potrzebne. A teraz z innej beczki wiesz jak działa antyskating sprężynowy i dlaczego jest taki fajny? Dlaczego często ma podziałki na + i na - a startowa na 0 (zero) skoro sprężynę można tylko naciągnąć? Jak się zastanowisz byś może zrozumiesz ideę działania odciągu statycznego.

Hidden Content

Give reaction or reply to this topic to see the hidden content.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[dudivan]

Punkt "zero" moze odpowiadac czesciowo naciagnietej sprezynie. Zatem na "minus" mozna ja zwolnic a na "plus" naciagnac jeszcze bardziej. Tylko tak sobie teoretyzuje. A odpowiedzi na pytanie jak nie bylo, tak nie ma.

Hidden Content

Give reaction or reply to this topic to see the hidden content.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Mi??]

Jest tylko nie chcesz jej dostrzec.

Hidden Content

Give reaction or reply to this topic to see the hidden content.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[dudivan]

Moze mam dzis zly dzien: napisz jak krowie na miedzy.

Hidden Content

Give reaction or reply to this topic to see the hidden content.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Mi??]

Spokojnie. Za parę minut napiszę.

Hidden Content

Give reaction or reply to this topic to see the hidden content.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
