Chiński DAC PCM1794 + AK4118 DAC


marcin32

Rekomendowane odpowiedzi

Dużą

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )


Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane przez Kris_54701

"A ci, którzy tańczyli, zostali uznani za szalonych przez tych, którzy nie słyszeli muzyki" — Friedrich Nietzsche

Odnośnik do komentarza
Udostępnij na innych stronach

Ja myślałem o czyms takim

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Dodam, że lamp w najbliższym czasie montował nie będę....zanim przejdę przez żonglerkę wzm.op. i kondensatorami to trochę czasu minie :).

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Odnośnik do komentarza
Udostępnij na innych stronach

Mam na zbyciu najlepszy komplet opków do tego DACa. Jak coś to ja priv proszę.

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

"A ci, którzy tańczyli, zostali uznani za szalonych przez tych, którzy nie słyszeli muzyki" — Friedrich Nietzsche

Odnośnik do komentarza
Udostępnij na innych stronach

  • 2 tygodnie później...

Witam szanownych posiadaczy daca, jak w temacie. Właśnie oczekuję na zamówioną przesyłkę od skośnookich. Mam pewną wątpliwość, co do transportu danych do urządzenia. Mianowicie, swojego czasu, zakupiłem kartę dźwiękową opartą na układzie envy24 (Icensemble). W komputerze posiadałem 8-kanałowy realtek (nie pamiętam symbolu, ale to raczej nieistotne). Podłączenie tych układów do daca w su-v90d przez toslink dawało zgoła odmienne rezultaty. Realtek grał ciemno, muliście, envy24 dość jasno. W każdym bądź razie różnica była wyraźna, a teoretycznie nie powinno być żadnej, bo to tylko dane cyfrowe? Czy jest więc możliwość przesłania danych do złącza cyfrowego karty dźwiękowej w postaci "bit perfect"? Jeśli nie, to czy zakup konwertera usb/spdif opartego na dac'ach cs lub pcm (doughter cards) ma jakikolwiek sens, jeśli przyjmiemy, że te wprowadzą do toru swoje zniekształcenia, bo inaczej trudno to zjawisko nazwać? Wg moich przemyśleń, sensowne może być jedynie użycie urządzeń usb2spdif zbudowanych na xmos, bo są to (wg mojego wyobrażenia) jedynie konwertery formatu sygnału. Oczywiście, zdaję sobie sprawę z istnienia jitterów, ale ciężko mi uwierzyć w tak ogromną różnicę w brzmieniu tej samej ścieżki dźwiękowej bez żadnych resampli, gdyby dane miały być jedynie pobrane od aplikacji i wstrzyknięte do transmitera optycznego. Czy ktoś może rozwiać moje wątpliwości w tej materii?

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Odnośnik do komentarza
Udostępnij na innych stronach

Rozwiać

Czy ktoś może rozwiać moje wątpliwości w tej materii?

nie bo temat budzi kontrowersje i zwykle zaczyna się przepychanka.



Potwierdzam natomiast że różnice są duże, Mam tak samo na tym DAC-u. Ze wszystkich konfiguracji (xmos nie miałem) gram z konwertera USb .3lite

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Odnośnik do komentarza
Udostępnij na innych stronach

Czy ciemno, czy jasno,

Płynie muza przez miasto...

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

"A ci, którzy tańczyli, zostali uznani za szalonych przez tych, którzy nie słyszeli muzyki" — Friedrich Nietzsche

Odnośnik do komentarza
Udostępnij na innych stronach

  • 1 miesiąc temu...

Mam pytanie nieco z innej beczki niż brzmienie.

Chciałbym wprowadzić dwie modyfikacje.

1. Ustawienie standardowo innego wejścia zaraz po włączeniu zasilania. Najlepiej jak by to

był przełącznik 3 pozycyjny  i aktywne wejście było by zgodnie z jego aktualnym położeniem.

2. Regulacja( automatyczna) świecenia wyświetlacza tak żeby ściemniał się gdy w pomieszczeniu jest ciemno a rozjaśniał jak jest jasno.

Proszę o jakieś wskazówki. :-)

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Odnośnik do komentarza
Udostępnij na innych stronach

Mam do sprzedania nowy (zafoliowany) komplet elementów do budowy tego DACa (bez transformatorów - do kupienia w PL) :

- płytka DACa

Assembled PCM1794 + AK4118 DAC Decoding Soft Control Board Without USB CARD

- obudowa aluminiowa (oryginalna do tego DACa)

Full Aluminium DAC Chassis Enclosure Case for PCM1794 AK4118 DAC decoder

- płytka konwertera USB XMOS

XMOS U8 Subcard Daughter USB Card Board Supports DSD 24Bit 192K for Amplifier

Całość : 399 zł + kp

info na priv

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Odnośnik do komentarza
Udostępnij na innych stronach

W dniu 18.11.2018 o 16:16, kunster napisał:

Witam szanownych posiadaczy daca, jak w temacie. Właśnie oczekuję na zamówioną przesyłkę od skośnookich. Mam pewną wątpliwość, co do transportu danych do urządzenia. Mianowicie, swojego czasu, zakupiłem kartę dźwiękową opartą na układzie envy24 (Icensemble). W komputerze posiadałem 8-kanałowy realtek (nie pamiętam symbolu, ale to raczej nieistotne). Podłączenie tych układów do daca w su-v90d przez toslink dawało zgoła odmienne rezultaty. Realtek grał ciemno, muliście, envy24 dość jasno. W każdym bądź razie różnica była wyraźna, a teoretycznie nie powinno być żadnej, bo to tylko dane cyfrowe? Czy jest więc możliwość przesłania danych do złącza cyfrowego karty dźwiękowej w postaci "bit perfect"? Jeśli nie, to czy zakup konwertera usb/spdif opartego na dac'ach cs lub pcm (doughter cards) ma jakikolwiek sens, jeśli przyjmiemy, że te wprowadzą do toru swoje zniekształcenia, bo inaczej trudno to zjawisko nazwać? Wg moich przemyśleń, sensowne może być jedynie użycie urządzeń usb2spdif zbudowanych na xmos, bo są to (wg mojego wyobrażenia) jedynie konwertery formatu sygnału. Oczywiście, zdaję sobie sprawę z istnienia jitterów, ale ciężko mi uwierzyć w tak ogromną różnicę w brzmieniu tej samej ścieżki dźwiękowej bez żadnych resampli, gdyby dane miały być jedynie pobrane od aplikacji i wstrzyknięte do transmitera optycznego. Czy ktoś może rozwiać moje wątpliwości w tej materii?

Xmos jak najbardziej ale jeżeli jest taka możliwość to przez i2s z pominięciem odbiornika.

Wszystkie sygnały cyfrowe mają zeszyty takt zegara i to on głównie wpływa na jakość.

Warto zwrócić uwagę którym zegaram traktowana jest kość. Czy np. odzyskanym z sygnału spdif czy z PLL czy bezpośrednio z zegara.

Generalnie ciemniej grają gorzej taktowane układy.

Jaśniejszy dźwięk to lepiej kontrolowany bas który nie wylewa się poza swój obrys, oczywiście w aspekcie zegara.

Dobre rezultaty daje taktowanie np.amanero i kości dac czy upsamplera tym samym dobrym zegarem.

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Acccuphase

Odnośnik do komentarza
Udostępnij na innych stronach

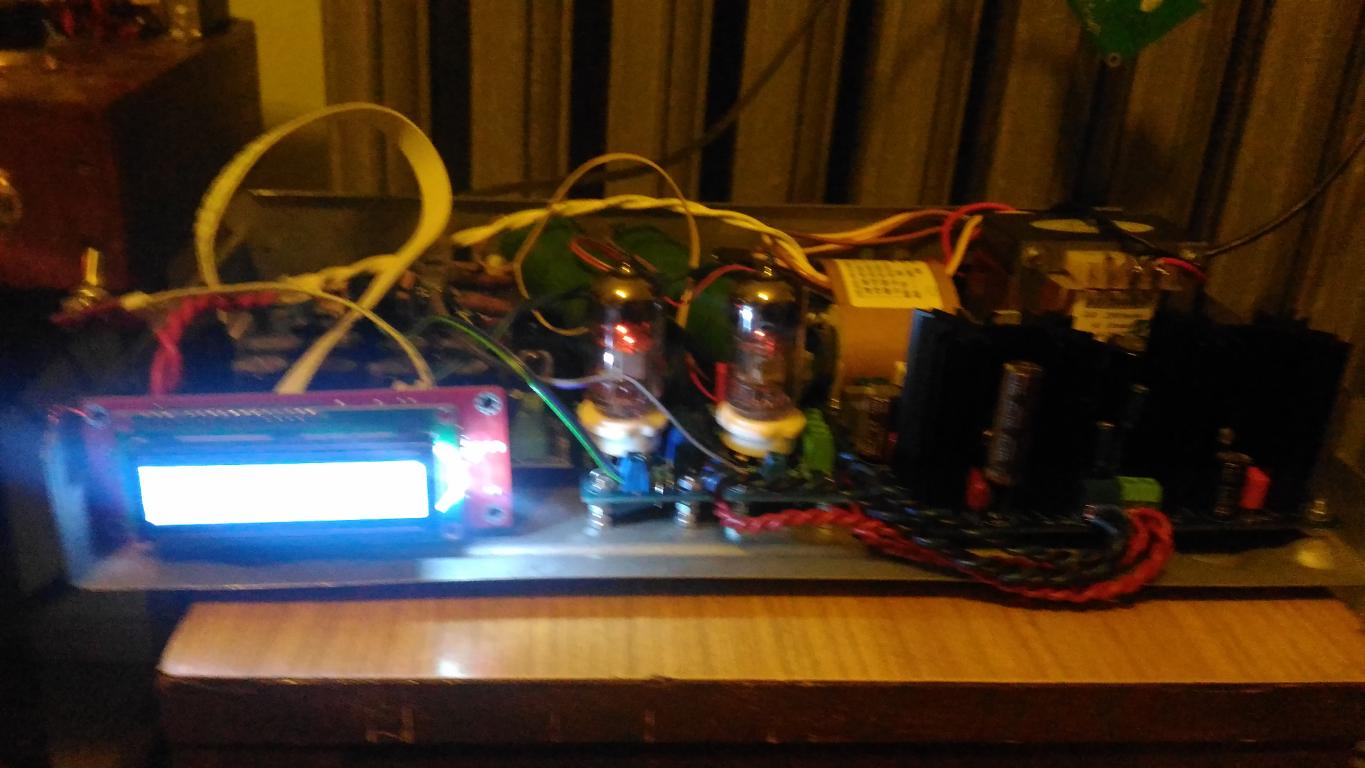

Kochani, można zlampizować tego daca lampkami C3m (te mam) lub C3g? Mam dwie sztuki, ponoć są to lampy nietuzinkowe, i nie chodzi mi tylko o napięcie zasilania żarników.

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Odnośnik do komentarza
Udostępnij na innych stronach

26 minut temu, wkizet napisał:

Kochani, można zlampizować tego daca lampkami C3m (te mam) lub C3g? Mam dwie sztuki, ponoć są to lampy nietuzinkowe, i nie chodzi mi tylko o napięcie zasilania żarników.

Pewnie istnieje taka możliwość.A jak z konwersją I/V i symetryzacją?

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Acccuphase

Odnośnik do komentarza
Udostępnij na innych stronach

17 godzin temu, Barthuss napisał:

Mam do sprzedania nowy (zafoliowany) komplet elementów do budowy tego DACa (bez transformatorów - do kupienia w PL) :

- płytka DACa

Assembled PCM1794 + AK4118 DAC Decoding Soft Control Board Without USB CARD

- obudowa aluminiowa (oryginalna do tego DACa)

Full Aluminium DAC Chassis Enclosure Case for PCM1794 AK4118 DAC decoder

- płytka konwertera USB XMOS

XMOS U8 Subcard Daughter USB Card Board Supports DSD 24Bit 192K for Amplifier

Całość : 399 zł + kp

info na priv

SPRZEDANE.

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Odnośnik do komentarza
Udostępnij na innych stronach

12 godzin temu, krzysieks_2007 napisał:

Pewnie istnieje taka możliwość.A jak z konwersją I/V i symetryzacją?

Zdecydowana większość układów lampizujących jest jako SRPP. Wykorzystanie pentod do tego celu znikome.

C3m jest pentodą idealnie nadającą się do audio, ma wysokie wzmocnienie przy niskich zniekształceniach.

Zastanawiam się zatem, czy można byłoby to wykorzystać i zastosować jako pentodę (schemat przykładowy poniżej) z rezystorem konwersji pomiędzy siatką a masą, wykorzystując odpowiednie wyjście z daca. Jaka wartość rezystora konwersji? Też okolice 100R?

A może tryb triodowy ze schematu załączonego w pdf-ie?



Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Odnośnik do komentarza
Udostępnij na innych stronach

wkizet, możesz spróbować też innych lamp , z bardzo dużym wzmocnieniem a jak najmniejszym rezystorem konwersji.

Z tego co "studiowałem" zagraniczne strony o Audio, to  ta kość dzięki wysokiemu poziomowi wyjścia prądowego może zagrać bardzo fajnie z rezystorem konwersji na poziomie 20-30ohm.

coś do poczytania,także schemat aktywnej konwersji

Jak nie ma ktoś konta to niech się zarejestruje, wtedy odrazu pojawiają się schemty, obrazki i zalaczniki  :

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )



Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Odnośnik do komentarza
Udostępnij na innych stronach

  • 2 tygodnie później...

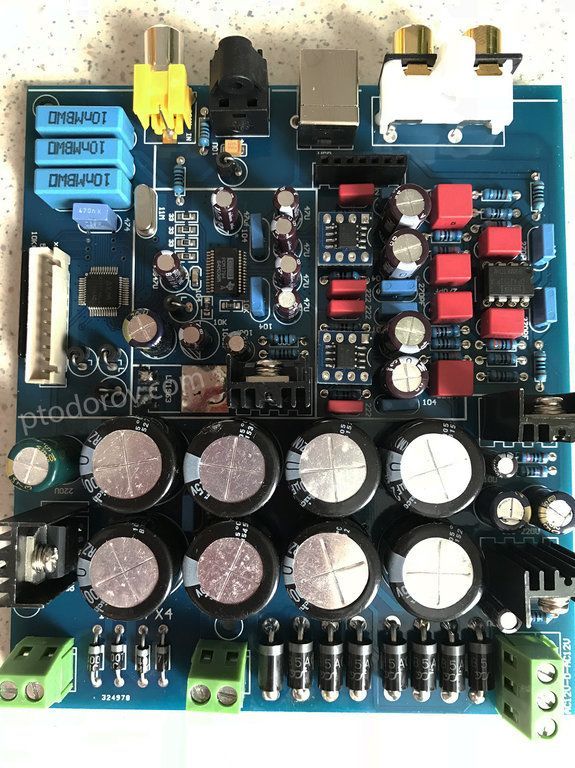

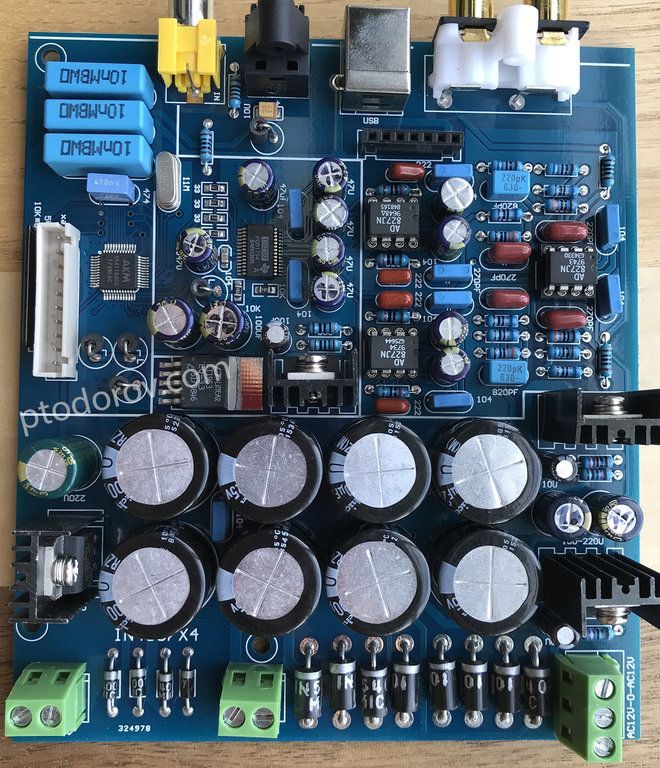

Hello fellow Chinese PCM1794 DAC modders. Sorry for writing in English but I am not from Poland. Your topic was one of my main sources of information for this DAC board after I received it from Aliexpress. Attached is my board before and after the mods. The list of the mods is the following:

1. Change all big diodes in the rectifier bridge to SB5A0 fast recovery diodes because the old ones were standard Chinese diodes with shady letters on them.

2. I checked all resistor values according to the posted somewhere in this topic schematic with OPA1611(single version of OPA1612) and found out that the 8200pF capacitors were actually 220pF(marked on board as 820pF) and the 2700pF were actually 270pF(marked on board as 270pF). Resistor values were right according to this schematic.

Changed those capacitors to Wima FKS2 capacitors with the right values and also changed the 2200pF metallized film capacitors in the feedback of the I/V stage with same value Wima FKS2.

3. Changed all electrolytic capacitors to Nichicon UPS which are low impedance, high temp range capacitors suitable for PSU usage. Some of the capacitors were 47uF instead of the 10uF according to the PCM1794 datasheet.

4. The final thing to do was change two of the AD827(probably fake) to two OPA1612 opamps in the I/V stage and change the third AD827 in the differential to single convertor stage to OPA2132.

I will now let the board burn in and I will share my listening impressions. More detailed info and pictures are published in my blog:

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )



Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane przez ptodorov
Odnośnik do komentarza
Udostępnij na innych stronach

21 godzin temu, ptodorov napisał:

will now let the board burn in and I will share my listening impressions. More detailed info and pictures are published in my blog:

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

I got the best sound by entering a signal from USB (3lite USB Audio)
or (usb xmos xu208)

A big change was the addition of Discrete Operational Amplifier https://staccatoaudio.com/offer/
2 x OPA1612 + 1x Staccato

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Odnośnik do komentarza
Udostępnij na innych stronach

20 godzin temu, marcin32 napisał:

I got the best sound by entering a signal from USB (3lite USB Audio)
or (usb xmos xu208)

A big change was the addition of Discrete Operational Amplifier https://staccatoaudio.com/offer/
2 x OPA1612 + 1x Staccato

You are right, my current setup is Raspberry Pi 3 with Volumio >USB> jlsounds.com XMOS, which includes full galvanic isolation and reclock with a separate PSU >S/PDIF> PCM1794 board. I will post pictures of the whole setup later.

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Odnośnik do komentarza
Udostępnij na innych stronach

A very good step is to insert 3x opa1612. It gives a more natural sound with better depth. I got the biggest change for good by means of an external analog part on the 6n2p-ew SRPP lamp.

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

"A ci, którzy tańczyli, zostali uznani za szalonych przez tych, którzy nie słyszeli muzyki" — Friedrich Nietzsche

Odnośnik do komentarza
Udostępnij na innych stronach

Thanks for the suggestion Kris, I will first replace the LM317/337 regulators for the analog +5V/+15V and -15V with DIY discrete regulators with some insane PSRR numbers designed by a Bulgarian colleague. I will post info about the discrete regulators after I'm done with implementing them!

The good thing is that the whole streamer/DAC costed less than 250$ including the trafos, raspberry, xmos, memory card, DAC board and all the components for the upgrade. It allows me to listen to music from online streaming services such as Spotify and Tidal, USB SSD and I can still switch to the toslink coming from my TV with one click and use the DAC for Xbox(pass-through) and Netflix.

Current setup in a temporary enclosure:

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Odnośnik do komentarza
Udostępnij na innych stronach

W dniu 29.08.2018 o 08:47, Pygar napisał:

Najlepsza z najtańszych, na ten moment to ta wersja na dużym PCB z podwójnym daciem.

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

...

Pozdrawiam

Pygar

Witam,

Ponieważ z lutowaniem kiepsko mi idzie i z samodzielnym modowaniem miałbym problem, to kupiłem wersję polecaną przez Pygara.

Pytanie laika - czy na tę płytkę można jakoś wejść bezpośrednio z sygnałem I2S? Jeżeli się da, to czy w takim wypadku pracować będzie w trybie Master, czy Slave (skoro ma własny kwarc, to chyba Master?)?

Pozdrawiam,

Krzysiek

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Odnośnik do komentarza
Udostępnij na innych stronach

W dniu 24.01.2019 o 09:50, kris_jag napisał:

Witam,

Ponieważ z lutowaniem kiepsko mi idzie i z samodzielnym modowaniem miałbym problem, to kupiłem wersję polecaną przez Pygara.

Pytanie laika - czy na tę płytkę można jakoś wejść bezpośrednio z sygnałem I2S? Jeżeli się da, to czy w takim wypadku pracować będzie w trybie Master, czy Slave (skoro ma własny kwarc, to chyba Master?)?

Pozdrawiam,

Krzysiek

Cześć, czy ten DAC ma w komplecie kable do podłączenia ze sobą wszystkich płytek i wyświetlacza?

Pozdrawiam, Marek



Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Odnośnik do komentarza
Udostępnij na innych stronach

Skośni Majfriendsi zazwyczaj dodają kabelki, ale może też zdarzyć się wyjątek. Warto porównać z innymi aukcjami, bo producent tego raczej jest jeden.

Pcm1794 nie ma wejścia i2s, więc jedynie konwerter do do spdif jest potrzebny.

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

"A ci, którzy tańczyli, zostali uznani za szalonych przez tych, którzy nie słyszeli muzyki" — Friedrich Nietzsche

Odnośnik do komentarza
Udostępnij na innych stronach

59 minut temu, Kris_54701 napisał:

Pcm1794 nie ma wejścia i2s, więc jedynie konwerter do do spdif jest potrzebny.

jak nie ma jak ma, zajrzałem nawet do swojego DACa i jak było tak jest :)

i powiem Ci w sekrecie, że po i2s gra najlepiej

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane przez justinet
Odnośnik do komentarza
Udostępnij na innych stronach

12 minut temu, justinet napisał:

jak nie ma jak ma, zajrzałem nawet do swojego DACa i jak było tak jest :)

i powiem Ci w sekrecie, że po i2s gra najlepiej

Tak  kiedyś ktoś o tym pisał w poprzednim wątku.

Ale jeśli byłbyś uprzejmy zrobić fotkę i pokazał dokładnie jak to zrobić było by miło

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Odnośnik do komentarza
Udostępnij na innych stronach

Ręce mi się trzęsą na widok tego układu, ale z chęcią spróbuję tam coś dokleić.

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

"A ci, którzy tańczyli, zostali uznani za szalonych przez tych, którzy nie słyszeli muzyki" — Friedrich Nietzsche

Odnośnik do komentarza
Udostępnij na innych stronach

2 godziny temu, mdabro napisał:

Cześć, czy ten DAC ma w komplecie kable do podłączenia ze sobą wszystkich płytek i wyświetlacza?

Pozdrawiam, Marek



Tak, jest komplet przewodów pomiędzy poszczególnymi elementami.

Godzinę temu, justinet napisał:

jak nie ma jak ma, zajrzałem nawet do swojego DACa i jak było tak jest :)

i powiem Ci w sekrecie, że po i2s gra najlepiej

Prośba, jakbyś mógł podać więcej szczegółów, gdzie się można wpiąć, może właśnie jakąś fotkę? Czy wtedy DAC działa jako Master (i po i2s nie potrzebuje sygnału zegara)?

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Odnośnik do komentarza
Udostępnij na innych stronach

54 minuty temu, marcin32 napisał:

Ale jeśli byłbyś uprzejmy zrobić fotkę i pokazał dokładnie jak to zrobić było by miło



2 godziny temu, Kris_54701 napisał:

Skośni Majfriendsi zazwyczaj dodają kabelki, ale może też zdarzyć się wyjątek. Warto porównać z innymi aukcjami, bo producent tego raczej jest jeden.

Pcm1794 nie ma wejścia i2s, więc jedynie konwerter do do spdif jest potrzebny.

chyba się nie zrozumieliśmy :) odpowiedziałem dokładnie na stwierdzenie, że pcm1794 nie ma wejścia i2s. W przypadku Waszej płytki jest to trudne, bo musiałbyś wlutować się cienkimi drucikami bezpośrednio do pcma, było o tym w wątku "kto może wykonać analogówkę lampową do dual pcm1794 ak4118" Teraz mam inną " jedynie słuszną płytkę" ;) a wygląda tak:






Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Odnośnik do komentarza
Udostępnij na innych stronach

Jak mnie wzrok nie myli, to wszystkie cztery piny czyli 4,5,6 i 7 mają wyprowadzone ścieżki na rezystory SMD, a to już nie jest taki front nie do zdobycia.

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

"A ci, którzy tańczyli, zostali uznani za szalonych przez tych, którzy nie słyszeli muzyki" — Friedrich Nietzsche

Odnośnik do komentarza
Udostępnij na innych stronach

Panowie,  jest sobie DAC, taki jak w temacie, tyle ze 2x pcm1794a i z wyjsciami XLR. To jest xiang sheng dac-05a. Zauwazylem ostatnio pogorszenie grania - gra jak fioo d03k taishan, ktorego mam, a moze i gorzej... Zwrocilo moja uwage duze wychelenie membrany bez sygnalu, wiec pomyslalem, ze sie prady na wzmacniaczu rozjechaly, ale okazalo sie, ze z DACa idzie skladowa stala na poziomie 20-30mV.

Jak go obadac? Gdzie szukac przyczyny? Podejrzewam, ze skladowa stala to tylko maly element problemu, bo na malych poziomach glosnosci jest rowniez slabo z jakoscia.



pozdrawiam,

hubert



Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Odnośnik do komentarza
Udostępnij na innych stronach

-> Hubert

Na początku sprawdź zasilanie symetryczne dla WO. Jeśli ok, to stawiam na uwalone WO, lub kiepski styk w gniazdach WO.

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Odnośnik do komentarza
Udostępnij na innych stronach

  • Pokaż nowe odpowiedzi
  • Dołącz do dyskusji

    Możesz dodać zawartość już teraz a zarejestrować się później. Jeśli posiadasz już konto, zaloguj się aby dodać zawartość za jego pomocą.
    Uwaga: Twój wpis zanim będzie widoczny, będzie wymagał zatwierdzenia moderatora.

    Gość
    Dodaj odpowiedź do tematu...

    ×   Wklejono zawartość z formatowaniem.   Przywróć formatowanie

      Dozwolonych jest tylko 75 emoji.

    ×   Odnośnik został automatycznie osadzony.   Przywróć wyświetlanie jako odnośnik

    ×   Przywrócono poprzednią zawartość.   Wyczyść edytor

    ×   Nie możesz bezpośrednio wkleić grafiki. Dodaj lub załącz grafiki z adresu URL.



    • Ostatnio przeglądający   0 użytkowników

      • Brak zarejestrowanych użytkowników przeglądających tę stronę.
    • House of Marley Positive Vibration Frequency Rasta

      Patrząc na to, co lada moment zacznie wyprawiać się za oknem aż chciałoby się zanucić za nieodżałowanym Markiem Grechutą chociażby fragment niezwykle będącego na czasie utworu „Wiosna – ach to ty”. Dlatego też powoli, acz konsekwentnie warto przygotować się na prawdziwy wybuch zieleni a tym samym niemożność wysiedzenia w czterech „betonowych” ścianach. Jak to jednak w życiu bywa jeszcze się taki nie urodził, co … więc doskonale zdaję sobie sprawę, iż nie dla wszystkich pierwszy świergot ptaków j

      Fr@ntz
      Fr@ntz
      Słuchawki

      Czy płyty CD cieszą się jeszcze odpowiednią popularnością?

      W dzisiejszych czasach, ludzie coraz więcej rzeczy chętniej robią online. Odchodzi się od klasycznych rozwiązań, na rzecz nowatorskich rozwiązań. Ten stan rzeczy dotknął również branżę muzyczną. Normą jest, że artysta wydając nowy album, wypuszcza go również w wersji fizycznej, najczęściej w postaci płyt CD, które można zakupić w wielu sklepach. W opozycji do takich zakupów stoi oczywiście internet i rozmaite serwisy streamingowe, takie jak YouTube, czy Spotify. Warto się zastanowić czy, a jeśli

      audiostereo.pl
      audiostereo.pl
      Muzyka 26

      Marantz Cinema 30

      Choć z pewnością większość śledzących dział recenzencki czytelników zdążyła przyzwyczaić się do tego, że kino domowe gości u nas nad wyraz sporadycznie, to o ile tylko światło dzienne ujrzy coś ciekawego, to czysto okazjonalnie takowym rodzynkiem potrafimy się zainteresować. Oczywiście nie zawsze jest to klasyczny, przeprowadzany w zaciszu domowych czterech kątów test, jak m.in. w przypadku budżetowego, acz bezapelacyjnie wartego uwagi i po prostu świetnego Denona AVR-S770H, lecz również nieco m

      Fr@ntz
      Fr@ntz
      Systemy

      Indiana Line Diva 5

      Śmiem twierdzić, ze nikogo mającego choćby blade pojęcie o tym, co dzieję się wokół, jak wygląda rynek mieszkaniowy uświadamiać nie trzeba. Po prostu jest drogo, podobno będzie jeszcze drożej i tanio, to już było i nie wróci, a skoro jest drogo, to do łask wracają mieszkania o metrażach zgodnych z założeniami speców z lat 50-70 minionego tysiąclecia. Znaczy się znów aktualnym staje się powiedzenie „ciasne ale własne”. Dlatego też logicznym wydaje się popularność wszelkich rozwiązań możliwie komp

      Fr@ntz
      Fr@ntz
      Kolumny

      Bilety | DŻEM koncert urodzinowy| Koncert

      O wydarzeniu Kup bilet na koncert jednego z najważniejszych polskich zespołów bluesowych - zespołu Dżem! Grupa świętuje 40-lecie działalności, w związku z czym na koncertach na pewno nie zabraknie dobrze znanych przebojów, takich jak Wehikuł czasu, Whisky, Czerwony jak cegła czy Sen o Victorii. Dżem bilety na jubileuszowe koncerty już dostępne! O zespole Dżem Połączyli rocka, bluesa, reggae, country. Nagrali piosenki, które uwielbiają zarówno koneserzy, jak i niedzielni słuchacze

      AudioNews
      AudioNews
      Newsy
    ×
    ×
    • Dodaj nową pozycję...


    Wykryto oprogramowanie blokujące typu AdBlock!


    Nasza strona utrzymuje się dzięki wyświetlanym reklamom.
    Reklamy są związane tematycznie ze stroną i nie są uciążliwe.

    Nie przeszkadzają podczas czytania oraz nie wymagają dodatkowych akcji aby je zamykać.



    Prosimy wyłącz rozszerzenie AdBlock lub oprogramowanie blokujące, podczas przeglądania strony.

    Zarejestrowani użytkownicy + mogą wyłączyć ten komunikat.
