Chiński DAC PCM1794 + AK4118 DAC

marcin32

By marcin32 ,
in DIY

 Share
Go to topic listing
  • Pokaż nowe odpowiedzi

    • Recommended Posts

    rysiu126 Explorer

    rysiu126

    Posted
    Posted

    Taka płytka może być bardzo przydatna a zarazem pożyteczna,  jestem za 😉

    Hidden Content

      Give reaction or reply to this topic to see the hidden content.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    dataOK:
    TopicOK: 0
    ---
    Flaga: 1

    Like Like ×
    Link to comment
    Share on other sites
    newpeter Explorer

    newpeter

    Posted
    Posted
    W dniu 17.08.2021 o 13:38, rysiu126 napisał:

    Z podstawowym zasilaniem na Ams było to ciemne granie z mało dokładną górą po wymianie zasilania części cyfrowej na dyskretne regulatory v8.2 i 2.2 dla analogu, które wypadły tu najlepiej z pozostałych , ładnie otworzyła się góra.

    Jakie wartości napięć podajesz na regulatory ?

    Hidden Content

      Give reaction or reply to this topic to see the hidden content.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    dataOK:
    TopicOK: 0
    ---
    Flaga: 1

    Like Like ×
    Link to comment
    Share on other sites
    rysiu126 Explorer

    rysiu126

    Posted
    Posted

    6v i 12v ale wystarczy 2v więcej podać.

    Hidden Content

      Give reaction or reply to this topic to see the hidden content.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    dataOK:
    TopicOK: 0
    ---
    Flaga: 1

    Like Like ×
    Link to comment
    Share on other sites
    • 2 weeks later...
    Krym Contributor

    Krym

    Posted
    Posted

    Słucham sobie od dłuższego czasu tytułowego daczka,jest jak za tę pieniądze wyśmienicie.

    Wiem co mnie jeszcze męczy,w odsłuchach.Jutro dojdzie 3 sztuka  opa1216 ,wymieniam zamiast 2132.

    Postanowiłem dać sobie dłuższą chwilę na każdą modyfikacje.

    Stabilizatory,Diody ,Silver Mica 8.2 nF,Kwarc, Modół USB po i2c,Selektor wejść i2c.

    Ps.Wiecie może kiedy Spotify ruszy z "FLAC".





    Hidden Content

      Give reaction or reply to this topic to see the hidden content.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    dataOK:
    TopicOK: 0
    ---
    Flaga: 1

    Like Like ×
    Link to comment
    Share on other sites
    • 2 weeks later...
    pingwing Explorer

    pingwing

    Posted
    Posted

    Pytam jeszcze raz, bo nikt nie odpisał poprzednio.



    W DACu z tytułu wątku gdy wybrane wejście cyfrowe nie jest zsynchronizowane (czyli DAC nie dostaje na wejściu sygnału cyfrowego) na wyjściu pojawiają się dosyć ciche losowe trzaski. Ma ktoś pomysł jak się ich pozbyć? Też macie taką sytuację?

    Zna ewentualnie ktoś może urządzenie, które będzie zawsze emitowało sygnał SPDIF (najlepiej optyczne, ale coaxial też wchodzi w grę)? Czyli taki jakby przedłużacz / konducjoner SPDIF, który daje to co na wejściu na wyjściu, ale przy braku wejścia dalej daje pusty sygnał na wyjście. Myślę też o jakimś prostym konwerterze TOSLINK na COAX SPDIF, ale to tylko, jeżeli nie uda się naprawić przypadłości w samym DACu.



    Jakieś pomysły?

    Hidden Content

      Give reaction or reply to this topic to see the hidden content.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    dataOK:
    TopicOK: 0
    ---
    Flaga: 1

    Like Like ×
    Link to comment
    Share on other sites
    Daniel_68412 Community Regular

    Daniel_68412

    Posted
    Posted
    11 minut temu, pingwing napisał:

    Jakieś pomysły?

    a to nie jest przypadkiem tak, że jak dac jest wyłączony (bo nie ma sygnału) to Ci pre/integra zbiera zakłócenia po prostu i robi za antene? Co jest za dac? Coś DIY może?

    Hidden Content

      Give reaction or reply to this topic to see the hidden content.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    dataOK:
    TopicOK: 0
    ---
    Flaga: 1

    Like Like ×
    Link to comment
    Share on other sites
    McGyver Mentor

    McGyver

    Posted
    Posted
    Godzinę temu, pingwing napisał:

    Jakieś pomysły?

    Na pinach 36 i37 układu AK4118 pojawia się stan wysoki podczas braku sygnału na wejściu. Podanie stanu wysokiego na pin10 układu PCM1794 powoduje wprowadzenie go w stan "mute".

    Hidden Content

      Give reaction or reply to this topic to see the hidden content.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    dataOK:
    TopicOK: 0
    ---
    Flaga: 1

    Like Like ×
    Link to comment
    Share on other sites
    pingwing Explorer

    pingwing

    Posted
    Posted
    39 minut temu, McGyver napisał:

    Na pinach 36 i37 układu AK4118 pojawia się stan wysoki podczas braku sygnału na wejściu. Podanie stanu wysokiego na pin10 układu PCM1794 powoduje wprowadzenie go w stan "mute".

    Czyli kawałek cienkiego kabelka pomiędzy tymi dwoma punktami? Jakiś rezystor po drodze na wszelki wypadek?

    Hidden Content

      Give reaction or reply to this topic to see the hidden content.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    dataOK:
    TopicOK: 0
    ---
    Flaga: 1

    Like Like ×
    Link to comment
    Share on other sites
    McGyver Mentor

    McGyver

    Posted
    Posted
    2 minuty temu, pingwing napisał:

    Czyli kawałek cienkiego kabelka pomiędzy tymi dwoma punktami? Jakiś rezystor po drodze na wszelki wypadek?

    Ja bym dał jakiś rezystor po drodze.
    A potem pulldown tak powiedzmy 47k do gleby.

    Hidden Content

      Give reaction or reply to this topic to see the hidden content.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    dataOK:
    TopicOK: 0
    ---
    Flaga: 1

    Like Like ×
    Link to comment
    Share on other sites
    pingwing Explorer

    pingwing

    Posted
    Posted
    37 minut temu, McGyver napisał:

    Ja bym dał jakiś rezystor po drodze.
    A potem pulldown tak powiedzmy 47k do gleby.

    rezystor szeregowy 22Ohm i pulldown 47k do jakiejkolwiek bliskiej masy, tak?

    Hidden Content

      Give reaction or reply to this topic to see the hidden content.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    dataOK:
    TopicOK: 0
    ---
    Flaga: 1

    Like Like ×
    Link to comment
    Share on other sites
    Krym Contributor

    Krym

    Posted
    Posted

    U  mnie także pyka  bez braku sygnału na coax.

    Można  zdięcie tej modyfikacji.Jak się wam polutowało.

    Hidden Content

      Give reaction or reply to this topic to see the hidden content.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    dataOK:
    TopicOK: 0
    ---
    Flaga: 1

    Like Like ×
    Link to comment
    Share on other sites
    McGyver Mentor

    McGyver

    Posted
    Posted

    Ja tego nie lutowałem więc nie pokażę foto.

    Hidden Content

      Give reaction or reply to this topic to see the hidden content.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    dataOK:
    TopicOK: 0
    ---
    Flaga: 1

    Like Like ×
    Link to comment
    Share on other sites
    • 4 weeks later...
    pingwing Explorer

    pingwing

    Posted
    Posted

    Ja jestem w trakcie przeprowadzki, więc na razie pięknie dziękuję @McGyverza pomoc i zaraportuję za może miesiąc/dwa czy pomogło i jak to zrobić.

    Hidden Content

      Give reaction or reply to this topic to see the hidden content.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    dataOK:
    TopicOK: 0
    ---
    Flaga: 1

    Like Like ×
    Link to comment
    Share on other sites
    • 2 weeks later...
    rysiu126 Explorer

    rysiu126

    Posted
    Posted

    U mnie pcm testowany jest z różnymi analogami czyli:

    WK-WA z e88cc Philips sq i 6n30p , lub ecc82 Philips Jan i punkty pracy ustawione  jak w Conrad Jonson niby dobrze ale zatraca detale co da się zauważyć w bezpośrednich porównaniach. Ten układ lepiej mi pasował jako preamp.

    WK przerobiony z WK-WA i jedna tylko 6n30p - bardzo ciekawy wynik i brzmienie lecz trochę za małe wzmocnienie. Może by tak WK-WK :)

    Hybryda od muzga z lampą ecc81 GE pozwoliła na zejście z rezystorem konwersji do 46R  i to dało zdecydowanie największy progres , powrotu nie ma do 100R i słychać jak mocno to wpływa na same parametry przetwornika. W ten sposób zmniejszył się wybór lampowej analogówki do tego daca. Została hybryda lub wk-wk  z 6n30p ale to już tanio nie będzie 😊.

    Hidden Content

      Give reaction or reply to this topic to see the hidden content.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )



    Hidden Content

      Give reaction or reply to this topic to see the hidden content.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Hidden Content

      Give reaction or reply to this topic to see the hidden content.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Hidden Content

      Give reaction or reply to this topic to see the hidden content.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Hidden Content

      Give reaction or reply to this topic to see the hidden content.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    dataOK:
    TopicOK: 0
    ---
    Flaga: 1

    • Like 2
    Like Like ×
    Link to comment
    Share on other sites
    kopik99 Explorer

    kopik99

    Posted
    Posted

    Próbowałeś rezystorów mniejszych niż 46R ?

    Hidden Content

      Give reaction or reply to this topic to see the hidden content.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    dataOK:
    TopicOK: 0
    ---
    Flaga: 1

    Like Like ×
    Link to comment
    Share on other sites
    rysiu126 Explorer

    rysiu126

    Posted
    Posted

    Jeszcze nie, chce sprawdzić 22R .

    Hidden Content

      Give reaction or reply to this topic to see the hidden content.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    dataOK:
    TopicOK: 0
    ---
    Flaga: 1

    Like Like ×
    Link to comment
    Share on other sites
    thomas_XLR Explorer

    thomas_XLR

    Posted
    Posted (edited)
    W dniu 20.10.2021 o 19:19, rysiu126 napisał:

    Została hybryda

    Kolego Rysiu 126

    Obstawiam , że w twoim przypadku zwycięży hybryda po tym jak zachwalałeś i sprawdziłeś u siebie na lampach 6N30P-EH rozwiązanie kolegi Borysgo2 o nazwie "LM-Fet hybrydowy wzmacniacz audio".  Finał "pogodni za króliczkiem HiEnd-u" wyczuwam "tuż, tuż za rogiem" z szczęśliwym  Happy End-em !Snoop Dogg Dancing GIF by Romy

    Hidden Content

      Give reaction or reply to this topic to see the hidden content.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edited by thomas_XLR

    dataOK:
    TopicOK: 0
    ---
    Flaga: 1

    Like Like ×
    Link to comment
    Share on other sites
    • 2 months later...
    kopik99 Explorer

    kopik99

    Posted
    Posted (edited)

    Uruchomiłem dzisiaj swój streamer.

    I mam problem.

    Płytka Ciry PCM 1974 podłączona do Mu Follovera Konrada.

    I2S biorę z nakładki Hifiberry Digi+ Pro.

    Mam trzaski pomiędzy utworami .

    Wygasają jak muzyka zaczyna grać.

    W momencie utworu w którym brakuje dźwięku tych trzasków nie ma.

    Słychać że DAC ma potencjał chociaż na chwilę obecną mam za bardzo wycofaną górę ale wszystko dopiero się wygrzewa.

    No i przy 22R mam chyba za duże wzmocnienie.

    Hidden Content

      Give reaction or reply to this topic to see the hidden content.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edited by kopik99
    Blad

    dataOK:
    TopicOK: 0
    ---
    Flaga: 1

    Like Like ×
    Link to comment
    Share on other sites
    kopik99 Explorer

    kopik99

    Posted
    Posted (edited)

    Tak to u mnie wygląda.

    Hidden Content

      Give reaction or reply to this topic to see the hidden content.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )



    Hidden Content

      Give reaction or reply to this topic to see the hidden content.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Hidden Content

      Give reaction or reply to this topic to see the hidden content.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Hidden Content

      Give reaction or reply to this topic to see the hidden content.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Hidden Content

      Give reaction or reply to this topic to see the hidden content.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edited by kopik99
    Blad

    dataOK:
    TopicOK: 0
    ---
    Flaga: 1

    Like Like ×
    Link to comment
    Share on other sites
    rysiu126 Explorer

    rysiu126

    Posted
    Posted

    Jaka lampa tam siedzi? 81 ?   Wyrzucenie kondensatorów co są w katodzie zmniejszy trochę wzmocnienie i thd. Natomiast na te trzaski to może być problem.  Lepszym rozwiązaniem i pewnym będzie konwerter usb.

    Hidden Content

      Give reaction or reply to this topic to see the hidden content.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    dataOK:
    TopicOK: 0
    ---
    Flaga: 1

    Like Like ×
    Link to comment
    Share on other sites
    kopik99 Explorer

    kopik99

    Posted
    Posted (edited)
    7 minut temu, rysiu126 napisał:

    Jaka lampa tam siedzi? 81 ?   Wyrzucenie kondensatorów co są w katodzie zmniejszy trochę wzmocnienie i thd. Natomiast na te trzaski to może być problem.  Lepszym rozwiązaniem i pewnym będzie konwerter usb.

    Po kilku godzinach trzaski mam już tylko w lewym kanale.

    Chyba spróbuję przelutowac elementy jutro.Wszystkie pola po oryginalnych rezystorach w ścieżce do wyjść wymieniłem na 0R no i rezy konwersji to jakieś zwykle metalizowane .Może tu jest problem.Jutro zobaczę.

    Lampa ECC81 RFT ale bez podłączonego daca nie ma żadnych trzasków.

    Hidden Content

      Give reaction or reply to this topic to see the hidden content.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edited by kopik99
    Blad

    dataOK:
    TopicOK: 0
    ---
    Flaga: 1

    Like Like ×
    Link to comment
    Share on other sites
    rysiu126 Explorer

    rysiu126

    Posted
    Posted

    Można sprawdzić  lampę o mniejszym wzmocnieniu, Np ecc88 , ecc82 i konwersji 46r , zmniejszy się szum i ewentualne trzaski jeśli nie da się ich zlikwidować do  zera.

    Hidden Content

      Give reaction or reply to this topic to see the hidden content.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    dataOK:
    TopicOK: 0
    ---
    Flaga: 1

    Like Like ×
    Link to comment
    Share on other sites
    kopik99 Explorer

    kopik99

    Posted
    Posted
    4 minuty temu, rysiu126 napisał:

    Można sprawdzić  lampę o mniejszym wzmocnieniu, Np ecc88 , ecc82 i konwersji 46r , zmniejszy się szum i ewentualne trzaski jeśli nie da się ich zlikwidować do  zera.

    Konrad chyba zaprojektował ten układ pod lampę Ecc81.

    Trzaski na chwilę obecną mam tylko w jednym kanale.Wyglada na to że albo któryś z rezystorów 0R albo rez konwersji może coś bałaganić.

    Hidden Content

      Give reaction or reply to this topic to see the hidden content.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    dataOK:
    TopicOK: 0
    ---
    Flaga: 1

    Like Like ×
    Link to comment
    Share on other sites
    SebWan Apprentice

    SebWan

    Posted
    Posted
    W dniu 1.04.2019 o 10:16, gavron04 napisał:

    Gdyby kogoś interesowały to poniżej są filtry, które wykonał borys (borys2go)

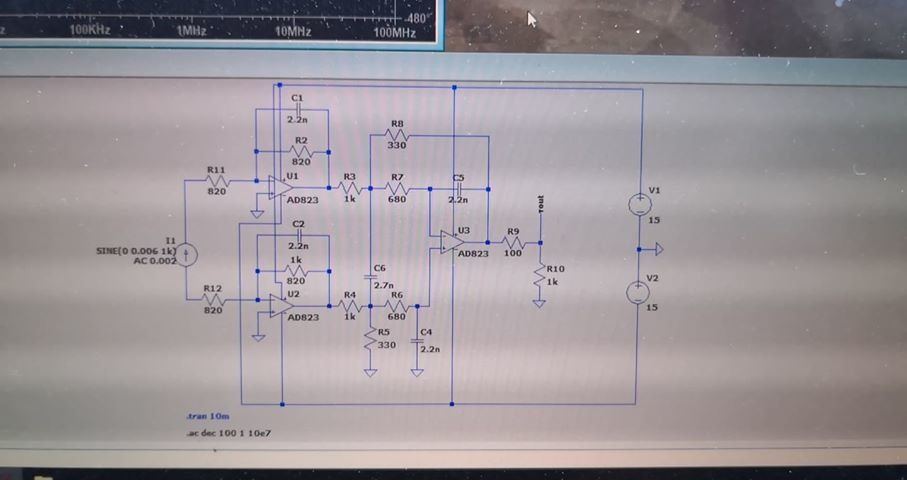

    Pierwsza wersja:

    Hidden Content

      Give reaction or reply to this topic to see the hidden content.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    filtr pcm1794 ver1.jpg

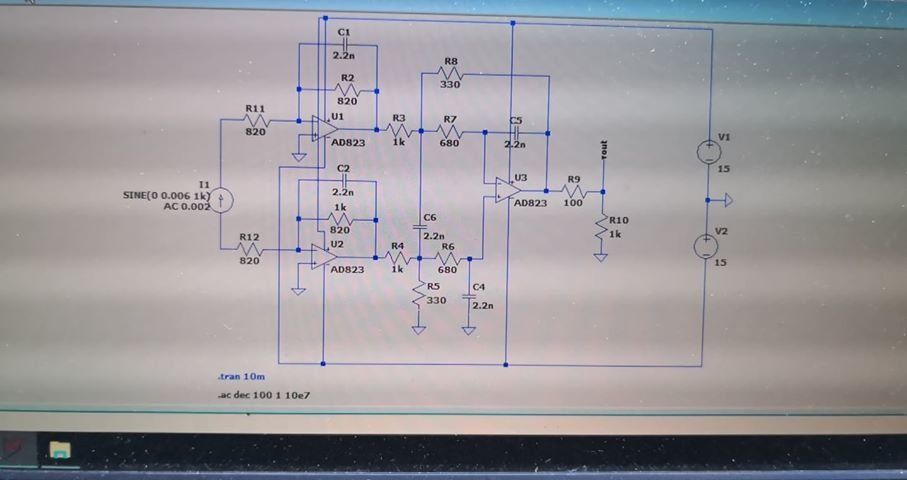

    Druga wersja:

    filtr pcm1794 ver 2.jpg

    filtr pcm1794 ver2.jpg

    (profesjonalne screeny z braku czasu u borysa 🙂 )

    który filtr będzie lepszy dla ucha?

    Hidden Content

      Give reaction or reply to this topic to see the hidden content.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Hidden Content

      Give reaction or reply to this topic to see the hidden content.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Hidden Content

      Give reaction or reply to this topic to see the hidden content.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Hidden Content

      Give reaction or reply to this topic to see the hidden content.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Hidden Content

      Give reaction or reply to this topic to see the hidden content.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    dataOK:
    TopicOK: 0
    ---
    Flaga: 1

    Like Like ×
    Link to comment
    Share on other sites
    spokon Apprentice

    spokon

    Posted
    Posted
    23 godziny temu, SebWan napisał:

    który filtr będzie lepszy dla ucha?

    Kondensator c6 może być z zakresu od 2.2nF do 8.2nF. U mnie siedzi 8.2nF. Najlepiej jak sam posłuchasz filtra przy różnych wartościach c6.

    Hidden Content

      Give reaction or reply to this topic to see the hidden content.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    dataOK:
    TopicOK: 0
    ---
    Flaga: 1

    Like Like ×
    Link to comment
    Share on other sites
    kopik99 Explorer

    kopik99

    Posted
    Posted

    Poszukalem trochę w necie na temat tych trzasków i skwierczenia między utworami i nie jestem sam z tym problemem.

    Nawiązując do postu McGyver o zrobieniu mute między CS a PCM ktoś na angielskim forum zrobił to łącząc CS z pinem Reset i działa to też bez zarzutu.

    Czy da się to zrobić z WM8804 ?

    Bo wygląda to na najskuteczniejszy sposób eliminacji tego problemu.

    Hidden Content

      Give reaction or reply to this topic to see the hidden content.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    dataOK:
    TopicOK: 0
    ---
    Flaga: 1

    Like Like ×
    Link to comment
    Share on other sites
    kopik99 Explorer

    kopik99

    Posted
    Posted

    Czy można do tego użyć  HWMODE WM8804 ?

    I jak takie połączenie zrealizować.



    Hidden Content

      Give reaction or reply to this topic to see the hidden content.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    dataOK:
    TopicOK: 0
    ---
    Flaga: 1

    Like Like ×
    Link to comment
    Share on other sites
    Daniel_68412 Community Regular

    Daniel_68412

    Posted
    Posted
    1 hour ago, kopik99 said:

    Poszukalem trochę w necie na temat tych trzasków

    Jaki masz analog do tego 1794?

    Hidden Content

      Give reaction or reply to this topic to see the hidden content.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    dataOK:
    TopicOK: 0
    ---
    Flaga: 1

    Like Like ×
    Link to comment
    Share on other sites
    kopik99 Explorer

    kopik99

    Posted
    Posted
    17 minut temu, Daniel_68412 napisał:

    Jaki masz analog do tego 1794?

    Mu follover Konrada

    Hidden Content

      Give reaction or reply to this topic to see the hidden content.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    dataOK:
    TopicOK: 0
    ---
    Flaga: 1

    Like Like ×
    Link to comment
    Share on other sites
    szy_a Explorer

    szy_a

    Posted
    Posted

    Polecicie coś zamiast OPA NR5532P? Sorki OT.

    Hidden Content

      Give reaction or reply to this topic to see the hidden content.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    dataOK:
    TopicOK: 0
    ---
    Flaga: 1

    Like Like ×
    Link to comment
    Share on other sites
  • Pokaż nowe odpowiedzi

    • Join the conversation

    You can post now and register later. If you have an account, sign in now to post with your account.
    Note: Your post will require moderator approval before it will be visible.

    Guest
    Reply to this topic...

    ×   Pasted as rich text.   Restore formatting

      Only 75 emoji are allowed.

    ×   Your link has been automatically embedded.   Display as a link instead

    ×   Your previous content has been restored.   Clear editor

    ×   You cannot paste images directly. Upload or insert images from URL.

    ×
     Share
    Go to topic listing

    • Recently Browsing   0 members

      • No registered users viewing this page.
    ×
    ×
    • Create New...

    Important Information

    We have placed cookies on your device to help make this website better. You can adjust your cookie settings, otherwise we'll assume you're okay to continue.

      I accept


    AdBlock blocking software detected!


    Our website lives up to the displayed advertisements.
    The ads are thematically related to the site and are not bothersome.

    Please disable the AdBlock extension or blocking software while using the site.



    Registered users can disable this message.

    Ok. I turned it off
    No. don't want
