Chiński DAC PCM1794 + AK4118 DAC

[sybic]

Wezmę chyba z Toroidów:



Transformator TS 40VAVA PRI:230V SEC:

Sec I: 2x9V (20VA)

Sec II: 12-0-12V (12VA)



Warto dopłacić do wersji audio?

Niestety tak...

Wersja standard może buczeć lub siać, choć nie powinna.

Jak chcesz zyskać parę złociszy to co najwyżej możesz wziąć mniejszą moc.

Przy okazji można zamówić 2x8V albo nawet 2x7V. 9V jest bezcelowe w sytuacji, kiedy jest tam stabilizator 5V, a w drugiej gałęzi 3.3V.

Przy 8V będzie się mniej grzać.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane 21 Marca 2018 przez sybic

[kubedes]

Niestety tak...

Wersja standard może buczeć lub siać, choć nie powinna.



Rozumiem rozterkę nad wersją "Supreme", która kosztuje prawie 200 zł więcej.

Ale nad 30 zł dopłaty, do wersji audio chyba nie trzeba myśleć zbyt długo ...

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[BECO]

Ale nad 30 zł dopłaty, do wersji audio chyba nie trzeba myśleć zbyt długo ...



Panowie, nie widzę takiego trafo, z odczepami 9V i 12V na toroidy. Czyżby były to pojedyncze egzemplarze?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[sybic]

Panowie, nie widzę takiego trafo, z odczepami 9V i 12V na toroidy. Czyżby były to pojedyncze egzemplarze?

takle trafa to na zamówienie

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[BECO]

takle trafa to na zamówienie

Warto? Jako alternatywa dla "zestawu" INDELA?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[basti_seba]

Na zamówienie 150zł z wysyłką. Wersja audio. 3 tygodnie czekania. Ja zamówiłem.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[sybic]

Jak to tego DACa to ja bym kupił dwa transformatorki Breve i tyle.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Kris_54701]

Mam chińczyka za 90 PLN i dwa tygodnie czekania. W pl poniżej tej ceny nic nie ma ale 150 to nie kosmos

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[sybic]

Z Chin to może być i 2 miesiące czekania ;)

Ja kiedyś takie trafo kupowałem i po 2 miechach sprzedawca poinformował mnie, że przesyłka mu wróciła i że czeka na decyzje wysyłka czy zwrot kasy.

Tak więc to loteria. Ale generalnie nie polecam tego trafa - jak dla mnie za wysokie.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Kris_54701]

nie wiem czy jest to problemem dla tej płytki ale jak mierzyłem ostatnio napięcia na zaciskach to było odpowiednio 10,2 i 18,x volta. Czy może tak być?

Dodam jeszcze że 1612 odrobinę się grzeja. Trudne do wyczucia bo malutkie ale tak pomiedzy ciepłe a gorące.

Zamówiłem już małę radiatorki+ taśma termoprzewodząca

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[sybic]

Gorące to jeszcze nie tragedia.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[LeszekC]

Dodam jeszcze że 1612 odrobinę się grzeja. Trudne do wyczucia bo malutkie ale tak pomiedzy ciepłe a gorące.

Zamówiłem już małę radiatorki+ taśma termoprzewodząca

Katalog określa zakres temperatur środowiska (powietrza) pracy na -40 do +85 stopni Celsjusza. Temperaturę krytyczną ustala na 125 takich stopni.

Moim zdaniem nie ma żadnej potrzeby dodatkowego schładzania układów.

Przed chwilą obmacałem kontrolnie wszystkie trzy układy z tej płytki. Po dwóch godzinach pracy układu, mały palec lewej dłoni przyciśnięty na 10 sekund nie ulega nawet zaczerwienieniu.

Uwaga: moja płytka pracuje bez obudowy.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane 22 Marca 2018 przez LeszekC

[kubedes]

Mam chińczyka za 90 PLN i dwa tygodnie czekania. W pl poniżej tej ceny nic nie ma ale 150 to nie kosmos

Można jeszcze w Breve zapytać:

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Nie mają w standardowej ofercie wersji "audio" ale jak im się napisze co mają zrobić to tak wykonają.

Mam od nich dwa trafa i nie odbiegają IMHO od tych z toroidy.pl

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Kris_54701]

u mnie leży na parapecie nad grzejnikiem. To nie jest tak że parzy ale można wyczuc pod palcem taki punkt, bardziej kłujący niż gorący. 1612 są w obudowach SMD więc rozpraszanie ciepła jest mniej efektywne. W buforze mam 2132 DIP8 i ten jest całkeim zimny z tendencją do ciepłego. Zdaje się że analogówka jest zasilana z 9V więc róznica napięc nie jest duż bo zaledwie 1V co i tak przejmuje stabilizator. Bardziej niepokoi mnie to 18V. Ja rozumiem że przy pełnym obciążeniu trafo musi utrzymać zadeklarowane napięcie ale z racji na nie wykorzystanie całej mocy wzrasta napięcie. Czy to jednak nie uszkodzi stabilizatora?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[sybic]

Stabilizatorowi może zaszkodzić prąd i temperatura.

Tu ani prąd, ani temperatura nie są krytyczne.

A jeśli chodzi o smd to rozpraszanie ciepła nie jest złe, bo ciepło idzie w płytkę.

Czasem jest tak, że samotny przewlekany element bez radiatora ma gorzej niż jego odpowiednik smd na płytce.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[aka63]

u mnie leży na parapecie nad grzejnikiem. To nie jest tak że parzy ale można wyczuc pod palcem taki punkt, bardziej kłujący niż gorący. 1612 są w obudowach SMD więc rozpraszanie ciepła jest mniej efektywne. W buforze mam 2132 DIP8 i ten jest całkeim zimny z tendencją do ciepłego. Zdaje się że analogówka jest zasilana z 9V więc róznica napięc nie jest duż bo zaledwie 1V co i tak przejmuje stabilizator. Bardziej niepokoi mnie to 18V. Ja rozumiem że przy pełnym obciążeniu trafo musi utrzymać zadeklarowane napięcie ale z racji na nie wykorzystanie całej mocy wzrasta napięcie. Czy to jednak nie uszkodzi stabilizatora?

Zasialnie sekcji analogowej u mnie to jest +14V i -14V w stosunku do masy. Tak więc trafo sekcji analogowej musie mieć min 12v zmiennego. Zmierz sobie woltomierzem nóżkę 4 (ujemne zasilanie) i nóżkę 8 (dodatnie zasilanie) w stosunku do masy. Parę postów wyżej pisałeś, że z transformatora masz napięcie 10V i 18 V?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Kris_54701]

Nalepka na transformatorze informuje że jest to 2x9 i 2x15V w rzeczywistoisci jest 10 i 18v

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[aka63]

Nalepka na transformatorze informuje że jest to 2x9 i 2x15V w rzeczywistoisci jest 10 i 18v

Jakie napięcia zasilania masz na 1612?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[sybic]

Nalepka na transformatorze informuje że jest to 2x9 i 2x15V w rzeczywistoisci jest 10 i 18v

Właściwe napięcia są pewnie pod nominalnym obciążeniem.

Te chińskie r-core są przereklamowane.

Jednak solidny toroid jest lepszy.

Ja miałem r-core i przeszedłem na toroid.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Kris_54701]

prąd to prad. jak utrzymuje napiecie to jest ok. A jak jest nawet wyższe to z zapasem. Jeden z regulatorów napiecia jest ciepły, reszta zimne. Po co przepłacać.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[sybic]

prąd to prad. jak utrzymuje napiecie to jest ok.

No właśnie chodzi o to, że jest zbyt duża różnica napięć w zależności od obciążenia.

Zbadaj to trafo. Zmierz napięcie w stanie jałowym, a potem przy pełnym obciążeniu.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Kris_54701]

Niepodłączone ma jeszcze więcej ale niewiele. Śmiem twierdzić że robione na odpier**l bo spadek napiecia jest góra ze dwa volty olbo i mniej



Na szczęście stabilizator wszystko wybacza

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[trueman]

Panowie zastanawiam sie nad daciem budżetowym i ostatecznie zostaly pcm1794 vs ak4495 jakieś info ?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[(nie)przecietniak]

Powyższe pytanie, uważam, jest bardzo ciekawe. Szczególnie w kontekście faktu, że jeszcze dwa przetworniki występują nas płytce z odbiornikiem i zasilaniem identycznym jak PCM1794 - są to AK4490 i AK4495. Różnica jest w analogówkach

I teraz rodzi się pytanie - czy te konkretne płytki na AK4490 i AK4495 - są w ogóle teoretycznie w stanie podjąć rywalizację z płytką na PCM1794, a może z nią wygrać. Myślę, że warto podzielić się przemyśleniami na ten temat. Ja nie mam żadnych przemyśleń gdyż nie słuchałem AK4490 i AK4495 w żadnym wydaniu, ale czytałem j na tym forum opinie poważnej osoby, że AK4490 to najlepszy przetwornik delta sigma. Ma ktoś jakieś swoje intuicje i przypuszczenia a może porównywał te płytki. Ich konstrukcja oparta na takim samym rozwiązaniu zasilania i użytym odbiorniku AK4118 - "kusi" i wzbudza zainteresowanie.

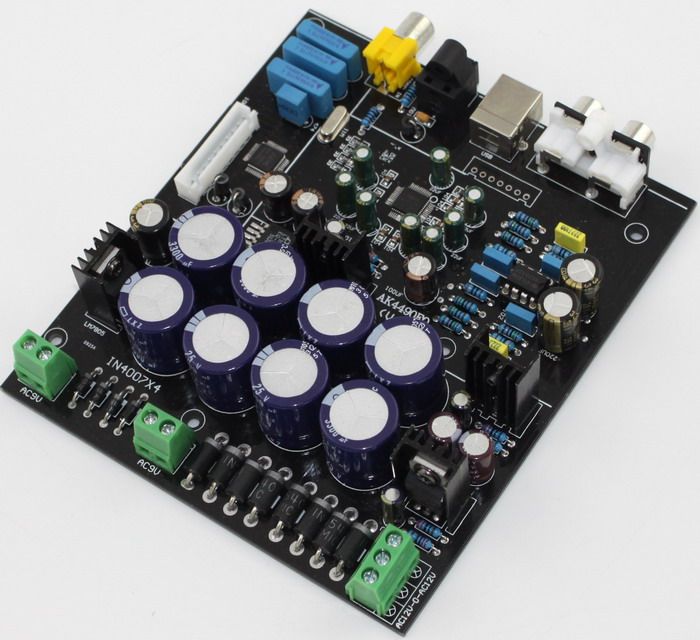

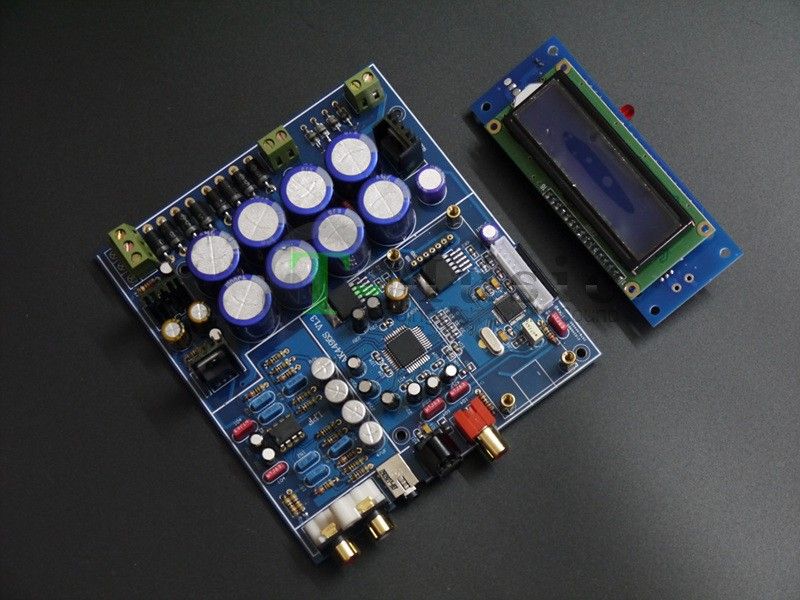

Na zdjęciach w kolejności: płytka na PCM1794, płytka na AK4490 i płytka na AK4495

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane 23 Marca 2018 przez (nie)przecietniak

[aka63]

Mam obydwa te chinskie przetworniki AK4495 i PCM1794 (obydwa sterowane programowo-odbiornik AK4118) Płytki drukowane są prawie identyczne (pomijając układ przetwornika i stopień analogowy). W mojej opinii AK4495 poległ w porównaniu z PCM1794. Obecnie gram na modowanej PCM1794 (zasilanie Salas, rezystory niskoszumne, foliowe FKP, elektrolity Panasonic FC, Nichicon FA, zasilanie opampów odsprzęgnięte bezpośrednio przy okładach, opampy 1612 i 2134 itd

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Yasica]

Witajcie.



Czy ktoś może przypadkiem porównywał modzone lub ( lepiej ) Oryginalne układy Tego Daca Chinskiego ( płytki jako pół produkt ) do gotowej wersji z obudową czyli :



XiangSheng-DAC-05A-24bit-192K-XMOS-USB-Balance-XLR-Decoders-Headphone-Amplifier ??



Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[lux_miras]

Zastanawiam się nad kupnem tego daca. Głównym jego zadaniem będzie odtwarzanie muzyki z laptopa.

Nie mam rozeznania jak go połączyć z lapkiem... może xmos, amanero... ?

Proszę o jakieś rady.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Holgin]

A chciałby ktoś PCB pod PCM1794 w "haj-endowym" wydaniu, na 4 warstwach?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[sybic]

Nie mam rozeznania jak go połączyć z lapkiem... może xmos, amanero... ?

Tak, jedno z tych dwóch konwerterów na pewno, tym bardziej, że do innych DACów z powodzeniem je zastosujesz.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[lux_miras]

Rozumiem, że płytkę wkładam do tego portu z 7 pinami i cieszę się muzyką ?
