TRIPATH TA2022 - RS AMP - Wymiana kondensatorów - mały tuning


DR_DRE

Rekomendowane odpowiedzi

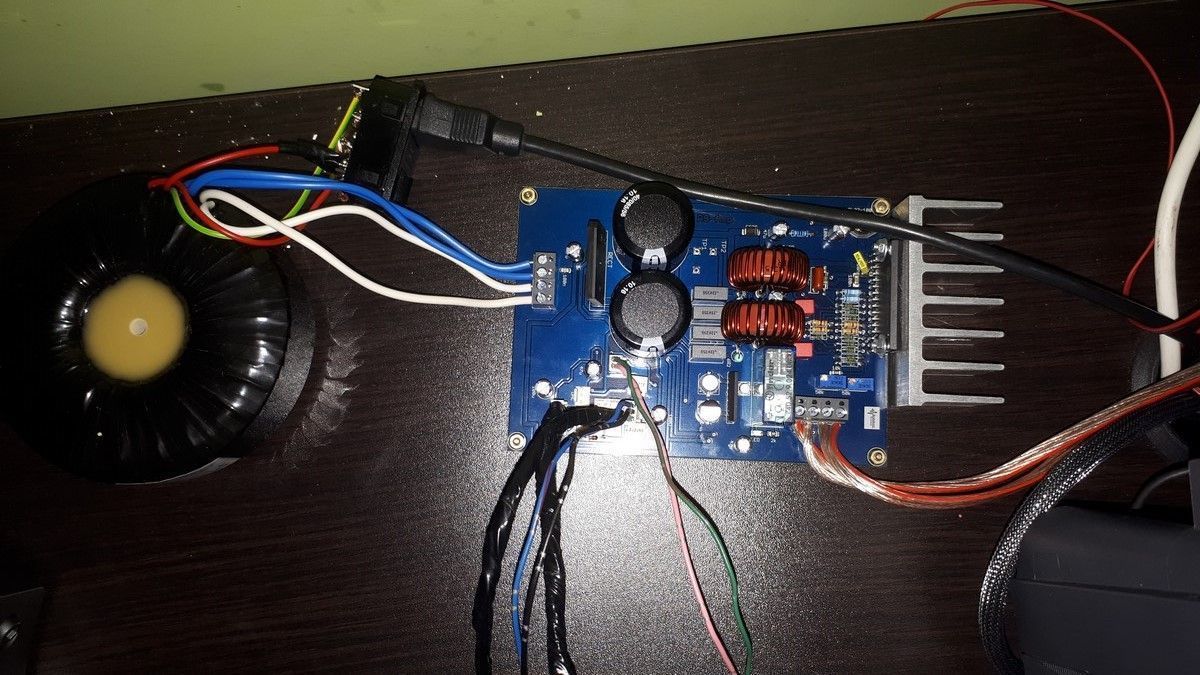

Witam, złożyłem wzmacniacz RS-AMP na kostce TA2022 według zestawu do samodzielnego montażu i zastanawiam się czy, można wyciągnąć z tego więcej np stosując kondensatory do audio lub inne elementy wyższej jakości. Podsyłam zdjęcie i linki do schematów. Jeżeli ktoś jest w stanie napisać wymianą jakich elementów można by poprawić działanie czy brzmienie całego układu bardzo proszę.



Zastosowany potencjometr to ALPS 50k BLUE, trafo to toroid 250w do audio zalewany na 2x21V.



Schematy:

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )



Obudowa dopiero idzie z alli.


Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Odnośnik do komentarza
Udostępnij na innych stronach

Witam, nie otworzyłem schematu ale pewnie nie różni się znacznie od standardowego. Patrząc na foto to myślę, że wiele tam poprawić się nie da. Najważniejsze dla brzmienia to dobre kondensatory wejściowe 3,3 uF. Elektrolity w zasilaczu nie powinny być za duże. Ja próbowałem z większą pojemnością i wróciłem do pierwotnego stanu czyli 3300uF x 2. I jeszcze jedna uwaga. Impedancja wejściowa TA2022 jest dość niska bo ok. 20kOhm. Lepsze brzmienie uzyskasz jak będziesz sterował ten wzmacniacz z bufora lub pre o małym wzmocnieniu np. 2-3 razy a nie poprzez potencjometr 50 k.

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Odnośnik do komentarza
Udostępnij na innych stronach

Na płytce jest preamp-bufor na OPA2134 o niewielkim wzmocnieniu (ok. x1,45 jeśli się nie mylę)

Jeśli jest to dobrze, niestety nie zauważyłem.

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Odnośnik do komentarza
Udostępnij na innych stronach

Na płytce jest preamp-bufor na OPA2134 o niewielkim wzmocnieniu (ok. x1,45 jeśli się nie mylę)





Dokładnie jest ten układ przedwzmacniacza.



Witam, nie otworzyłem schematu ale pewnie nie różni się znacznie od standardowego.



Właśnie troszkę się różni od tych chińskich zestawów ;p



Najważniejsze dla brzmienia to dobre kondensatory wejściowe 3,3 uF. Elektrolity w zasilaczu nie powinny być za duże. Ja próbowałem z większą pojemnością i wróciłem do pierwotnego stanu czyli 3300uF x 2. I jeszcze jedna uwaga.



Możesz powiedzieć, które dokładnie? bo w układzie o takiej pojemności się nie znajdują.



Pytanie jest takie czy jest sens wymieniać na specjalne kondensatory do audio np duże elektrolity po 10000nf albo to mniejsze po 100uf albo 47uf.

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Odnośnik do komentarza
Udostępnij na innych stronach

Możesz powiedzieć, które dokładnie? bo w układzie o takiej pojemności się nie znajdują.



Chodzi o te czerwone WIMY (3,3uF) na wejściu TA2022. Zmieniłbym też wejściowe na OPA2134 2,2uF, na jakieś porządne MKP.

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Odnośnik do komentarza
Udostępnij na innych stronach

Schematy są poszatkowane na części, więc trudno się połapać, szczególnie że oznaczenia są zdublowane.



Na schemacie z preamp.pdf masz C1, C2 2,2uF na schemacie amplifier.pdf też są oznaczenia C1,C2 i pojemność 3,3uF



Wygląda na to że zarówno przedwzmacniacz jak i końcówka mają na tych schematach swoje kondensatory wejściowe - jak jest na PCB to z tych zdjęć trudno ocenić ...



Wymiana tych kondensatorów może (nie musi) być słyszalna - na plus lub minus ;)



Możesz coś bliżej napisać co to za zestaw , kto go dystrybuuje itd ?



Możesz coś bliżej napisać co to za zestaw , kto go dystrybuuje itd ?



Doszukałem się że to dzieło "Reduktora Szumu" .... ciekawe, pomijając wzmacniacz słuchawkowy to drugie dzieło reduktora któremu się przyjrzałem (w sensie online)



Myślę że ograniczeniem jest sama kostka i może w drugie kolejności jakość zasilania. Wyślę że sama wymiana elementów niewiele zmieni.



Ciekawe że na regulatorze nie ma diody zabezpieczającej.

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Odnośnik do komentarza
Udostępnij na innych stronach
