Chiński DAC ES9038 Q2M + Rapsbery ( Malina ) po I2S

Recommended Posts

Cytat z opisu płytki w aliexpres . Wychodzi, że pod I2s J2 i J1 mają być rozwarte co wydaje mi się logiczne

Przekonałem się że na wielu opisach są błędne informacje, ja używam Rpi z ES9038q2m i mam podłączone tak jak wcześniej podałem -


Share this post


Link to post
Share on other sites

Yogilla. Uruchomiłem tę płytkę. Jednak moja płytka (zasilana 12V) ma inaczej niż Twoja. Są dwie diody - dioda DSD sygnalizuje według mnie gotowość do pracy a po zwarciu J1 lub J2 zapala się dioda LOCK i DAC pracuje z wybranego źródła po koaksialu lub optyku, przy rozwarciu obydwu zworek J1 iJ2 oraz podaniu sygnału z maliny zapala się LOCK dla wejścia I2s. Mój problem z uruchomieniem polegał na tym, że wybierałem niewłaściwy DAC z listy w opcjach odtwarzania Volumio. Podobno najlepszą opcja jest HiFiBerry Digi+ Pro . Z HifiBerry DAC też działa.

Duże dzięki Ci Kolego za pomoc. Pozdr.


Share this post


Link to post
Share on other sites

Witam.

Poważnie zastanwawiam się nad zakupem akiej oto, chyba najnowszej wersji płytki z zasilaniem DC. Może słyszał ktoś?

https://pl.aliexpress.com/item/Ostatnie-ES9038Q2M-ES9038-Q2M-I2S-DSD-optyczny-koncentryczny-wej-cie-dekoder-s-uchawki-z-przetwornikiem-DAC/32967393816.html?spm=a2g17.search0104.3.1.6cc27248m9Ti1B&transAbTest=ae803_5&ws_ab_test=searchweb0_0%2Csearchweb201602_1_10065_10068_319_317_10696_453_10084_454_10083_433_10618_431_10304_10307_10820_10301_10821_537_536_10902_10843_10059_10884_10887_100031_321_322_10103%2Csearchweb201603_6%2CppcSwitch_0&algo_pvid=7241d200-944f-4f4b-90df-b2b2ffb7cfe1&algo_expid=7241d200-944f-4f4b-90df-b2b2ffb7cfe1-0

Moje plany sięgają nieco dalej, bo mam gotową grającą analogówkę na lampie 6N2P-EW w układzie SRPP. Możiwa jest też konfiguracja WKWA, bo płytki są uniwersalne, a zasilacz regulowany.

Ktoś wyżej wspomniał o przerobieniu wyjścia napięciowgo kostki ES9038q2m na prądowe. Ukłąd lampowy mam zmontowany do DACa prądowego, a dokłądnie jes to również wspominana wcześniej płytka z PCM1794 na pokłądzie. Z lampową analogówką gra to moim skromnym zdaiem WYBITNIE.

Zastanawiam się, czy jest możliwość zlampizowania tytułowego DACa ES9038Q2M, bo na OPAmpa nie liczę, choć mam pod strzechą kilka różnych, więc i ten fabryczny analog przetestuję.



W dniu 26.03.2018 o 00:12, Yasica napisał:

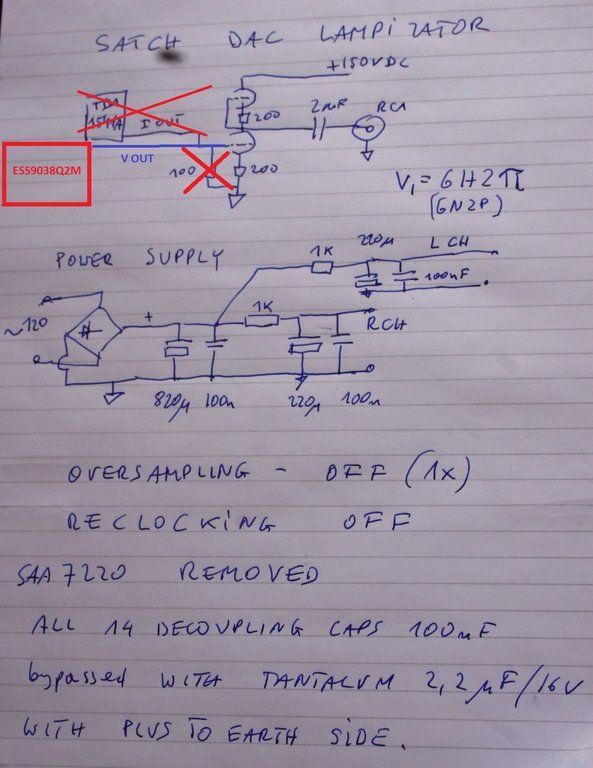

Teraz jest srpp + wtornik na 6n2p-ew; )

Czy udało Ci się wyprowadzić analog z ES9038Q2M na lampę?

W dniu 26.04.2018 o 20:39, Aconitum napisał:

zmienić wyjście z napięciowego na prądowe (podobno różnica w jakości dźwięku jest kolosalna).

W jaki sposób można zmienić wyjścia napięciowe na prądowe?

Share this post


Link to post
Share on other sites

W wersji pro to sporo większy wydatek.

Chciałbym na początek zasłyszeć sygnatury brzmienia układu.

Ten z podanego linku to również tańsza wersja i bez zegara, a zatem dokupienie xmosa jest nieuniknione. W sumie to ponad czterokrotnie większy wydatek.

Te chińskie płytki mają więcej kondensatorów wokół es9038, co by świadczyło, że stopień cyfrowy mają lepiej dopracowany. Zasilania z portu USB też nie jest najlepszym pomysłem. Cichy zasilacz na regulatorach Muzga da lepszy efekt od tych sześciu na płytce. Ceny z wysyłką z tej strony są niemal 100 procent wyższe z przesyłką, a produkty podobne. Przykładowy przetwornik usb-spdif, i2s na cm6631 prawie dwukrotnie droższy jak od chińczyka.

Share this post


Link to post
Share on other sites
19 minut temu, Kris_54701 napisał:

przetwornik usb-spdif, i2s na cm6631 prawie dwukrotnie droższy jak od chińczyka.

Tak, tyle że na Cińczyki jest wiele narzekań, są i decyzje o sprzedaży, zaś z DIYINHK już nie.

Oczywiście dla tych którzy lubią coś zmieniać, kombinować, "ulepszać"  chińczyk nie jest zły.

Ci którzy mają chwilowo dosyć z kombinowaniem i chcą postawić coś co by grało, bez kombinowania, przynajmniej jakiś czas, tym śmiało można polecić DIYINHK. Jest drożej, ale przecież nie będzie się zmieniać, wiec i nie będzie się ponosić kosztów. Finalnie może być i taniej.

Zasilacze też są godne polecenia - są 4uV, ale i widzę, że 0.8uV.  Do ES9038 mogą znaleźć zastosowanie.

Edited by sybic

Monitor Audio RX8, RX Center, Silver 1; DAC : 8-ch DIYINHK ES9016, XMOS Multichannel; Power AMP : 6-ch TPA3255

Share this post


Link to post
Share on other sites

Kombinacje na pewno będą z wyprowadzeniem sygnału na lampową analogowkę, więc po części cała ta gimnastyka twórców DIYNHK będzie niewykorzystana. Zależy mi jedynie na części cyfrowej, za jej jakością stoi głównie zasilanie kostki.. przykładowe regulatory Muzga to koszt taki jak wysyłka do Polski tego DIYNHK. Chińczyk też na pokładzie ma.regulatoty plus te od Muzga i myślę że to już szczyt szczytów.

Aktualnie słucham chińskiego przetwornika na CM6631a i nigdy z nim problemów nie miałem. Działa od kopa. Nie mam porównania z innymi przetwornikami na tej kości więc co do dźwięku się nie wypowiem, ale technicznie działa idealnie. Koszt to albo 17 albo 23 USD z przesyłką już dobrze nie pamiętam. Coś w tych okolicach.

Share this post


Link to post
Share on other sites

Aby mieć DSD musisz zainwestować coś nowszego. Sprawdzone Amanero lub nowsze i rozwojowe XMOS


Monitor Audio RX8, RX Center, Silver 1; DAC : 8-ch DIYINHK ES9016, XMOS Multichannel; Power AMP : 6-ch TPA3255

Share this post


Link to post
Share on other sites

Nie mam nawet jednego albumu w tym formacie. Większość to standardowe 44.1 i parę sztuk 96 i 192. Chińska płytka ma wyjście spdif coaxial, optyczne i piny i2s. Póki co wystarczy.

Zastanawiam się jak jest z tą analogówką na lampie, bo aktualnie słucham pcm1794 z prądowym wyjściem i rezystorem konwersji. Jako że kostki Sabre mają wyjścia napięciowe, to chyba nie potrzebują już tej konwersji, a zatem sygnał z kości DACa można puścić bezpośrednio, lub poprzez kondensator na siatkę lampy. Czy dobrze układam logikę pod własne potrzeby?

Share this post


Link to post
Share on other sites
14 godzin temu, Kris_54701 napisał:

Czy udało Ci się wyprowadzić analog z ES9038Q2M na lampę?

Witaj,

Niestety nie, poniewaz koniec koncow nie zdecydowalem sie na ten uklad na tej kosci.

Poszedlem w zabawe w klasyczne kosci pradowe(pcm58,pcm61, pcm63, pcm1794a, ad1862,af1865, oraz tda1541a)

Co do lampizacji kosci napieciowej to poszukaj info o citrone tube na cs-ach, lub po prostu nowszych ukladow lampizatora na kosciach sabre i bufalo

Share this post


Link to post
Share on other sites

Z czystej ciekawosci zakupilem sobie chinczyka z es9038q2m (wersja 1.07 z wyswietlaczem). Wyjscie w tym dacu pracuje w trybie napieciowym, czyli najprosciej/najtaniej jak sie da :D

Na szybkosci wystrugalem sobie prosty I/V (czyli takie wyjscie jakie ESS rekomenduje), z technicznego punktu widzenia parametry poprawili sie o rzad wielkosci (10x)  to i dac zaczal bardziej neutralnie spiewac. W wersji z wyswietlaczem, filtry mozna sobie szybko przelaczac i roznice slychac dosc wyraznie. Mi sie ten DAC bardziej podoba w trybie pradowym niz napieciowym.

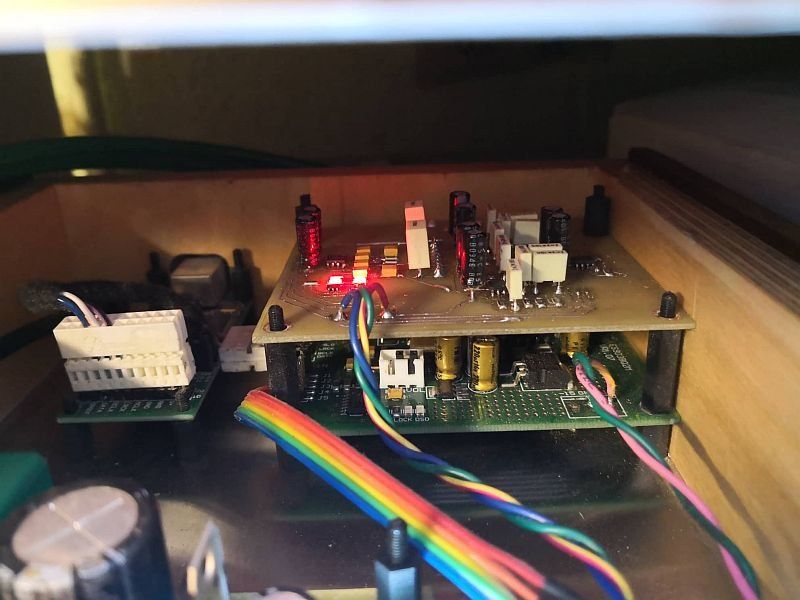

dac ess.jpg

dac esspc.png

  • Like 1

iAMP, iPSU, iSMPS i kto tam wie co jeszcze :D

Share this post


Link to post
Share on other sites

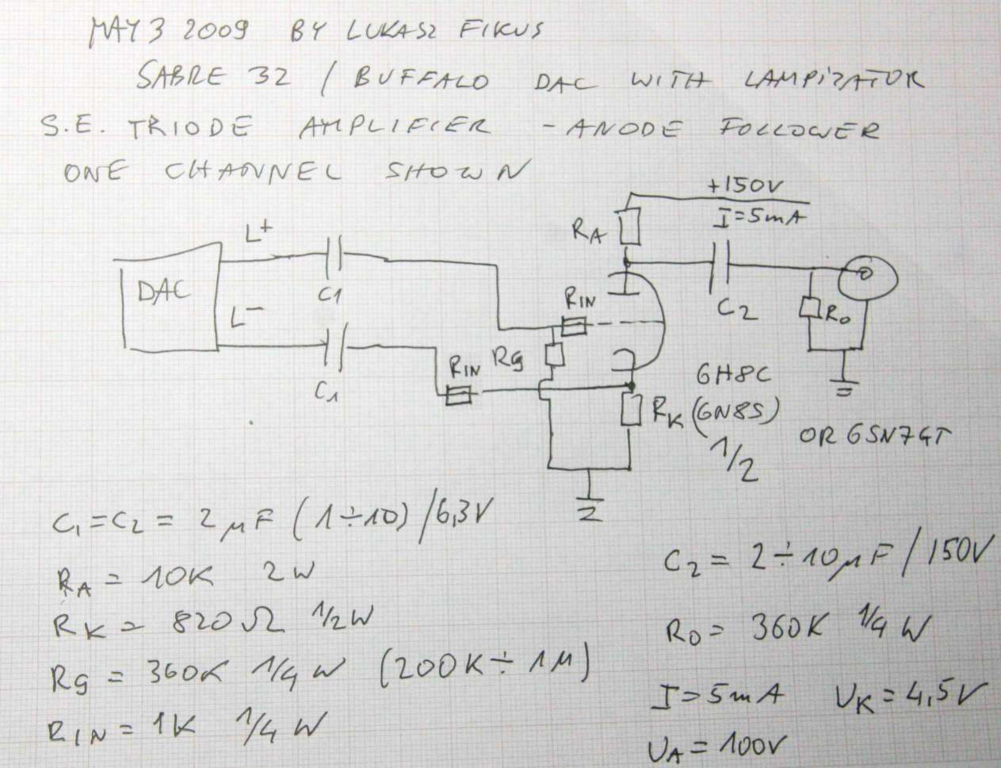

Lampizator opisuje, że podłączał RCA bezpośrednio do wyjścia kości DACa.

Cytat

Następnie po konsultacji z Panem Russem próbowałem załadować wyjście przez rezystor 39 Ohm, aby wyciągnąć wyjście do trybu prądowego.

nie jasne jest dla mnie czy ten rezystor szeregowo czy równolegle, ale w szeregu 39 ohm nie znaczy praktycznie nic a w szeregu to by wyglądało na konwersję jak dla wyjścia prądowego.

lampizator opisuje tego DACa na przykładzie jednej podwójnej triody 6sn7. Jak sam twierdzi, akurat taką miał pod ręką.

Mam też wolną parkę 6sn7 Tung-Sol rocznik bieżący, jednak wolałbym wykorzystać już działający układ RSPP na rosyjskich 6N2P-EW. To dobre lampy. Kwestia tylko samego wejścia sygnału w ten układ.

3maja09 048.jpg

6 minut temu, borysgo2 napisał:

Z czystej ciekawosci zakupilem sobie chinczyka z es9038q2m (wersja 1.07 z wyswietlaczem). Wyjscie w tym dacu pracuje w trybie napieciowym, czyli najprosciej/najtaniej jak sie da :D

Na szybkosci wystrugalem sobie prosty I/V (czyli takie wyjscie jakie ESS rekomenduje), z technicznego punktu widzenia parametry poprawili sie o rzad wielkosci (10x)  to i dac zaczal bardziej neutralnie spiewac. W wersji z wyswietlaczem, filtry mozna sobie szybko przelaczac i roznice slychac dosc wyraznie. Mi sie ten DAC bardziej podoba w trybie pradowym niz napieciowym.

dac ess.jpg

Czy ta płytka na górze to właśnie ta konwersja do trybu prądowego, czy dodatkowa cała analogowka? Jak wykonać taką konwersję do trybu prądowego?



Share this post


Link to post
Share on other sites

Kris

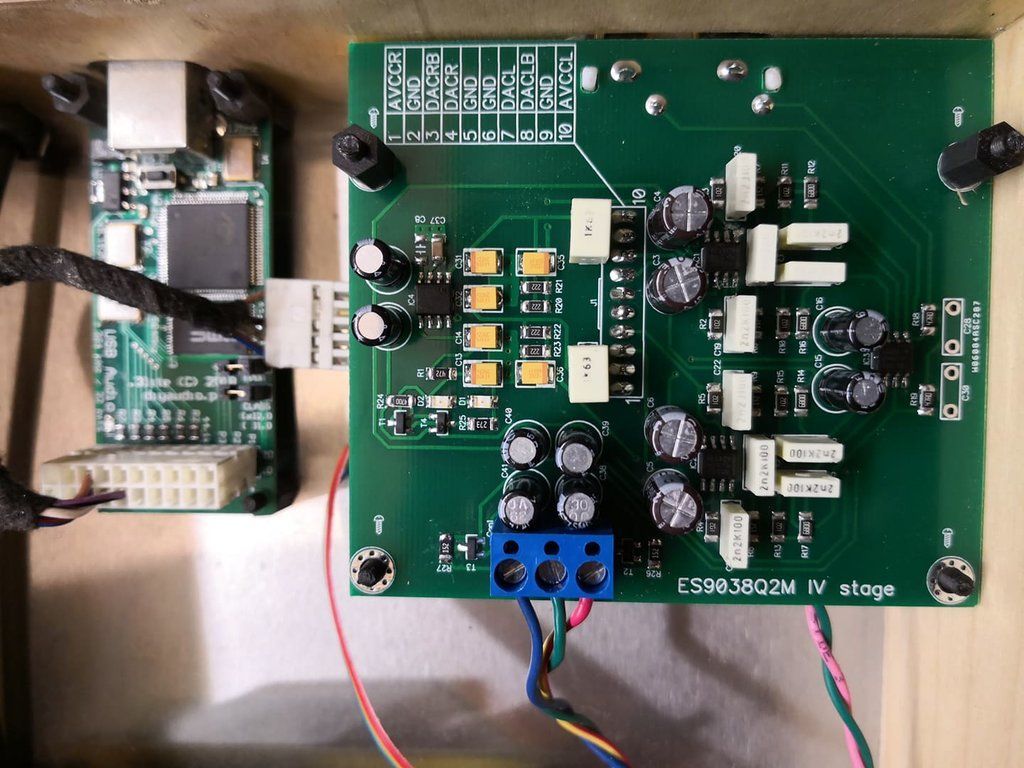

W zalaczniku masz schemat mojego I/V z filtrem.

Zlacze 10pinowe od gory wchodi na przejscioweczke od spodu, przejscioweczka jest wlutowana zamiast elektrolitow od zasilania analogowego, czyli taka wpinka ze tak powiem.

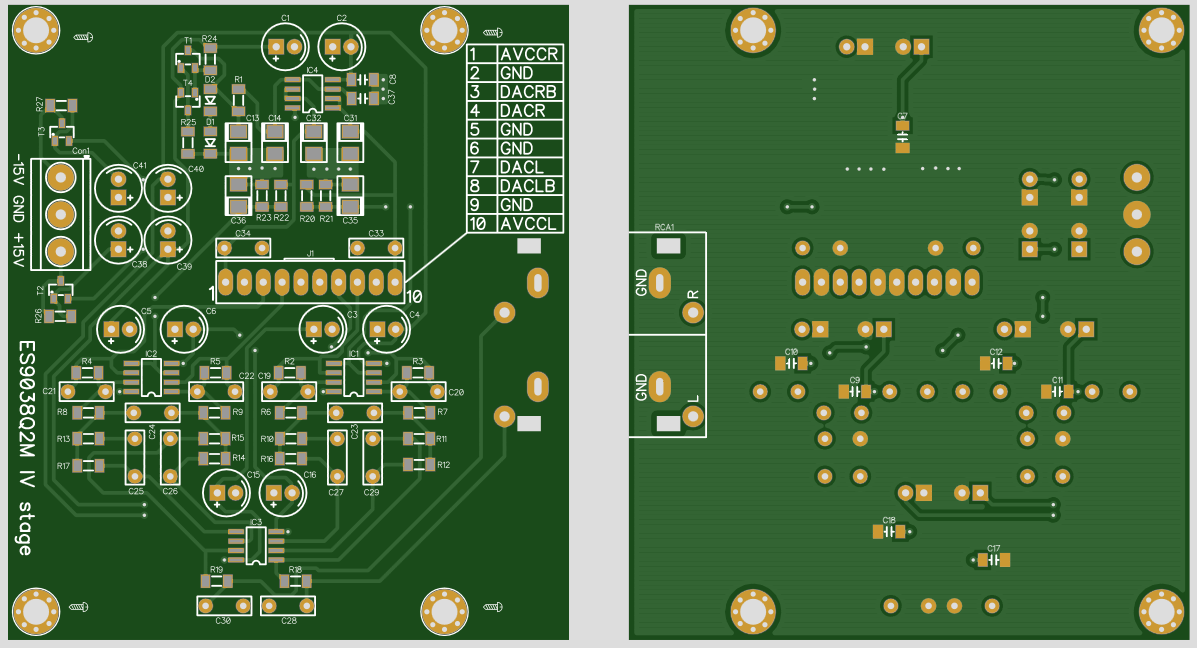

ess IV.png

schematic.pdf

Edited by borysgo2

iAMP, iPSU, iSMPS i kto tam wie co jeszcze :D

Share this post


Link to post
Share on other sites

Piotrek - wykonaj sobie na szybko analogówkę D1. Powinna przypaść ci do gustu.


Plik w załaczeniu. Proponuję 510 zamiast 610.


www.sparus.pl

Share this post


Link to post
Share on other sites

Źródłem sygnału będzie Android TV Box po USB, a dalej przetwornik USB/I2S, Coax/Toslink. Mam już gotową analogowkę na lampie. Szukam jedynie odpowiedzi na pytanie; jak to ze sobą połączyć. Prawdopodobnie metodą prób i błędów jakoś dojdę do tego, ale gdyby ktoś miał sprawdzone rozwiązanie w kwestii konwersji czy też jej braku, to chętnie skorzystam.

Share this post


Link to post
Share on other sites
On 2/3/2019 at 10:32 PM, Waldi_06 said:

Piotrek - wykonaj sobie na szybko analogówkę D1. Powinna przypaść ci do gustu.


Plik w załaczeniu. Proponuję 510 zamiast 610.

Jak znajde chwilke wolnego czasu to pewnie polutuje. Jak zawsze chce sobie cos na szybko zrobic to mi przewaznie laminatu brakuje albo srodka do wytrawiania :D


iAMP, iPSU, iSMPS i kto tam wie co jeszcze :D

Share this post


Link to post
Share on other sites

Plyteczka polutowana i uruchomiona. Do I/V wsadzilem NE5532 i OPA2134 na wyjscie filtru. Teraz trzeba na spokojnie posluchac.

Pozdr




iAMP, iPSU, iSMPS i kto tam wie co jeszcze :D

Share this post


Link to post
Share on other sites

Zasilany z gniazda opampa chińskiego DACa na pcm1794 napięciem +/-13,8V.

Dźwięk ze stockowego opampa 5532 nie był rewelacyjny, ale skromnie ujmując inny od tego z pcm1794+lampowa analogowka. Zmiana opka na opa1612 trochę zmuliło dźwięk. Poszło raczej w złą stronę. Poszło w stronę pcm1794.

W standardowej wersji od chińczyka Sabre różni się od 1794 tym, że pcm gra jakby na siłę coś ze siebie wypluwał. Słychać tylko główne dźwięki. Sabre gra wszystko co było w studiu nagrań uchwycone. Jest mnóstwo tak zwanego planktonu w powietrzu, choć ja bym to inaczej określił. Jest tak detaliczny że słychać echo studia nagrań. Można odróżnić gdzie była nagrywana jedną płyta, a gdzie druga. Dźwięk jest też bardziej realistyczny. Wprost jak jak na żywo ludzka mowa. Nie jest przy tym nawet na trochę wyostrzony. Czesem stbilantem krzyknie, ale to nawet na 1794 się zdarzało. Jest jednak mały minus tego opa. Mianowicie wyraźnie szumi. Tło jest szare a nawet czasem białe, zapylone. Momentami wręcz drażni. Ogólnie nie da się tego słuchać.




Share this post


Link to post
Share on other sites

Zupełnie inna sytuacja jest, kiedy zamiast opa sygnał wprost z gniazda opampa wędruje na siatkę lampy 6n2p-ew w układzie SRPP bez rezystora konwersji. Wszystkie wyżej opisane cechy są zwiększone i zwielokrotnione. Pojawia się też a raczej znika całkowicie tło. Jest tak czarne, że aż go nie ma. Bardzo żywy przetwornik. Szczegółowy i dynamiczny. Raczej nie ma powrotu do pcm. W porównaniu do Sabre pcm1794 to jak tępy młot walący obluchem.


Share this post


Link to post
Share on other sites
6 godzin temu, Kris_54701 napisał:

Zasilany z gniazda opampa chińskiego DACa na pcm1794 napięciem +/-13,8V

Płytkę Sabre zasilałeś z gniazda opa płytki pcm. A te banany to połączenie masy  płytki lamp do obudowy? Co to za kombinacja?

Share this post


Link to post
Share on other sites

Tak na szybko, na krótko ale słucham już drugi dzień. W planach osobne zasilanie 3,3V dla sekcji analogowej i jakiś cichy zasilacz dla reszty podzespołów.

Share this post


Link to post
Share on other sites
Godzinę temu, Kris_54701 napisał:

Tak na szybko

Ale pytałem o te banany. Co to za połączenie?

Share this post


Link to post
Share on other sites

Tak dokładnie jak mówisz. To połączenie masy płytek lampowych z z DACiem.

Share this post


Link to post
Share on other sites

Witam,

Wiem że to nie ten wątek ale zapytam jak wyłączacie swoje malinki?,czasami zachodzi taka potrzeba na tzw. przerwę "techniczną" u mnie po kliknięciu w wyłącz pojawia śię coś takiego i mieli śię to u.....j śmierci a na koncu i tak robię pstryk...

Screenshot_2019-03-14 Volumio - Audiophile Music Player.png

Share this post


Link to post
Share on other sites
W dniu ‎2019‎-‎03‎-‎14 o 14:29, Kris_54701 napisał:

zamiast opa sygnał wprost z gniazda opampa wędruje na siatkę lampy 6n2p-ew

Z których pinów opa brałeś sygnał  - z  3 i 5 ?

Share this post


Link to post
Share on other sites

Tak, dodatnie sygnały eesa 3 i 5. Po drodze przed siatką na płytkach lampowych jest jeszcze rezystor 1k w szeregu sygnału.

Share this post


Link to post
Share on other sites

Czy komuś udało się zaprogramować pilota do tej płytki?

Na wyświetlaczu jest odbiornik IR więc pewnie jest to możliwe, ale w jaki sposób?

Share this post


Link to post
Share on other sites

Cześć

wrzucam tu kilka ciekawych linków odnosnie tej kości Sabre.

Czy jest jakies szersze grono które jakoś mocniej męczy tego DACa ??

http://www.esstech.com/index.php/en/news/newsroom/es9038q2m-debuts-vivos-new-xplay-6-flagship-smartphone/

http://file2.dzsc.com/product/18/05/25/829029_170233543.pdf

http://essabre-90xx-rpi.sfb2.com/2017/11/new-es9038q2ms-out-part-ii-first-reviews/

https://www.audiosciencereview.com/forum/index.php?threads/measurements-of-generic-es9038q2m-dac-board.2408/



Dwa obszerne watki na DIY Audio :

https://www.diyaudio.com/forums/digital-line-level/314935-es9038q2m-board.html

https://www.diyaudio.com/forums/pc-based/302687-es9018k2m-es9028q2m-9038q2m-dsd-i2s-dac-hats-raspberry-pi.html



Linki gdzie można kupić

https://www.audiophonics.fr/en/diy-dac/dac-es9038q2m-module-i2s-coaxial-optical-32bit-384khz-dsd-p-12933.html

https://www.audiophonics.fr/en/diy-dac/ess-es9038q2m-dac-module-i2s-optical-coaxial-32bit-384khz-dsd256-p-12557.html



i Chiny :

https://pl.aliexpress.com/item/ES9038-Q2M-DAC-dekoder-wy-ywienie-IIS-DSD-w-kna-koncentryczny-wej-cie-384-k-dop128/32853412626.html

https://pl.aliexpress.com/item/ES9038-ES9038Q2M-pok-adzie-Dekoder-DAC-Wsparcie-IIS-DOP-Do-wzmacniacza-hifi-audio-DSD-384-KHz/32839193751.html



https://pl.aliexpress.com/item/ES9038Q2M-ES9038-Wej-cia-I2S-Dekodery-M-yn-Dekodowanie-Wy-ywienie-Na-Pok-adzie-DAC-Wzmacniacz/32843069316.html



Starsza wersja ES9028 :

http://www.esstech.com/index.php/en/products/sabre-digital-analog-converters/sabre-hifi-mobile-dacs/sabre-hifi-stereo-dacs/es9028q2m/

https://pl.aliexpress.com/item/Q28-ES9028PRO-ES9028-9028-DAC-HiFi-Audio-Dekoder/32951000079.html?spm=a2g17.search0104.3.47.6530409fChv7SW&ws_ab_test=searchweb0_0%2Csearchweb201602_2_10065_10068_10843_319_10059_10884_317_10887_10696_321_322_453_10084_454_10083_10103_10618_10304_10307_10820_10301_10821_537_536_10902%2Csearchweb201603_6%2CppcSwitch_0&algo_pvid=8fc5ef07-e619-497a-9317-1487e5b3ddc2&algo_expid=8fc5ef07-e619-497a-9317-1487e5b3ddc2-7

https://pl.aliexpress.com/item/ES9028Q2M-ES9028-Wej-cia-I2S-Wzmacniacza-Pok-adzie-Dekoder-DAC-Wywa-one-Wyj-cie/32861649001.html?spm=a2g17.search0104.3.1.6530409fChv7SW&ws_ab_test=searchweb0_0%2Csearchweb201602_2_10065_10068_10843_319_10059_10884_317_10887_10696_321_322_453_10084_454_10083_10103_10618_10304_10307_10820_10301_10821_537_536_10902%2Csearchweb201603_6%2CppcSwitch_0&algo_pvid=8fc5ef07-e619-497a-9317-1487e5b3ddc2&algo_expid=8fc5ef07-e619-497a-9317-1487e5b3ddc2-0

https://pl.aliexpress.com/item/ES9028Q2M-ES9028-Wej-cia-I2S-Board-Mill-Pok-adzie-Dekoder-DAC-Uaktualni-ES9018/32861637636.html?spm=a2g17.search0104.3.15.6530409fChv7SW&ws_ab_test=searchweb0_0%2Csearchweb201602_2_10065_10068_10843_319_10059_10884_317_10887_10696_321_322_453_10084_454_10083_10103_10618_10304_10307_10820_10301_10821_537_536_10902%2Csearchweb201603_6%2CppcSwitch_0&algo_pvid=8fc5ef07-e619-497a-9317-1487e5b3ddc2&algo_expid=8fc5ef07-e619-497a-9317-1487e5b3ddc2-2



Moduł Oled z Pilotem :

https://allegro.pl/oferta/modul-oled-do-sabre-dac-es9038-pro-pilot-7739974709

i na końcu DAC BUFALO i testy Lampizatora z starszym DACem oraz lampą 6H8C :



http://www.lampizator.eu/lampizator/references/buffalo dac/buffalodac.html

http://www.twistedpearaudio.com/landing.aspx






Kris_54701, rozumiem że Ty podłaczyłeś pod swoje ES9038Q2M lmapizatora SRPP w ten sposób jak na schemacie ?? :




W dniu 26.01.2019 o 09:02, borysgo2 napisał:

Mi sie ten DAC bardziej podoba w trybie pradowym niz napieciowym.

Jak Ci się udało przejść czy przełączyć w tryb prądowy ??

Możesz to wytłumaczyć łopatologicznie ?? 🙂

  • Like 1

Share this post


Link to post
Share on other sites
