Philips cd350mkI reanimacja i mod


Hans

Recommended Posts

stalem sie posiadaczem philipsa cd350 mk1 na 2xtda 1540p i napedzie cdm2/10. wedlug sprzedajacego wszystko ok jedynie lekkie piszczenie na poczatku otwarzania ktore ustawalo po chwili. po dotarciu okazalo sie, ze dzwiek pochodzi od glosnej pracy lasera, duza ilosc plyt cd jest nieodczytywana lub piszczenie pojawia sie napierwszych kawalkach. dodatkowo losowo pojawiaja dzis glosne trzaski i przerwy w graniu - odczytu cdr zero. objaw jak widac chyba padajacy cdm2/10 ... dodam , ze wszystkie elementy w cd oryginalne wiec jak na sprzet 34-35 letni trzeb aby sie zajac elektrolitami - kwestia co z laserem bo dostepnosc slaba , gdzies wpadl mi temat ze daje sie przeszczepic elementy glowicy od cdm4/19.. jakies rady bo sprzet naprawde w dobrym stanie i gra duzo lepiej od lekko dlubnietego denona dcd1520... w planie mialem kuracje odmladzajaca opisana na goldfinch-mod.eu - jedyny problem z osiowymi kondensatorami philipsa - slabo z dostepnoscia wartosci.. mozna je zamienic na zwykle elektroity - np elny simlic II lub inne audio bo mam tego troche po dlubaniach a9000 i roznych cd

pozdr

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Link to comment
Share on other sites

miałem taką samą sytuacje, rozebrałem cały napęd na części pierwsze i nic, laser dobry bo w pomiarach OK, zwykłe odtwarza od razu, CD-R piszczy na początku a jak się rozgrzeje przestaje, stare kondensatory pomierzone i OK - czarna magia.

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Link to comment
Share on other sites

Piszczenie z okolic głowicy, trzaski podczas odtwarzania objawy idealnie pasuja do rozregulowanego servo.

Rewelacyjny wpis, czyli servo po czasie samo się naprawia :D

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Link to comment
Share on other sites

Hmm czyli moglo dojsc do rozregulowania w czasie trasportu pomimo dobrego zabezpieczenia i opcji ostroznie.. ?Ale wiadomo jak paczki traktuja :/ druga kwestia cdm2/10 nie ma blokady na czas transportu..

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Link to comment
Share on other sites

Podstawa to poprostu przejście przez proces kalibracji lasera tj sprawdzenie czy wszystko jest ok (wszystko w manualu serwisowym). Kolejna ważna sprawa to kondensatory osiowe philipsa zwłaszcza w układzie "wokół" lasera.

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Link to comment
Share on other sites

"Rozregulowanie" to proces ktory postepuje latami, potencjometry montazowe maja 20% rozrzut parametrow, sciezki pokrywaja sie tlenkami tak jak w zwyklym potencjometrze np sily glosu tylko zamaist zanikania kanalow czy trzaskow otrzymujemy problem z odczytem plyt, przeskakiwanie na utworach.



Kondensatory osiowe Philipsa o czym wspomnial kolega pdyn w 99% wymagaja wymiany, sa to jedyne kondensatory ktorych zalecam zawsze bezwzgledna wymiane.

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Link to comment
Share on other sites

a co napiszesz Bumpalump o tym: Cd Philips z CDM2/10 piszczy po włączeniu płyty natomiast gdy włączy się go tylko do prądu na 5 minut i po tym czasie włożymy jakąś płytę to już nie piszczy. Czary

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Link to comment
Share on other sites

a co napiszesz Bumpalump o tym: Cd Philips z CDM2/10 piszczy po włączeniu płyty natomiast gdy włączy się go tylko do prądu na 5 minut i po tym czasie włożymy jakąś płytę to już nie piszczy. Czary



Najprościej posłuchać praktyków , wymień stare elektrolity i sprawdź . Zmienisz zdanie o genezie cudów .

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Link to comment
Share on other sites

a co napiszesz Bumpalump o tym: Cd Philips z CDM2/10 piszczy po włączeniu płyty natomiast gdy włączy się go tylko do prądu na 5 minut i po tym czasie włożymy jakąś płytę to już nie piszczy. Czary

Zacznij od wymiany wszystkich osiowych kondensatorów, wymyj jakims kontaktem 60 wtyczki i gniazda, popraw wszelkie zimne luty, szczegolnie przy rezystorach smd, to sa piety achillesa tych odtwarzaczy, dopiero wtedy mozna przystapic do ustawienia servo.

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Link to comment
Share on other sites

Osiowe wymieniac na philipsy czy moga byc innej firmy bo niektorych wartosci nie moge znalesc ani na allegro ani w sklepach internetowych - chyba najwiekszy wybor jest na rezystory.net

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Link to comment
Share on other sites

Najprościej posłuchać praktyków , wymień stare elektrolity i sprawdź . Zmienisz zdanie o genezie cudów .

Zacznij od wymiany wszystkich osiowych kondensatorów, wymyj jakims kontaktem 60 wtyczki i gniazda, popraw wszelkie zimne luty, szczegolnie przy rezystorach smd, to sa piety achillesa tych odtwarzaczy, dopiero wtedy mozna przystapic do ustawienia servo.

ja się zastanawiam dlaczego ludzie nie czytają cudzych wpisów?

Chłopaki jest coś takiego jak miernik kondensatorów, jeśli każdy kondensator został wylutowany i zmieżony... po prostu banana mam na twarzy po Waszych wypowiedziach.

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Link to comment
Share on other sites

ja się zastanawiam dlaczego ludzie nie czytają cudzych wpisów?

Chłopaki jest coś takiego jak miernik kondensatorów, jeśli każdy kondensator został wylutowany i zmieżony... po prostu banana mam na twarzy po Waszych wypowiedziach.



Jak za miesiąc okres oczekiwania na poprawny odczyt płyty zwiększy się do 10 minut to będą dwa banany ;-))

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Link to comment
Share on other sites

Jak za miesiąc okres oczekiwania na poprawny odczyt płyty zwiększy się do 10 minut to będą dwa banany ;-))

inną sprawą jest żywotność to prawda ale przyznasz mi racje że wtedy gdy to robiłem pojemności były w normie a i tak piszczało więc zwalanie wszystkich usterek na kondensatory jest po prostu śmieszna.

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Link to comment
Share on other sites

Chłopaki jest coś takiego jak miernik kondensatorów, jeśli każdy kondensator został wylutowany i zmieżony... po prostu banana mam na twarzy po Waszych wypowiedziach.

I jakie kolega parametry obserwuje na tym mierniku? pojemnośc i ESR? kondensator to troche wiecej parametrów, polecam zainwestować w lepszy mostek RLC, chociaz sam uzywam czasem podręcznego LCR-T4



inną sprawą jest żywotność to prawda ale przyznasz mi racje że wtedy gdy to robiłem pojemności były w normie a i tak piszczało więc zwalanie wszystkich usterek na kondensatory jest po prostu śmieszna.

To nie jedyna przyczyna ale doświadczenie serwisowe nakazuje wymiane tych kondensatorów, i to nie tylko moje zdanie bo koledzy z branzy maja identyczne.

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Link to comment
Share on other sites

inną sprawą jest żywotność to prawda ale przyznasz mi racje że wtedy gdy to robiłem pojemności były w normie a i tak piszczało więc zwalanie wszystkich usterek na kondensatory jest po prostu śmieszna.



Podgrzej obszar serwa lekko suszarką do wlosów , włacz CD i sprawdz czy startuje od strzału .

To przynajmniej zawęzi obszar poszukiwań . Ale zazwyczaj stare kondensatory urządzały tego rodzaju podchody, a reakcja na podrzanie to 90 % trafności diagnozy.

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Link to comment
Share on other sites

I jakie kolega parametry obserwuje na tym mierniku?

raz jeden jegomość z innego forum radził zaciekle że w przekaźnik w przełączniku źródeł to nie taka prosta sprawa i zastosowane mogą być tylko mega profesjonalne styki bo muzyka ucierpi, jak mu piszę że przekaźnik sygnałowy V23026-A1001-B201 Simens jest OK, on że nie będzie OK - i jak tu z takimi ludźmi gadać

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Link to comment
Share on other sites

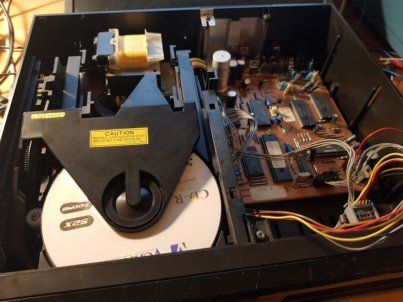

Właśnie naprawiłem Philips CD150 jest na TDA1540 i na tym samym laserze. Poprostu zawsze był err na wy swietlaczu (pokręcił i err) a ja miełem inne do naprawienia/przesłuchania ale ten wątek zachęcił mnie żeby go wyciągnąć z szafy :) Wystarczyło właśnie zmienić te kondensatory o których mówiłem.

Z osiowymi kondensatorami jest tak że np. w Philips CD482 muszą być bo inaczej nie wejdzie później mechanizm lasera.

W tym CD czyli CD150 wsadziłem normalne kondenatory bo ich wysokość nie przeszkadza, nic nie zawadza - sam zobacz.

Odkęcasz jedną śrubkę taką z podkładką, odpinasz kable i cały mechanizm wyjmujesz. Teraz odkręcasz 4 śrubki i masz płytkę.

To CD jak i CD160 oczywiście odczytują CDR. Wszystko zajmie ci 30 minut. Oczywiście nie ma pewności że to o coś innego chodziło :)

Przy okazji zobaczysz jak to było lutowane (niektóre alementy były poskręcane ze sobą i zalutowane)



U mnie jest problem teraz z wyświetlaczem nie wszystkie segmenty się świecą i nie wiem gdzie to teraz kupić (na ebay strasznie drogo, kupiłem do cd482 i było tanio... ale nie tym razem)



O przeszczepienie głowicy nie słyszałem. Laser wymieniałem CDM4/11 do CDM4/19. Jak ktoś coś wie to chętnie przeczytam.



No proszę tu taż ktoś zamienił osiowe na nieosiowe:

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )


Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Link to comment
Share on other sites

pdyn dla Ciebie

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Link to comment
Share on other sites

Dzisiaj przez przypadek odkrylem, ze cd strzela czasem tez na wysunietej szufladzie... Komdemsatory ? Bo na razie wymienione kondensatory zasilania dac i opa.. Aktualnie czekam na wszystkie osiowe, na glowne zasilajace oraz na wimy bocznikujace od razu za jednym lutowaniem
