Level Controler aktywna regulacja głośności projekt DIY

[Kopczas]

Na pewno parę zaproponowanych rozwiązań warto będzie rozpatrzyć, a potem zunifikować. Mi prawdę mówiąc zależy jedynie na zbalansowanych wej/wyj.

[KrisNext]

Cześć

Tak się zastanawiam,co z nierownumiernoscią wzmocnienia przecież potencjometry do typowych zastosowań(tanie są jakie są). Czy w tym układzie to nie ma znaczenia?



Jako że układ "emuluje" dość dokładnie charakterystykę logarytmiczną to nierówności między kanałmi potencjometru stają się dużo mniej odczuwalne. Mniej je słychać. Oczywiście jeśli potencjometr jest wyjątkowo kiepski to nie ma na to rady. Można by też przetetsować jak by się sprawdzała drabinka w tym układzie. Tylko większość drabinek ma sporą rezystancje i zazwyczaj są logarytmiczne.

Jakby ktoś chciał przetestować ten układ z drabinką to mam działający prototyp mogę udostępnić do testów. Pytanie czy by nie było trzasków... w sumie to moge zrobić dwa dzielniki i przełączać...

jak znajdę czas to sprawdzę czy będzie trzeszczeć.



Na pewno parę zaproponowanych rozwiązań warto będzie rozpatrzyć, a potem zunifikować. Mi prawdę mówiąc zależy jedynie na zbalansowanych wej/wyj.



Czekam na propozycję oczekiwannych funkcjonalności

Ile jakich wejść itd.

[Kopczas]

W jaki sposób rozwiązujesz kwestię zbalansowanego układu? To samo jak obecna wersja tylko wszystko podwójnie z odpowiednim potencjometrem?

Przeraża mnie ilość kondensatorów w torze, ale spoko twierdzicie, że w tej aplikacji nie mają dużego wpływu na dźwięk to może nie ma co kombinować, jednak dla spokoju ducha może mógłbyś zostawić trochę więcej miejsca na coś bardziej koszernego.

[KrisNext]

Robienie całości w pełni symetrycznej jest bez sensu ze względu na współczynnik CMRR Poza tym myślę że znalezienie poczwórnego potencjometru o odpowiedniej współbieżności byłoby bardzo trudne. A co do kondensatorów nie taki diabeł straszny jak widać:)

O jakiej koszerności piszesz ? że niby bardziej magiczne kondensatory ?

[avilla]

Cześć

Tak się zastanawiam,co z nierownumiernoscią wzmocnienia przecież potencjometry do typowych zastosowań(tanie są jakie są). Czy w tym układzie to nie ma znaczenia?



W tym układzie wpływ nieliniowości został dosyć mocno ograniczony. Poczytaj watek - tu jest wszystko wyjasnione. Zobacz schemat i postaraj sie zrozumiec jak dziala a wszystko stanie sie jasne.



[pataus]

Odpaliłem dziś na desce układ. Gra w porządku. O jakichkolwiek odsłuchach itp na razie nie ma mowy ale na full rozkręcony potek i cisza w głośnikach.

Problem taki że na minimum nie tłumi sygnału , słychać dość wyraźnie cd. Coś można z tym zrobić?

Acha , podłączony jako przedwzmacniacz do końcówki NAD C320 i pomimo ustawienia wzmocnienia na 1:1 ( 536R:536R ) dał radę wysterować wzmacniacz z zapasem jeszcze

Edytowane 4 Października 2018 przez pataus

[pataus]

Drobna informacja. Zanik napięcia zasilania płytki podczas pracy wzmacniacza powoduje głośny huk w kolumnach co jest bardzo niebezpieczne dla nich samych jak i dla wzmacniacza !!!!! Trzeba to rozwiązać przed podłączeniem płytki we wzmacniaczu.

Układ w moim przypadku zachowuje się dziwnie. Odłączony od zasilania puszcza sygnał z CD na wyjście z ogromnymi zniekształceniami. Czy ktoś może sprawdzić u siebie i potwierdzić że ma tak samo ? No i nie podłączać bezpośrednio do końcówki mocy bo narobi hałasu lub spali kolumny ( potencjometr w układzie nie działa na odłączonym zasilaniu)



Wysłane z mojego EVA-L09 przy użyciu Tapatalka





[KrisNext]

Jak masz taki problem z uruchomieniem to podeślij swój układ sprawdzę co w nim nie tak

[crocos]

Czy ktos ma na zbyciu PCB do tego projektu?

[adik]

Można, zamiast szeregowej pary elektrolitów bipolarnych dać zamiast 22uF, równolegle połączone 6,8uF MKS2? Oczywiście zamontowane w odpowiednie otwory w PCB.

[KrisNext]

Jasne że można:)

[KrisNext]

Witam wszystkich

W wyniku pomyłki zamiast powtórnie zamówić płytki do jednego z urządzeń zamówiłem płytki do Volume Controlera w wersji I Płyteczki są przecudnej urody mają złocone pady i czarną soldermaskę:)

Gdyby ktoś był zainteresowany to zapraszam :)





[frobek]

Ja wezmę 2 sztuki.

[Wolfman]

też chętnie 2 szt przygarnę

[KrisNext]

Witam wszystkich w nowym roku :)

Pojawiły się informacje zwrotne od osób które zbudowały Level Controler wg. mojego projektu. Kilka osób raportowało że mają problem z tym że układ "przepuszcza" sygnał po skręceniu potencjometru na minimum. W takich przypadkach proszę sprawdzić rezystancję w pozycji zamkniętej między ślizgaczem a skrajnymi wyprowadzeniami.

Mierzyłem ostatnio taki potencjometr 1,1k i uzyskałem w pozycji minimum 4 ohm i 1172 ohm dla jednego kanału i 5,2 ohm i 1178 ohm dla drugiego kanału. Pomijając wzmocnienie wzmacniaczy operacyjnych (ustalone rezystorami ) tłumienie układu zależy od stosunku tych wartości i może się okazać że jest nie wystarczające. Przykładowo dla uzyskanych pomiarów 4/1172 =0,00341 czyli 49,33dB i dla drugieg kanału 5,2/1178=0,00441 czyli -47,10dB. To trochę za małe tłumienie. Aby poprawić te wartości potrzebujemy potencjometru który zapewni większy stosunek obu rezystancji. Można to uzyskać znajdując lepszy potencjometr 1k Przykładowo gdyby w przykładowym potencjometrze zamiast 4 ohm udało się uzyskać 0,5 Ohm to tłumienie wyniosło by -67,4dB  (20 dB więcej )  Można też zastosować większy potencjometr (licząc że wartość rezystancji po "zamknięciu" potencjometry będzie na podobnej wartości rzędu pojedynczych omów)  Należy jednak pamiętać że zwiększenie wartości potencjometru spowoduje wzrost szumów układu. Konieczny jest zatem złoty środek. Przykładowo potencjometr 2,5k który po zamknięciu ma 1 Ohm zapewni mam tłumienie rzędu -68dB ale szum Johnsona samego potencjometru będzie o ok 3,8dB większy (-118,2 dB zamiast -122dB dla potencjometru 1k)



[grzecho]

Witam w Nowym 2019r.

Jestem zainteresowany dwoma płytkami gdyby jeszcze były dostępne....może jeszcze jakieś części ktoś ma do tego projektu?

Pozdrawiam

[MARER]

23 godziny temu, grzecho napisał:

Witam w Nowym 2019r.

Jestem zainteresowany dwoma płytkami gdyby jeszcze były dostępne....może jeszcze jakieś części ktoś ma do tego projektu?

Pozdrawiam

Szef wątku ma PCB ...wczoraj właśnie odebrałem z paczkomatu 4 sztuki które mi wysłał

pozdrawiam

[sliv]

Witam serdecznie.

Czy płytki są jeszcze dostępne? Byłbym zainteresowany 2 sztukami.



Pozdrawiam

[adik]

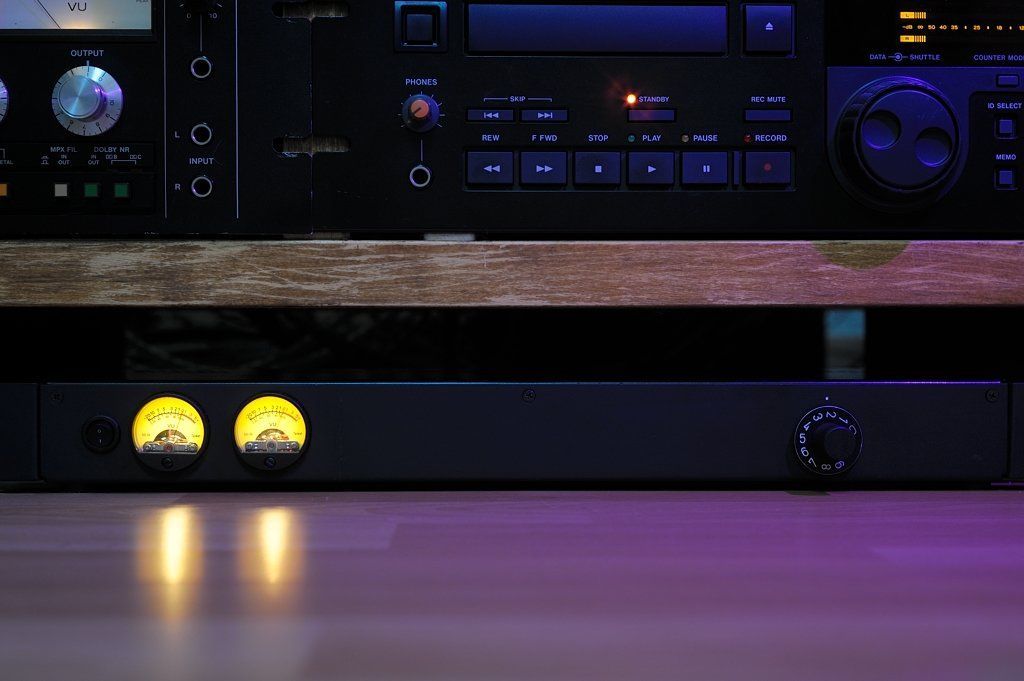

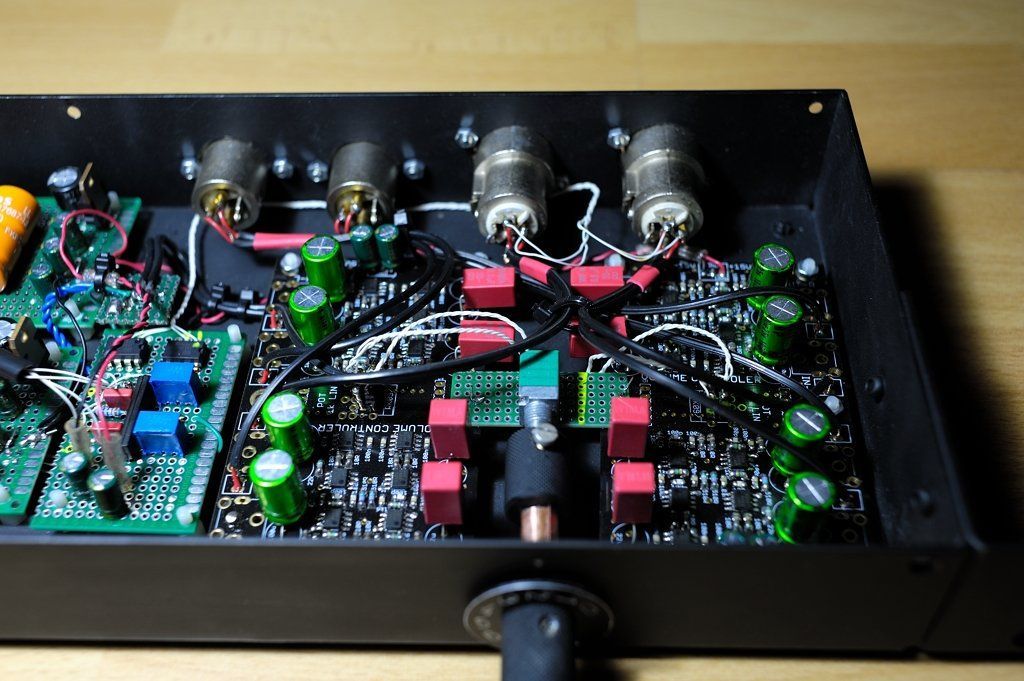

To mój kontroler do sterowania urządzeniami z wejściem XLR. Obudowa po starym routerze. Musze przyznać, że lutowanie płytek jest bardzo pracochłonne.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[adik]

Wskaźniki zbudowałem na oldschoolowym układzie TA7318P. Poprzedzają go 2 układy sumujące INA 134. Całość pokazuje poziom sygnału wejściowego (-2dB dla 1V).

[KrisNext]

Wygląda to zacnie:) Brawo ty



jeśli chodzi o wejścia symetryczne trudno jest zrobić je tak by miały równie dobre właściwości szumowe jak niesymetryczne. Oczywiście Odbiorniki linii INA134 są bardzo fajne a przede wszystkim proste w implementacji. Ale szumowo niestety są zdecydowanie gorsze. Może kiedyś będzie okazja zrobić jakiś projekcik w tym temacie.

[adik]

Ina służy tu tylko do sumowania sygnału dla wskaźników. Sam regulator jest zbalansowany z poczwornym potencjometrem.

[przemak]

To taki trochę mało symetryczny układ wyszedł...

[MARER]

@adik

Który potencjometr użyłeś ?

[adik]

Dlaczego mało symetryczny? Po jednej płytce kontrolera na kanał czyli jedna dla sygnałów +-. Potencjometr zwykły 4x1k liniowy.

[przemak]

1 minutę temu, adik napisał:

Dlaczego mało symetryczny? Po jednej płytce kontrolera na kanał czyli jedna dla sygnałów +-. Potencjometr zwykły 4x1k liniowy.

Bo symetryczny to nie znaczy dwa niezależne kanały, wręcz przeciwnie.

[adik]

Tu są 4 kanały.

[przemak]

4 minuty temu, adik napisał:

Tu są 4 kanały.

Właśnie, a powinny być dwa. Dwa niesymetryczne wzmacniacze nie tworzą wzmacniacza symetrycznego.

[adik]

Chyba czegoś nie rozumiesz. Po pierwsze to nie jest wzmacniacz tylko regulator poziomu sygnału. W mojej wersji wykorzystuję wejścia i wyjścia XLR (+/-/gnd). Czyli jedna płytka reguluje sygnały +/- jednego kanału (prawego), druga +/- drugiego kanału (lewego). Do urządzenia podaję sygnał symetryczny i taki też z niego wychodzi.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[przemak]

5 minut temu, adik napisał:

Chyba czegoś nie rozumiesz. Po pierwsze to nie jest wzmacniacz tylko regulator poziomu sygnału. W mojej wersji wykorzystuję wejścia i wyjścia XLR (+/-/gnd). Czyli jedna płytka reguluje sygnały +/- jednego kanału (prawego), druga +/- drugiego kanału (lewego). Do urządzenia podaję sygnał symetryczny i taki też z niego wychodzi.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ja rozumiem, wykorzystujesz stereofoniczny/dwukanałowy układ do przesyłania sygnału symetrycznego. Mniej więcej tak, jakbyś zamiast kabla symetrycznego użył dwóch bardzo różnych niesymetrycznych kabli w oddzielnych ekranach. To nie jest układ symetryczny. Na przykład na wyjściu układu symetrycznego jest sygnał symetryczny bez względu na symetrię sygnału wejściowego.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
