Integra Philips 22AH384 - VU meter regulacja

[bibi_2]

Niedawno przyciągnąłem wzmacniacz Philips 22AH384 - gra i generalnie wygląda ze wszystko chodzi.

Jedyny mankament to, ze wskaźniki VU meter chodzą dopiero przy poziomie głosnosci jaki dla mnie jest nieakceptowalny.

Znalazlem jakiś schemat i postanowiłem się pobawić. Niestety schemat dla mnie to czarna magia. Tak czy inaczej rozkrecilem pudlo i znalazłem potencjometry które wg mnie miały duże szanse na robienie tego o co mi chodzilo (R68!). Niestety kręcenie nimi nic nie dalo - czy ktoś moglby mi podpowiedzieć co zrobić? ewentualnie jeśli jest z trójmiasta pomoc z tym problemem za rozsadna cene?

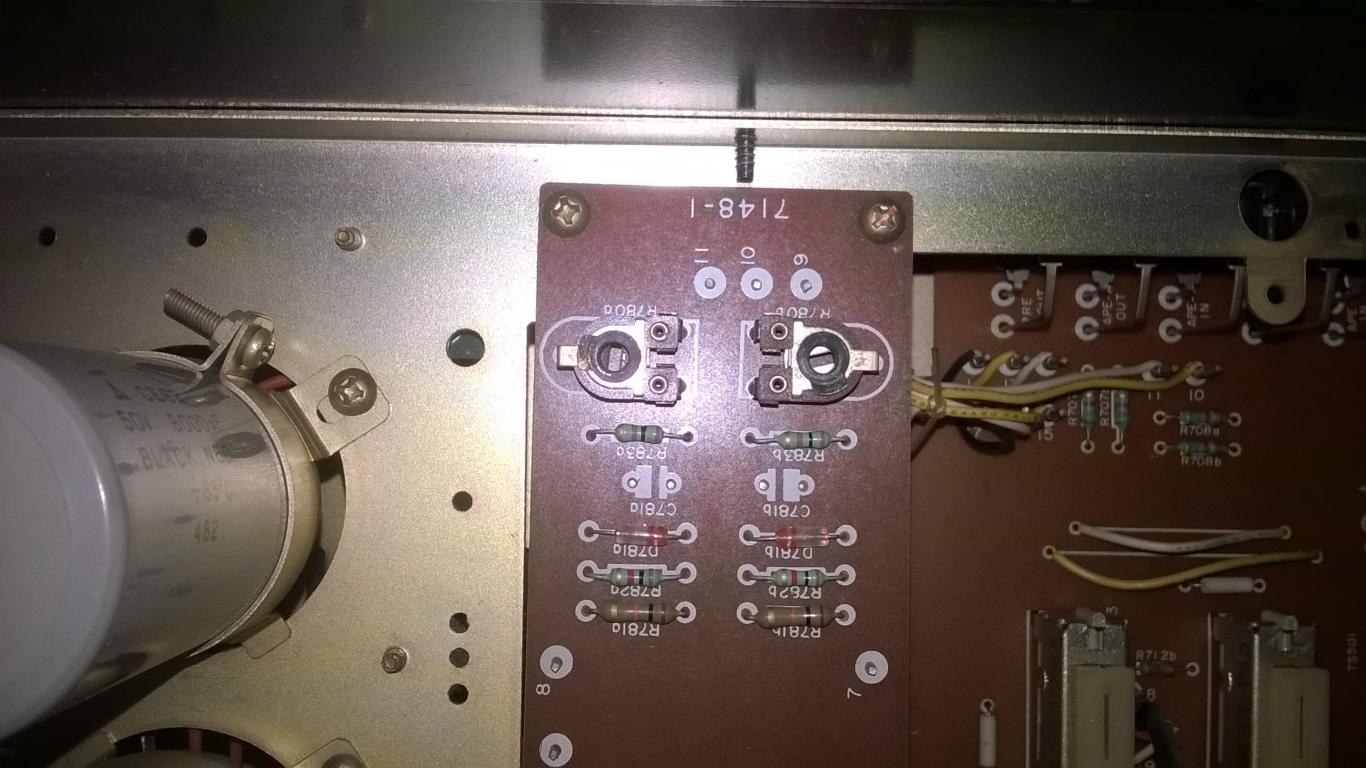

W załącznikach zdjecie potencjometru jakim się bawiłem i schemat.

Jeszcze jedno - po niepowodzeniu znalazłem jeszcze jakies 2 potencjometry które tez postanowiłem ruszyc, nic to nie dalo, ale gorzej ze nie jestem pewien czy zostawiłem je w pierwotnym polozeniu - sprzet gra ale nie wiem na co one mogly mieć wpływ - te potencjometry na ostatniej fotce.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[pataus]

te dwa to wygladaja za odpowiedzialne za te wskaźniki. strona 7 na dole po lewej stronie masz tabelke co i jak

[wavman]

bibi_2, poziom ustalony jest przez dzielnik R781ab - 10k/R782ab/1k 1:10. Peerki 1k służą precyzyjnej regulacji liniowości w obu kanałach.

Zmieniając R781 np. na 100k uzyskasz tłumienie 1:100, na 22k 1:22 itd.

[bibi_2]

jak pisałem wcześniej czytanie schematow to dla mnie magia - niby oznaczenie wskaznikow tam jestale jak to ustawić???? Krecilem nimi prawo i lewo i nic - powinienem to jakos inaczej robic?

Co do liniowości - rozumiem ze moglem ja popsuc poprzez moje zabawy - jakas metoda aby sprawdzić czy jest jak być powinno czy pozostaje mi tylko "na sluch"?



Z tego co napisales rozumiem ze powinienem zmienić te oporniki i żadne kręcenie tutaj nie pomoze? Jeśli tak to na jakie żeby to miało sens? powiem, ze obecnie glosnosci i tak nie mogę rozkrecic powyżej 30%, już na 20% jest dla mnie za glosno

[januss73]

Te wskaźniki są między innymi po to, żebyś wiedział czy nie przesterowałeś końcówki, jak je przestawisz to będą już tylko ozdoby.

Ale jeśli o to ci chodzi to musisz jak pisał wavman zmniejszyć wartości R781a i b. Możesz popróbować z 5k6, jak nadal będzie nie teges to jeszcze mniejszymi.

Weź tylko pod uwagę, że jak przesadzisz, może zdarzyć się sytuacja, że np przy przełączonym wyjściu głośnikowym na nieaktywne i podkręceniu gałki wskaźniki mogą się pożegnać ;)

[pataus]

nie wiem czy dobrze rozkminiam ale tam jest sposob regulacji- 1khz /200mV na wejscie głośność ustawic tak aby w punktach 3 i 4 było okolo 10v i wtedy ustawić 0dB potkiem

[bibi_2]

No dobra daruje sobie ta zabawe ze wskaźnikami - skoro maja mi one cos mowic, ale liczyłem ze będą się poruszać tak jak w sprzęcie który pamiętam z dzieciństwa - teraz po prostu sobie swieca a strzałki stoja,

Jeszcze 1 pytanie - podlaczylem do tego odtwarzacz sieciowy i gramofon. Teraz glosnosc spokojnie mogę rozwinąć na 40% (wskaźniki ciagle stoja w miejscu), przy podlaczeniu zmieniarki CD już na 20% było nieco za glosno i to na wszystkich kanalach (poza phono, tam nawet jej nie podlaczalem wiadomo) Czy powinienem konkretny sprzet podlaczac w jakies konkretne gniazda? Nie chciałbym tutaj czegos popalić już na starcie



pytan\\

No dobra daruje sobie ta zabawe ze wskaźnikami - skoro maja mi one cos mowic, ale liczyłem ze będą się poruszać tak jak w sprzęcie który pamiętam z dzieciństwa - teraz po prostu sobie swieca a strzałki stoja,

Jeszcze 1 pytanie - podlaczylem do tego odtwarzacz sieciowy i gramofon. Teraz glosnosc spokojnie mogę rozwinąć na 40% (wskaźniki ciagle stoja w miejscu), przy podlaczeniu zmieniarki CD już na 20% było nieco za glosno i to na wszystkich kanalach (poza phono, tam nawet jej nie podlaczalem wiadomo) Czy powinienem konkretny sprzet podlaczac w jakies konkretne gniazda? Nie chciałbym tutaj czegos popalić już na starcie



Pytanie o glosnosc nieaktualne - przez przypadek przelaczylem switch na opcje mute i temu było ciszej
