Problem z szumem TDA1524A LM3886


Krzysztof_71007

Rekomendowane odpowiedzi

Witam!



Mam problem ze wzmacniaczem własnej roboty. Otóż działa on na przedwzmacniaczu z TDA1524A (AVT1634) oraz wzmacniaczu mocy 2x70W z LM3886 (AVT2180). Wszystko pięknie oprócz szumu, który jest dość mocno słyszalny. Na głośność szumu nie wpływa regulacja żadnego z potencjometrów, jedynie przy mocnym podbiciu wysokich tonów szum się wzmacnia. Oprócz tego w przypadku włączenia wzmacniacza bez podpięcia źródła dźwięku słychać mocne "buczenie".



Będę wdzięczny za jakiekolwiek sugestie.



Co do zaawansowania technicznego - ja raczej jestem laikiem w sprawach elektronicznych, lecz całość zrobiłem razem z moim dziadkiem elektrykiem/elektronikiem.

Odnośnik do komentarza
Udostępnij na innych stronach

Jak trochę poszukać to tda1524 rewelacyjny nie jest.



Zamontuj takie coś z LM1036

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )



I przyślij te zdjęcia swojego projektu z opisem co i jak podłączyłeś.

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Odnośnik do komentarza
Udostępnij na innych stronach

Przedwzmacniacz jest zasilant transformatorem 50w, a sam wzmacniacz ma do użytku 150w



Ale żeś tam panie plątaninę kabli zrobił. Szczególnie w zasilaczu. A dziadek to elektryk nie elektronik. Szkoda że obudowa jest drewniano metalowa.



Masz tam bezpiecznik w ogóle założony? Przed pierwotnym uzwojeniem transformatora??

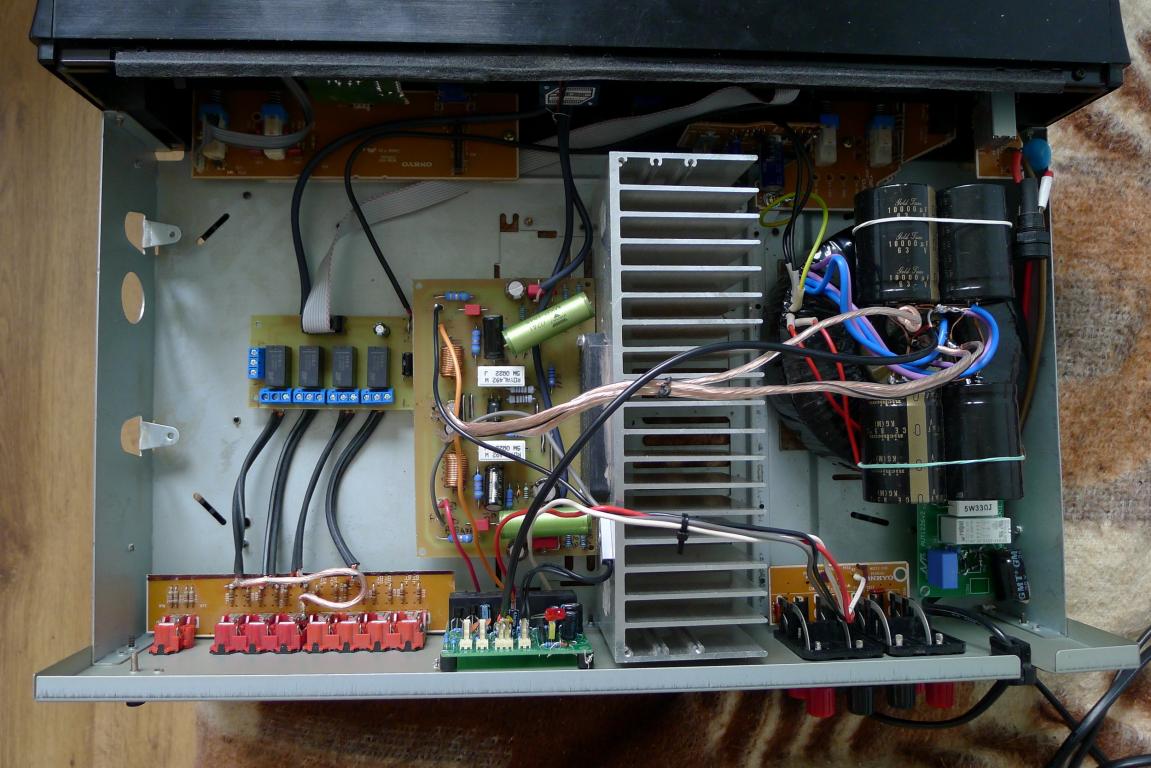

Pierwsze zdjęcie - dobrze by było żebyś wstawił transformatory obok siebie będziesz mógł skrócić przewody i zrobić wszystko przejrzyście. Pozbądź się wszystkich złącz z śrubkami

bo mogą nie łączyć (nie musisz ich wymontowywać. Możesz polutować kable pod spodem (tylko treściwie), te kostki łączące kable też wywal i polutuj).



Dobrze że do zasilania przedwzmacniacza dałeś LM317. Mądrze.



Do włączania wzmacniacza i przedwzmacniacza starczy jeden włącznik.

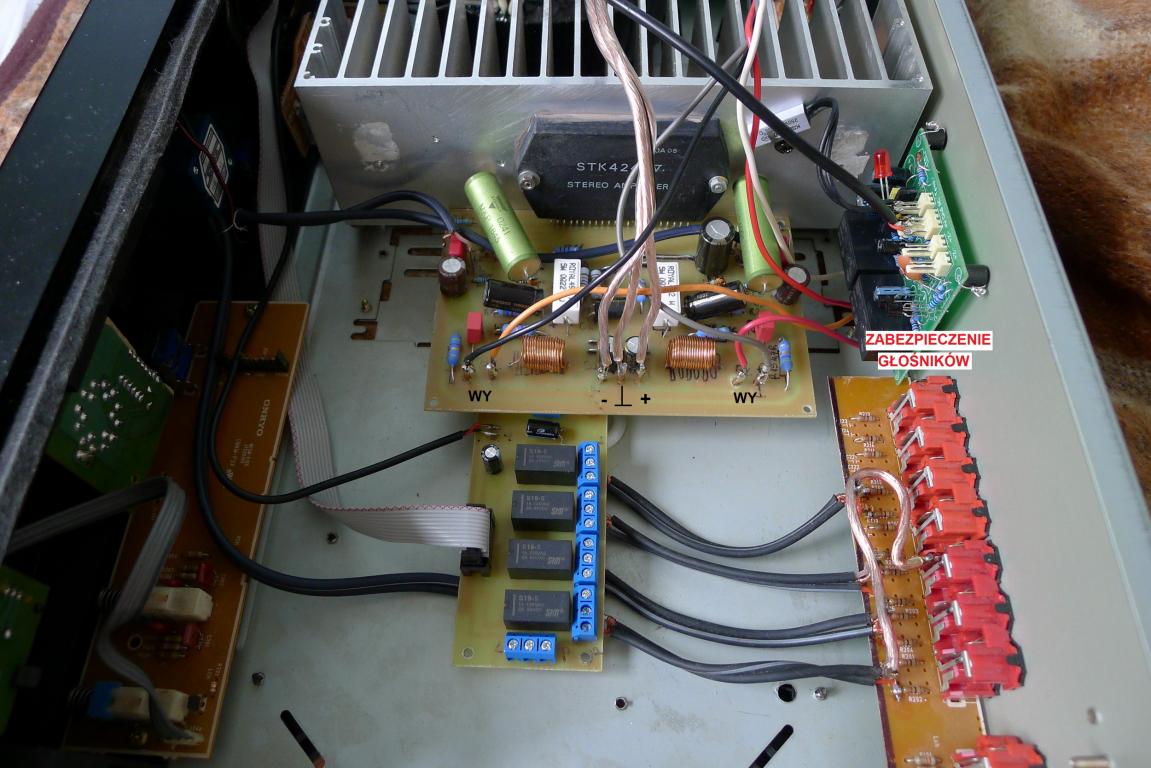

Drugie zdjęcie - z prawej strony widzę jakiś przełącznik i kolejną plątaninę kabli. Do zasilania wzmacniacza przewody 1.5mm - 2.5mm by się nadały. Nie wiem dlaczego kable do kolumn zasuwają do jakiegoś przełącznika. Zapewne do złącza słuchawkowego (duży nieład) i znów na śrubki.

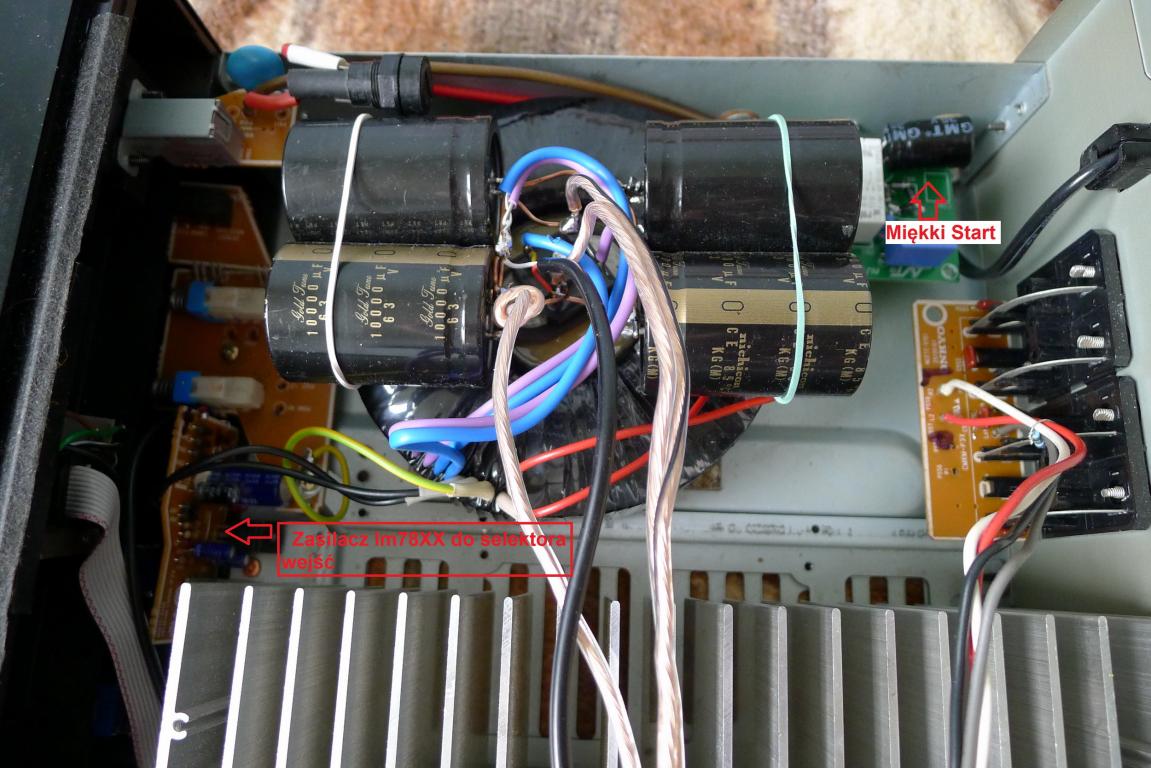

Trzecie zdjęcie - zobacz ile tam jest zwojów kabla. A uziemienie wzmacniacza z lewej strony..... To spinacz? Wywal ten spinacz a uziemienie wzmacniacza weź bezpośrednio z masy wtórnego uzwojenia transformatora 150W. I tak samo wszystkie przewody odkręć i polutuj treściwie.



Czwarte zdjęcie - Wszystko powinno być tak proste jak tylko się da ale nie prostsze. Przemyśl ilość niepotrzebnych i potrzebnych kabli.



Piąte zdjęcie - Zasilacz mocy z prawej ma podwójne kable. Po co??? Do zasilania kitu wystarczą pojedyncze przewody 1.5mm a nawet 2.5mm do masy jeden a plus i minus pod płytką przedłużone z P do P1 i z M do M1



Załączam grafikę i 3 zdjęcia mojego projektu na hybrydzie STK (powinieneś zobaczyć różnicę)

Cytuje jednego z forumowiczów

".............., ale po ścieżkach masy sygnałowej nie może płynąć prąd masy zasilacza".



Po zastosowanych naprawach mam nadzieję zobaczymy wzorowy wzmacniacz, wszystko polutowane a nadmiar przodów wycięty.



I jeszcze przypominam o uruchomieniu wzmacniacza przez żarówkę włączoną w szereg z pierwotnym uzwojeniem transformatora. W celu zabezpieczenia kolejnego pierwszego uruchomienia. I polecam też założenie bezpiecznika przed pierwotnym uzwojeniem transformatora.



Tyle mojej rady pozdrawiam P.
