Chciałbym zaprezentować swoją ostatnią konstrukcję. Jest to modułowy przetwornik cyfrowo-analogowy, oparty na znanej kości TDA1541 :)


Sercem projektu jest PCB sekcji cyfrowej, na którym znajduje się sam przetwornik oraz filtr cyfrowy/interpolator AD1896. Filtr pracuje w trybie slave, co znaczy, że zegary są wytwarzane przez generatory kwarcowe 7x5mm i częstotliwość próbkowania jest ustawiona na sztywno na 210.9375kHz. Oznacza to, że DAC może przyjąć pliki do 24bit/192kHz i będzie je jeszcze trochę interpolował :)



Pewnie wielu osobom może się to skojarzyć z DACiem .3lite na AD1865 – i słusznie, bo to tak naprawdę ta sama aplikacja :) Zresztą .3lite pomagał mi na etapie projektowania TDA.



Tak jak wspomniałem, projekt jest modułowy i to z dwóch powodów – raz, że redukcja kosztów (PCB jest 4 warstwowe), a dwa, każdy może spróbować własnego analogu. W tej chwili mam gotowe projekty dwóch analogów:

-klasyczna konwersja I/V oraz filtr dolnoprzepustowy na WO – łącznie 4 pojedyncze WO, do tego źródło prądowe, które eliminuje DC i pozwala wywalić kondensatory z toru sygnału;

-SRPP na 6N2P, znowu klasyka znana od lampizatora, konwersja na rezystorze.



W planach jest bardziej zaawansowany analog na WO oraz ciekawszy analog lampowy, z aktywną konwersją na JFETach i zasilaniem lamp CCS.



Jeżeli chodzi o zasilanie, długo rozważałem czy umieścić mostki prostownicze na płytce z TDA, ale ostatecznie zdecydowałem na zrobienie osobnego zasilacza z prestabilizacją i transformatorami zalewanymi. Dzięki podawaniu na PCB z TDA1541 napięcia stałego, mogłem zastosować kondensatory z mniejszym zapasem napięcia maksymalnego, a więc zwiększyć pojemność/zmniejszyć rozmiary. Oprócz tego, PSRR znacznie wzrasta :)



PCB z transformatorami ma jeden odczep wolny na zasilenie odbiornika SPDIF (w moim przypadku WM8804), a jedno trafo służy do zasilenia sterownika/układu standby. Działa to tak, że ten ostatni transformator cały czas działa i zasila sterownik (który powstanie w bliżej nieokreślonej przyszłości), a ten po sygnale do włączenia np. z pilota, załączy przekaźnik, który poda 230V na pozostałe trafa (oraz na wyjście ARK, które służy do podłączenia np. trafa do lamp), zasili DACa oraz analog i tym samym uruchomi całe urządzenie. Oczywiście jest opcja wlutowania zworki i pominięcia całego zdalnego sterowania.

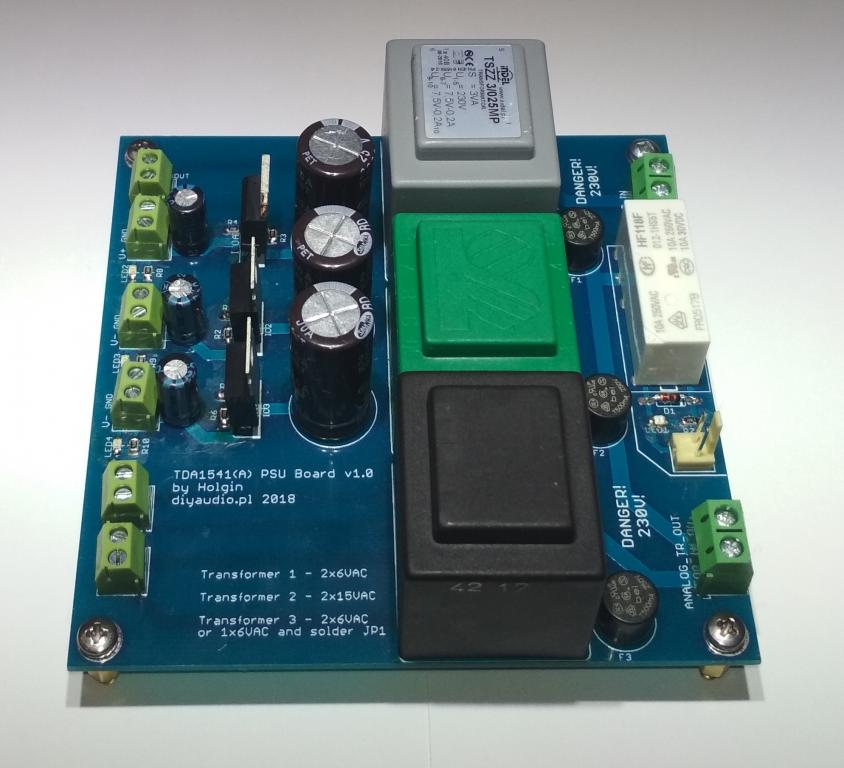

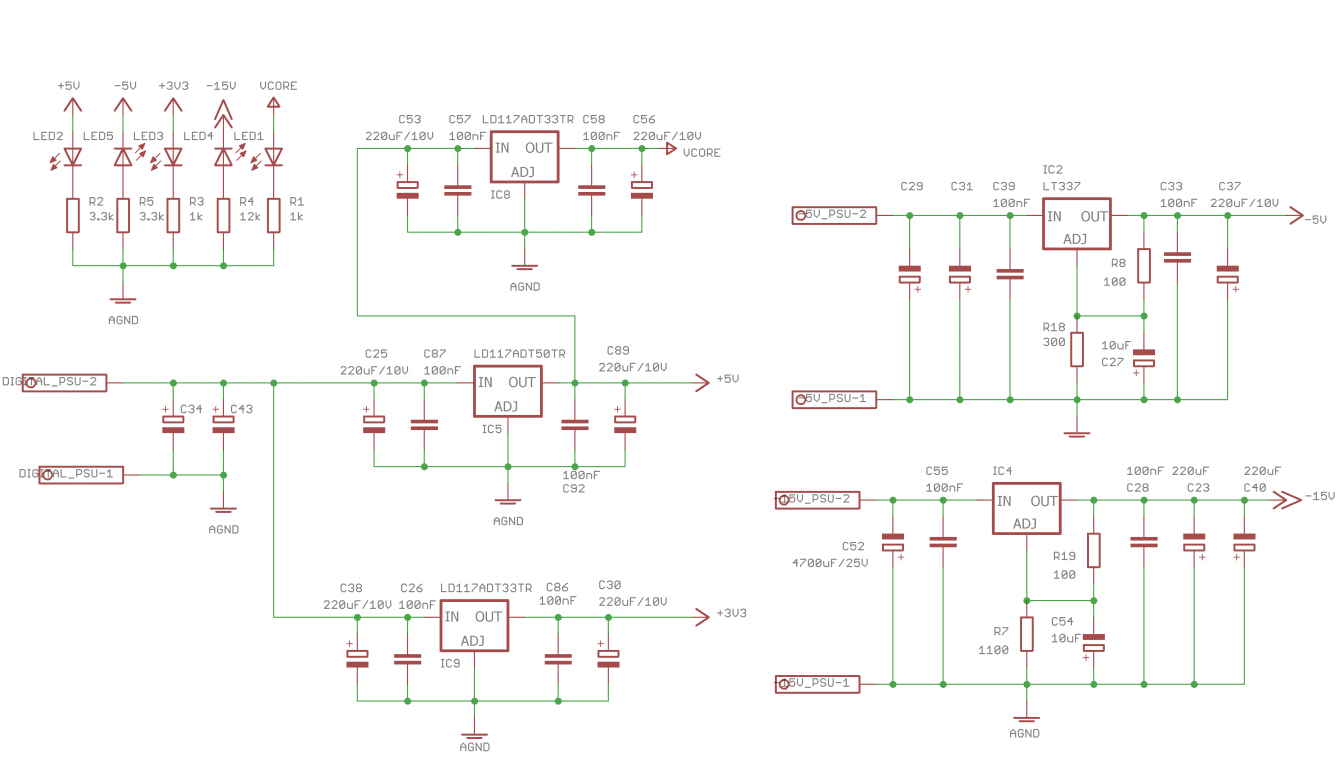

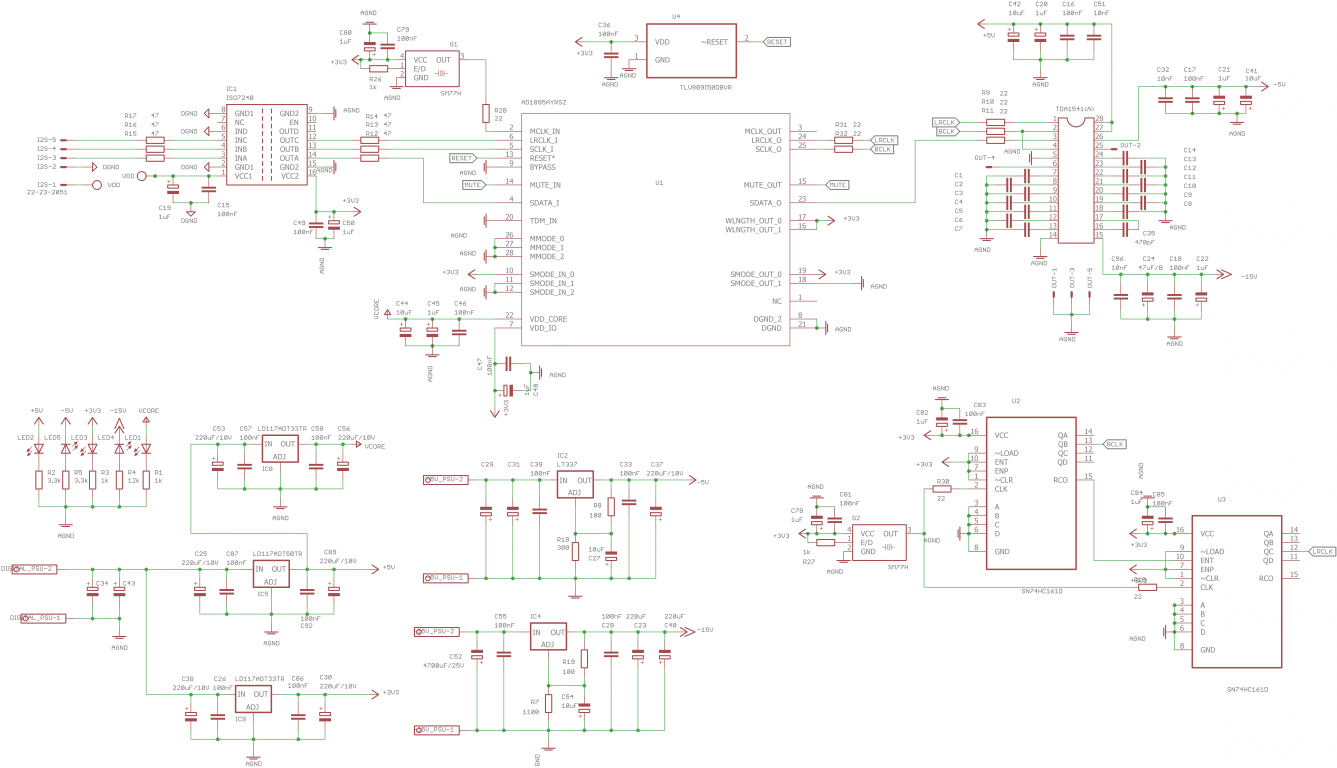

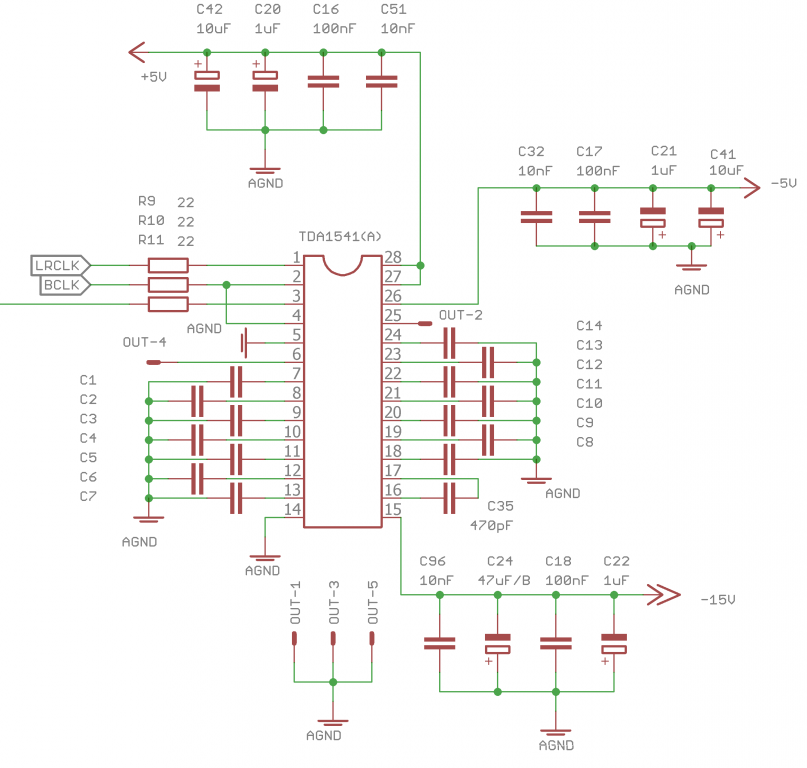

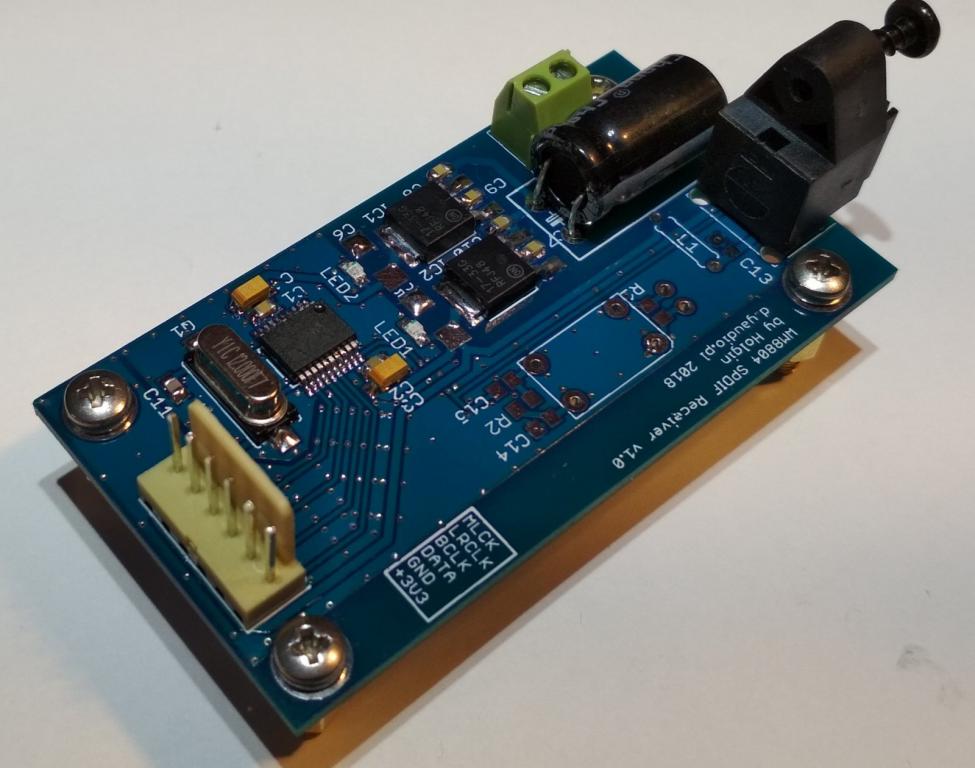

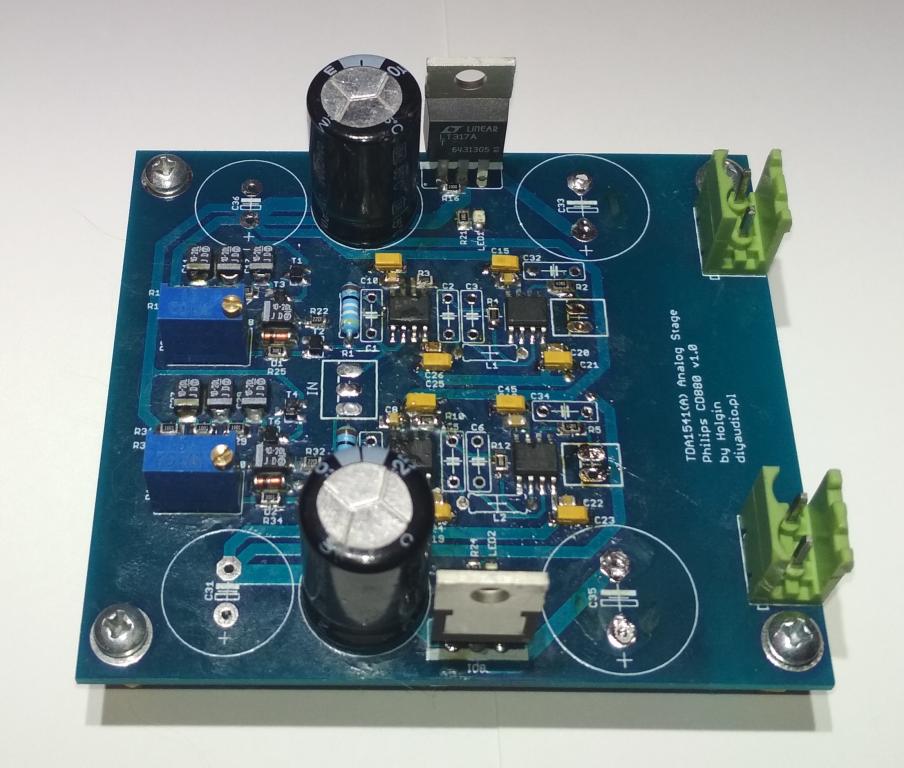

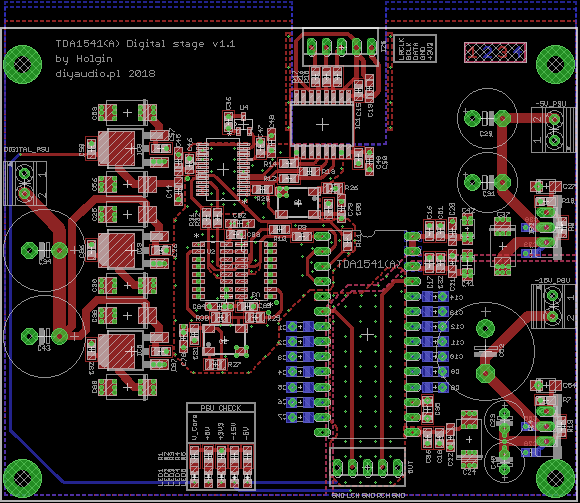

Zdjęcia:

post-57030-0-51207100-1525529877_thumb.jpgpost-57030-0-28414700-1525529884_thumb.jpgpost-57030-0-77671400-1525529963_thumb.jpg

Na razie nie mam ładnych zdjęć polutowanych płytek, ale widać co i jak wygląda :)

Kilka płytek już poszło/lutuje się, jeżeli byliby chętni - zamówię więcej. Projekt z założenia był dla forum :)

  • Like 1

Share this post


Link to post
Share on other sites

Fajnie, że zrobiłeś to "dla forum" !!!



Trudno mi się odnieść do samego projektu i zastosowanych rozwiązań, ale na podstawie zdjęć mogę powiedzieć, że prezentuje się ciekawie.



Zapomniałeś o małym szczególe - jak ten DAC spisuje się w praktyce?

Share this post


Link to post
Share on other sites

Gratulacje ciekawej konstrukcji!

I jak gra?


Mistrz Yoda powiedział: Jest Moc! Ale, przede wszystkim Skywalker, jest Moc Mocy i Moc Mocy Mocy, jako pierwsza i druga pochodna i te trzeba posiąść! Wyskakuj z tego kokpitu i bierz się za tabliczkę mnożenia, długa droga przed nami!

Share this post


Link to post
Share on other sites

Mam pytanie o dostępność tda jak i pozostałych części



Wysłane z mojego EVA-L09 przy użyciu Tapatalka





Share this post


Link to post
Share on other sites

Tda to chyba najtaniej kupic cos na olx za 100zl i zrobic wylut.



Wiem ze Holgin ma takze wersjie NOS takze gratki dla chlopaka za wielotorowosc.

Share this post


Link to post
Share on other sites

Musi byc 1541a?



Wysłane z mojego EVA-L09 przy użyciu Tapatalka





Share this post


Link to post
Share on other sites

Dzięki :)

Jak gra? Nie mam pojęcia, mam za słabe kolumny, żeby robić dobre porównania, za mało czasu żeby słuchać na spokojnie i za dużo kombinuje/zmieniam/testuje, żeby pamiętać brzmienie :)



Jeżeli chodzi o dostępność - wszystkie części są normalnie produkowane oprócz oczywiście TDA1541 (nie musi być wersja "A" :) ), ale tak jak zostało wspomniane, kość jest spokojnie do zdobycia.

Share this post


Link to post
Share on other sites

Zrobiłem pomiary pasma przenoszenia filtru na wzmacniaczach operacyjnych i przy okazji wyszła z tego wartościowa lekcja :)



Pierwotnie symulacje przeprowadziłem dla cewki 270uH/rezystancji 1.8R i tłumienie wyszło około 67dB. Zadowolony z wyniku, zamówiłem te cewki, nie patrząc na rozmiar - i musiałem je lutować od spodu :) Są wielkości rezystora 1-2W.

Czas mijał, w międzyczasie zamówiłem inne, mniejsze cewki i je podmieniłem. Nie spojrzałem tym razem na ich rezystancje. Po zrobieniu pomiarów wyszło mi coś takiego:


Wszystkie fajnie, zgadza się z teorią, pasmo audio praktycznie płaskie, minimum w okolicach fs = 210.9375 kHz, tylko te -54dB to jakoś mało... trochę rozczarowany zacząłem myśleć i grzebać w LTspice.

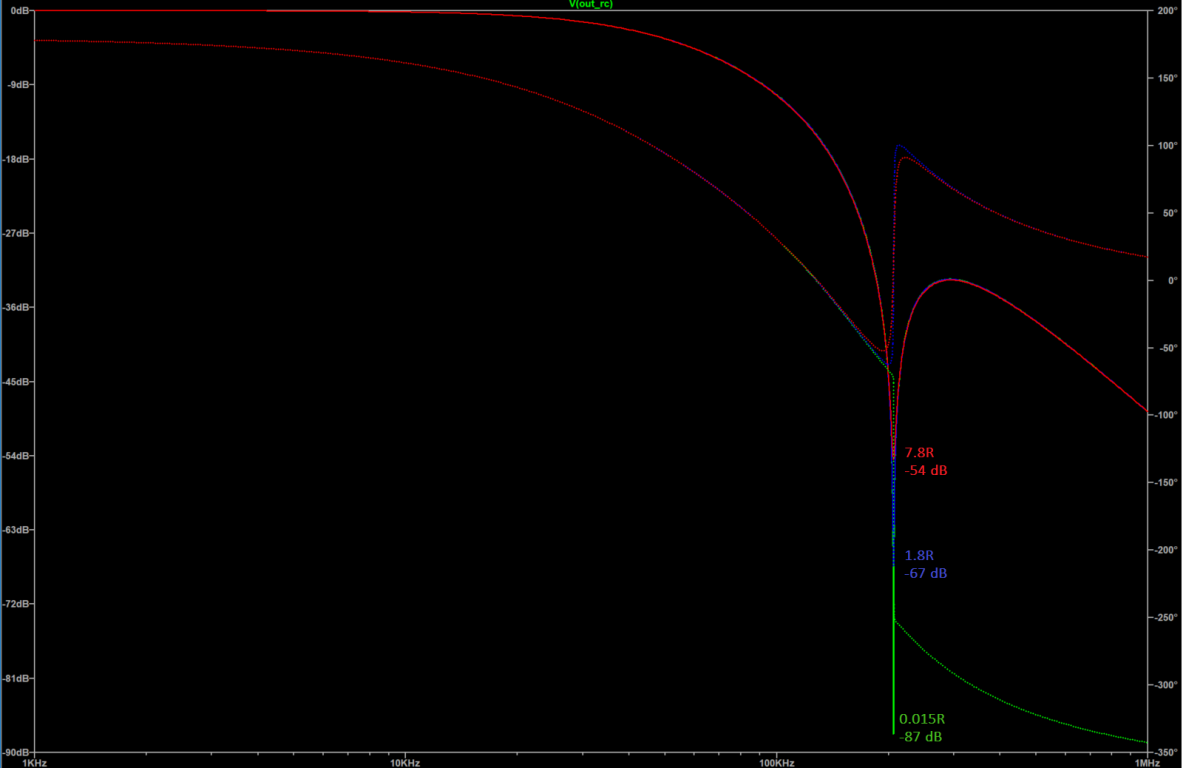

Ostatecznie zrobiłem symulacje dla trzech cewek, dwie które mam (TME) i jedna (Mouser) o bardzo fajnej rezystancji 15mOhm :)


Jak widać, rezystancja cewki jest tutaj kluczowa, jeżeli chodzi o tłumienie. Pasmo przenoszenia 20-20kHz pozostaje takie same, pogłębia się jedynie minimum na fs, na czym nam zależy. Jeżeli uda się trafić rezonansem precyzyjnie w częstotliwość próbkowania, mamy ponad 90dB tłumienia, co jest świetnym wynikiem, jednak wymagałoby to małego wiaderka kondensatorów 2.2nF do mierzenia i paru godzin w laboratorium :) Bez takich kombinacji tłumienie będzie mniejsze, jednak i tak znacznie większe niż tradycyjne filtry np typu MFB.

Oczywiście tłumienie nie jest jedynym istotnym parametrem dla filtru dolnoprzepustowego, będę robić więcej pomiarów i symulacji.



Wygląda to nieźle :)

Share this post


Link to post
Share on other sites

tylko te -54dB to jakoś mało...



Wystarczające ;) Naprawdę więcej nie potrzeba.

Share this post


Link to post
Share on other sites

Z góry przepraszam jeśli w poniższym pytaniu coś namieszam w terminologii, albo czegoś oczywistego dla innych, nie będę wiedział. Otóż mam takie pytanie - czy niniejszy dac z filtrem cyfrowym AD1896 posiada oversampling w takim rozumieniu jak to było zaznaczane np. na starych odtwarzaczach CD (4 x oversampling). Np. filtr cyfrowy Sony CXD1088 posiada cztetokrotny oversampling w moim dacu na TDA1541, a ten z tego wątku?


Świetna poglądowa galeria (nie moja) dot. TDA1541(A):

www.maxdat.eu/_galeria/Foto%20TDA1541.html

Share this post


Link to post
Share on other sites

Ten ma oversampling ~x4.78 :) Oprócz tego, znacznie lepsze parametry samego filtru cyfrowego.

Share this post


Link to post
Share on other sites

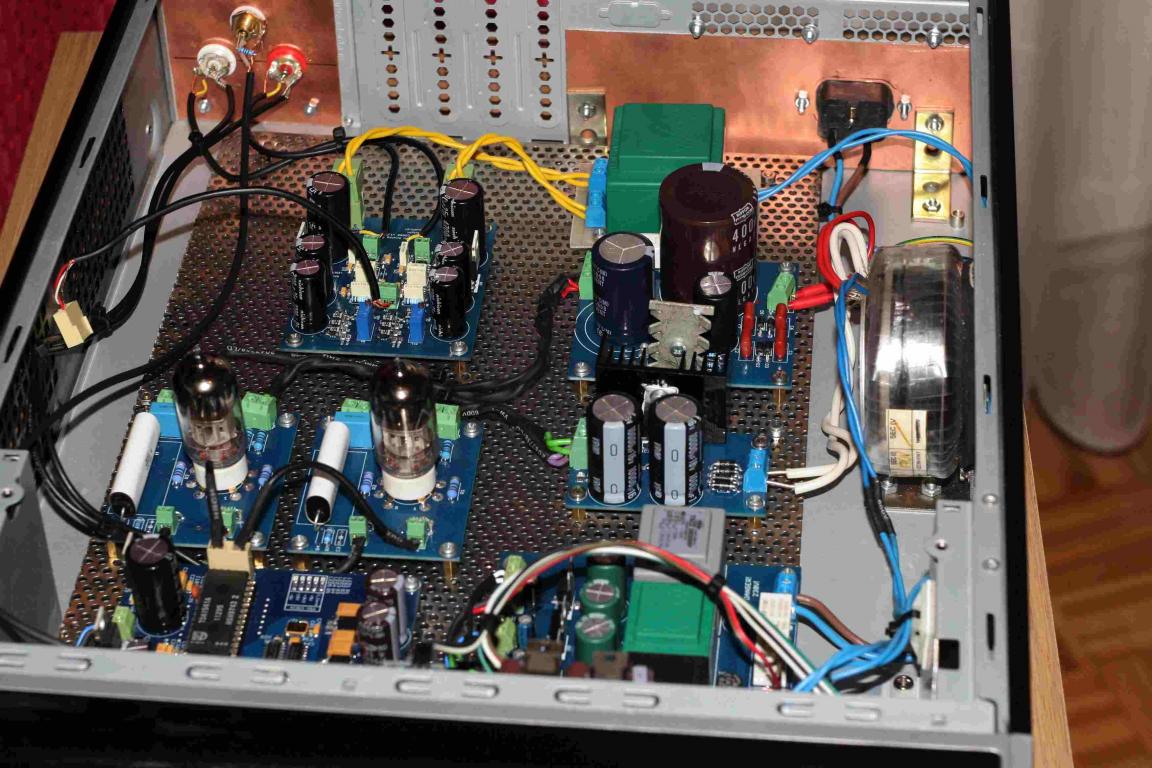

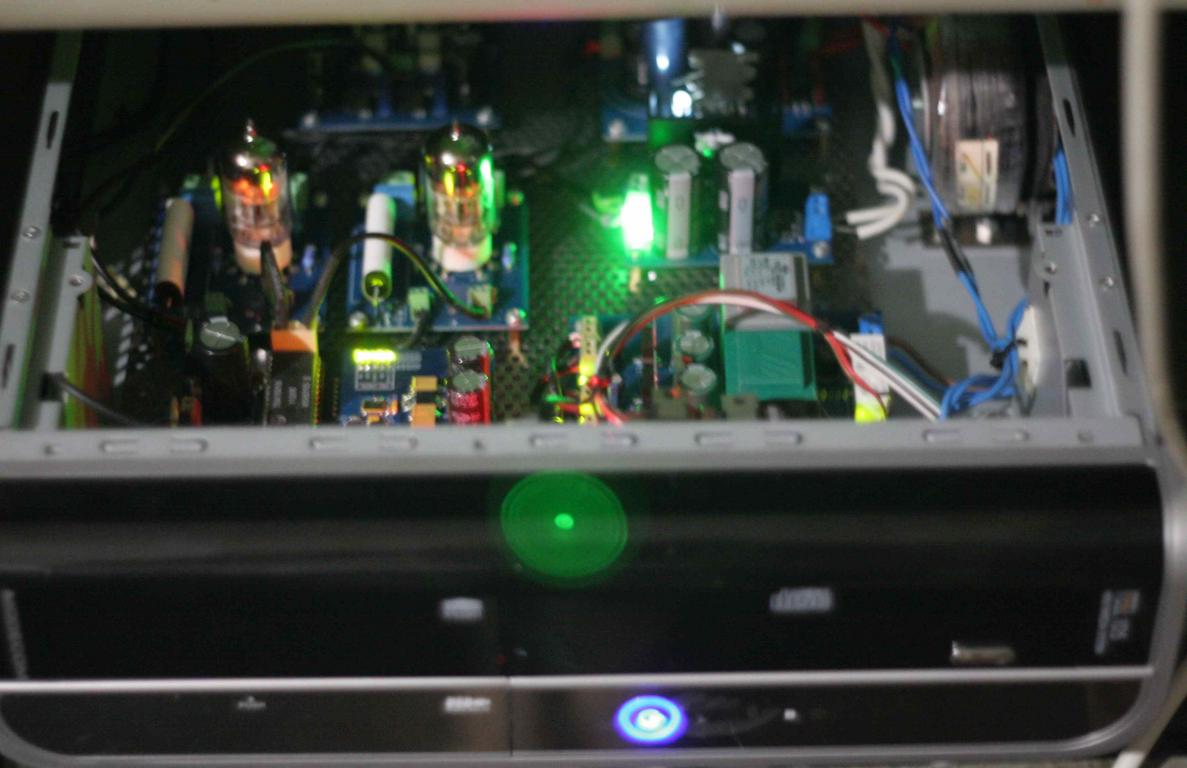

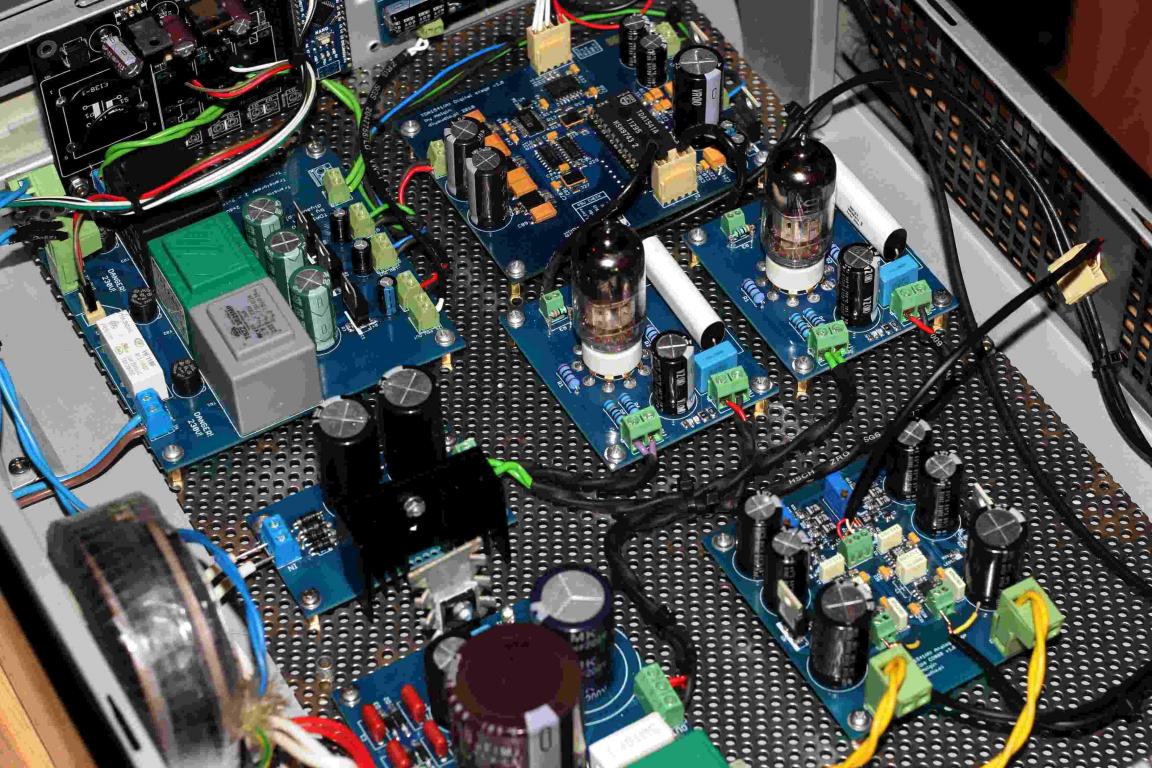

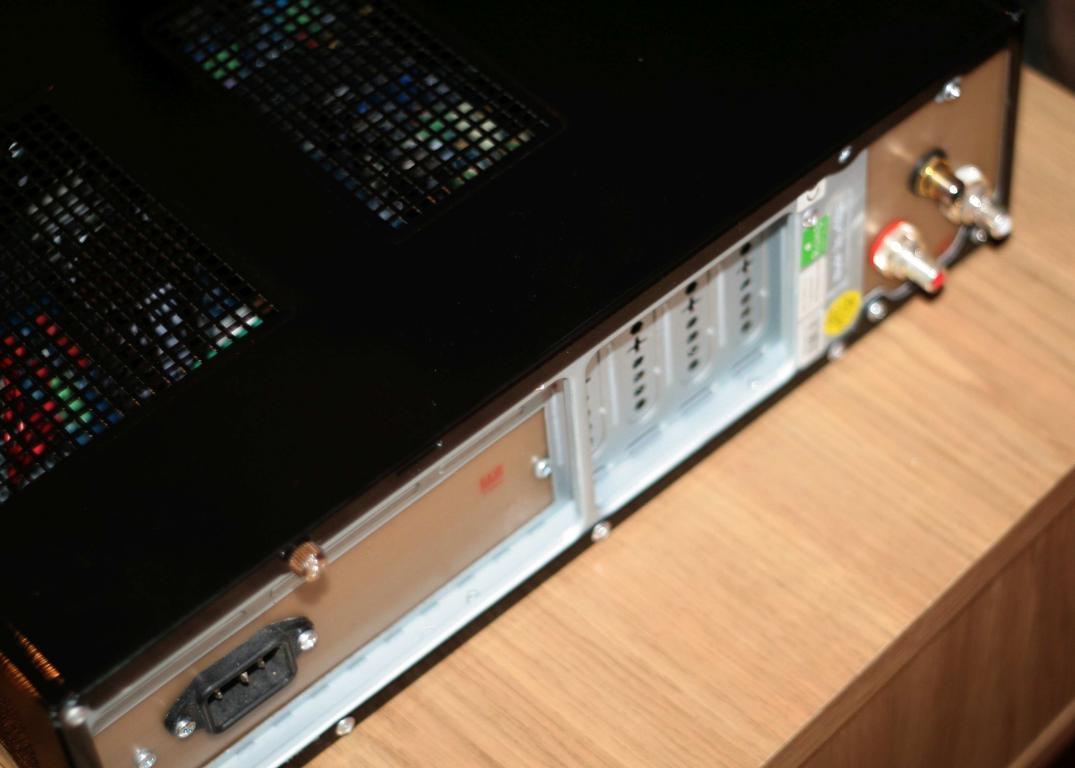

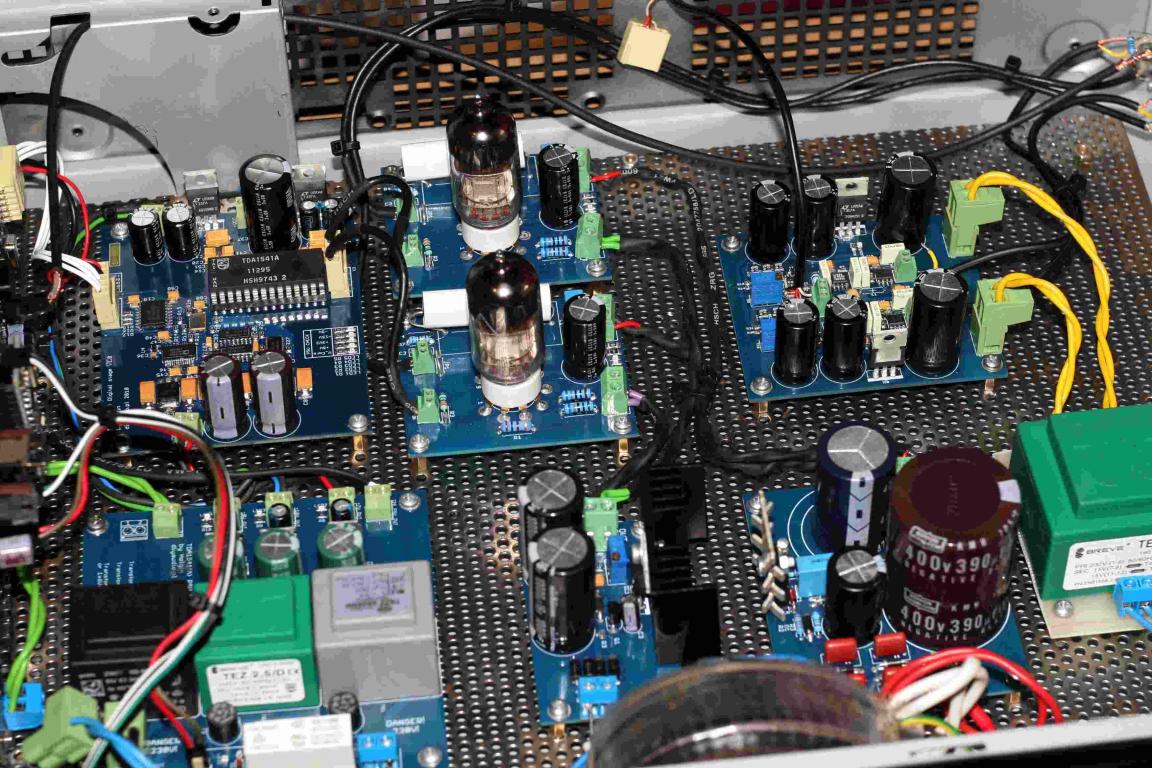

Nie wiem od czego zacząć... moze napiszę na początek...., że mam TO. Od dzisiejszego wieczora. O dźwięku przyjdzie jeszcze pewnie napisać. Na razie tylko powiem (późno już).....jest 192Khz!!!! (TDA1541A i 191Khz !!!, ha) i na podstawowych lampach...... --> wiem, że zaczyna się ... BAJKA, słyszę Ją, i wiem, że to ONA. Dziękuję serdecznie Autorowi (wszystkim Autorom! :))

(P.S. Obudowa komputerowa moja, bardzo estetyczna, schludna i tania)

post-11942-0-15776500-1533586556_thumb.jpgpost-11942-0-73623600-1533586562_thumb.jpgpost-11942-0-13697000-1533586573_thumb.jpgpost-11942-0-86074700-1533586580_thumb.jpgpost-11942-0-99754200-1533586594_thumb.jpgpost-11942-0-88610000-1533586626_thumb.jpg


Świetna poglądowa galeria (nie moja) dot. TDA1541(A):

www.maxdat.eu/_galeria/Foto%20TDA1541.html

Share this post


Link to post
Share on other sites

Czy można kupić płytki do montażu cyfrówki bez zasilaczy i bez analoga ?

Albo zmontowaną cyfrówkę bez TDA ?



pozdrawiam

Arkadix

Share this post


Link to post
Share on other sites

Ogólnie rzecz biorąc, płyteczki mi się już skończyły. Jeżeli byliby chętni, mogę zrobić zamówienie na więcej, ale to minimum 10 sztuk. Do tego raczej przeprojektuje zasilacz tak, by był bardziej kompatybilny z moim sterownikiem DACa - będzie znacznie mniejszy.

Share this post


Link to post
Share on other sites

Czy byliby chętni na płytki ? Ja jestem chętny na płytki do układów cyfrowych bez analogu i bez zasilacza. To jeszcze 9 osób ... :-)

Share this post


Link to post
Share on other sites

Witam

Zaciekawił mnie ten DAC, pytanie do autora odnośnie konstrukcji, zastosowano dwa zegary SM77H, z jaką dokładnie częstotliwością pracują? Czy są potrzebne aż dwa? Czy jest mozliwośc wykorzystanie jednego dokładnego zegara dla TDA1541 oraz AD1896. Jaka funkcje spełniaja układy 74HC161 (przypuszczam ze steruja pracą przetwornika pracujacego w trybie I2S, tylko czy nie wystepuje problem z synchronizacja z danymi od układu ad1896? inny zegar....)

Share this post


Link to post
Share on other sites

Jeden z zegarów ma częstotliwość 30MHz i jest to zegar dla AD1896, który pracuje w trybie slave. Oznacza to, że LRCK oraz BCK to wejścia, na które podawany jest zegar odpowiednio 210.9375 kHz/13.5MHz, które z kolei wytwarzane są dzieląc 27MHz z drugiego generatora za pomocą układów 74AC161 (dzielenie przez 2 oraz 128) :)

Share this post


Link to post
Share on other sites

Układ AD1896 pracuje jako bufor danych I2S ? wysyłając je do TDA1541 w takt zegara 210.9375 kHz ?

Jak dobrze rozumie to najważniejszy jest tutaj zegar 27MHz wraz z dzielnikami (Master) sterujący praca całego przetwarzania danych.

Share this post


Link to post
Share on other sites

Oznacza to, że DAC może przyjąć pliki do 24bit/192kHz i będzie je jeszcze trochę interpolował :)

W jaki sposób jest to realizowane? przetwornik TDA1541 jest 16bitowy, układ ad1896 zamienia dane 24bit na 16?

Share this post


Link to post
Share on other sites

W jaki sposób jest to realizowane? przetwornik TDA1541 jest 16bitowy, układ ad1896 zamienia dane 24bit na 16?



Mniej znaczące bity są ucinane na AD1896, może pracować w takim trybie

Edited by devshin

Share this post


Link to post
Share on other sites

Jakie masz lampy a analogu ? to SRPP?



6N2P-EW, SRPP, podstawowy i klasyczny układ do tego TDA :)



Mniej znaczące bity są ucinane na AD1896, może pracować w takim trybie



Dokładnie tak.

Share this post


Link to post
Share on other sites

Ten ma oversampling ~x4.78 :) Oprócz tego, znacznie lepsze parametry samego filtru cyfrowego.

Oversampling czy upsamling?

Myślę, że przy okazji tego wątku, szczypta teorii dla "ciemnego ludu" by nie zaszkodziła :) Pytanie zrodziło się po przeczytaniu, krótkiej wymiany zdań w tym wątku sprzed lat: https://translate.go...html&edit-text=


Świetna poglądowa galeria (nie moja) dot. TDA1541(A):

www.maxdat.eu/_galeria/Foto%20TDA1541.html

Share this post


Link to post
Share on other sites

W ramach relacji z użytkowania potwierdzam bezproblemowe działanie daca z plikami muzycznymi, które posiadam o częstotliwościach próbkowania: 44,1kHz, 88,2kHz, 96kHz, 192kHz.

P.S. Dźwięk z lampki "miodzio". Mało w życiu słyszałem, ale takiej reprodukcji jak dotąd nigdy. Tym samym myślę, że przeskoczyłem kilka "półeczek", choć nie wiem czy dwie czy więcej.


Świetna poglądowa galeria (nie moja) dot. TDA1541(A):

www.maxdat.eu/_galeria/Foto%20TDA1541.html

Share this post


Link to post
Share on other sites

Napisano 09.08.2018 - 21:21

Użytkownik Holgin dnia 05.05.2018 - 16:31 napisał

Oznacza to, że DAC może przyjąć pliki do 24bit/192kHz i będzie je jeszcze trochę interpolował :)

W jaki sposób jest to realizowane? przetwornik TDA1541 jest 16bitowy, układ ad1896 zamienia dane 24bit na 16?

Mniej znaczące bity są ucinane na AD1896, może pracować w takim trybie



Nie wiem czy to ważne i czy coś wnosi do obsługi rodzajów plików przez ten dac, ale z tej strony http://www.mauvecloud.net/sounds/index.html ściągnąłem sobie z ciekawości 2 pliki:

1. PCM (uncompressed) 32 bit http://www.mauvecloud.net/sounds/pcm3244s.wav

2. IEEE Double (64-bit floating point) http://www.mauvecloud.net/sounds/dbl44s.wav

i te dwa pliki poprzez Amanero i wyjście spdif z niego oraz foobara (Combo384 ASIO1.03) odtworzone zostały prawidłowo przez dac. Czy nie świadczy to o tym, ze dac ten obsługuje też pliki 32 i 64 bitowe ?

Edited by (nie)przecietniak

Świetna poglądowa galeria (nie moja) dot. TDA1541(A):

www.maxdat.eu/_galeria/Foto%20TDA1541.html

Share this post


Link to post
Share on other sites

Ograniczając stosowanie na końcu zdań pytajników, stwierdzę, jak ja, jako humanista rozumiem powyższą sutuację w kontekście wcześniejszych wypowiedzi w tym wątku oraz faktu, że WM8805, który jest odpowiedzialny za wyjście spdif na płytce amanero i WM8804, który jest odbiornikiem spdif w dacu - oba obsługują maksymalnie do 24bit. Otóż ja rozumiem to w ten sposób, że gdzieś po drodze (myślę, że w amanero) przed WM8805 rozdzielczość bitowa sygnału jest redukowana z 32 bit do 24.

Edited by (nie)przecietniak

Świetna poglądowa galeria (nie moja) dot. TDA1541(A):

www.maxdat.eu/_galeria/Foto%20TDA1541.html

Share this post


Link to post
Share on other sites
