Recommended Posts

A ktorego DACa poskladales?

Co do lamp: dla mnie nic nowego.

Co do gestych plikow to z tego co wiem w Trybie NOS nie pojda.

No chyba ze jest tak jak pisal mi kiedy .3lite, cytujac go:

"TDA1541 odtworzy 192 kHz pod warunkiem, że ramka będzie miała 32x Fs zamiast standardowego 64x Fs. W tym drugim wypadku maksymalnie 96 kHz. "

Bity raczej przyjmie 24 czy 32 ale utnie do 16.

Ak4118 wypluwa dane raczej w ramce 64x Fs. Nie wnikalem jeszcze czy da sie przestawic na 32x Fs.

Nie szukalem takze w innych odbiornikach spdif(WM8904/8805 czy DIX9211)



Albo 2 opcja to filtr.

Starszy prostszy proponowany przez Holgina AD1896 lub...

Trzeba by czekac na .3Lite az ukonczy projekt filtra fpga pod TDA1541 i TDA1540 wtedy taki DAC lyknie 32/384khz.

https://ssl.diyaudio.pl/showthread.php/29511-Filtr-cyfrowy-czyli-jak-interpolowaĂ„ â ?p=521115



Edited by Yasica

Share this post


Link to post
Share on other sites

1. micha7n - x2

2. yasica - x2 lub x3( do ustalenia) (płytka DAC + ZASILACZ )

3. Piotr84 - x1

4. Scott L.F. - x1 (z zasilaczem)

5. janf - x2 (z zasilaczem)

6. enkoder - x1 (z zasilaczem)

7. pataus -x1 (z zasilaczem)  (+ analog na WO i 2x SPDIF  w razie nastepnego zamowienia )

8. Copper_Lucas -  x1(z zasilaczem )  +ew. moduł S/PDIF

9. Piotr_72451 x2 ( z zasilaczem )

10. kamiru x1 ( z zasilaczem )

11. grip - 1 kpl.

12. ricky x1 (z zasilaczem)

Share this post


Link to post
Share on other sites
19 minut temu, Yasica napisał:

A ktorego DACa poskladales?

Co do lamp: dla mnie nic nowego.

Co do gestych plikow to z tego co wiem w Trybie NOS nie pojda.



Albo 2 opcja to filtr.

Starszy prostszy proponowany przez Holgina AD1896 lub...

Trzeba by czekac na .3Lite az ukonczy projekt filtra fpga pod TDA1541 i TDA1540 wtedy taki DAC lyknie 32/384khz.

https://ssl.diyaudio.pl/showthread.php/29511-Filtr-cyfrowy-czyli-jak-interpolowaĂ„ â ?p=521115



Poskładałem tego o którym jest wątek na płytkach Holgina.

No ale niestety TDA  jest z poprzedniej epoki i mimo że gra świetnie to przy obecnej gęstości plików - trzeba iść mocno do przodu. Dlatego interesuje się  AK ...co więcej też zlampizowanym :) ale tu będzie inna historia bo o ile dobrze pamiętam to AK ma wyjscie napięciowe więc trzeba będzie jakiś inny stopień wykombinować.

Edited by micha7n

Share this post


Link to post
Share on other sites

Jeśli jest ktoś z Kolegów zainteresowany zmontowanym dla mnie przez kol. Holgin gotowym egzemplarzem daca z tego wątku na lampach (zdjęcia całości daca są w tym wątku - wcześniej) to mogę odstąpić gotowego daca (z kością TDA1541A albo bez kości, nie ma USB - tylko wejście cyfrowe COAX 192khz/24bit) - zapraszam na priva.

Powyższe -  czynię tylko ze względu na pewne nieoczekiwane zmiany życiowe.


Świetna poglądowa galeria (nie moja) dot. TDA1541(A):

www.maxdat.eu/_galeria/Foto%20TDA1541.html

Share this post


Link to post
Share on other sites

Nie ma ktoś na zbyciu 2 sztuk 74AC161?


"Mój panie, po cóż tłumaczyć durniowi, że jest durniem. Przecież jego dureństwo na tym właśnie polega, że nie ma o nim pojęcia." - Bernard le Bovier de Fontenelle

Share this post


Link to post
Share on other sites

Ze względu na Chiński Nowy Rok, PCB będą w lutym. Da mi to więcej czasu na pracę nad projektem, poddam też płytkę pod dyskusję, jeżeli ktoś chciałby coś zasugerować :)

Share this post


Link to post
Share on other sites
W dniu 13.01.2019 o 22:06, ricky napisał:

1. micha7n - x2

2. yasica - x2 lub x3( do ustalenia) (płytka DAC + ZASILACZ )

3. Piotr84 - x1

4. Scott L.F. - x1 (z zasilaczem)

5. janf - x2 (z zasilaczem)

6. enkoder - x1 (z zasilaczem)

7. pataus -x1 (z zasilaczem)  (+ analog na WO i 2x SPDIF  w razie nastepnego zamowienia )

8. Copper_Lucas -  x1(z zasilaczem )  +ew. moduł S/PDIF

9. Piotr_72451 x2 ( z zasilaczem )

10. kamiru x1 ( z zasilaczem )

11. grip - 1 kpl.

12. ricky x1 (z zasilaczem)

13. jafazi -x1 (z zasilaczem i analogiem lampowym i SPDIF)

Share this post


Link to post
Share on other sites

Oferta sprzedaży lampowego daca Holgina z niniejszego wątku, już nieaktualna, jest w dobrych rękach (gratuluję dobrej decyzji), proszę nie słać już wiadomości.


Świetna poglądowa galeria (nie moja) dot. TDA1541(A):

www.maxdat.eu/_galeria/Foto%20TDA1541.html

Share this post


Link to post
Share on other sites

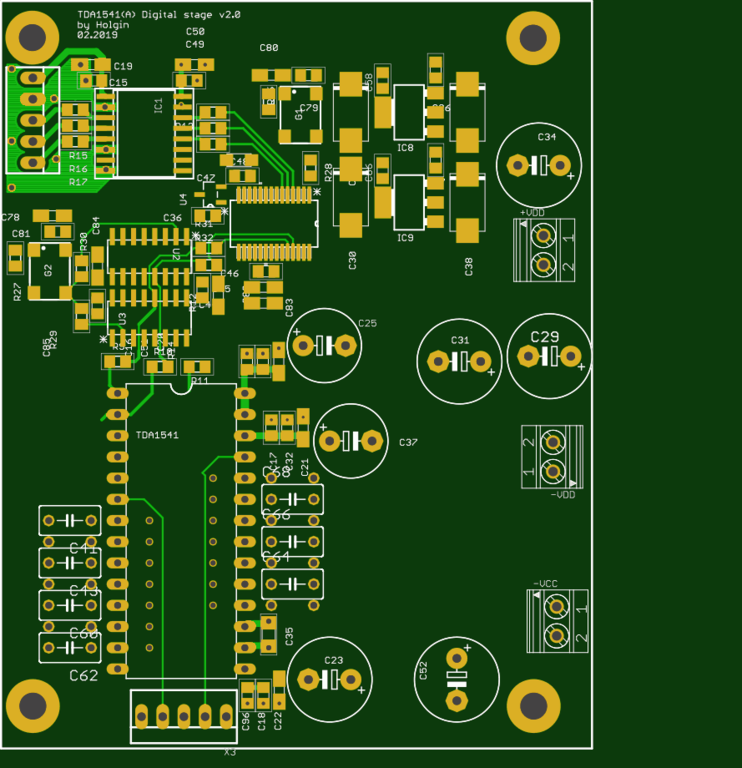

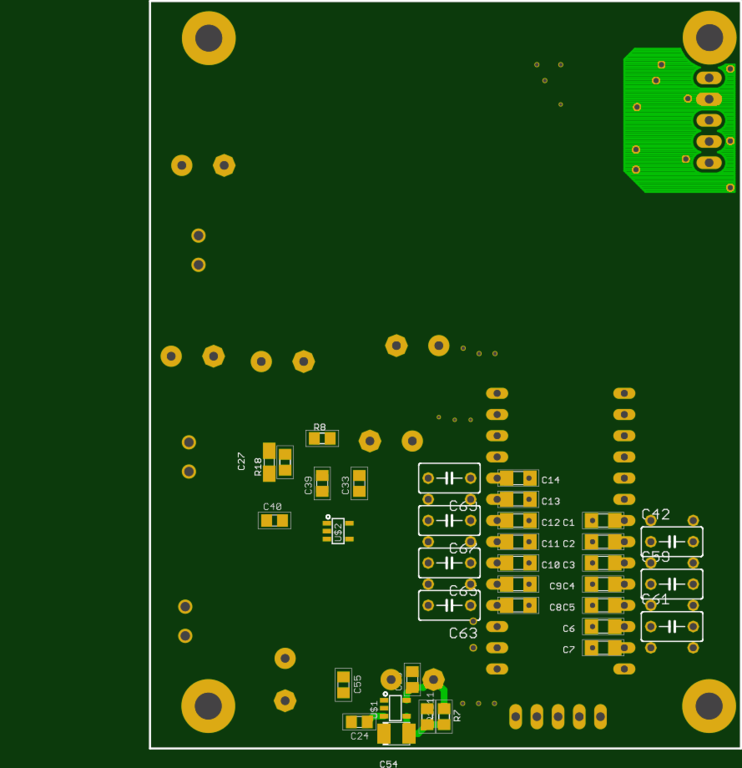

top.thumb.png.c076c3dae9a2a2fe346202286eebbbbe.pngbottom.thumb.png.a3c3b9a0ed9ef51514a97bc321329f0d.png





Tak to na razie wygląda. Płytka jest mniejsza, będą 4 osobne zasilania (cyfrówka, +5, -5 oraz -15V dla TDA), 4 warstwy, miejsce na kondensator 10mm obok każdej nóżki zasilania TDA, odsprzęganie zarówno na 0805 jak i foliowcach. Uwaga jest taka, że są one na przemian na górze/na dole. Ma to na celu maksymalne fizyczne zbliżenie ich do układu, a jeżeli ktoś ma zamiar stosować jakieś wielkie krowy to tak czy inaczej czeka go robienie pająków, więc mu to różnicy nie zrobi :)

Na ujemne zasilania zdecydowałem zastosować się LT1964. Stabilizator ten jest niskoszumny, a do tego bardzo mały - pozwala umieścić go dosłownie centymetr od układu! Widać to na dole warstwy bottom, regulator jest tuż przy TDA1541. Na +5V dla przetwornika zastosuje bliźniaczy układ LT1962, który ma jeszcze mniejsze szumy. Wszystko to przy zachowaniu przyzwoitej ceny oraz dostępności (TME).



Uwagi, prośby, zażalenia - proszę pisać.

Płytki będą gotowe w tym tygodniu.

Share this post


Link to post
Share on other sites

1.Rezystory smd czy tht bo ja jako Ekonomista a nie inzynier lutowania to nie jestem pewien patrzac na to zdjecie :) ?



2 sprawa to chcac dawac od dolu kondy inne niz Wima czyli np jakies 1czy 2 uf mkp jak to robil NAIM czy Lampizator w Green DAC to rozumiem ze pkytke trzeba bedzie "posadzic" na sporych dystansach?



3. Filtr to AD1896?

Czy bedzie opcja przelaczenia sie w NOS oraz zlacze do ewentualnego fiktra fpga .3lite(jeżeli ukonczy projekt)

4. Zlacza na Analog lampowy i miejsce na rezystor konwersji jest gdzies przewidziane?

Co do wiekszej ilosci uwag to musze popatrzec jeszcze raz w najlepsze aplikacje tda1541 od fikusa i moze cos jeszcze da sie wycisnac z tego.



Share this post


Link to post
Share on other sites



Pady pod te 14 kondensatorków przy TDA możnaby powiększyć do 1210 albo chociaż 1206.

Soldermaska najlepiej zielona, bo te kolorowe 'jadą' chińszczyzną(chociaż pcb i tak będą chińskie :) )


caveat emptor

Share this post


Link to post
Share on other sites
13 godzin temu, Yasica napisał:

1.Rezystory smd czy tht bo ja jako Ekonomista a nie inzynier lutowania to nie jestem pewien patrzac na to zdjecie :) ?

2 sprawa to chcac dawac od dolu kondy inne niz Wima czyli np jakies 1czy 2 uf mkp jak to robil NAIM czy Lampizator w Green DAC to rozumiem ze pkytke trzeba bedzie "posadzic" na sporych dystansach?

3. Filtr to AD1896?

Czy bedzie opcja przelaczenia sie w NOS oraz zlacze do ewentualnego fiktra fpga .3lite(jeżeli ukonczy projekt)

4. Zlacza na Analog lampowy i miejsce na rezystor konwersji jest gdzies przewidziane?

1. Rezystory SMD 0805. Nie są one w ścieżce sygnału, nie ma potrzeby dawać innych.

2. Tak, kilkanaście mm powinno wystarczyć.

3. Tak. Opcji NOS/zewnętrzny filtr nie przewiduje, to można zrobić na 2 warstwowym PCB.

4. Przecież od samego początku mowa o samym module cyfrowym, analog podłącza się zewnętrzny. Ewentualnie zrobię pady pod rezystory I/V,  gdyby ktoś chciał blisko TDA to robić.

2 godziny temu, Copper_Lucas napisał:



Pady pod te 14 kondensatorków przy TDA możnaby powiększyć do 1210 albo chociaż 1206.

Soldermaska najlepiej zielona, bo te kolorowe 'jadą' chińszczyzną(chociaż pcb i tak będą chińskie :) )

Jak ktoś stosuje ceramiczne, to wątpie żeby potrzebował większego footprintu, bo i tak nie wierzy w różnice :) 0805 jest mniejsze i to jest dla mnie tutaj zaletą.

Soldermaska będzie czarna, jak we wszystkich moich płytkach, pomijając pierwsze - niebieskie.

Share this post


Link to post
Share on other sites
7 godzin temu, Holgin napisał:

1. Rezystory SMD 0805. Nie są one w ścieżce sygnału, nie ma potrzeby dawać innych.

2. Tak, kilkanaście mm powinno wystarczyć.

3. Tak. Opcji NOS/zewnętrzny filtr nie przewiduje, to można zrobić na 2 warstwowym PCB.

4. Przecież od samego początku mowa o samym module cyfrowym, analog podłącza się zewnętrzny. Ewentualnie zrobię pady pod rezystory I/V,  gdyby ktoś chciał blisko TDA to robić.

Jak ktoś stosuje ceramiczne, to wątpie żeby potrzebował większego footprintu, bo i tak nie wierzy w różnice :) 0805 jest mniejsze i to jest dla mnie tutaj zaletą.

Soldermaska będzie czarna, jak we wszystkich moich płytkach, pomijając pierwsze - niebieskie.

1210 vs 0805 to roznica 1-2mm z tego co sie orientuje.

Rozumiem ze chodzi o rozstaw nozek.

Nie widze zalety sonicznej az takiej skaposci, a problem z montazem "audiofilskich" kondow i eksperymentowaniem dosyc spory.



Mam na mysli przy tda1541a.



Jak tam chcesz potem zmieniac czy wlutowac cos normalnego typu wima 0,47uf?

Walczysz o 1mm ścieżki czy cyny bo to Ci gra, a nie uznajesz opcji "audiofilskich" elementow...

Zdecydowanie jestem za tym by tam gdzie jest opcja zastosowania lepszych elementow i pidmiany ich nie ograniczac sie do minituryzacji. Oszczednosc zadna a problemy nawarstwia sie potem.

Share this post


Link to post
Share on other sites

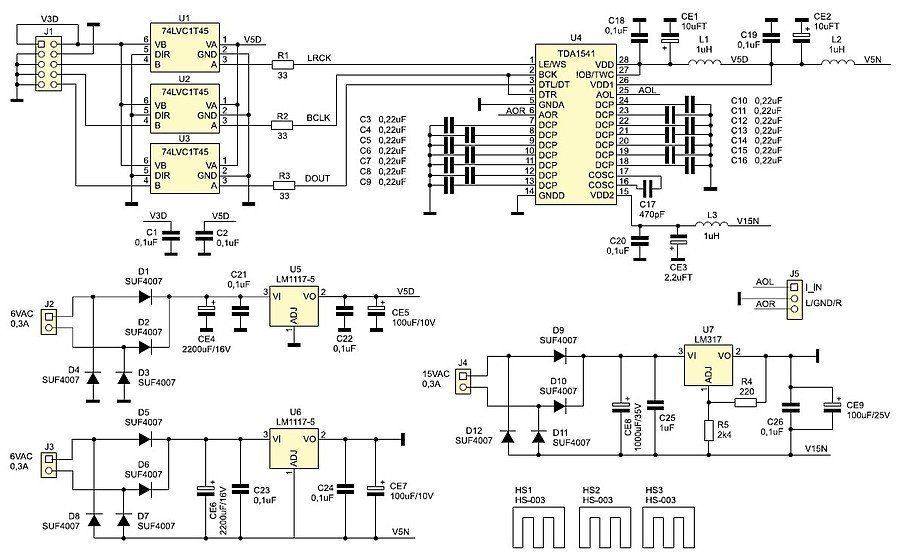

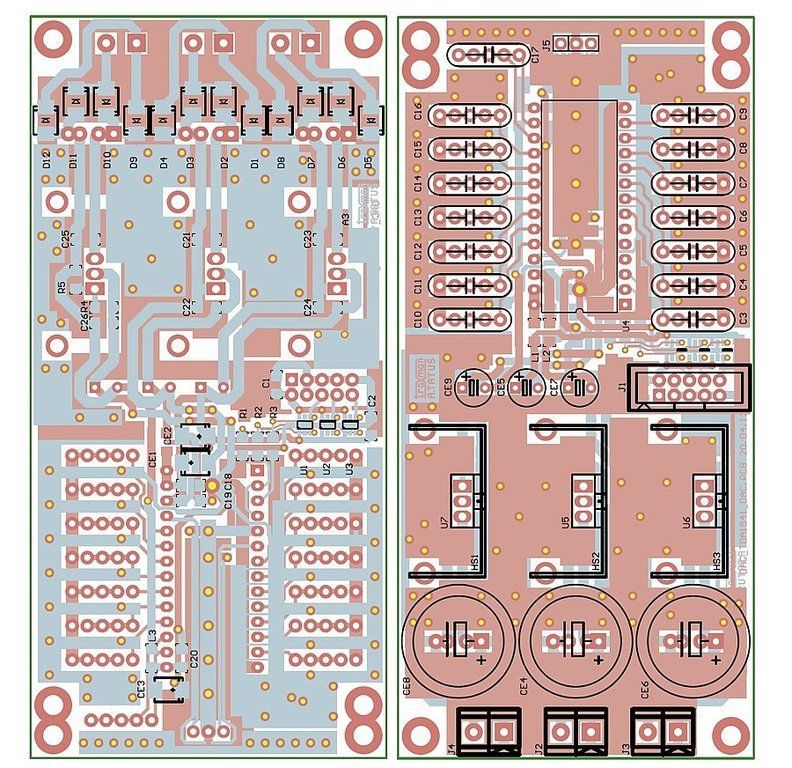

Za Artykułem z EP

https://ep.com.pl/artykuly/9111-Przetwornik_DA_z_ukladem_TDA.html



Kondensatory:
C1, C2, C18...C26: 0,1 µF (SMD 1206)
C3...C16: 0,22 µF (foliowy, R=-5-10 mm)
C17: 470 pF (foliowy)
CE1, CE2: 10 µF (SMB, tantalowy)
CE3: 2,2 µF (SMB, tantalowy)
CE4, CE6: 2200 µF/16 V (CE0.3/18, elektrolityczny LOW ESR)
CE5, CE7: 100 µF/10 V (CE0.15, elektrolityczny LOW ESR)
CE8: 1000 µF/35 V (CE0.3/18, elektrolityczny LOW ESR)
CE9: 100 µF/25 V (CE0.15, elektrolityczny LOW ESR)

Rozuiem Janku, ze w tym miejscu i u Ciebie  raster te 10mm bedzie w tym wypadku ??

Nie ograniczaj innych DIY ówców z data urodzenia przed 1990r u ktorych wzrok i zdolnosci manualne sa nieco gorsze niz u Was, droga zdolna młodzieży :)

Idąc dalej wg tego schametu czy na Twojej płytce są tez kondy C18,C19,C20 które często Lampizator także bypasował ??

Jeżeli tak to też bym dał z wiekszym rasterem, ( 10 mm :) )

No i kolejne pytanie laika - czy jak to beda elementy do lutowania smd, to czy w tym miejscu mozna dac akurat wylewke pod elementy THT ( takie zwykle klasyczne "dizurki" do lutowania czy tak sie niemiesza??

a jezeli tak sie nie da to czy klasyczne przelutowywywanie elementów smd elementami tht moze spowodowac uszkodzenie pkt lutowniczuch/sciezki/plytki ??





- w Ep  mozna przeczytac takie zdanie

Układ wymaga zasilania trzema napięciami stałymi, każde napięcie jest stabilizowane przez osobny regulator zasilany z szybkiego prostownika diodowego i odrębnego uzwojenia transformatora. Dodatkowo, każde z napięć jest filtrowane za pomocą dławika i kondensatora (np. dławik L1, kondensatory C18 i CE1) dla zapewnienia niezaszumionego zasilania i niewielkiego wpływu współpracujących obwodów analogowych i cyfrowych przetwornika.

Rozumiem ze w tym projekcie kwestia zasilania jest lepiej rozwiazana, jest lepiej filtrowana na lepszych niskoszumnych stabilizatorach, a regulacje bedzie mozna ustawic na precyzyyjnej prce ?? (tak jak ponizej na zdjeciu Greendaca 1/100V ) ??






I takie kolejne pytanie, czy wogole wg Ciebie zmieszczą sie takie kondy jak poznizej w Greendacu ??

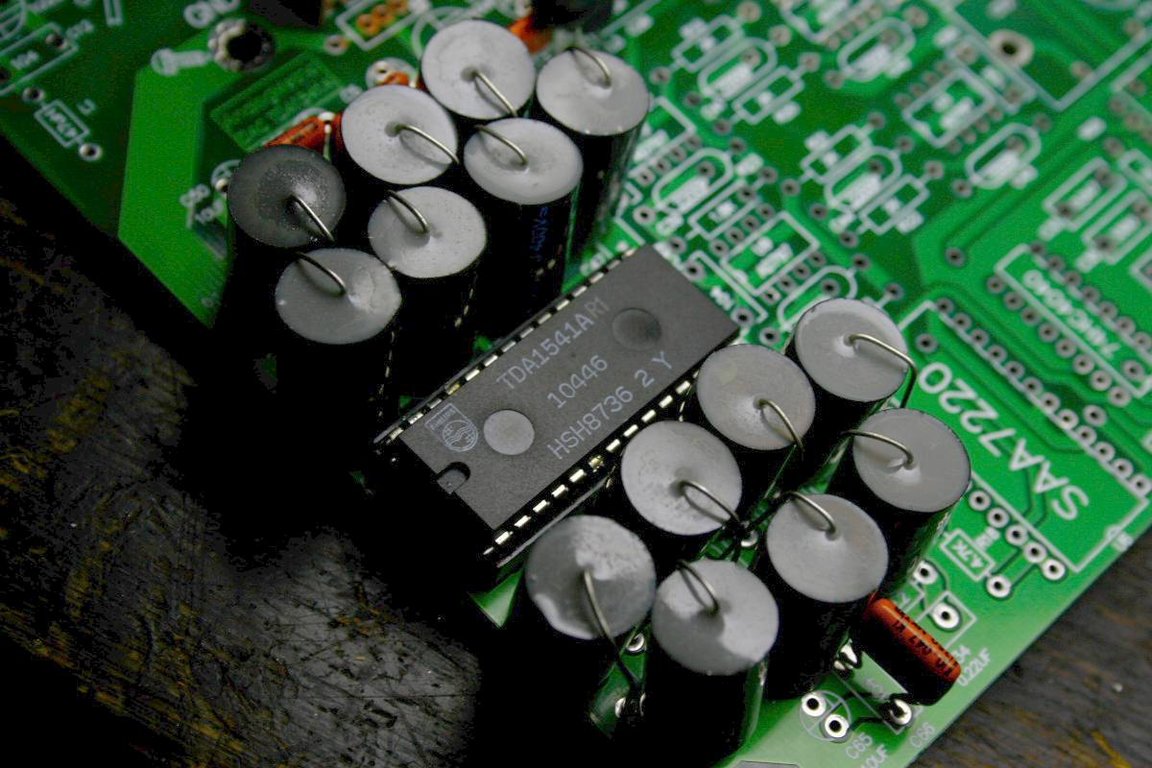

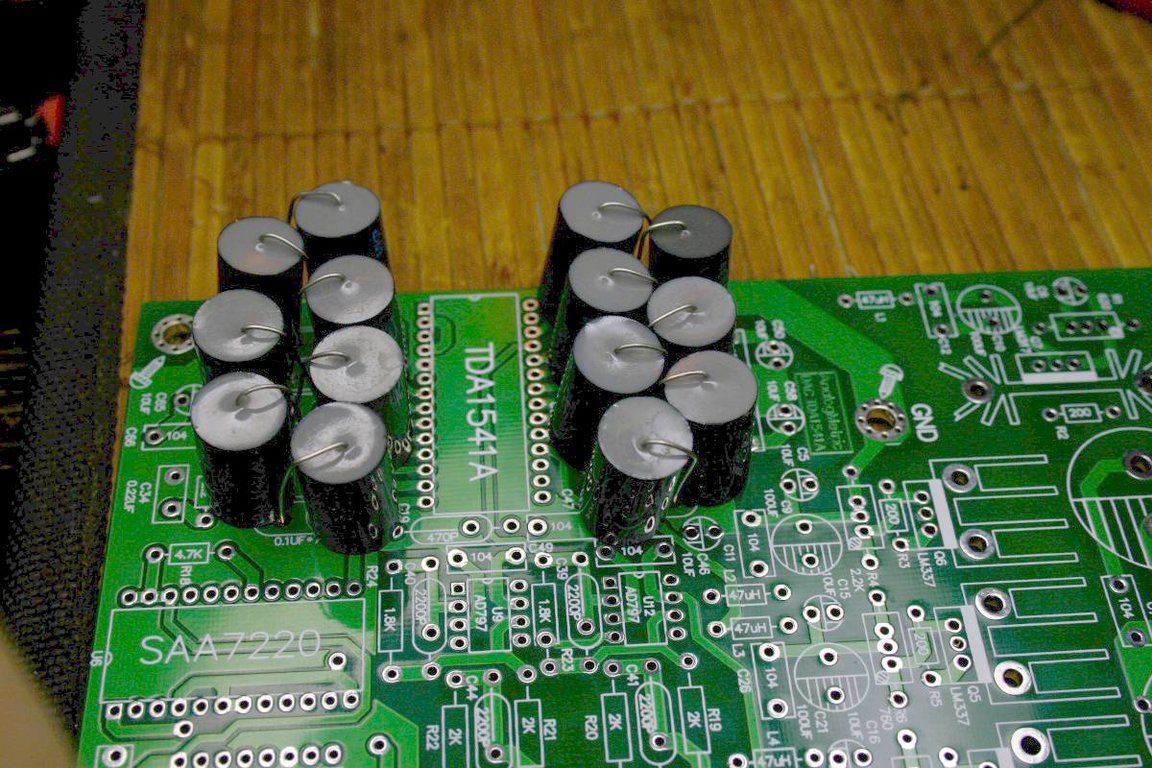

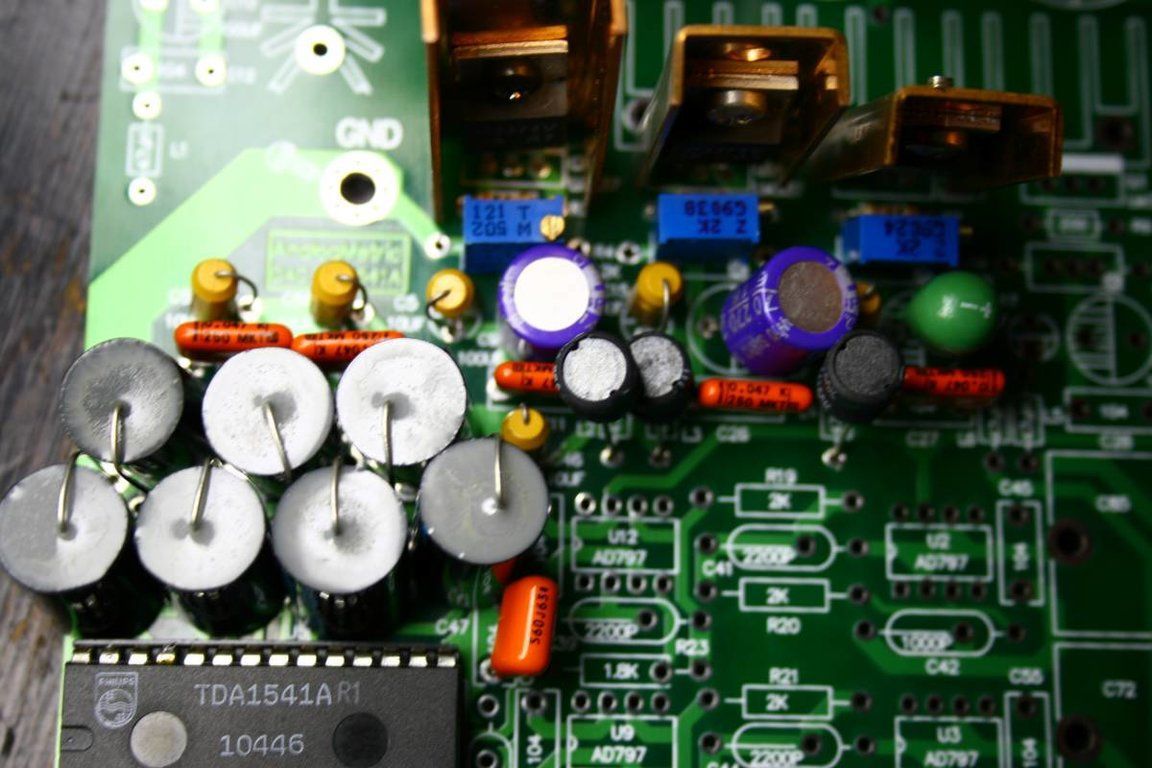

GreenDac03.thumb.JPG.b6daf179df9b3932989fc698cd84139d.JPGGreenDac02.thumb.JPG.156c3632833ce1e9bf02856f61fb2de9.JPG



Pytania moze troche "lamerskie" z pkt widzenia inzynieri,ale z pkt widzenia amatora zapalenca dosc istotne w gonieniu kroliczka :)

W dniu 3.02.2019 o 21:18, Holgin napisał:

top.thumb.png.c076c3dae9a2a2fe346202286eebbbbe.pngbottom.thumb.png.a3c3b9a0ed9ef51514a97bc321329f0d.png





Tak to na razie wygląda. Płytka jest mniejsza, będą 4 osobne zasilania (cyfrówka, +5, -5 oraz -15V dla TDA), 4 warstwy, miejsce na kondensator 10mm obok każdej nóżki zasilania TDA, odsprzęganie zarówno na 0805 jak i foliowcach. Uwaga jest taka, że są one na przemian na górze/na dole. Ma to na celu maksymalne fizyczne zbliżenie ich do układu, a jeżeli ktoś ma zamiar stosować jakieś wielkie krowy to tak czy inaczej czeka go robienie pająków, więc mu to różnicy nie zrobi :)

Na ujemne zasilania zdecydowałem zastosować się LT1964. Stabilizator ten jest niskoszumny, a do tego bardzo mały - pozwala umieścić go dosłownie centymetr od układu! Widać to na dole warstwy bottom, regulator jest tuż przy TDA1541. Na +5V dla przetwornika zastosuje bliźniaczy układ LT1962, który ma jeszcze mniejsze szumy. Wszystko to przy zachowaniu przyzwoitej ceny oraz dostępności (TME).



Uwagi, prośby, zażalenia - proszę pisać.

Płytki będą gotowe w tym tygodniu.

Yeraz dopiero sie przyjrzalem i z tego co widze to dajesz opcje wyboru

Albo THT 10mm raster czesc na gorze czesc na dole albo tylko SMD0805 na dole ??

Jak tak to jestem pod wrazeniem ... jenoo moze rzeczeiwscie dla chlopakow od smd dal bym 1210 ...

chodz ja i tak wole THT..

Edited by Yasica

Share this post


Link to post
Share on other sites
3 godziny temu, Yasica napisał:

Yeraz dopiero sie przyjrzalem i z tego co widze to dajesz opcje wyboru

Albo THT 10mm raster czesc na gorze czesc na dole albo tylko SMD0805 na dole ??

Jak tak to jestem pod wrazeniem ... jenoo moze rzeczeiwscie dla chlopakow od smd dal bym 1210 ...

chodz ja i tak wole THT..

Tak, można zdecydować się, które kondensatory zamontować. Będzie opcja 0805 SMD, THT R=5m, THT R=7.62MM oraz być może THT R=10mm (R-raster).

Polecam najpierw się przyjrzeć, a potem komentować, nigdy na odwrót :)

SMD nie unikniemy, i tak trzeba będzie przylutować AD1896, generatory, logike, i tak dalej, więc w tej kwestii nic się nie zmieni.



3 godziny temu, Yasica napisał:

PS. - jakiś bom i spis elementów, wartości ??

Opis które kondy za co odpowiadaja ( nie mam na mysli przy TDA tylko calej reszty )

BOM i opis powstaje zwykle po zakończeniu projektu ;) Jak się zdecyduje na wszystko i zamknę temat PCB to będzie dokumentacja.

Co do projektu z EP - może dziś po południu sprawdzę/udowodnię (np na bazie symulacji LTSpice) czemu w tamtym projekcie zasilanie może być/jest bardzo słabe.

Share this post


Link to post
Share on other sites

OK , Janku, ja tylko zgłaszam swoje uwagi i wątpliwości bo mi zalezy na czymś dobrym a nie tylko przeciętnym.

Co do reszty, słaba noc. dzieci marudziły  i początkowe odpisywanie z telefonu spowodowały takie a nie inne litanie wywodów.



Co do zasilania, to IMHO z własnego doświadczenia i wydanych pieniędzy ( co wiesz na ten temat ) uważam że trzeba zrobić raz a dobrze + mozliwie uniwersalnie, pozorna oszczędnośc szybko się potem mści.





Share this post


Link to post
Share on other sites
14 godzin temu, Holgin napisał:

Jak ktoś stosuje ceramiczne, to wątpie żeby potrzebował większego footprintu, bo i tak nie wierzy w różnice :) 0805 jest mniejsze i to jest dla mnie tutaj zaletą.



Takie FCA planuję:





caveat emptor

Share this post


Link to post
Share on other sites
14 minut temu, Copper_Lucas napisał:

Takie FCA planuję:

[photo]

Jaki to footprint? Dołoże go "równolegle" do footprintu pod THT :)

Share this post


Link to post
Share on other sites

mozna i tak jak kolega melepeta w CD960.

tam jeszcze było wiele więcej zmian, ale naprawdę ten CD " robi loda ", na kolumnach ponad 100DB Spl też słychać kazdą zmianę ...





Philips CD960 + 0,22uf SCR.jpg

Share this post


Link to post
Share on other sites

Panowie to jest coś co mnie i tak że bardzo interesuje, otóż przerzuciłem kilka CDków począwszy od marantzy 63,67 CEC51 kończywszy na Meridianie 508.20 i ciągle było jakies "ale". Postanowiłem zrezygnować z plastikowych krążków na rzecz Winyla, streamingu i plików. Po czasie żal mi się zrobiło kurzących się płyt, więc postanowiłem kupić taniego grajka tak żeby tylko był. Zeby nie iść już w koszta kupiłem w niezłym stanie Philipsa 630, pierwszy mój TDA1541. Odpaliłem mój system (Amplifon SET42+Zoller Expression 98dB)  wpiąłem CDka by wrócić do ulubionych płyt i kuźwa usiadłem oniemiały na tyłku..jak to gra! Świetny,soczysty bas, dynamika, piękna średnica, góra czytelna, nie męcząca, talerzyki to talerzyki a nie sykacze, wybrzmienia super. Teraz szukając DACa nie widzę innej alternatywy niż TDA1541 a jeszcze jeśli dzięki Waszym staraniom uda się słuchać z gęściejszych formatów, chodzi mi głównie o MQA w Tidalu to super,super. Nie wiem na jakim etapie jest teraz to wszystko ale ja się piszę na te PCB i co tam jeszcze potrzebne i szukam kogoś kto mi to wszystko poskłada choć lutować umiem to nie wiem czy to wystarczy..

Share this post


Link to post
Share on other sites
W dniu 10.02.2019 o 11:45, Aleko napisał:

Panowie to jest coś co mnie i tak że bardzo interesuje, otóż przerzuciłem kilka CDków począwszy od marantzy 63,67 CEC51 kończywszy na Meridianie 508.20 i ciągle było jakies "ale". Postanowiłem zrezygnować z plastikowych krążków na rzecz Winyla, streamingu i plików. Po czasie żal mi się zrobiło kurzących się płyt, więc postanowiłem kupić taniego grajka tak żeby tylko był. Zeby nie iść już w koszta kupiłem w niezłym stanie Philipsa 630, pierwszy mój TDA1541. Odpaliłem mój system (Amplifon SET42+Zoller Expression 98dB)  wpiąłem CDka by wrócić do ulubionych płyt i kuźwa usiadłem oniemiały na tyłku..jak to gra! Świetny,soczysty bas, dynamika, piękna średnica, góra czytelna, nie męcząca, talerzyki to talerzyki a nie sykacze, wybrzmienia super. Teraz szukając DACa nie widzę innej alternatywy niż TDA1541 a jeszcze jeśli dzięki Waszym staraniom uda się słuchać z gęściejszych formatów, chodzi mi głównie o MQA w Tidalu to super,super. Nie wiem na jakim etapie jest teraz to wszystko ale ja się piszę na te PCB i co tam jeszcze potrzebne i szukam kogoś kto mi to wszystko poskłada choć lutować umiem to nie wiem czy to wystarczy..

Dopisz sie do listy i czekaj na dlasze info w tym wątku.

Zapewne Janek(Holgin) jak juz domknie temat projektu plytek oglosi ostateczna liste, poczeka na kpl wplat i pusci do produkcji.

Tak to z reguly wyglada.

Share this post


Link to post
Share on other sites

U mnie tworzy się fajna analogówka - alternatywa do płytki SRPP Holgina - tyle że hybrydowa tzn na wejściu opamp na wyjściu trioda miniaturowa 6111 - niestety z braku czasu projekt idzie ślimaczym tempem - ale pewnie będzie opcja na więcej płytek jak ktoś będzie chętny.




Share this post


Link to post
Share on other sites

Może być S1, to po prostu kość z lepszej selekcji, bywały też S2. Montowane były w droższych/lepszych  urządzeniach.

Share this post


Link to post
Share on other sites

Będzie pasować, selekcja układu nie ma tutaj nic do rzeczy. Być może czytałeś że 1541 nie pasuje zamiennie z 1541A.

Kupuj, bo to lepsza brzmieniowo wersja przetwornika





Share this post


Link to post
Share on other sites
