Będzie pasować, selekcja układu nie ma tutaj nic do rzeczy. Być może czytałeś że 1541 nie pasuje zamiennie z 1541A.
Kupuj, bo to lepsza brzmieniowo wersja przetwornika


Zaraz , zaraz. 1541 i 1541A nie są kompatybilne? Tytuł wątku raczej sugeruje że są.

Wysłane z mojego EVA-L09 przy użyciu Tapatalka

Share this post


Link to post
Share on other sites

Te układy są kompatybilne i ale trzeba wiedzieć czym się różnią od siebie - w 1541 jest wewnętrzny kondensator oscylatora, a w 1541A trzeba ten kondensator zamontować do odpowiednich pinów układu. Jeśli jest przewidziane miejsce na pcb, to nie ma żadnej różnicy, której wersji użyjemy

Share this post


Link to post
Share on other sites
2 godziny temu, grze_sio napisał:

w 1541 jest wewnętrzny kondensator oscylatora, a w 1541A trzeba ten kondensator zamontować do odpowiednich pinów układu

Pozwolę  nie zgodzić się z twierdzeniem, mam daca na układzie właśnie 1541 i bez kondensatora można było usłyszeć taki cyfrowy nalot przy niskich poziomach sygnału, coś w rodzaju szumu, dodanie kondensatora pomiędzy wyprowadzenia 16-17 rozwiązało problem.

Share this post


Link to post
Share on other sites

Oba układy będą działać i oba wymagają kondensatora 470pF. W datasheet jest błąd.

Share this post


Link to post
Share on other sites
W dniu 4.01.2019 o 17:10, grip napisał:

1. micha7n - x2

2. yasica - x2 lub x3( do ustalenia) (płytka DAC + ZASILACZ )

3. Piotr84 - x1

4. Scott L.F. - x1 (z zasilaczem)

5. janf - x2 (z zasilaczem)

6. enkoder - x1 (z zasilaczem)

7. pataus -x1 (z zasilaczem)  (+ analog na WO i 2x SPDIF  w razie nastepnego zamowienia )

8. Copper_Lucas -  x1(z zasilaczem )  +ew. moduł S/PDIF

9. Piotr_72451 x2 ( z zasilaczem )

10. kamiru x1 ( z zasilaczem )

11. grip - 1 kpl.

12.Aleko - 1kpl

Share this post


Link to post
Share on other sites

Sorki zła lista, nie zauważyłem aktualnej ze strony 4-tej, zaraz naprawię tylko żebym dobrze zamówił mam kilka  pytań?...

Kurde chcę mieć tego DACa ale mało z tego rozumiem TDA to wiadomo  i teraz do wyboru dwie analogówki, tak? na lampie i WO?..która lepsza?..

Wejścia chcę mieć dobre USB i coax .

i jak się ma ten DAC  do tego?...czym się różni?..podobny, lepszy - gorszy, tańszy - droższy?...https://allegro.pl/oferta/dac-tda1541-24-192-analog-lampizator-hi-end-7844062925

Może tak jak dla mnie to lepsza opcja tego gotowca, gdzie nie podejmę się sam złożenia projektu Holgina?...jakie będą przybliżone koszta całego DACa?...



Share this post


Link to post
Share on other sites
W dniu 13.01.2019 o 22:06, ricky napisał:

1. micha7n - x2

2. yasica - x2 lub x3( do ustalenia) (płytka DAC + ZASILACZ )

3. Piotr84 - x1

4. Scott L.F. - x1 (z zasilaczem)

5. janf - x2 (z zasilaczem)

6. enkoder - x1 (z zasilaczem)

7. pataus -x1 (z zasilaczem)  (+ analog na WO i 2x SPDIF  w razie nastepnego zamowienia )

8. Copper_Lucas -  x1(z zasilaczem )  +ew. moduł S/PDIF

9. Piotr_72451 x2 ( z zasilaczem )

10. kamiru x1 ( z zasilaczem )

11. grip - 1 kpl.

12. ricky x1 (z zasilaczem)

13. jafazi -x1 (z zasilaczem i analogiem lampowym i SPDIF)

14. Aleko - 1kpl

15. greenkk -x1 (z zasilaczem i analogiem lampowym  + SPDIF )



Share this post


Link to post
Share on other sites
1 minutę temu, Holgin napisał:

Limit PCB został osiągnięty, na tą chwilę 20 sztuk to maksimum :)

Prawdopodobne zamiast 3 plytek bral bym 2x.

Takze 1 kpl jest jeszcze wolny.

Share this post


Link to post
Share on other sites
6 minut temu, Yasica napisał:

Prawdopodobne zamiast 3 plytek bral bym 2x.

Takze 1 kpl jest jeszcze wolny.

Zakładałem, że bierzesz 2 komplety, więc nie już wolnych - jeden idzie dla mnie :)

Chyba że bym wziął 25 sztuk.. decyzja do jutra :)

Share this post


Link to post
Share on other sites
2 godziny temu, Holgin napisał:

Zakładałem, że bierzesz 2 komplety, więc nie już wolnych - jeden idzie dla mnie :)

Chyba że bym wziął 25 sztuk.. decyzja do jutra :)

Ok

Share this post


Link to post
Share on other sites

Mały upgrade do listy z mojej strony...

1. micha7n - x2

2. yasica - x2 lub x3( do ustalenia) (płytka DAC + ZASILACZ )

3. Piotr84 - x1

4. Scott L.F. - x1 (z zasilaczem)

5. janf - x2 (z zasilaczem)

6. enkoder - x1 (z zasilaczem)

7. pataus -x1 (z zasilaczem)  (+ analog na WO i 2x SPDIF  w razie nastepnego zamowienia )

8. Copper_Lucas -  x1(z zasilaczem )  +ew. moduł S/PDIF

9. Piotr_72451 x2 ( z zasilaczem )

10. kamiru x1 ( z zasilaczem )

11. grip - 1 kpl.

12. ricky x1 (z zasilaczem i analogiem lampowym i SPDIF)

13. jafazi -x1 (z zasilaczem i analogiem lampowym i SPDIF)

14. Aleko - 1kpl

15. greenkk -x1 (z zasilaczem i analogiem lampowym  + SPDIF )

Share this post


Link to post
Share on other sites
3 godziny temu, ricky napisał:

Jeśli można się jeszcze dopisać.

1. micha7n - x2

2. yasica - x2 lub x3( do ustalenia) (płytka DAC + ZASILACZ )

3. Piotr84 - x1

4. Scott L.F. - x1 (z zasilaczem)

5. janf - x2 (z zasilaczem)

6. enkoder - x1 (z zasilaczem)

7. pataus -x1 (z zasilaczem)  (+ analog na WO i 2x SPDIF  w razie nastepnego zamowienia )

8. Copper_Lucas -  x1(z zasilaczem )  +ew. moduł S/PDIF

9. Piotr_72451 x2 ( z zasilaczem )

10. kamiru x1 ( z zasilaczem )

11. grip - 1 kpl.

12. ricky x1 (z zasilaczem i analogiem lampowym i SPDIF)

13. jafazi -x1 (z zasilaczem i analogiem lampowym i SPDIF)

14. Aleko - 1kpl

15. greenkk -x1 (z zasilaczem i analogiem lampowym  + SPDIF )

16. kagema-płytka Dac, zasilacz, SPDIF, analog, analog lampowy.

Share this post


Link to post
Share on other sites

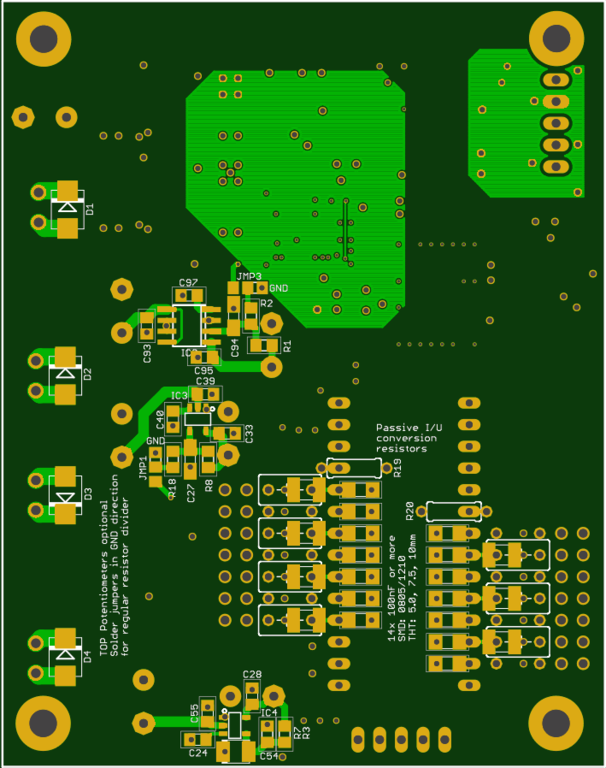

Jakieś uwagi? Czas do jutra rana, wtedy puszczam produkcje :)

LT1763 na zasilaniu +5V DACa, LT1964BYP na obu ujemnych napięciach. Niskoszumnie :)

Kondensatory odsprzęgające 0805, 1210, THT 5, 7.5 i 10mm;

Napięcie ustalone rezystorami z opcjonalną regulacją potencjometrem;

Zabezpieczenie przed odwrotną polaryzacją zasilania;

Opcjonalne rezystory konwersji I/U na spodzie, tuż obok TDA;

Dużo opisów :)

TopBottom

  • Thanks 2

Share this post


Link to post
Share on other sites

A nie lepiej dac rezystory konwersji gdzies na brzegu plytki?

Ostatnio uzywalismy shinocka, 2w a sa wielkosci 5 czy 10w tzw zwyklych dale.

W systemach hiend roznica w brzmieniu miedzy shinock a zfoil to jak dzien do nocy.

Wiem ze inzynierom ciezko to zrozumiec, ale tak jest, nie wszystko da sie wytlumaczyc tylko szkielkiem i olowkiem.

Takze bardziej praktyczne by bylo umiejscowienie rezystora

raz ze od gory

a dwa tak by bylo do niego latwo dostepne miejsce

A trzy to by i wokol niego bylo duzo miejsca.

Edited by Yasica
  • Haha 1

Share this post


Link to post
Share on other sites

Jeżeli ktoś chce stosować wielkie, niestandardowe rezystory, to miejsca i tak na nie nie będzie - wydłużać płytki nie będę, więc konwersje trzeba i tak robić tradycyjnie na płytce analogu. Miejsce jest na zwykły 0.25/0.6W, to jest taki bajer w gruncie rzeczy, dodatek :)

Share this post


Link to post
Share on other sites

Jeśli mowa o rezystorach konwersji, czy jest możliwość dodania jeszcze kompensacji prądu biasu układu TDA1541, mam tu namyśli albo dodanie rezystora podciągającego wyjście do +15V albo lepsza opcja precyzyjne regulowane źródło prądowe.

Share this post


Link to post
Share on other sites

Płytki już do mnie lecą.



Złącza które zastosowałem mają raster 3.5mm ale nie ma problemu żeby zastosować takie wtykowe, rozłączalne :)



Na płytce analogu WO jest źródło prądowe, na PCB TDA1541 dodałem rezystor z +5V.



Jak to zwykle bywa sporo osób się wykruszyło, więc w razie czego - będę mieć jeszcze płytki DACa, przy czym SRPP się już skończyło.

Share this post


Link to post
Share on other sites

Postaraj się ogarnąć PW, a jeżeli nie da rady, to zostaw jakiś kontakt w wątku to się odezwę :)

Share this post


Link to post
Share on other sites

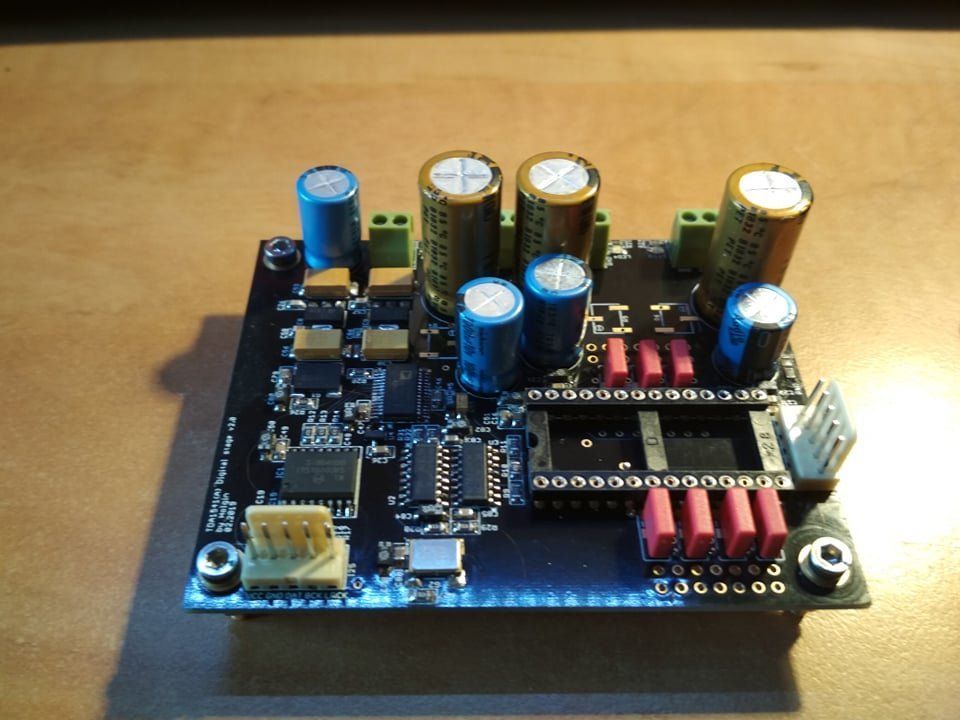

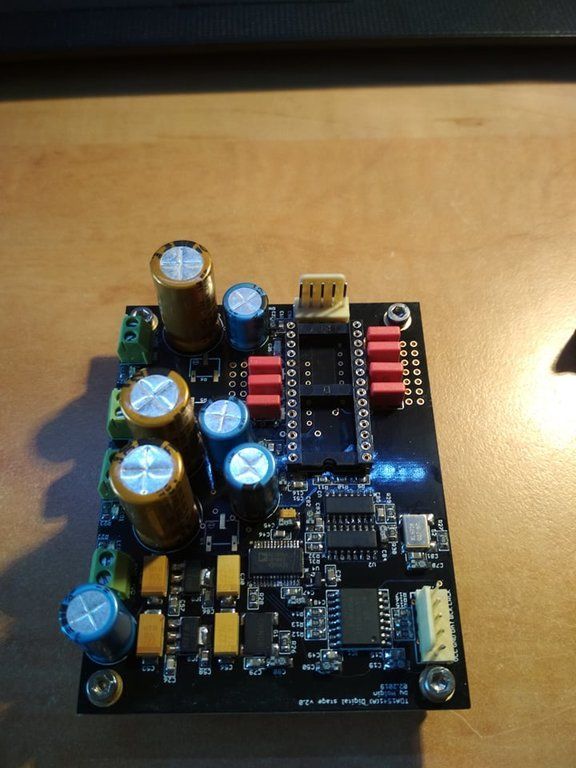

Pierwszy egzemplarz już gra 🙂

TDA1.thumb.jpg.3f97851e3b29444faa094289d164ff61.jpgTDA2.thumb.jpg.29706a036c2bc9127f8b2bc7f6a3565a.jpgTDA3.thumb.jpg.f2dde9c3e6052ac740e1669a7fac292c.jpg



Teraz parę wiadomości, dobrych i złych 🙂

-Płytki są złocone! Mała niespodzianka, ale PCB naprawdę pięknie wyglądają 🙂

-Mały błąd w opisie - złącze "-VDD1" powinno być podpisane "+VDD1", ale to drobiazg. W dokumentacji będzie to opisane.

-Ciut większy błąd, ale nie krytyczny - kondensatory Bypass (odsyłam do datasheet LT1763/LT1964) powinny być podłączone do wyjścia stabilizatora, a zamiast tego, pady są do masy. W takim wypadku najlepiej podlutować kondensator 10nF THT i będzie OK. Bez tego kondensatora także będzie działać, także nie ma stresu. Tak czy inaczej, instrukcja jak prawidłowo go zalutować będzie w dokumentacji.



Wysyłki planuje na koniec tygodnia, głównie ze względu na to, że w środę mam dostać kolejną porcję PCB. Gdyby ktoś miał chęć na:

-WKWA

-SRPP

-Zasilacz lampowy

-Moduł SPDIF

Proszę o informację na PW 🙂

Share this post


Link to post
Share on other sites

Część wysyłek została już nadana. Pozostałych proszę o podanie adresu 😉

Płyteczek nie ma, gdyby byli chętni na minimum 8 sztuk mogę zamówić rewizję 1.1 🙂

Share this post


Link to post
Share on other sites

Sorki. Umiem kupić części , montować , ale niekoniecznie samemu dobierać zamienniki. Jak jest dioda w dokumentacji tzn że mam ją zamontować i nie jestem w stanie wiedzieć ze akurat coś mogę opuścić.

Piszę o tym bo na pewno będzie z mojej strony trochę pytań (być może dla wielu banalnych) jak to poprzednie.



Wysłane z mojego EVA-L09 przy użyciu Tapatalka









Share this post


Link to post
Share on other sites
