DAC na TDA1541(A) + AD1896


Holgin
 Share

Recommended Posts

1 godzinę temu, pataus napisał:

Użyłem potków aby dokładnie wyregulować napięcia. Dwa działają ale ten na - 15V nic nie reguluje. - 16.2 mam z psu a na pinie w tda - 16.08V.
Martwy potencjometr czy coś innego?

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) 51eab5c95965e5523655384883d2b157.jpg

wstaw zdjęcia dołu pcb

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

www.gavron04.diyaudio.pl układy audio

Link to comment
Share on other sites

  • 2 weeks later...

DAC podłączony już z analogówką od kol. gavron6.
Gra na razie na desce przez odbiornik spdif od Holgina z wejścia toslinku. Okablowanie także prowizoryczne.
Pierwsze wrażenie to więcej stereofonii i szczegółów. Aż się nie chce zwijać tego do szuflady...
Uruchomienie DAC było bez problemów. Dużo zabawy jest z ustawieniem offsetu- jak w niejednej końcówce w A klasie. W obudowie znowu będzie z tym zabawa:)
Odbiornik spdif dziwnie się zachowuje na wejściu coaxial. Wydaje cykliczne trzaski ale nie jest podłączony. Może to jest przyczyną a może jakiś mój błąd w montażu.Nie wiem co z tym robić. Może ktoś ma ten odbiornik i jest w stanie sprawdzić? Źródła z coaxial nie mam.
Z analogówką miałem trochę problemów ale wyłącznie z mojej winy. Mam stoliczek pod ad797 i niedokładnie go polutowałem no i jak to bywa poprawianie skończyło się urwanym padem.
Na jakąś obudowę dac musi trochę poczekać. W planie mam jeszcze usb wstawić.
Podziękowania dla Holgina, że nam na koniec działalności w audio udostępnił to urządzenie. Mam nadzieję że jeszcze tu wróci.
Wielkie dzięki też za pomoc dla gavron6. Dużo czasu mu zmarnowałem pytaniami o popierdułki a pewnie byłbym daleko w polu z projektem bez podpowiedzi. Tu muszę zaznaczyć że pomagał nie tylko przy swoich projektach ale też przy modułach Holgina. c1ac76baedd41cc85cac86f246c6a28d.jpgcb04f329b92ec13dd8f1e391242fbcd6.jpgc73e98f9081c7ee7b7d9b2d98ad72b68.jpg4129114081ef7660490f5840d1e6b7a1.jpgd739d62b46448b86e918e4662c8036bb.jpg

Link to comment
Share on other sites

  • 1 month later...
  • 3 weeks later...

Wielka prośba do wszystkich którzy mają odbiornik spdif Holgina. Mam taką przypadłość, że gdy wybieram wejście coaxial, a nie jest ono podłączone, są trzaski, szumy. Znikają w chwili gdy zewrę wejście lub przełączę na optyczne.
Chcę wiedzieć czy "ten typ tak ma" czy gdzieś mam jakiegoś babola na PCB
Dziś podłączyłem D1 IV. Gra ładnie ale....jest jakiś szum w tle. Na pewno problem z analogiem bo ten od kol.Mateusza nie ma tej przypadłości

Link to comment
Share on other sites

  • 2 months later...

Mógłby ktoś z właścicieli daca v2.0 sprawdzić czy mają przejście między gnd c25 a c29?





Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

www.gavron04.diyaudio.pl układy audio

Link to comment
Share on other sites

Posted (edited)

Posłużę się zdjęciami od pataus. Zgłosił problemy z oscylacjami 240kHz na linii +5V na zasilaniu TDA. Samemu doszedł do tego, że problem nie jest po stronie zasilacza (osobnej PCB) tylko na głównej DACa. Po kilkunastu mailach, pomysłach wysłał moduł do mnie.

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )



Pierwsze testy - sprawdzenie na moim sprzęcie - jest tak samo. Kolejne - sprawdzenie poprawności montażu ze schematem - jest ok. Sprawdzenie napięć bez TDA - +5,20VDC , mieści się w normie TDA, ale miało tutaj być +5,0VDC. Po włożeniu TDA - jest +5,0V. Dość dziwne - wygląda na to, że LT nie pracuje stabilnie. No to wypinam zasilanie tej linii, wpinam swój zasilacz +5V na wyjściu LT, trafiło na C25, bo było najwygodniej. Podłączam zasilanie... a tam 0V na nodze TDA. No to miernik do ręki, sprawdzamy przejścia - między zasilaczem a DAC jest, między "+" a TDA jest, między "-" C25 a pozostałymi elementami.... Nie ma.. Pataus wyciągał kondensator elektrolityczny (C25) (aktualnie zamontowany 22uF tantal) i myślałem, że zerwał przelotkę (masa jest spięta na jednej ze środkowych warstw), no ale przelotka w stanie idealnym.



Zrobiony szybki fix, zabezpieczone soldermaską UV, test pod oscyloskopem no i działa jak należy. Po wykonanym fixie, napięcie trzeba było skorygować, wynosiło 5,17VDC bez i z TDA, ustawione finalnie na 5,0V.





Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edited by gavron04

www.gavron04.diyaudio.pl układy audio

Link to comment
Share on other sites

No dlatego właśnie poprosiłem na mailu o podgląd środkowych warstw, nie ma tam thermalsów, przelotka tak jak wspomniałem w stanie idealnym, także albo coś poszło nie tak na produkcji, albo nie wiedzieć czemu w gerberach. Także warto to sprawdzić u siebie. Bo DAC bez tej masy działać działał, ale jak pataus widział/słyszał/mierzył to miał problem z tonami wysokimi. Ale to już pewnie on sam się wypowie czy po naprawie jest różnica w odsłuchu.

www.gavron04.diyaudio.pl układy audio

Link to comment
Share on other sites

Posted (edited)
5 godzin temu, gavron04 napisał:

Mógłby ktoś z właścicieli daca v2.0 sprawdzić czy mają przejście między gnd c25 a c29?





Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Mam gołe pcb. U mnie przejścia nie ma

Konkretnie to w stosunku do gnd C25 wisi w powietrzu.

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edited by Krzych 2
Link to comment
Share on other sites

No to najwidoczniej wszystkie PCB mają ten błąd. To już z ciekawości zostaje sprawdzić czy projekt nie do końca wyszedł czy może firmie coś nie wyszło - aczkolwiek dziwne, bo testują wszystkie PCB.

Także zostaje zrobić fix na PCB - pad od GND połączyć np do padu "GND" przy JMP3

www.gavron04.diyaudio.pl układy audio

Link to comment
Share on other sites

  • 4 weeks later...

Na wstępie wielkie dzięki dla Mateusza, że zajrzał, zdiagnozował i naprawił daca.
Efekt poprawki to zdecydowanie ciszej z przetwornika. Odsłuchowo brak ostrości na wysokich tonach. Jest ogólnie czyściej.
Powiem szczerze przed tą naprawą byłem zdegustowany tym co słyszałem w porównaniu z DAC na pcm1738e w zwykłej, fabrycznej aplikacji.
Jakieś pomiary zrobię w przyszłości.
Uruchomiłem także usb audio. Z telefonu na trialowej usb audio player, hiby(darmowej) i onkyo hf player(z ograniczeniami) daje radę odtwarzanie bit perfect.
Nie wiem jeszcze czym ogarnąć bit perfect z laptopa. Jakieś sugestie?
Taka uwaga:
Po podpięciu do cyfrowego selektora usb audio i odbiornika Holgina może być problem przy przełączeniu na wejście usb jeśli nic tam nie jest podłączone. Pojawia bardzo duże stałe (rzędu 300-600mV) na wyjsciu z DAC. Nasz nieoceniony kolega Mateusz już coś ogarnia w tym temacie:)

Link to comment
Share on other sites

Ostatecznie zamiast modułu odbiornika Holgina i selektora gavrona uzywać będę 2 w jednym czyli moduł odbiornika wraz z selektorem takze kolegi gavrona . Szczerze to ja pewnie nie wykorzystam wszystkich możliwości które tam są zaimplementowane. Ja to analogowy bardziej jestem i nie ogarniam wszystkich funkcji więc ta zamiana to  wylącznie dla mojej  wygody .Jakby co to w kostkach do wzięcia jest oferta na oba moduły które juz mi są niepotrzebne.


Link to comment
Share on other sites

Trochę pomiarów . Nikt tego tu nie robił  a ja w te klocki to raczej laik jestem . Mój system pomiarowy to :
CD po toslinku , DAC z analogiem gavrona  na opampach i laptop z karta wbudowaną. Dla krytyków od razu wyjaśniam ze to pomiar wyłacznie do porównania i uważam go za całkowicie amatorski .

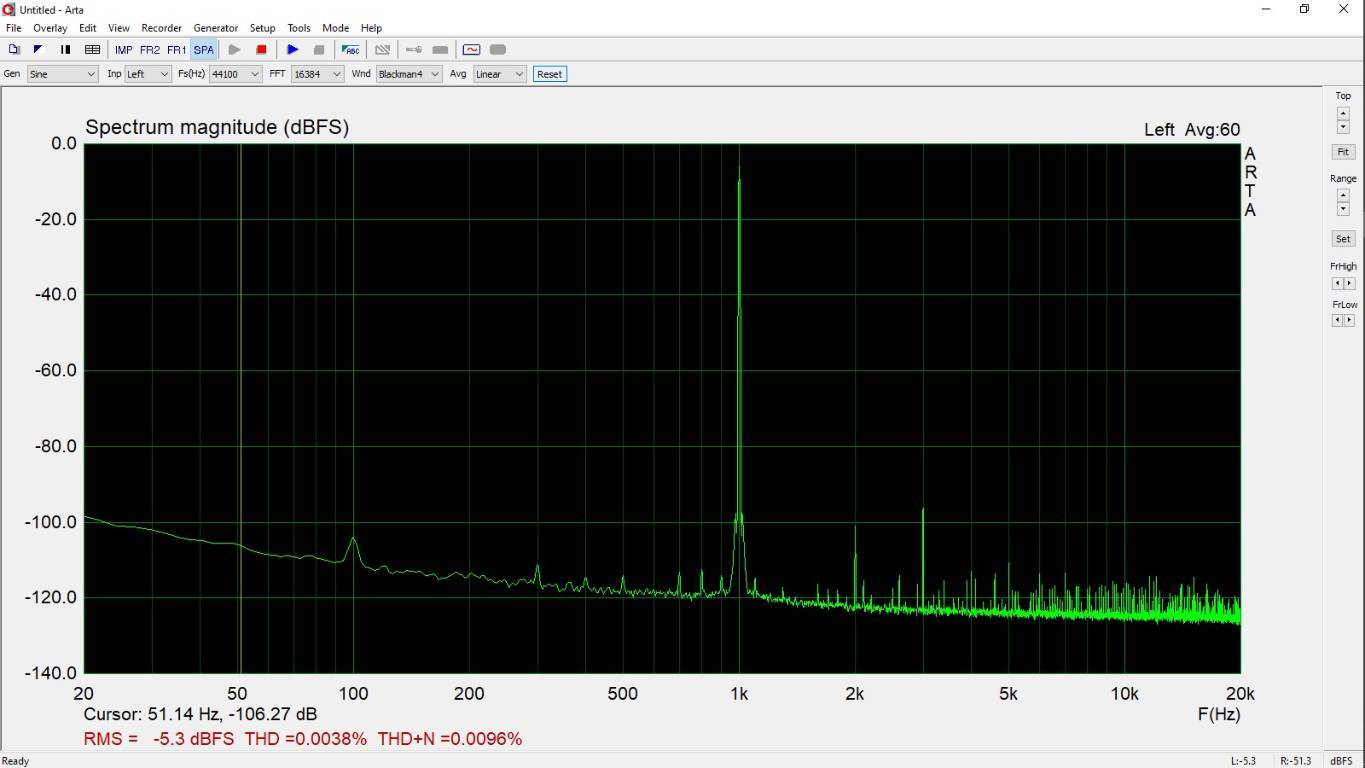

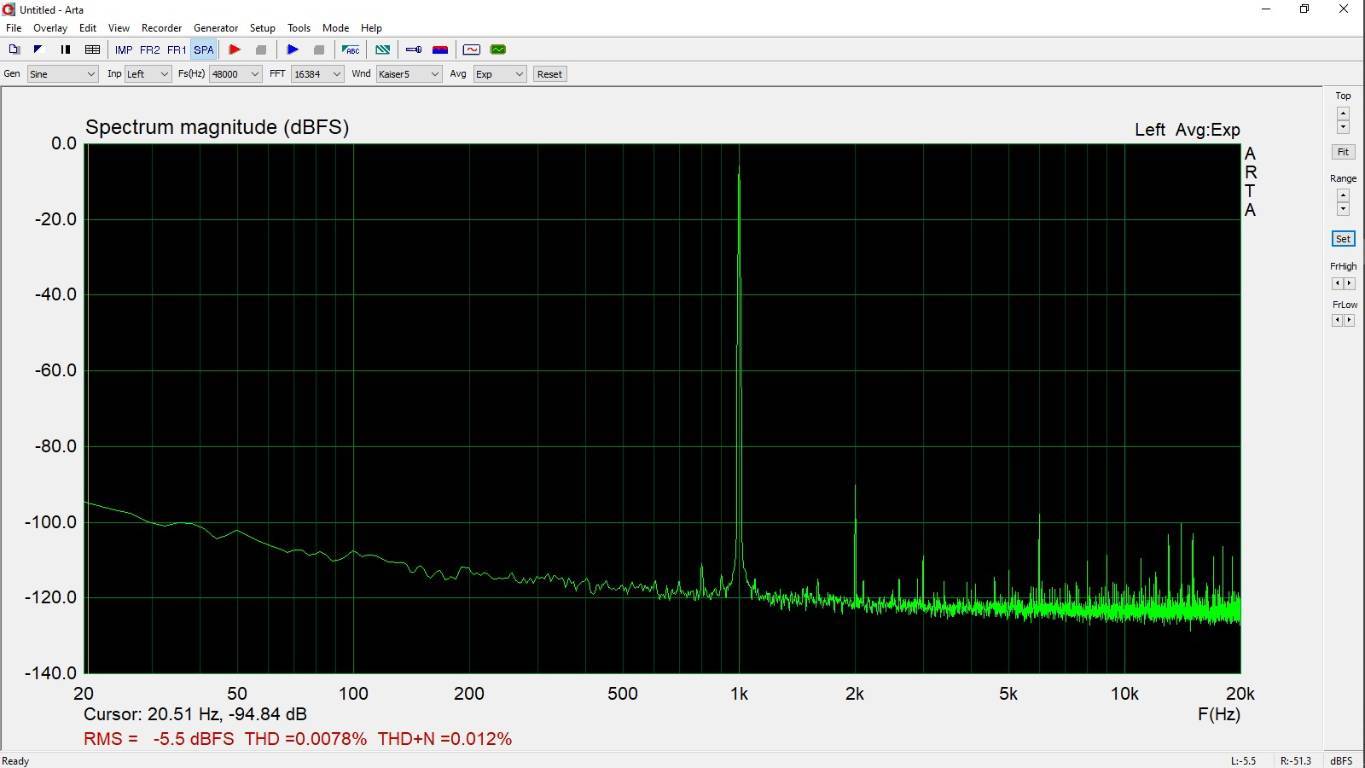

Sygnał to 1khz -10dB nagrany na płytę CD
fotka nr
1- DAC przed naprawą
2- DAC po naprawie
3. DAC na pcm1738e
Moja interpretacja:
Naprawa Mateusza spowodowała ogólnie mniejszy szum chociaz cały czas widać dużo harmonicznych  i problem na 6khz . To jest to co słychać w głośniku .  Na prostym DAC na pcm1738 jest cisza i to widac
Zapraszam do dyskusji i komentarzy

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )


Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
