Pytanie o układ scalony LM715MH i kondensatory ELWA 220uF/25V LL WP


elektron18

Recommended Posts

Witam

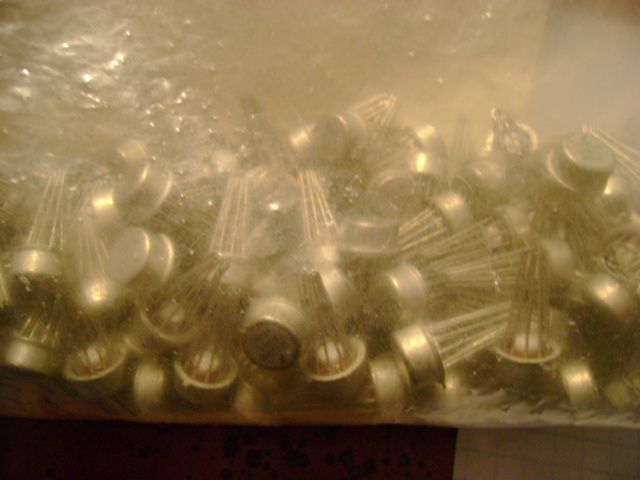

Mam do kolegów pytanie.Czy ktoś z was testował wzmacniacz operacyjny LM715MH (są też 715 Fairchildy i jeszcze inne). Dostałem całą torebkę tych układów od pana któremu pomagałem przy elektronice (rozbiórka ,sprawdzanie i inne drobnostki). Wedle katalogu piszę ,że jest to szybki wzmacniacz operacyjny (100V/us) przeznaczony ze względu na szybkość do wzmacniaczy wizyjnych,filtrów aktywnych itd. Jego nota aplikacyjna jest troszkę inna od standardowych wzmacniaczy operacyjnych pojedyńczych,ale do zrobienia wszystko ładnie opisane. Jeśli znajdzie się osoba,która już poskromiła ten układ to niech wrzuci swoje spostrzeżenia. Dopiero co przytargałem te scalaki i nie testowałem,ale przetestuję. Skrót MH oznacza zakres pracy -55*C do +125*C,więc chyba to wersja militarna.

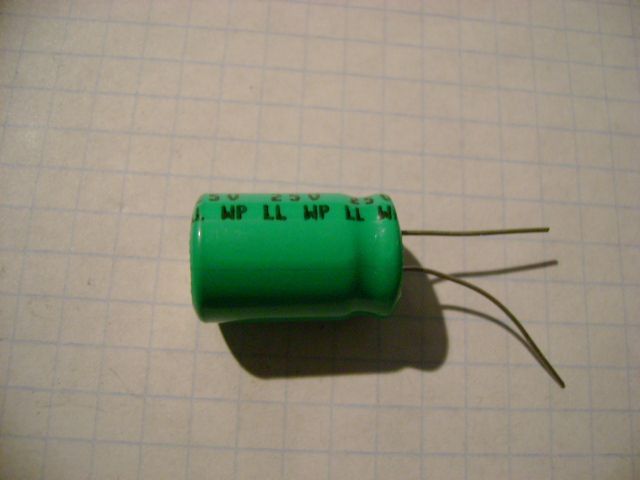

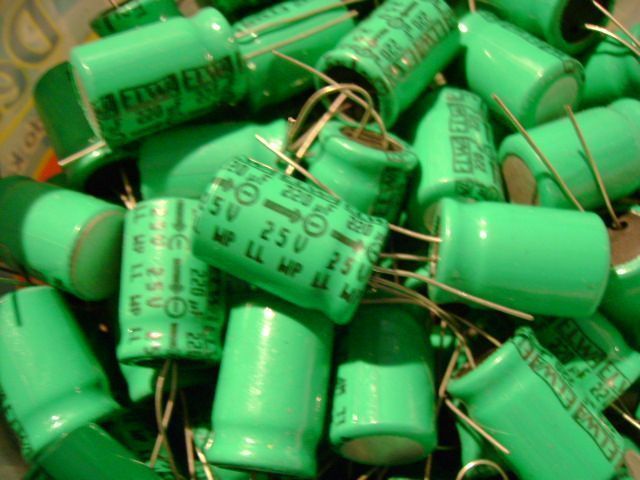

Drugie pytanie odnośnie Polskich kondensatorów ELWA 220uF/25V WP LL. Wedle tego co mi wiadomo to LL oznacza długożywotność a WP przeznaczenie dla wojska.Parametry skurczybyki trzymają,prąd upływu nawet po podłączeniu do zasilania wynosi 10uA ispada poniżej 1uA po kilku mnutach. Co o nich sądzicie.



Będę wdzięczny za rady
