Jak podłączyć zasilanie do tego DAC-a?

[forami]

Witam, czy wystarczy podłączyć tylko 9V, czy trzeba także 15v - 0 - 15v?



Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )



Info z oferty: Voltage: AC12-0-AC12V (powinno być chyba 15v - 0 - 15v - jak na płytce) (15W) single AC9V (10W)

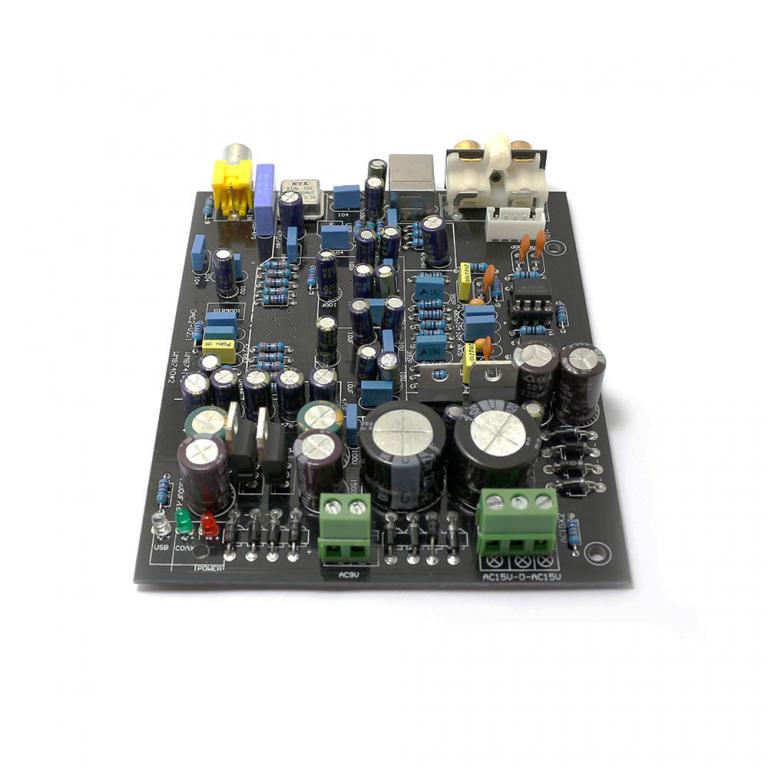

Widok płytki:

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[zjj_wwa]

Patrząc na fotki tej płytki to wydaje mi się, że potrzeba dostarczyć jedno i drugie.

Uwaga: Mówiąc "jedno i drugie" mam na myśli: "Z osobnych uzwojeń transformatora".

Czyli: zarówno 9VAC, jak i symetryczne 12VAC. (a być może i 15VAC - to już oględziny po kupnie wykażą).

Moje przypuszczenie popieram liczbą mostków prostowniczych (widoczne 3 czwórki diod) oraz okoliczność, że często jest tak, że tor "cyfrowy" (siejący) ma osobne zasilanie, a "tor analogowy" ma swoje osobne zasilanie (często symetryczne właśnie).

Jak byś się wczytał w pdf'y użytych w ramach tego modułu scalaków, to też można sobie jakieś przypuszczenie / pojęcie wyrobić, na temat, co tam się na tej płytce dzieje.

[forami]

A mogę podłączyć oddzielnie zasilacz do każdej sekcji?

Gdzie mógłbym znaleźć zasilacz/transformator odpowiedni do tej płytki?

[januss73]

A mogę podłączyć oddzielnie zasilacz do każdej sekcji?

Pisząc zasilacz masz pewnie na myśli transformator?

Wszystko jedno czy to będzie jeden transformator z odpowiednimi odczepami, czy dwa transformatory. (2x12 i 9V)

Transformator możesz wyszukać na all....o, zamówić np w Toroidy, wydłubać ze starego odtwarzacza CD itp. itd.

[forami]

Dokładnie. A zamiast transformatora 9V mogę zastosować zasilacz AC 9V z odciętą końcówką - wyjdzie na to samo?



A który transformatorów byłby odpowiedni dla tej sekcji 12v 0 12v?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )



PS. Być może będę miał schamat tego DAC-a, napisałem PW do użytkownika z tego tematu

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[forami]

Chyba znalazłem odpowiedni transformator:

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )



lub:

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )



Czy właśnie taki o mocy 30VA/30W będzie odpowiedni?
