Przedwzmacniacz 5.1 oparty o PGA2311 + Selektor Wejsci

Mariusz Kolodzinski · 27 Czerwca 2018

Witam.

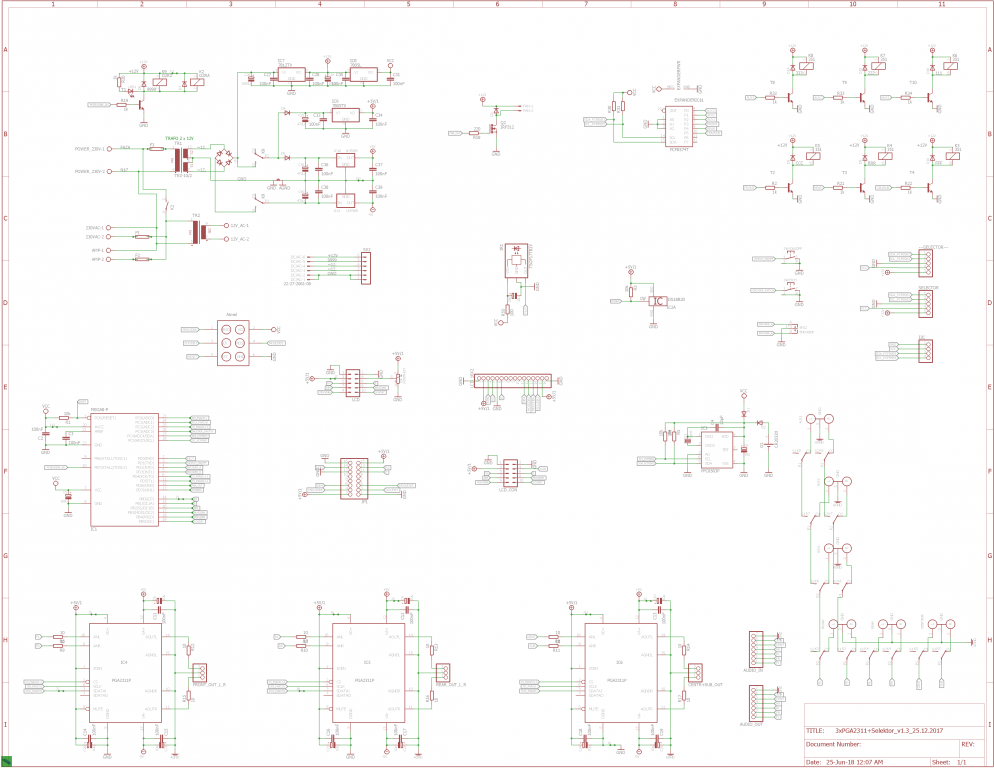

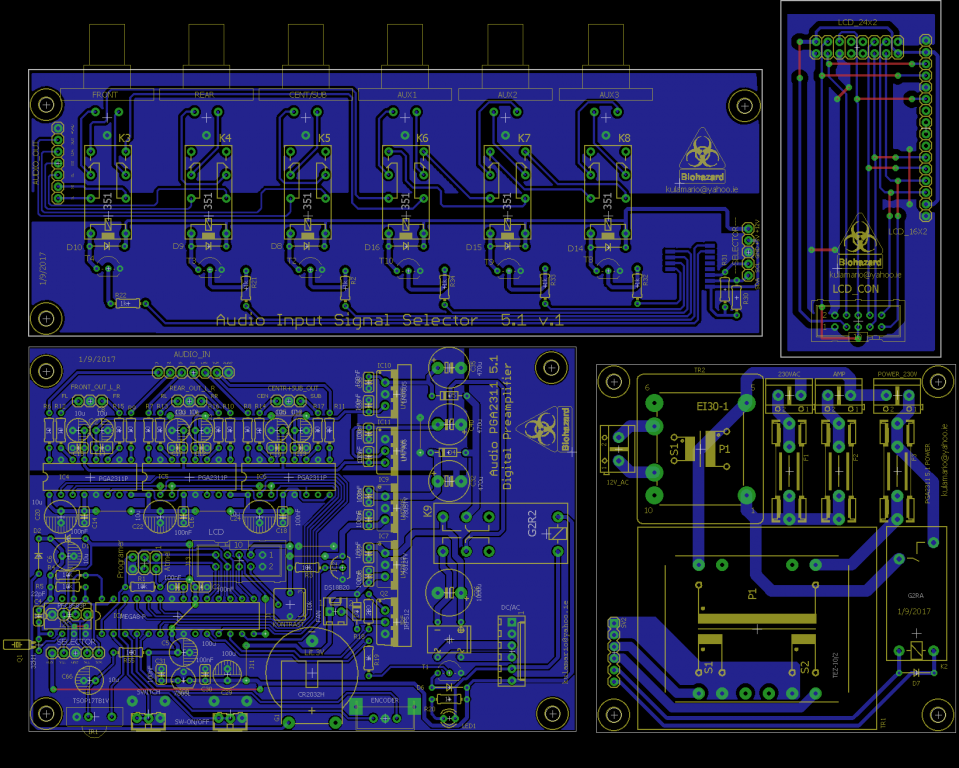

Chciałem przedstawić projekt przedwzmacniacza 5.1 opartego na trzech sztukach PGA2311 i Atmega328p.

Układ jest też wyposażony w zegar RTC PCF8583 oraz termostat do włączania wentylatorów na końcówkach mocy.

Całość może być włączana z pilota lub przyciskiem,

jest też pełna obsługa menu z pilota i enkodera.

Precyzyjny regulator poziomu sygnału audio przeznaczony do zastosowania w profesjonalnym sprzęcie studyjnym i urządzeniach konsumenckich klasy high-end.

PGA2311 zasilany jest symetrycznym napięciem ± 5V. Odznacza się zakresem dynamicznym 120dB, poziomem szumów i zniekształceń harmonicznych (THD+N) 0,0002%

Układ jest przetestowany i sprawdzony mam gotowy jeden bez selektora we wzmacniaczu chyba piaty rok a drugi z selektorem na stole od jakiś 3 - 4 miesięcy

Czekam na wasze opinie

Opis funkcjonalności:

-Regulacja głośności -95,5dB do +31,5dB z krokiem 0,5dB

-Regulacja głośności sterowanie pilotem i enkoderem

-Regulacja balansu wszystkich kanałów niezależnie (sterowanie pilotem i enkoderem)

-Funkcja Mute,(sterowanie pilotem)

-ON/OFF (sterowanie pilotem i switch)

-Selektor wejść sterowany PCF8574

-3 wejścia stereo + 1 x 5.1

-Zapamiętywanie nastaw po wyłączeniu

-Zegar czasu rzeczywistego + data układ oparty na PCF8583

-Zabezpieczenie termiczne włączające np wentylatory do chłodzenia końcówek mocy oparty na DS18B20
