Potencjometr z silnikiem do Audiolab 8000S

naczesany · 4 Lipca 2018

W Audiolab 8000S przy niskich poziomach słuchania słychać jeden kanał głośniej.

Dopiero na godz. 9-tej jest równowaga. Zastanawiam się nad kupnem takiego:

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Tylko oryginalny ma charakterystykę A (liniową) a te logarytmiczną B

Z liniowej wynika proporcjonalność głośności w stosunku do kręcenia gałką natomiast logarytmiczna oznacza chyba, że w miarę kręcenia (podgłaśniania) przyrost głośności nie będzie tak szybko narastał.

Dlatego zastanawiam się jaki wybrać (chodzi o oporność)

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

sybic · 4 Lipca 2018

Kupno innego nie załatwi sprawy. Lepiej "uciec" z poziomem głośności na dalszy zakres potka i być może problem się rozwiąże.

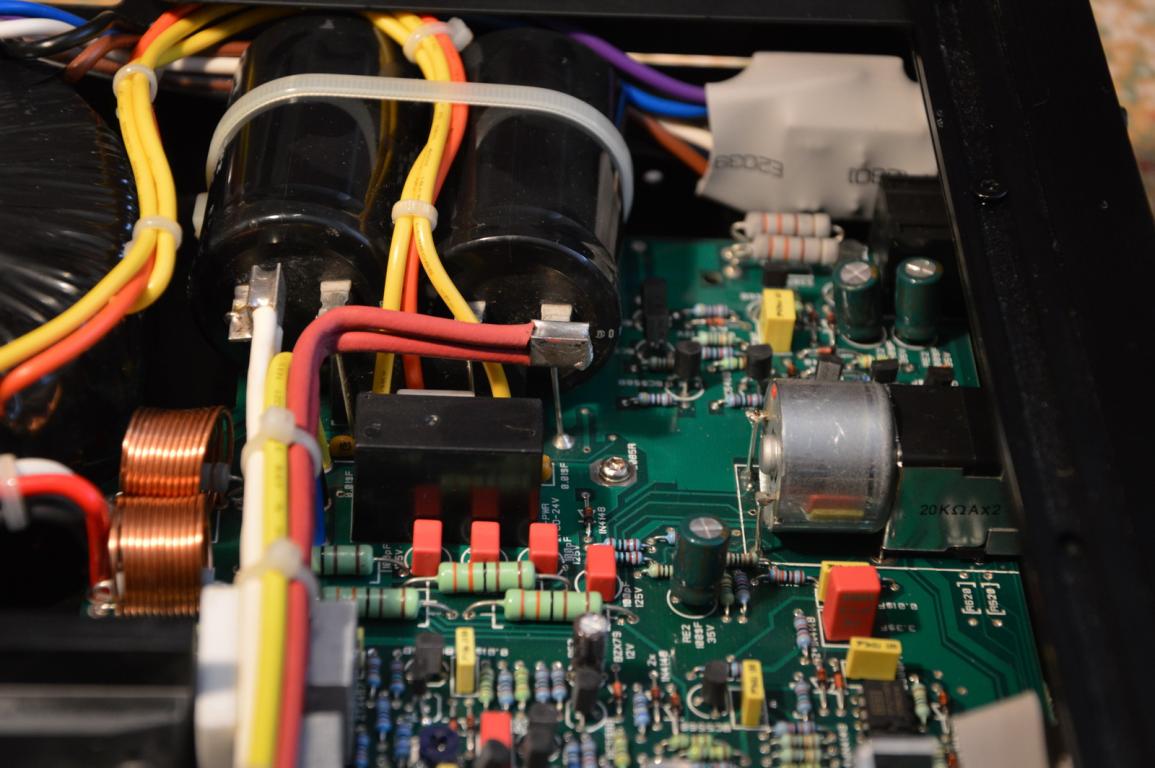

Jest to rezystor R520/620 i na PCB jest na niego miejsce, jakby producenci o tym problemie wiedzieli :)

Patrz serwisówka, ale na Twojej fotce je widać.

Wartość musisz dobrać. Zwykle poniżej 1 k

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

naczesany · 4 Lipca 2018

Jest to rezystor R520/620 i na PCB

sybic Pięknie dziękuję. Serwisówkę mam więc przeanalizuję. Przy okazji może znowu jakieś 18-letnie kondensatory Capxon wymienię. Chociaż siedzą one raczej w torze sterowania i innych "servach". Pozdrawiam.

KrisNext · 4 Lipca 2018

Kupno innego nie załatwi sprawy. Lepiej "uciec" z poziomem głośności na dalszy zakres potka i być może problem się rozwiąże.

Jest to rezystor R520/620 i na PCB jest na niego miejsce, jakby producenci o tym problemie wiedzieli :)

Patrz serwisówka, ale na Twojej fotce je widać.

Wartość musisz dobrać. Zwykle poniżej 1 k

Jak dla mnie rolą tych resytorów jest poprawa charakterystyki logarytmicznej potencjometru (choc nie widać gdzie masa na tej płytce)

sybic · 4 Lipca 2018

Gdzie masa to można łatwo wydumać ;)

Bez względu na cel zastosowania owych rezystorów przez producenta, są one na tyle skuteczne, że zniechęcają użytkowników do dalszego kombinowania i szukania potków.

naczesany · 4 Lipca 2018

Wlutuję takie tulejki z ukł. scalonych, jakieś rezystory sparowane np.560ohm.

Tulejki pozwolą zmieniać rezystory.

Jeszcze mnie zastanawia ten C602. Może dać jakieś lepsze, nowsze. Wzmacniacz ma już z 15 lat.

Aha. Wstawiłem też jako OPA 2134 Bursona V6 ale przydźwięk był. Producent podaje, żeby w zasilanie wstawić 100nF (między nóżki 4 i 8)

Za jednym zamachem wypróbuję. Chociaż z OPA 2134 gra bardzo dobrze, lepiej niż z Muses

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

sybic · 4 Lipca 2018

Jak zmieniasz kondy to od razu cały zestaw, czyli po kolei : C602, C605, C608

Warto zmienić tylko w przypadku anglika, bo tam elektrolity są same, bez C609, C611.

Efekt słyszalny od razu.

Operacyjny w zasadzie nie jest w torze sygnału, a do DC serwo, więc wymiana nie ma zupełnie ma sensu.

naczesany · 4 Lipca 2018

C602 i C605 mam faktycznie elektrolity zbocznikowane styrofleksowymi 3300pF.

Jako C608 mógłbym dać Mundorf Ecap 100uf bipolarny 5% (taki mam)?

Dużo słucham przez wejście słuchawkowe na Senkach HD600 i AKG Q701 bo całkiem dobrze gra.

Jakbyś Kolego sybic napisał jeszcze co wymienić w tym torze żeby przez słuchawki było lepiej.

sybic · 4 Lipca 2018

Poza wspomnianymi kondami to raczej nie ma co wymieniać.

**Bumpalump** · 5 Lipca 2018

Potencjometr wymaga regeneracji, cokolwiek kupisz nowego bedzie jeszcze gorzej, i potencjometr jest logarytmiczny bez wzgledu co na nim pisze

sybic · 5 Lipca 2018

Problem jest w oznaczeniu.

B - oznacza logarytmiczny, ale tak jest u nas,

bo taki Alps logarytmiczny oznacza jako A :)

naczesany · 6 Lipca 2018

Potencjometr wymaga regeneracji, cokolwiek kupisz nowego bedzie jeszcze gorzej, i potencjometr jest logarytmiczny bez wzgledu co na nim pisze

Masz rację. Czytając o tych Alpsach to wszystkie mają "rozjechaną" rezystancję na początku.

Jeśli piszesz o regeneracji to chyba chodzi o delikatne przestawienie blaszek względem ścieżki przewodzącej?

genek · 11 Lipca 2018

Kolego naczesany trzeba wymienić potencjometr i problem z głowy . To jest model który produkowany był w chinach po dołączeniu Audiolaba do IAG . Drastycznie obcięto koszta produkcji i zastosowano potencjometry firm DELTA (chiny) oraz kondensatory capxon. Zmieniony jest tez pinout na pcb pod potka . Pod ten pinout pasuje idealnie PM RK168 ALPS , ale mała kombinacja z podpięciem silnika Cię czeka ( drobnostka)

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

A zatem do dzieła , trzeba go wyszukać w necie i wlutować co nie będzie takie proste bo laminat i ścieżki strasznie wątłe w tym audiolabie

Pozdrawiam

Masz tu tylko że

PM RK16814MG02R 20KAX4

Ale możesz podpiąć tylko jedną sekcję . Ja pojechałem z miernikiem do meditronika i pomierzyłem rozbieżność i problem z głowy. Jeżeli chcesz poprawić dzwięk to powywalaj CapXon-y ale nie wszystkie bo nie ma sensu . Przeanalizuj schemat .

Pozdrawiam
